10kV架空线路分段设施及故障指示器实施指导意见(试行)

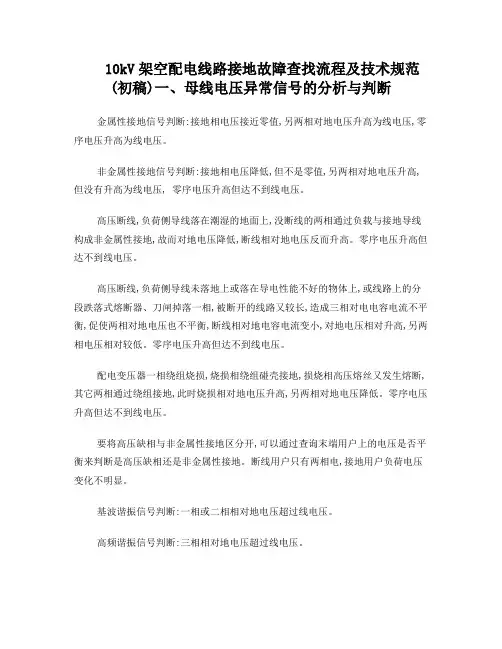

10kV架空配电线路接地故障查找流程及技术规范(初稿)一、母线电压异常信号的分析与判断金属性接地信号判断:接地相电压接近零值,另两相对地电压升高为线电压,零序电压升高为线电压。

非金属性接地信号判断:接地相电压降低,但不是零值,另两相对地电压升高,但没有升高为线电压, 零序电压升高但达不到线电压。

高压断线,负荷侧导线落在潮湿的地面上,没断线的两相通过负载与接地导线构成非金属性接地,故而对地电压降低,断线相对地电压反而升高。

零序电压升高但达不到线电压。

高压断线,负荷侧导线未落地上或落在导电性能不好的物体上,或线路上的分段跌落式熔断器、刀闸掉落一相,被断开的线路又较长,造成三相对电电容电流不平衡,促使两相对地电压也不平衡,断线相对地电容电流变小,对地电压相对升高,另两相电压相对较低。

零序电压升高但达不到线电压。

配电变压器一相绕组烧损,烧损相绕组碰壳接地,损烧相高压熔丝又发生熔断,其它两相通过绕组接地,此时烧损相对地电压升高,另两相对地电压降低。

零序电压升高但达不到线电压。

要将高压缺相与非金属性接地区分开,可以通过查询末端用户上的电压是否平衡来判断是高压缺相还是非金属性接地。

断线用户只有两相电,接地用户负荷电压变化不明显。

基波谐振信号判断:一相或二相相对地电压超过线电压。

高频谐振信号判断:三相相对地电压超过线电压。

分频谐振信号判断:三相对地电压依次轮流升高,但不超过线电压、三相对地电压同时升高,但不超过线电压。

二、查找接地故障基本处理流程1、调度人员在获知接地故障信息后应立即通知运行值班人员到现场检查站内设备。

2、将接地故障情况汇报部门领导知。

3、令运行值班人员试拉空载线路,如空载线路接地,开关不再恢复送电。

4、将可能试拉的变电站线路通知远程工作站知。

5、通知重要用户、高危行业用户、担负保供电任务以及重要会议、重要活动的用户:因线路接地,现需要对线路进行短时停电,请做好停电准备。

6、通知相关线路小水电停机解列。

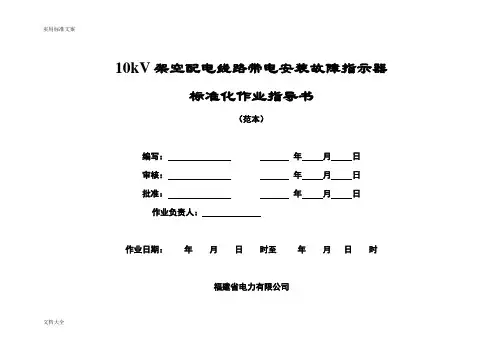

10kV架空配电线路带电安装故障指示器
标准化作业指导书
（范本）
编写：年月日
审核：年月日
批准：年月日
作业负责人：
作业日期：年月日时至年月日时
福建省电力有限公司
文档大全
1. 适用范围
本指导书适用于福建省电力有限公司10kV架空配电线路故障指示器带电安装作业。

2.引用文件
GB50173-1992 电气装置安装工程35kV及以下架空电力线路施工及验收规范DL/T601—1996 架空绝缘配电线路设计技术规程
DL/T 5220-2005 10kV及以下架空配电线路设计技术规程
DL/5009·2 — 2004 电力建设安全工作规程（架空电力线路部分）
Q/GDW519-2010 配电网运行规程
Q/GDW-520-2010 10kV架空配电线路带电作业管理规范
国家电网安监［2009］664号国家电网公司电力安全工作规程（线路部分）
闽电安监[2011]190号福建省电力有限公司防止人身事故六十条重点措施
国家电网安监［2009］664号国家电网公司电力安全工作规程
3. 作业前准备
3.1 准备工作安排
文档大全
3.2 人员要求
3.3 工器具准备
绝缘工器具机械及电气强度均应满足安规要求，周期预防性检查性试验合格3.4 材料
文档大全
3.5 现场作业风险辨识和控制措施
文档大全
3.6 作业分工
4. 作业程序4.1 开工
文档大全
4.2 作业内容及标准
文档大全
4.3 竣工
4.4 验收总结
4.5 指导书执行情况评估
文档大全
5. 附录
现场情况说明（或现场照片）
文档大全。

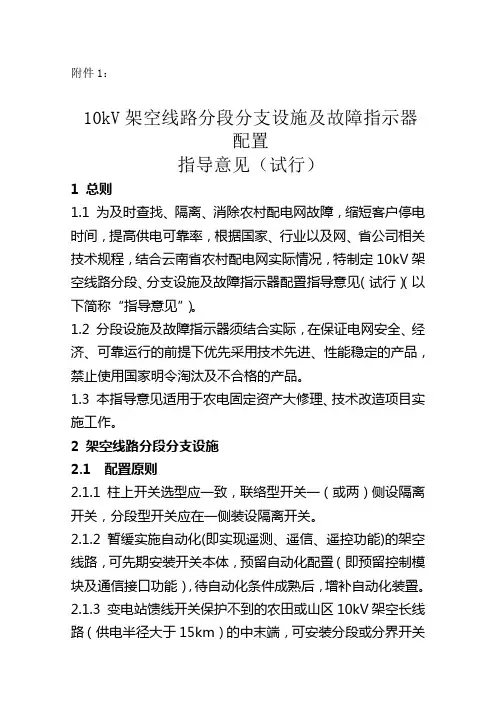

10kV架空线路分段设施及故障指示器实施指导意见（试行）附件1：10kV架空线路分段分支设施及故障指示器配置指导意见（试行）1 总则1.1 为及时查找、隔离、消除农村配电网故障，缩短客户停电时间，提高供电可靠率，根据国家、行业以及网、省公司相关技术规程，结合云南省农村配电网实际情况，特制定10kV架空线路分段、分支设施及故障指示器配置指导意见（试行）（以下简称“指导意见”）。

1.2 分段设施及故障指示器须结合实际，在保证电网安全、经济、可靠运行的前提下优先采用技术先进、性能稳定的产品，禁止使用国家明令淘汰及不合格的产品。

1.3 本指导意见适用于农电固定资产大修理、技术改造项目实施工作。

2 架空线路分段分支设施2.1 配置原则2.1.1 柱上开关选型应一致，联络型开关一（或两）侧设隔离开关，分段型开关应在一侧装设隔离开关。

2.1.2 暂缓实施自动化(即实现遥测、遥信、遥控功能)的架空线路，可先期安装开关本体，预留自动化配置（即预留控制模块及通信接口功能），待自动化条件成熟后，增补自动化装置。

2.1.3 变电站馈线开关保护不到的农田或山区10kV架空长线路（供电半径大于15km）的中末端，可安装分段或分界开关与变电站出线开关配合，实现对末端线路故障跳闸及重合。

2.1.4 10kV架空线路与客户分界处宜安装用于隔离客户内部故障的分界负荷开关，不重复安装跌落式熔断器及隔离开关。

2.2 配置方法2.2.1 联络型开关、分段开关和分界开关(看门狗)的布点选址应以提升线路供电可靠率为前提，即线路供电可靠率基本达到南方电网公司基础管理达标创优标准实现农村RS1为99.4%的要求，有效减少故障停电后用户停电范围、停电时间。

2.2.2 对于较长的供电线路,按控制分支线和分段控制的思路，合理分片控制，解决缺乏分级控制手段，单次停电时间长，影响面大的问题，例如，山区分支线或用户设备。

2.2.3架空线路单（多）分段接线应满足以下要求：一是主干线采用分段开关形成单(多)分段接线，主干线分段不宜超过四段；二是长度较长(超过5km)且挂有的台变较多,或者负荷较大的次干线或分支线采用分界开关（看门狗），对于主干线后段或末端专线用户也可采用分界开关（看门狗）；三是应根据各10kV分支线的供电区域、供电负荷和用户情况，优化选择分段点和分界点。

故障指示器在10kV配电系统中的应用摘要：故障指示器在10kV配电系统中得到了广泛的应用，其不仅能够对隐蔽故障点进行有效的查询，从而降低工作人员的工作量，还可以为维修人员的后续维修工作提供一定的参考和借鉴，确保故障得到及时、有效的解决。

关键词：故障指示器；10kV配电系统；应用效果10kV配电系统具有覆盖面积广、结构复杂等特点，一旦出现线路故障，将会耗费大量的人力、物力和财力。

而借助故障指示器，可以实现对故障的准确定位，有效的缩短了停电时间，从而有效提高10kV配电系统的运行效率。

1.10kV配电线路常见故障在经济社会发展过程中，10kV配电系统所发挥的作用是不可替代的，其既可以确保工业生产的正常运作，也可以保障人类的日常生活。

但在其运行过程中，由于受到各种因素的影响，经常会出现故障问题，因此为了确保10kV配电系统的正常运行，则需要采取有效措施对其故障进行检测和诊断，以确保故障得到及时、有效的解决，保证10kV配电系统的正常运行。

通常情况下，10kV配电系统基本上被安装在城市中，通过相关的线路来使其电力资源直接传输至每家每户，而人们的日常生活会对10kV配电线路造成或多或少的破坏，从而影响了配电线路的运行效率。

10kV配电线路运行过程中，常见的故障形式有：在道路两旁架设的配电线路会因为车辆的撞击以及其他原因而导致线路支柱受到损坏，最终诱发10kV配电系统故障；居民在用电过程中忽视了节约用电的重要性，致使用电量过大，或者有些人在配电线路上晾衣服，这些都会加快配电线路的损耗，诱发较大的安全隐患；在进行城市建设过程中，一些工程项目在施工阶段会对配电线路造成影响，从而诱发10kV配电系统故障。

现实生活中，常见的10kV配电系统故障有10kV缺相故障、10kV线路单相接地故障、10kV线路跳闸故障、线路接地故障、违规施工引起线路故障、线路断线事故、线路短路故障、线路其他故障等。

例如，在发生线路断线事故时，经常会由于导线磨损、绑线松动、导线折弯等而引发断线事故，低压线路断线接地事故，中性线和进户线断线引起的事故。

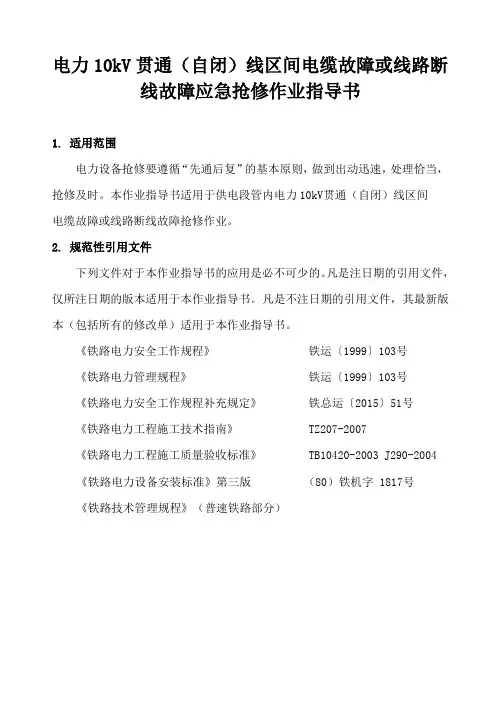

电力10kV贯通（自闭）线区间电缆故障或线路断线故障应急抢修作业指导书1.适用范围电力设备抢修要遵循“先通后复”的基本原则，做到出动迅速，处理恰当，抢修及时。

本作业指导书适用于供电段管内电力10kV贯通（自闭）线区间电缆故障或线路断线故障抢修作业。

2.规范性引用文件下列文件对于本作业指导书的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本作业指导书。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本作业指导书。

《铁路电力安全工作规程》铁运〔1999〕103号《铁路电力管理规程》铁运〔1999〕103号《铁路电力安全工作规程补充规定》铁总运〔2015〕51号《铁路电力工程施工技术指南》 TZ207-2007《铁路电力工程施工质量验收标准》 TB10420-2003 J290-2004 《铁路电力设备安装标准》第三版（80）铁机字 1817号《铁路技术管理规程》（普速铁路部分）3.编制依据根据《铁路电力安全工作规程》、《铁路电力管理规则》、《铁路局作业指导书编制规范》的相关要求，结合段具体实际，特编制此作业指导书。

4.电力10kV贯通线电缆故障或线路断线故障抢修作业指导书4.1.抢修准备工作4.1.1.安装人员准备序号作业内容人数负责人作业组员1 工作执行人 12 工作许可人 13 工作监护人 2 根据作业需要而定4 坐台防护人员 1 根据作业需要而定5 现场防护人员 26 工作组员 24.1.2.抢修工器具、材料、防护用品准备序号名称单位数量备注√1 吊绳根 52 踩板副 53 摇表只 2 2500V/1000V各一只4 个人工具套 55 钢丝刷把 16 黑漆/银粉公斤0.57 油漆刷根 28 棉纱公斤 19 毛巾条 210 接地电阻测试仪台 111 铁线公斤 212 黄油公斤0.513 防暑降温用品适量高温天气14 防蛇咬、马蜂蜇伤药品适量15 绝缘带圈 416 10kV高压核相仪台 117 高压接地线组 518 针式瓷瓶P20 个 319 悬式绝缘子串 320 钢芯铝绞线米100 根据故障线路实际确定截面21 高压冷缩电缆终端头个 1 根据故障线路实际确定截面22 高压冷缩电缆中间头个 1 根据故障线路实际确定截面23 电缆头制作工具套 124 钢钎根 425 高压危险警告牌块 526 路锥个 427 安全警示带盘 14.1.3.抢修作业准备序号工作内容标准责任人备注1 根据故障信息对抢修人员、车辆进行安排1、明确人员分工，负责人、作业区段、内容。

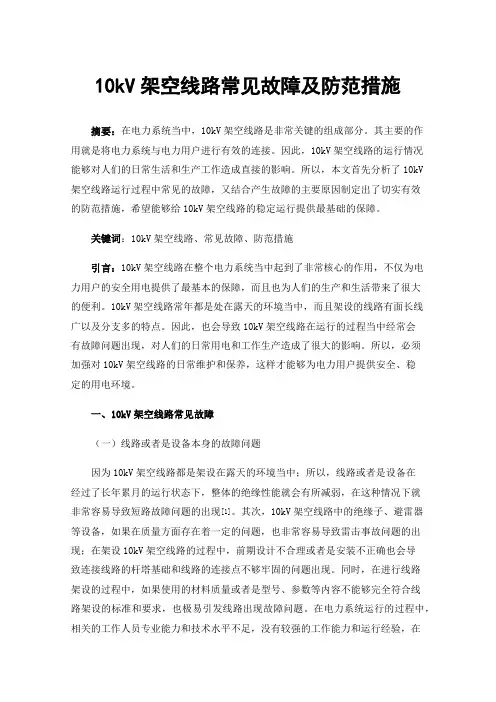

10kV架空线路常见故障及防范措施摘要：在电力系统当中，10kV架空线路是非常关键的组成部分。

其主要的作用就是将电力系统与电力用户进行有效的连接。

因此，10kV架空线路的运行情况能够对人们的日常生活和生产工作造成直接的影响。

所以，本文首先分析了10kV架空线路运行过程中常见的故障，又结合产生故障的主要原因制定出了切实有效的防范措施，希望能够给10kV架空线路的稳定运行提供最基础的保障。

关键词：10kV架空线路、常见故障、防范措施引言：10kV架空线路在整个电力系统当中起到了非常核心的作用，不仅为电力用户的安全用电提供了最基本的保障，而且也为人们的生产和生活带来了很大的便利。

10kV架空线路常年都是处在露天的环境当中，而且架设的线路有面长线广以及分支多的特点。

因此，也会导致10kV架空线路在运行的过程当中经常会有故障问题出现，对人们的日常用电和工作生产造成了很大的影响。

所以，必须加强对10kV架空线路的日常维护和保养，这样才能够为电力用户提供安全、稳定的用电环境。

一、10kV架空线路常见故障（一）线路或者是设备本身的故障问题因为10kV架空线路都是架设在露天的环境当中；所以，线路或者是设备在经过了长年累月的运行状态下，整体的绝缘性能就会有所减弱，在这种情况下就非常容易导致短路故障问题的出现[1]。

其次，10kV架空线路中的绝缘子、避雷器等设备，如果在质量方面存在着一定的问题，也非常容易导致雷击事故问题的出现；在架设10kV架空线路的过程中，前期设计不合理或者是安装不正确也会导致连接线路的杆塔基础和线路的连接点不够牢固的问题出现。

同时，在进行线路架设的过程中，如果使用的材料质量或者是型号、参数等内容不能够完全符合线路架设的标准和要求，也极易引发线路出现故障问题。

在电力系统运行的过程中，相关的工作人员专业能力和技术水平不足，没有较强的工作能力和运行经验，在开展工作的过程中，不能够对线路的运行情况进行定期的维护和巡视，以至于不能够及时的发现运行过程当中存在的潜在故障问题并进行及时有效的解决和处理，最终也会导致线路故障问题的出现。

附件1：10kV架空线路分段分支设施及故障指示器配置指导意见（试行）1 总则1.1 为及时查找、隔离、消除农村配电网故障，缩短客户停电时间，提高供电可靠率，根据国家、行业以及网、省公司相关技术规程，结合云南省农村配电网实际情况，特制定10kV架空线路分段、分支设施及故障指示器配置指导意见（试行）（以下简称“指导意见”）。

1.2 分段设施及故障指示器须结合实际，在保证电网安全、经济、可靠运行的前提下优先采用技术先进、性能稳定的产品，禁止使用国家明令淘汰及不合格的产品。

1.3 本指导意见适用于农电固定资产大修理、技术改造项目实施工作。

2 架空线路分段分支设施2.1 配置原则2.1.1 柱上开关选型应一致，联络型开关一（或两）侧设隔离开关，分段型开关应在一侧装设隔离开关。

2.1.2 暂缓实施自动化(即实现遥测、遥信、遥控功能)的架空线路，可先期安装开关本体，预留自动化配置（即预留控制模块及通信接口功能），待自动化条件成熟后，增补自动化装置。

2.1.3 变电站馈线开关保护不到的农田或山区10kV架空长线路（供电半径大于15km）的中末端，可安装分段或分界开关与变电站出线开关配合，实现对末端线路故障跳闸及重合。

2.1.4 10kV架空线路与客户分界处宜安装用于隔离客户内部故障的分界负荷开关，不重复安装跌落式熔断器及隔离开关。

2.2 配置方法2.2.1 联络型开关、分段开关和分界开关(看门狗)的布点选址应以提升线路供电可靠率为前提，即线路供电可靠率基本达到南方电网公司基础管理达标创优标准实现农村RS1为99.4%的要求，有效减少故障停电后用户停电范围、停电时间。

2.2.2 对于较长的供电线路,按控制分支线和分段控制的思路，合理分片控制，解决缺乏分级控制手段，单次停电时间长，影响面大的问题，例如，山区分支线或用户设备。

2.2.3架空线路单（多）分段接线应满足以下要求：一是主干线采用分段开关形成单(多)分段接线，主干线分段不宜超过四段；二是长度较长(超过5km)且挂有的台变较多,或者负荷较大的次干线或分支线采用分界开关（看门狗），对于主干线后段或末端专线用户也可采用分界开关（看门狗）；三是应根据各10kV分支线的供电区域、供电负荷和用户情况，优化选择分段点和分界点。

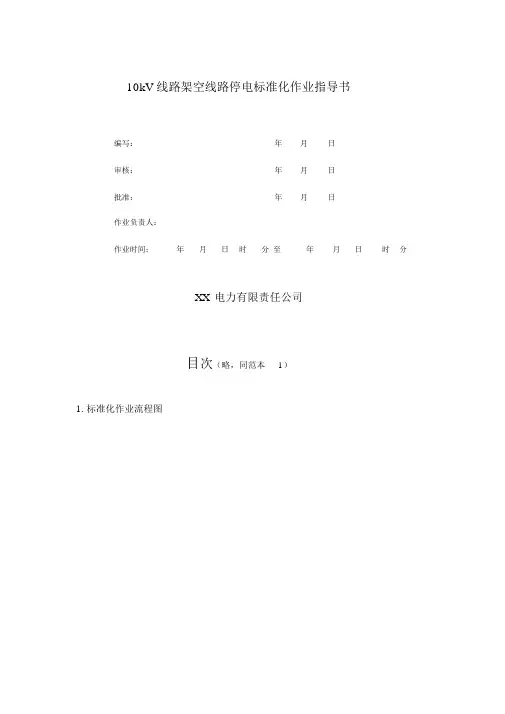

10kV 线路架空线路停电标准化作业指导书编写： __________年____月 ____日审核： __________年____月 ____日批准： __________年____月 ____日作业负责人：作业时间：年月日时分至年月日时分XX电力有限责任公司目次（略，同范本1）1.标准化作业流程图配电检修标准化作业流程图提出作业任务并填报停电申请单停电申请批准后，组织相关人员勘察作业现场，绘制现场定置图及围栏图，准研究安全组织措施、技术措施、危险点分备析及预控措施阶段根据作业任务，编制标准化作业指导书并逐级审批，填写签发工作票召开班前会学习本作业指导书根据本作业指导书准备工具、材料2、范围由运行单位 (人员 )根据操作票所列工作内容履行许可手续宣读工作票，并结合现场进行安全措施作交底业阶段布置现场辅助安全措施开始作业并履行工作监护制度作业结束，对作业现场检查验收无误后，拆除接地线及现场辅助安全措施履行工作终结手结恢复送电总结阶段召开班后会及时总结当天工作、进行技术资料整理归档，并对本次作业进行评价对指导书的符合性、可操作性进行评佑，提出改进意见本作业指导书针对10kV ××线×× ~××号检修工作，仅适用于该项工作。

3、引用文本1.《中华人民共和国电力法》2.《电力安全工作规程》（电力线路部分）3.DL409 —1991 《电力安全工作规程》（热力机械部分）4.《电力建设安全工作规程》5.《架空配电线路及设备运行规程》6．《架空配电线路设计技术规程》7. 国家电网总 [2003]407 号《安全生产工作管理规定》4、准备阶段4.1工作安排10kV ××线×× ~××号架空线路停电作业准备工作安排序号内容标准责任人备注1明确工作任务本次作业为“ 10kV ××线×× ~××号停电清扫检查”工作2确定作业方法触点打开检查，绝缘子清扫1）审核工作票填写的正确性；3审核并签发工作票2）交工作票签发人进行签发1）组织学习本次作业的作业指导书；2）做好危险点分析；4召开班前会3）交待安全注意事项；4）学习检修质量技术标准；5）交待人员分工4.2作业人员要求10kV ××线×× ~××号架空线路停电作业人员要求（略，同范本1）4.3工器具准备10kV ××线×× ~××号架空线路停电作业工器具准备10kV ××线×× ~××号架空线路停电作业工器具准备工器具准备人：工器具收回人：年月日序号名称规格／编号单位准备数量实际回收数量备注1绝缘杆2验电器3高压接地线4低压接地线5绝缘手套6路锥7大搬子8兆欧表9安全带10脚扣11安全围栏12警告牌前方施工、车辆绕行13警告牌由此上下14警告牌在此工作15传递绳16梯子17手锤18铁锯注：准备的工器具根据现场情况具体确定。

10kV架空线路带电加装、更换故障指示器作业指导书编号：Q/CSG-GZDW PD JX S 085 00 2014(1)
一、作业前准备
二、作业过程
三、作业终结
填写要求：
1．“作业记录”：如正常则填写“√”、异常则填写“O”、无需执行则填写“×”；对“风险评估”和“控制措施”栏目中对存在风险填写“√”，不存在风险则填写“×”；
2．工作回顾：由工作负责人填写，从本次作业是否有新的安全风险、全部风险的控制措施是否足够和有效、施工方法和工艺是否满足设备质量控制要求、改进措施与建议、是否有遗留问题等方面进行回顾。

3．工作完毕后，工作安排人负责对本次工作进行总体评价，并对工作负责人填写的内容进行分析，对相关问题提出处理意见。

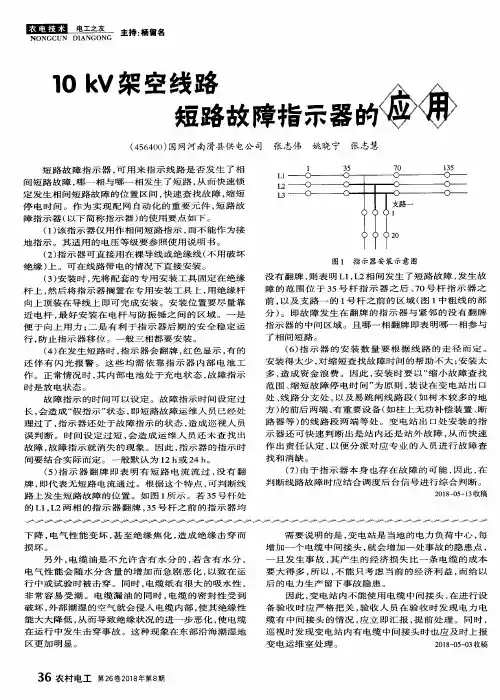

10kv故障指示器使用说明书1. 介绍故障指示器的作用和意义：10kv故障指示器是一种用于检测和指示10kv电力线路上存在的故障的设备。

它可以有效地帮助维护人员对电力线路进行故障定位和排除，提高电网的可靠性和稳定性。

2. 故障指示器的基本原理和工作方式：故障指示器通过检测电力线路上的电流和电压变化来判断是否存在故障。

当电力线路发生短路、接地故障或过载等情况时，故障指示器会根据预设的故障电流和故障持续时间进行指示，以提醒维护人员存在故障。

3. 故障指示器的安装和操作步骤：首先，将故障指示器安装在需要检测的电力线路上，并连接好电源。

然后，根据设备提供的说明书设置合适的故障电流和故障持续时间阈值。

最后，将故障指示器置于工作状态，监测电力线路上的故障情况。

4. 故障指示器的指示方式和结果解读：故障指示器通常通过LED灯、声音提示或通信模块等方式进行指示。

当故障指示器发出指示信号时，维护人员可以根据指示灯的颜色、闪烁频率或声音提示的特征来判断故障的类型和位置。

同时，也可以通过通信模块将故障信息传输至监控中心，以便及时采取相应的维修措施。

5. 故障指示器的特点和优势：故障指示器具有灵敏度高、反应迅速的特点，能够在故障发生后及时进行指示，提高故障定位的准确性和效率。

此外，故障指示器还具有安装方便、操作简单、可靠性高等优势，可以广泛应用于各类10kv电力线路的故障检测和维护工作中。

6. 故障指示器的注意事项和维护保养：在安装和使用故障指示器时，需要注意选择适合的型号和规格，确保其与电力线路的匹配性。

同时，定期对故障指示器进行检测和校准，保证其正常工作。

在维护过程中，避免故障指示器受到外界物质的污染和损坏，保持其灵敏度和可靠性。

总之，10kv故障指示器是对电力线路上故障进行检测和指示的重要设备，其使用说明书对于维护人员合理安装和操作具有重要意义，能够提高电力系统的可靠性和安全性。

10kV架空配电线路带电安装故障指示器10kV架空配电线路带电安装故障指示器标准化作业指导书（范本）编写：年月日审核：年月日批准：年月日作业负责人：作业日期：年月日时至年月日时福建省电力有限公司1. 适用范围本指导书适用于福建省电力有限公司10kV架空配电线路故障指示器带电安装作业。

2.引用文件GB50173-1992 电气装置安装工程35kV及以下架空电力线路施工及验收规范DL/T601—1996 架空绝缘配电线路设计技术规程DL/T 5220-2005 10kV及以下架空配电线路设计技术规程DL/5009·2 — 2004 电力建设安全工作规程（架空电力线路部分）Q/GDW519-2010 配电网运行规程Q/GDW-520-2010 10kV架空配电线路带电作业管理规范国家电网安监［2009］664号国家电网公司电力安全工作规程（线路部分）闽电安监[2011]190号福建省电力有限公司防止人身事故六十条重点措施国家电网安监［2009］664号国家电网公司电力安全工作规程3. 作业前准备3.1 准备工作安排√序号内容标准责任人备注1 现场勘察查看作业现场保留的带电部位和作业现场的条件、环境及其它危险点等；草拟现场示意图，初步确定作业方式，并填写《现场勘察单》。

2 查阅有关资料了解有关图纸资料、接线方式、运行方式。

3组织作业人员学习作业指导书（卡）理解工作任务、作业方式、质量标准、危险点及安全措施。

3.2 人员要求√序号内容责任人备注1 作业人员应接受相应的安全生产教育和岗位技能培训，持证上岗。

2 作业人员经医师鉴定，无妨碍工作的病症；学会紧急救护法，特别要学会触电急救。

3 作业人员精神状态良好，着装整齐，个人工器具和劳保用品应齐全，工作负责人应穿红马甲。

3.3 工器具准备√序名称型号/规格单位数量备注1 安全带双保险付按人员配制2 个人工具包套按人员配制3 故障指示器安个4 脚扣（脚踏绳、付5 绝缘操作杆根6 绝缘手套双7 传递绳15m 条按现场实际情况配制8 苫布三防苫布块9 梯子个10 护目镜防打击护目付按人员配制11 警示标志牌、安套绝缘工器具机械及电气强度均应满足安规要求，周期预防性检查性试验合格3.4 材料√序名称型号单位数量备注1 故障指示器只根据装置要求决定3.5 现场作业风险辨识和控制措施√序号风险辨识内容控制措施1作业时，误登带电构架或安全距离不足引起触电1.工作人员登杆时应核对线路名称、杆塔号、标志是否与停电线路相符；登杆时,监护人要进行全过程监护。

10kV架空配电线路带电安装故障指示器
标准化作业指导书
（范本）
编写：年月日
审核：年月日
批准：年月日
作业负责人：
作业日期：年月日时至年月日时
福建省电力有限公司
文档大全
1. 适用范围
本指导书适用于福建省电力有限公司10kV架空配电线路故障指示器带电安装作业。

2.引用文件
GB50173-1992 电气装置安装工程35kV及以下架空电力线路施工及验收规范DL/T601—1996 架空绝缘配电线路设计技术规程
DL/T 5220-2005 10kV及以下架空配电线路设计技术规程
DL/5009·2 — 2004 电力建设安全工作规程（架空电力线路部分）
Q/GDW519-2010 配电网运行规程
Q/GDW-520-2010 10kV架空配电线路带电作业管理规范
国家电网安监［2009］664号国家电网公司电力安全工作规程（线路部分）
闽电安监[2011]190号福建省电力有限公司防止人身事故六十条重点措施
国家电网安监［2009］664号国家电网公司电力安全工作规程
3. 作业前准备
3.1 准备工作安排
文档大全
3.2 人员要求
3.3 工器具准备
绝缘工器具机械及电气强度均应满足安规要求，周期预防性检查性试验合格3.4 材料
文档大全
3.5 现场作业风险辨识和控制措施
文档大全
3.6 作业分工
4. 作业程序4.1 开工
文档大全
4.2 作业内容及标准
文档大全
4.3 竣工
4.4 验收总结
4.5 指导书执行情况评估
文档大全
5. 附录
现场情况说明（或现场照片）
文档大全。

本文根据《山西省电力公司配电网建设改造样板工程建设方案》的整体建设规划要求，同时结合晋中市各县、市配网实际运行状况，对中压配电网架10kV配电线路分段安装智能断路器位置、定值设置、智能寻址仪、故障指示器进行了具体明确。

本文主要规范10KV配网线路杆上开关安装位置选择及定值设置、智能寻址仪及故障指示器安装位置选择，以期达到通过柱上开关有效切断本级故障，以保证故障不越级，不破坏主干线及上级系统的稳定运行；智能寻址仪及故障指示器辅助巡线查找故障缩短停电时间的目的，同时确保配网的安全、稳定、可靠运行。

1总述1.1适用范围本文根据供电区域划分范围，针对不同供电区域，不同供电方式，对智能断路器安装位置选择、定值设定、智能寻址仪、故障指示器提出了相应指导意见及方法。

本文适用于各相关供电区域10kV配电网智能寻址仪、故障指示器、智能断路器安装位置选择、定值设定。

10kV智能断路器、智能寻址仪、故障指示器如何在配电网中配合安装使用翟跃东石磊国网山西省电力公司和顺县供电公司山西晋中032700摘要:柱上智能断路器（带保护的高压断路器）在10KV配网中起着极其重要的作用，通过它实现10KV配网线路的合理分段，同时可作为线路短路故障时的保护单元，以期达到通过柱上开关有效切断本级故障，以保证故障不越级，不破坏主干线及上级系统的稳定运行为目的；智能寻址仪可以对线路三相电流进行实施监测，当根据某相发生故障后，智能寻址仪指示灯闪同时将信息发送到后台系统，后台系统可以将短信分发至运维人员手机上；故障指示器对线路故障电流进行实时监测，当故障发生后，指示灯会闪，便于运维人员查找故障范围。

如何合理配合安装以上三种设备将大大提升10KV配网供电可靠性，同时将大大减少巡线查找故障的工作量。

关键词:智能断路器；智能寻址仪；故障指示；配电网生管理者要深入到学生中间去，了解学生在平时的学习、生产中存在的问题，进而及时帮助他们解决存在的问题；其次加强学生的心理辅导工作。

合川供电公司中西部农网完善工程10KV架空配电线路技术规范一、范围1．本标准规定了lOKV架空配电线路的设计原则。

2．本标准适用于1OKV架空配电线路的设计及施工。

二、总则1．10KV架空配电线路的设计必须贯彻国家的建设方针和技术经济政策，做到安全可靠、经济适用。

2．10KV架空配电线路设计必须从实际出发，结合地区特点，积极慎重地采用新材料、新工艺、新技术、新设备。

3．10KV架空主干配电线路的导线布置和杆塔结构等设计，应考虑便于带电作业。

4．10KV架空配电线路大档距的设计，应符合DLT-5092的规定。

5．10KV架空配电线路的设计，除应按本标准规定执行外，还应符合现行国家标准和有关电力行业标准的规定。

三、导线1．导线设计原则：适用范围LGJ-35～LGJ-120钢芯铝绞线。

安全系数为2.5，校核系数3.0，导线机械强度：瞬时破坏应力27kg/mm2，允许应力10.8kg/mm2。

120mm2以上的导线可根据选用的安全系数对部分材料做适当提高。

2．10KV架空配电线路，遇下列情况应采用架空绝缘导线:2.1 线路走廊狭窄的地段；2.2 高层建筑邻近地段；2.3 繁华街道或人口密集地区；2.4 游览区和绿化区；2.5 空气严重污秽地段；2.6 建筑施工现场。

3. 10KV架空配电线路导线截面的确定应符合下列规定: 10KV主干线导线型号不低于LGJ-95mm2，分干线导线型号不低于LGJ-70mm2，分支线导线型号不低于LGJ-50mm2。

4．导线的连接，应符合下列规定:4.1 不同金属、不同规格、不同绞向的导线，严禁在档距内连接；4.2 在一个档距内，每根导线不应超过一个连接头；4.3 档距内接头距导线的固定点的距离，不应小于0.5m；4.4 钢芯铝绞线，铝绞线在档距内的连接，应采用钳压方法；4.5 铜绞线与铝绞线的跳线连接，宜采用铜铝过渡线夹、铜铝过渡线。

5．配电线路的铝绞线、钢芯铝绞线在与绝缘子或金具接触处，应缠绕铝包带。
