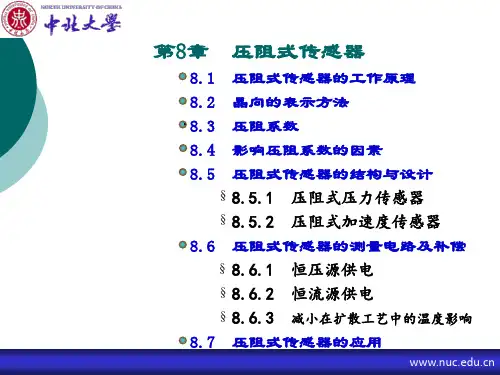

第8章 压阻式传感器解读

压阻式压力传感器原理压阻式压力传感器是一种常用的压力测量装置，它利用了压阻效应来实现对压力的测量。

在压阻式压力传感器中，压阻器是起到关键作用的元件，通过对压阻器的变化进行测量，可以得到被测压力的大小。

下面将详细介绍压阻式压力传感器的原理及其工作方式。

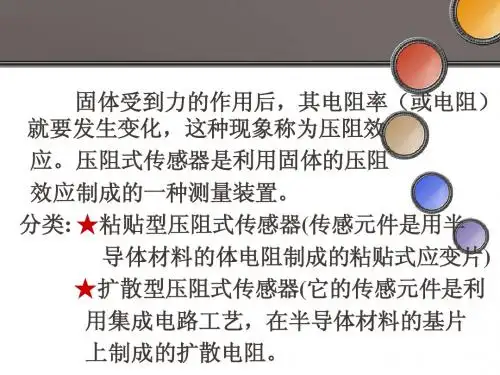

首先，我们来了解一下压阻效应。

压阻效应是指在材料受到外力作用时，电阻值发生变化的现象。

在压阻式压力传感器中，通常采用的是压阻薄膜或压阻薄片作为压阻器。

当外界施加压力在压阻器上时，压阻器的电阻值会发生相应的变化。

这种变化可以通过电路进行测量和转换，从而得到压力的大小。

其次，压阻式压力传感器的工作原理是利用了压阻效应的特性。

当压力作用在传感器的敏感元件上时，敏感元件的电阻值会随之改变。

这种电阻值的变化可以通过电路进行检测和测量，从而得到压力的大小。

在实际应用中，通常会将压阻式压力传感器与电桥电路相结合，通过测量电桥的平衡状态来获取压力的数值。

另外，压阻式压力传感器的工作方式可以分为直接式和间接式两种。

直接式压力传感器是指被测压力直接作用在敏感元件上，而间接式压力传感器则是通过液体或气体传递压力到敏感元件上。

不同的工作方式对应着不同的应用场景，用户可以根据实际需求选择合适的工作方式的传感器。

总的来说，压阻式压力传感器利用了压阻效应来实现对压力的测量，其工作原理是通过测量敏感元件电阻值的变化来获取压力数值。

在实际应用中，压阻式压力传感器广泛应用于工业自动化、汽车电子、医疗设备等领域，为各种设备和系统提供了重要的压力测量支持。

通过对压阻式压力传感器的原理及工作方式的深入了解，可以更好地应用和维护这种传感器，为各种应用场景提供准确可靠的压力测量数据。

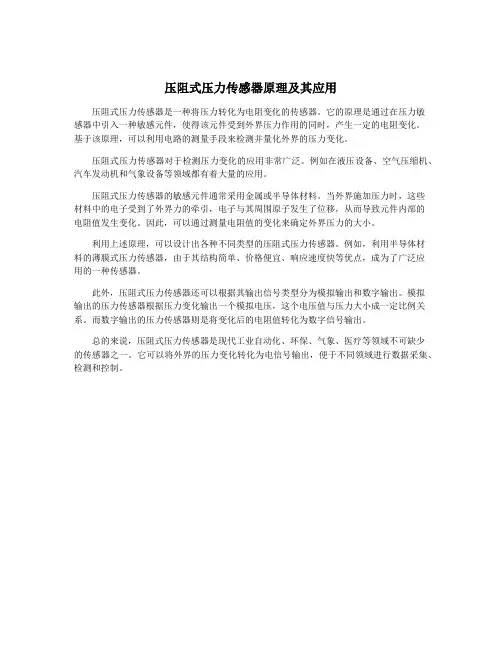

压阻式压力传感器原理及其应用
压阻式压力传感器是一种将压力转化为电阻变化的传感器。

它的原理是通过在压力敏
感器中引入一种敏感元件，使得该元件受到外界压力作用的同时，产生一定的电阻变化。

基于该原理，可以利用电路的测量手段来检测并量化外界的压力变化。

压阻式压力传感器对于检测压力变化的应用非常广泛。

例如在液压设备、空气压缩机、汽车发动机和气象设备等领域都有着大量的应用。

压阻式压力传感器的敏感元件通常采用金属或半导体材料。

当外界施加压力时，这些
材料中的电子受到了外界力的牵引，电子与其周围原子发生了位移，从而导致元件内部的
电阻值发生变化。

因此，可以通过测量电阻值的变化来确定外界压力的大小。

利用上述原理，可以设计出各种不同类型的压阻式压力传感器。

例如，利用半导体材
料的薄膜式压力传感器，由于其结构简单、价格便宜、响应速度快等优点，成为了广泛应
用的一种传感器。

此外，压阻式压力传感器还可以根据其输出信号类型分为模拟输出和数字输出。

模拟
输出的压力传感器根据压力变化输出一个模拟电压，这个电压值与压力大小成一定比例关系。

而数字输出的压力传感器则是将变化后的电阻值转化为数字信号输出。

总的来说，压阻式压力传感器是现代工业自动化、环保、气象、医疗等领域不可缺少
的传感器之一。

它可以将外界的压力变化转化为电信号输出，便于不同领域进行数据采集、检测和控制。

压阻式压力传感器工作原理
压阻式压力传感器工作原理是基于电阻的变化原理。

传感器内部含有一个薄膜，该薄膜上涂有导电层，形成一个电阻。

当传感器受到外部压力作用时，薄膜会发生微小的弯曲，导致导电层上电阻的改变。

具体来说，当外部压力增加时，薄膜的弯曲程度会增大，导致电阻的值随之增加。

而当外部压力减小时，薄膜会恢复原状，导致电阻的值随之减小。

这种电阻和压力之间的关系可以通过压力传感器的电路进行测量和转换。

一般情况下，压阻式压力传感器会和一个电桥电路结合使用。

电桥电路由四个电阻组成，其中一个电阻为压阻传感器的电阻，另外三个为已知电阻。

当系统施加一个恒定的电压到电桥上时，电桥会输出一个电压信号，该信号的大小与压阻传感器的电阻值相关。

通过测量和分析电桥的输出信号，就可以得到与外部压力关联的电阻值。

进一步，可以经过校准和转换，将电阻值转换为实际的压力数值。

总的来说，压阻式压力传感器通过测量导电层电阻的变化，实现对外部压力的检测和测量。

这种传感器具有结构简单、成本低廉、响应速度快等优点，广泛应用于各种工业领域和仪器设备中。

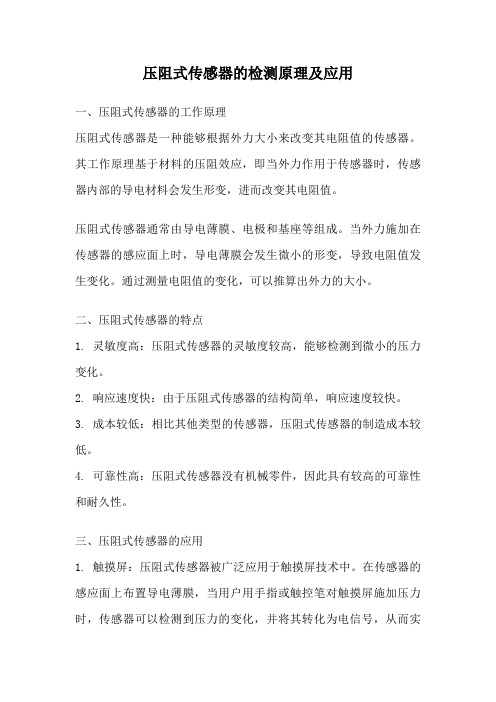

压阻式传感器的检测原理及应用一、压阻式传感器的工作原理压阻式传感器是一种能够根据外力大小来改变其电阻值的传感器。

其工作原理基于材料的压阻效应，即当外力作用于传感器时，传感器内部的导电材料会发生形变，进而改变其电阻值。

压阻式传感器通常由导电薄膜、电极和基座等组成。

当外力施加在传感器的感应面上时，导电薄膜会发生微小的形变，导致电阻值发生变化。

通过测量电阻值的变化，可以推算出外力的大小。

二、压阻式传感器的特点1. 灵敏度高：压阻式传感器的灵敏度较高，能够检测到微小的压力变化。

2. 响应速度快：由于压阻式传感器的结构简单，响应速度较快。

3. 成本较低：相比其他类型的传感器，压阻式传感器的制造成本较低。

4. 可靠性高：压阻式传感器没有机械零件，因此具有较高的可靠性和耐久性。

三、压阻式传感器的应用1. 触摸屏：压阻式传感器被广泛应用于触摸屏技术中。

在传感器的感应面上布置导电薄膜，当用户用手指或触控笔对触摸屏施加压力时，传感器可以检测到压力的变化，并将其转化为电信号，从而实现触摸操作。

2. 工业自动化：压阻式传感器在工业自动化领域中也有广泛的应用。

例如，用于测量机械设备或生产线上的压力变化，实现对设备运行状态的监测和控制。

3. 医疗器械：压阻式传感器在医疗器械中的应用也很常见。

例如，用于测量血压、呼吸机上的气压变化以及人体接触的力度等。

4. 汽车领域：压阻式传感器在汽车领域中的应用广泛，例如用于测量车轮胎的压力，实现对胎压的监测和报警功能。

5. 体育器材：压阻式传感器也被应用于体育器材中，例如高尔夫球杆上的传感器可以测量球杆与球的接触力度，从而帮助球员改进击球技术。

总结：压阻式传感器是一种能够根据外力大小改变电阻值的传感器。

其工作原理基于材料的压阻效应，通过测量电阻值的变化可以推算出外力的大小。

压阻式传感器具有灵敏度高、响应速度快、成本低和可靠性高等特点。

在触摸屏、工业自动化、医疗器械、汽车领域和体育器材等领域都有广泛的应用。

压阻压力传感器工作原理好嘞，今天咱们聊聊压阻压力传感器，听起来可能有点高大上，但其实它的工作原理简单得很。

咱得明白，压阻传感器可不是外星科技，而是咱们生活中常见的小玩意儿。

比如你家那种能自动测量轮胎气压的仪器，或者是工业设备里的压力监测，甚至你在医院看到的那些设备，都是靠它来工作的。

想象一下，压阻压力传感器就像一个忠实的小侦探。

它能把压力变化“悄悄地”告诉咱们。

当外部压力增加时，它里面的材料会发生变化，简单说就是变形。

这就像咱们吃了太多东西，肚子撑得鼓鼓的，感觉要爆炸似的。

传感器的材料通常是一些特殊的半导体，像硅这种家伙。

它们可不简单，受压力一挤，电阻就会变化。

你想，电阻就像咱们的心情，有时候高，有时候低，完全看情况。

嘿，咱们这位小侦探可聪明了，压力变化了，它马上就把这个信息转变成电信号，传递给后面的电子设备。

就好比你跟朋友聊天，压力越大，声音就越高。

信号传到显示器上，咱们就能一目了然地看到实时的压力值。

这可比过去那些笨重的仪器方便多了，简直是科技的小奇迹。

这玩意儿可耐高温、高压，像个铁人一样，真是相当给力。

想想，汽车里的气压监测系统，严密得很，不容有失。

你不想开着开着车，突然发现轮胎没气了吧？这时候，压阻传感器就派上用场了。

它能在压力下降的瞬间发出警报，提醒你赶紧去加气，真是贴心小助手。

哦，对了，咱们还得聊聊它的应用，真是五花八门。

医疗领域，它帮助医生监测病人的血压变化；在航空航天中，压阻传感器被用来监测飞行器的外部压力，确保飞行安全；甚至在你的冰箱里，它也能监控制冷剂的压力，保证食物新鲜。

可以说，生活中无处不在的压阻传感器，是个小小的“压力大师”。

说到这，你可能会想，这玩意儿会不会出故障？任何设备都有可能“中招”。

不过，压阻传感器通常比较稳定，故障率低。

如果真的出问题，可能是因为受到了过大的冲击或者长时间使用导致的老化。

所以，定期检查和维护还是很有必要的，毕竟，安全无小事嘛。

有些人可能会好奇，这样的传感器能不能做得更精确？当然可以！科学家们一直在不断研究新材料和新技术，让传感器的精度、响应速度都在提升。

压阻式压力传感器的工作原理压阻式压力传感器是利用单晶硅的压阻效应而构成。

采用单晶硅片为弹性元件，在单晶硅膜片上利用集成电路的工艺，在单晶硅的特定方向扩散一组等值电阻，并将电阻接成桥路，单晶硅片置于传感器腔内。

当压力发生变化时，单晶硅产生应变，使直接扩散在上面的应变电阻产生与被测压力成正比的变化，再由桥式电路获相应的电压输出信号。

压阻式压力传感器应用压阻式传感器是用于这方面的较理想的传感器。

例如，用于测量直升飞机机翼的气流压力分布，测试发动机进气口的动态畸变、叶栅的脉动压力和机翼的抖动等。

在飞机喷气发动机中心压力的测量中，使用专门设计的硅压力传感器，其工作温度达500℃以上。

在波音客机的大气数据测量系统中采用了精度高达0.05%的配套硅压力传感器。

在尺寸缩小的风洞模型试验中，压阻式传感器能密集安装在风洞进口处和发动机进气管道模型中。

单个传感器直径仅2.36毫米，固有频率高达300千赫，非线性和滞后均为全量程的±0.22%。

在生物医学方面，压阻式传感器也是理想的检测工具。

已制成扩散硅膜薄到10微米，外径仅0.5毫米的注射针型压阻式压力传感器和能测量心血管、颅内、尿道、子宫和眼球内压力的传感器。

图3是一种用于测量脑压的传感器的构造图。

压阻式传感器还有效地应用于爆炸压力和冲击波的测量、真空测量、监测和控制汽车发动机的性能以及诸如测量枪炮膛内压力、发射冲击波等兵器方面的测量。

此外，在油井压力测量、随钻测向和测位地下密封电缆故障点的检测以及流量和液位测量等方面都广泛应用压阻式传感器。

随着微电子技术和计算机的进一步开展，压阻式传感器的应用还将迅速开展压阻式压力传感器工作原理：当传感器处在压力介质中时，介质压力作用于波纹膜片上，其中的硅油受压，硅油将膜片的压力传感给半导体芯体。

受压后其电阻值发生变化，电阻信号通过引线引出。

不锈钢波纹膜片壳体感受压力并保护芯体，因此压阻式压力传感器能在腐蚀性的介质中感应压力信号。

压阻式压力传感器原理及其应用压阻式压力传感器是一种常用的力与位移测量装置，利用材料的压阻效应来实现压力的测量。

它的原理是通过将存在压力的物体和传感器的敏感元件之间产生机械接触，使得敏感元件受压弯曲，从而改变其电阻值。

压阻式压力传感器的核心技术就是敏感元件的压阻材料。

压阻材料通常是导电材料，如硅、硅胶、塑胶等。

当材料受到外力压缩时，其电阻值会随之改变。

这是因为在压力作用下，材料内部电荷的分布发生变化，导致材料的电阻值发生变化。

通过测量电阻值的变化，就可以得知压力的大小。

1.精度高：利用材料的压阻效应来进行压力测量，具有较高的测量精度。

2.反应快：由于无需机械部件的运动，响应时间较短。

3.可靠性高：采用固态结构，不易受到外界振动、冲击的影响。

4.安装简单：可以直接安装在被测压力物体之上，使用方便。

1.工业自动化：用于监测液体和气体的压力，广泛应用于工业自动化系统中。

如压力控制、压力调节、管道检测等。

2.汽车工业：用于汽车制动液和胎压的监测。

通过测量汽车轮胎的压力，可以保证行驶安全。

3.医疗设备：用于测量血压、气体浓度等医疗参数，为医疗设备提供准确的数据支持。

4.污水处理：用于监测和控制污水处理系统中的压力和流量，保证系统的正常运行。

5.空调系统：用于监测空调系统中的制冷介质的压力，以调节和控制空调的制冷效果。

6.水压调节：用于监测水源、供水管道和管网的压力，以保证供水的稳定性。

总结来说，压阻式压力传感器利用材料的压阻效应实现压力测量，具有精度高、反应快、可靠性高和安装简单等特点，广泛应用于工业自动化、汽车工业、医疗设备、污水处理、空调系统和水压调节等领域。

压阻式传感器原理
压阻式传感器是一种将物理量转换为电阻变化的传感器。

它由弹性层、电阻层和基底层组成。

当物体施加在传感器上的压力变化时，弹性层会产生弯曲变形，进而引起电阻层内阻值的改变。

当外部施加压力时，弹性层会发生变形，使其对电阻层施加应力。

电阻层是由导电材料制成的，应力的改变会导致导电材料的电阻值发生变化。

通常情况下，当传感器受到更大的压力时，导电材料的电阻值会减小，反之则会增加。

为了测量电阻层的电阻值变化，需要将传感器连接到一个电路中，通常是一个电桥电路。

电桥电路会通过测量电阻层两个相对端口之间的电压，来确定电阻层的电阻值。

从而可以将物理量转化为电信号。

压阻式传感器的原理可以用于测量各种物理量，如力、压力、重量等。

通过校准和精确设计，可以实现高精度的测量。

压阻式压力传感器的测量原理
压阻式压力传感器是一种常用的压力测量装置，它的测量原理基于压阻的变化与被测压力的线性关系。

压阻式压力传感器内部包含一个弹性元件，通常为金属或半导体材料制成的薄膜，在测量过程中受到被测介质的压力作用而产生形变。

这些形变会导致弹性元件上的电阻值发生改变，这种电阻变化与被测介质的压力呈线性关系。

具体而言，压阻式压力传感器可以分为金属薄膜和半导体两种类型。

金属薄膜压力传感器的弹性元件通常由金属薄膜制成，如镍、铬、不锈钢等。

在受到压力作用时，金属薄膜会发生一定的形变，从而改变薄膜上的电阻值。

通常，金属薄膜压力传感器采用灵敏电桥电路来检测电阻的变化，并将其转换为电压信号输出。

半导体压力传感器则利用半导体材料在受到压力作用时的
电阻变化。

常用的半导体材料有硅和硼化硅。

半导体压力
传感器内部包含一块敏感区域，当受到压力作用时，敏感
区域的电阻值会发生变化，并以电压信号的形式输出。

无论是金属薄膜压力传感器还是半导体压力传感器，其测
量原理都是利用弹性元件受到压力作用而产生形变，进而
改变电阻值，最终转换为与被测压力成比例的电信号输出。

压阻式压⼒传感器原理及其应⽤压阻式压⼒传感器利⽤单晶硅材料的压阻效应和集成电路技术制成的传感器。

单晶硅材料在受到⼒的作⽤后，电阻率发⽣变化，通过测量电路就可得到正⽐于⼒变化的电信号输出。

压阻式传感器⽤于压⼒、拉⼒、压⼒差和可以转变为⼒的变化的其他物理量（如液位、加速度、重量、应变、流量、真空度）的测量和控制）。

压阻效应当⼒作⽤于硅晶体时，晶体的晶格产⽣变形,使载流⼦从⼀个能⾕向另⼀个能⾕散射,引起载流⼦的迁移率发⽣变化，扰动了载流⼦纵向和横向的平均量，从⽽使硅的电阻率发⽣变化。

这种变化随晶体的取向不同⽽异，因此硅的压阻效应与晶体的取向有关。

硅的压阻效应不同于⾦属应变计（见电阻应变计），前者电阻随压⼒的变化主要取决于电阻率的变化，后者电阻的变化则主要取决于⼏何尺⼨的变化，⽽且前者的灵敏度⽐后者⼤50～100倍。

压阻式压⼒传感器的结构这种传感器采⽤集成⼯艺将电阻条集成在单晶硅膜⽚上,制成硅压阻芯⽚,并将此芯⽚的周边固定封装于外壳之内，引出电极引线。

压阻式压⼒传感器⼜称为固态压⼒传感器，它不同于粘贴式应变计需通过弹性敏感元件间接感受外⼒，⽽是直接通过硅膜⽚感受被测压⼒的。

硅膜⽚的⼀⾯是与被测压⼒连通的⾼压腔，另⼀⾯是与⼤⽓连通的低压腔。

硅膜⽚⼀般设计成周边固⽀的圆形，直径与厚度⽐约为20～60。

在圆形硅膜⽚(N型)定域扩散4条P杂质电阻条,并接成全桥，其中两条位于压应⼒区，另两条处于拉应⼒区，相对于膜⽚中⼼对称。

硅柱形敏感元件也是在硅柱⾯某⼀晶⾯的⼀定⽅向上扩散制作电阻条，两条受拉应⼒的电阻条与另两条受压应⼒的电阻条构成全桥。

发展状况1954年C.S.史密斯详细研究了硅的压阻效应，从此开始⽤硅制造压⼒传感器。

早期的硅压⼒传感器是半导体应变计式的。

后来在N型硅⽚上定域扩散P型杂质形成电阻条，并接成电桥,制成芯⽚。

此芯⽚仍需粘贴在弹性元件上才能敏感压⼒的变化。

采⽤这种芯⽚作为敏感元件的传感器称为扩散型压⼒传感器。
