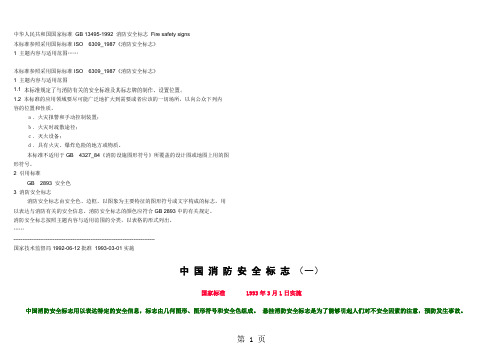

中华人民共和国国家标准 GB 13495-1992 消防安全标志 Fire safety signs 本标准参照采用国际标准 ISO 6309_1987《消防安全标志》 1 主题内容与适用范围……本标准参照采用国际标准 ISO 6309_1987《消防安全标志》 1 主题内容与适用范围 1.1 1.2 本标准的应用领域要尽可能广泛地扩大到需要或者应该的一切场所，以向公众下列内 容的位置和性质。
ａ．火灾报警和手动控制装置； ｂ．火灾时疏散途径； ｃ．灭火设备； ｄ．具有火灾、爆炸危险的地方或物质。
本标准不适用于 GB 4327_84《消防设施图形符号》所覆盖的设计图或地图上用的图 形符号。
2 引用标准 GB 2893 安全色 3 消防安全标志 消防安全标志由安全色、边框、以图象为主要特征的图形符号或文字构成的标志，用 以表达与消防有关的安全信息。
消防安全标志的颜色应符合 GB 2893 中的有关规定。
消防安全标志按照主题内容与适用范围的分类，以表格的形式列出。
…… ------------------------------------------------------------------------------国家技术监督局 1992-06-12 批准 1993-03-01 实施中 国 消 防 安 全 标 志 （一）国家标准1993 年 3 月 1 日实施中国消防安全标志用以表达特定的安全信息，标志由几何图形、图形符号和安全色组成。
悬挂消防安全标志是为了能够引起人们对不安全因素的注意，预防发生事故。
第1页紧急出口 EXIT紧急出口 EXIT滑动开门 SLIDE滑动开门 SLIDE推开 PUSH拉开 PULL疏散通道方向疏散通道方向消防水泵接合器 SIAMESE CONNECTINO消防梯 FIRE LADDER灭火设备或报警装置的方向灭火设备或报警装置的方向消防手动启动器 MANUAL ACTIVATING DEVICE发声警报器 FIRE ALARM火警电话 FIRE TELEPHONE灭火设备 FIRE-FIGHTING EQUIPMENT灭火器 FIRE EXTINGUISHER消防水带 FIRE HOSE地下消火栓 FLUSH FIRE HYDRANT地上消火栓 POST FIRE HYDRANT中国消防安全标志由几何图形、图形符号和安全色组成，用于表示特定安全信息，悬挂消防安全标志能够引起人们注意和警示，树 立安全意识和预防事故发生。
消防安全疏散标志是指在火灾等突发情况下，为了引导人员快速、有序地疏散而设置的一种特定标识。
它们的设计和布置对于保障人员生命安全至关重要。
根据国家标准《消防安全疏散标志》（GB 2894-2008）的规定，疏散标志主要分为三类：禁止标志、警告标志和指示标志。
下面我们将详细介绍这三类标志的具体内容。
一、禁止标志禁止标志是用来指示某些行为被禁止的标识，它们的作用是提醒人们遵守规定，以确保人员的安全。
根据国家标准，禁止标志主要包括以下几种：1. 禁止吸烟标志：这种标志用于指示禁止在特定区域内吸烟。
禁止吸烟标志通常由一个红色圆圈和一个黑色符号组成，符号中心为一根斜线穿过的烟蒂。
2. 禁止使用明火标志：这种标志用于指示禁止在特定区域内使用明火。
禁止使用明火标志通常由一个红色圆圈和一个黑色符号组成，符号中心为一根斜线穿过的火焰。
3. 禁止通行标志：这种标志用于指示禁止通行的区域。
禁止通行标志通常由一个红色圆圈和一个黑色符号组成，符号中心为一根斜线穿过的行人。
二、警告标志警告标志是用来提醒人们注意某些危险或潜在风险的标识，它们的作用是警示人员做好防范准备，避免发生意外。
国家标准规定的一些常见的警告标志如下：1. 高温警告标志：这种标志用于指示高温区域，提醒人们注意避免烫伤。
高温警告标志通常由一个黄色三角形和一个黑色符号组成，符号中心为一个火焰。
2. 电击警告标志：这种标志用于指示电击危险区域，提醒人们注意避免触电。
电击警告标志通常由一个黄色三角形和一个黑色符号组成，符号中心为一个闪电。
3. 液体警告标志：这种标志用于指示液体泼溅危险区域，提醒人们注意避免接触。
液体警告标志通常由一个黄色三角形和一个黑色符号组成，符号中心为一个倾斜的杯子。
三、指示标志指示标志是用来指示人们应该采取什么行动的标识，它们的作用是引导人员正确地疏散或逃生。
根据国家标准，指示标志主要分为以下几种：1. 安全出口指示标志：这种标志用于指示安全出口的位置。

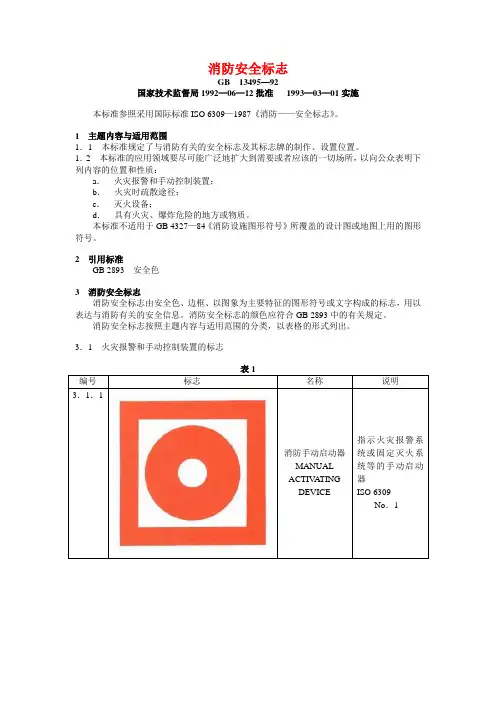

消防安全标志GB 13495—92国家技术监督局1992—06—12批准1993—03—01实施本标准参照采用国际标准ISO 6309—1987《消防——安全标志》。
1 主题内容与适用范围1．1 本标准规定了与消防有关的安全标志及其标志牌的制作、设置位置。
1．2 本标准的应用领域要尽可能广泛地扩大到需要或者应该的一切场所，以向公众表明下列内容的位置和性质：a．火灾报警和手动控制装置；b．火灾时疏散途径；c．灭火设备；d．具有火灾、爆炸危险的地方或物质。
本标准不适用于GB 4327—84《消防设施图形符号》所覆盖的设计图或地图上用的图形符号。
2 引用标准GB 2893 安全色3 消防安全标志消防安全标志由安全色、边框、以图象为主要特征的图形符号或文字构成的标志，用以表达与消防有关的安全信息。
消防安全标志的颜色应符合GB 2893中的有关规定。
消防安全标志按照主题内容与适用范围的分类，以表格的形式列出。
3．1 火灾报警和手动控制装置的标志表1编号标志名称说明3．1．1消防手动启动器MANUAL ACTIV A TINGDEVICE 指示火灾报警系统或固定灭火系统等的手动启动器ISO 6309No．1发声警报器FIRE ALARM 可单独用来指示发声警报器，也可与3．1．1条标志一起使用，指示该手动启动装置是启动发声警报器的ISO 6309No．23．1．3火警电话FIRE TELEPHONE 指示在发生火灾时，可用来报警的电话及电话号码GB 2894—88No．4—83．2 火灾时疏散途径的标志编号标志名称说明紧急出口EXIT 指示在发生火灾等紧急情况下，可使用的一切出口。
在远离紧急出口的地方，应与3．5．1标志联用，以指示到达出口的方向GB 10001—88No．4滑动开门SLIDE 指示装有滑动门的紧急出口。
箭头指示该门的开启方向ISO 6309No．63．2．3推开PUSH 本标志置于门上，指示门的开启方向ISO 6309No．7拉开PULL 本标志置于门上，指示门的开启方向ISO 6309No．83．2．5击碎板面BREAK TO OBTAIN ACCESS 指示：a．必须击碎玻璃板才能拿到钥匙或拿到开门工具。
消防安全标志GB 13495—92国家技术监督局1992—06—12批准 1993—03—01实施本标准参照采用国际标准ISO 6309—1987《消防——安全标志》。
1 主题内容与适用范围1．1 本标准规定了与消防有关的安全标志及其标志牌的制作、设置位置。
1．2 本标准的应用领域要尽可能广泛地扩大到需要或者应该的一切场所，以向公众表明下列内容的位置和性质：a．火灾报警和手动控制装置；b．火灾时疏散途径；c．灭火设备；d．具有火灾、爆炸危险的地方或物质。
本标准不适用于GB 4327—84《消防设施图形符号》所覆盖的设计图或地图上用的图形符号。
2 引用标准GB 2893 安全色3 消防安全标志消防安全标志由安全色、边框、以图象为主要特征的图形符号或文字构成的标志，用以表达与消防有关的安全信息。
消防安全标志的颜色应符合GB 2893中的有关规定。
消防安全标志按照主题内容与适用范围的分类，以表格的形式列出。
3．1 火灾报警和手动控制装置的标志3．2 火灾时疏散途径的标志3．3灭火设备的标志3．4 具有火灾、爆炸危险的地方或物质的标志3．3．5．3 方向辅助标志应该与3．1—3．4中的有关标志联用，指示被联用标志所表示意义的方向。
表5只列出左向和左下向的方向辅助标志。
根据实际需要，还可以制作指示其他方向的方向辅助标志(见图1、图3c)。
3．5．4 在标志远离指示物时，必须联用方向辅助标志。
如果标志与其指示物很近，人们一眼即可看到标志的指示物，方向辅助标志可以省略。
3．5．5 方向辅助标志与3．1—3．4中的图形标志联用时，如系指示左向(包括左下、左上)和下向，则放在图形标志的左方；如系指示右向(包括右下、右上)。
则放在图形标志的右方(见图1、图3c)。
3．5．6 方向辅助标志的颜色应与联用的图形标志的颜色统一(见图1、图2c)。
图1 方向辅助标志使用举例3．6 文字辅助标志3．6．1 将3．1～3．4中图形标志的名称用黑体字写出来加上适当的背底色即构成文字辅助标志。
UDC 614.84：003.62C 80中华人民共和国国家标准GB 13495—92消防安全标志Fire safety signs1992-06-12发布1993-03-01实施国家技术监督局发布目次1主题内容与适用范围2引用标准3消防安全标志3.1火灾报警和手动控制装置的标志3.2火灾时疏散途径的标志3.3灭火设备的标志3.4具有火灾、爆炸危险的地方或物质的标志3.5方向辅助标志3.6文字辅助标志4消防安全标志杆5消防安全标志的几何图形尺寸6消防安全标志牌的制作7消防安全标志的设置位置附录A安全标志的尺寸（参考件）中华人民共和国国家标准消防安全标志GB 13495—92Fire safety signs本标准参照采用国际标准ISO 6309—1987《消防——安全标志》。
1主题内容与适用范围1.1本标准规定了与消防有关的安全标志及其标志牌的制作、设置位置。
1.2本标准的应用领域要尽可能广泛地扩大到需要或者应该的一切场所，以向公众表明下列内容的位置和性质：a.火灾报警和手动控制装置；b.火灾时疏散途径；c.灭火设备；d.具有火灾、爆炸危险的地方或物质。
本标准不适用于GB 4327—84《消防设施图形符号》所覆盖的设计图或地图上用的图形符号。
2引用标准GB 2893安全色3消防安全标志消防安全标志由安全色、边框、以图象为主要特征的图形符号或文字构成的标志，用以表达与消防有关的安全信息。
消防安全标志的颜色应符合GB 2893中的有关规定。
消防安全标志按照主题内容与适用范围的分类，以表格的形式列出。
3.1火灾报警和手动控制装置的标志3.2火灾时疏散途径的标志3.3灭火设备的标志3.4具有火灾、爆炸危险的地方或物质的标志当心火灾——易燃物质3.5方向捕助标志3.5.3方向辅助标志应该与3.1～3.4中的有关标志联用，指示被联用标志所表示意义的方向。
表5只列出左向和左下向的方向辅助标志。
根据实际需要，还可以制作指示其他方向的方向辅助标志（见图1、图3c）。
消防安全标志GB 13495—92国家技术监督局1992—06—12批准1993—03—01实施本标准参照采用国际标准ISO 6309—1987《消防——安全标志》。
1 主题内容与适用范围1．1 本标准规定了与消防有关的安全标志及其标志牌的制作、设置位置。
1．2 本标准的应用领域要尽可能广泛地扩大到需要或者应该的一切场所，以向公众表明下列内容的位置和性质：a．火灾报警和手动控制装置；b．火灾时疏散途径；c．灭火设备；d．具有火灾、爆炸危险的地方或物质。
本标准不适用于GB 4327—84《消防设施图形符号》所覆盖的设计图或地图上用的图形符号。
2 引用标准GB 2893 安全色3 消防安全标志消防安全标志由安全色、边框、以图象为主要特征的图形符号或文字构成的标志，用以表达与消防有关的安全信息。
消防安全标志的颜色应符合GB 2893中的有关规定。
消防安全标志按照主题内容与适用范围的分类，以表格的形式列出。
3．1 火灾报警和手动控制装置的标志表1编号标志名称说明3．1．1消防手动启动器MANUAL ACTIV ATINGDEVICE 指示火灾报警系统或固定灭火系统等的手动启动器ISO 6309No．1发声警报器FIRE ALARM 可单独用来指示发声警报器，也可与3．1．1条标志一起使用，指示该手动启动装置是启动发声警报器的ISO 6309No．23．1．3火警电话FIRE TELEPHONE 指示在发生火灾时，可用来报警的电话及电话号码GB 2894—88No．4—83．2 火灾时疏散途径的标志编号标志名称说明紧急出口EXIT 指示在发生火灾等紧急情况下，可使用的一切出口。
在远离紧急出口的地方，应与3．5．1标志联用，以指示到达出口的方向GB 10001—88No．4滑动开门SLIDE 指示装有滑动门的紧急出口。
箭头指示该门的开启方向ISO 6309No．63．2．3推开PUSH 本标志置于门上，指示门的开启方向ISO 6309No．7拉开PULL 本标志置于门上，指示门的开启方向ISO 6309No．83．2．5击碎板面BREAK TO OBTAIN ACCESS 指示：a．必须击碎玻璃板才能拿到钥匙或拿到开门工具。

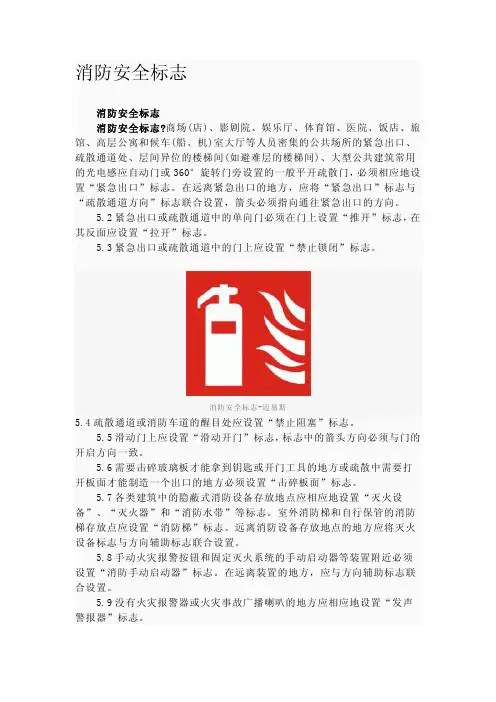

消防安全标志消防安全标志消防安全标志?商场(店)、影剧院、娱乐厅、体育馆、医院、饭店、旅馆、高层公寓和候车(船、机)室大厅等人员密集的公共场所的紧急出口、疏散通道处、层间异位的楼梯间(如避难层的楼梯间)、大型公共建筑常用的光电感应自动门或360°旋转门旁设置的一般平开疏散门，必须相应地设置“紧急出口”标志。
在远离紧急出口的地方，应将“紧急出口”标志与“疏散通道方向”标志联合设置，箭头必须指向通往紧急出口的方向。
5.2紧急出口或疏散通道中的单向门必须在门上设置“推开”标志，在其反面应设置“拉开”标志。
5.3紧急出口或疏散通道中的门上应设置“禁止锁闭”标志。
消防安全标志-迈易斯5.4疏散通道或消防车道的醒目处应设置“禁止阻塞”标志。
5.5滑动门上应设置“滑动开门”标志，标志中的箭头方向必须与门的开启方向一致。
5.6需要击碎玻璃板才能拿到钥匙或开门工具的地方或疏散中需要打开板面才能制造一个出口的地方必须设置“击碎板面”标志。
5.7各类建筑中的隐蔽式消防设备存放地点应相应地设置“灭火设备”、“灭火器”和“消防水带”等标志。
室外消防梯和自行保管的消防梯存放点应设置“消防梯”标志。
远离消防设备存放地点的地方应将灭火设备标志与方向辅助标志联合设置。
5.8手动火灾报警按钮和固定灭火系统的手动启动器等装置附近必须设置“消防手动启动器”标志。
在远离装置的地方，应与方向辅助标志联合设置。
5.9没有火灾报警器或火灾事故广播喇叭的地方应相应地设置“发声警报器”标志。
5.10设有火灾报警电话的地方应设置“火警电话”标志。
对于没有公用电话的地方(如电话亭)，也可设置“火警电话”标志。
5.11设有地下消火栓、消防水泵接合器和不易被看到的地上消火栓等消防器具的地方，应设置“地下消火栓”、“地上消火栓”和“消防水泵接合器”等标志。
5.12在下列区域应相应地设置“禁止烟火”、“禁止吸烟”、“禁止放易燃物”、“禁止带火种”、“禁止燃放鞭炮”、“当心火灾──易燃物”、“当心火灾──氧化物”和“当心爆炸──爆炸性物质”等标志：a.具有甲、乙、丙类火灾危险的生产厂区、厂房等的入口处或防火区内；b.具有甲、乙、丙类火灾危险的仓库的入口处或防火区内；c.具有甲、乙、丙类液体储罐、堆场等的防火区内；d.可燃、助燃气体储罐或罐区与建筑物、堆场的防火区内；e.民用建筑中燃油、燃气锅炉房，油浸变压器室，存放、使用化学易燃、易爆物品的商店、作坊、储藏间内及其附近；f.甲、乙、丙类液体及其它化学危险物品的运输工具上；g，森林和矿山等防火区内。
目录一、中国消防安全标志 (2)中国消防安全标志-1 (3)中国消防安全标志-2 (5)中国消防安全标志-3 (6)二、交通标志 (9)三、警告标志 (11)一、中国消防安全标志中国消防安全标志-1国家标准 1993年3月1日实施【第一页】【第二页】中国消防安全标志用以表达特定的安全信息，标志由几何图形、图形符号和安全色组成。
悬挂消防安全标志是为了能够引起人们对不安全因素的注意，预防发生事故。
中国消防安全标志-2国家标准 1993年3月1日实施【第一页】【第二页】中国消防安全标志用以表达特定的安全信息，标志由几何图形、图形符号和安全色组成。
悬挂消防安全标志是为了能够引起人们对不安全因素的注意，预防发生事故。

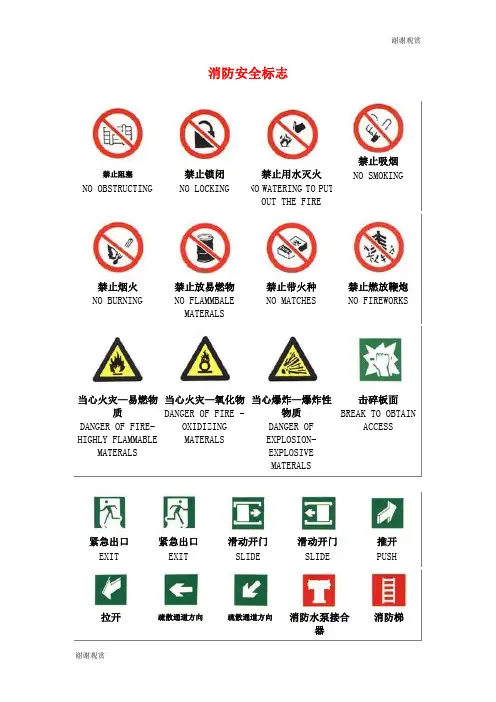

中国消防安全标志-3紧急出口EXIT紧急出口EXIT滑动开门SLIDE滑动开门SLIDE推开PUSH拉开PULL疏散通道方向疏散通道方向消防水泵接合器SIAMESE CONNECTINO消防梯FIRE LADDER灭火设备或报警装置的方向灭火设备或报警装置的方向消防手动启动器MANUAL ACTIVATINGDEVICE发声警报器FIRE ALARM火警电话FIRE TELEPHONE灭火设备FIRE-FIGHTING EQUIPMENT灭火器FIRE EXTINGUISHER消防水带FIRE HOSE地下消火栓FLUSH FIRE HYDRANT地上消火栓POST FIREHYDRANT禁止阻塞NO OBSTRUCTING禁止锁闭NO LOCKING禁止用水灭火NO WATERING TO PUTOUT THEFIRE禁止吸烟NO SMOKING禁止烟火NO BURNING禁止放易燃物NO FLAMMBALE MATERALS禁止带火种NO MATCHES禁止然放鞭炮NO FIREWORKS当心火灾—易燃物质DANGER OF FIRE-HIGHLY FLAMMABLEMATERALS当心火灾—氧化物DANGER OF FIRE -OXIDIZINGMATERALS当心爆炸—爆炸性物质 DANGER OF EXPLOSION- EXPLOSIVE MATERALS击碎板面 BREAK TO OBTAINACCESS二、交通标志三、警告标志001002003004005006007008009010011012013014015016017018019020021*********025*********安全标志GB 2894—1996国家技术监督局1996—03—14批准1996—10—01实施前言GB 2894《安全标志》经国家技术监督局批准实施以来，对提醒人们注意不安全因素、防止事故发生起了积极的作用，但国际、国内情况的不断变化，对现行的国家标准《安全标志》需要再行修订。
国家准则消防安全标志
发布
集团标准化办公室：[VV986T-J682P28-JP266L8-68PNN]
近日，国家质检总局、国家标准委批准发布了GB13495.1—2015《消防安全标志第1部分：标
志》，该标准为强制性标准，代替GB13495—1992《消防安全标志》，将于2015年8月1日起实
施。
消防安全标志由几何形状、安全色、表示特定消防安全信息的图形符号构成，向公众指示安全出口的位置与方向、安全疏散逃生的途径、消防设施设备的位置和火灾或爆炸危险区域的警示与禁止标志等特定的消防安全信息。
GB13495《消防安全标志》自1992年首次发布以来，消防安全标志已在各类建筑和场所中广泛应用，对有效地预防和减少火灾事故发挥了重要作用。
本次修订发布的国家标准《消防安全标志第1部分：标志》，将消防安全标志分为火灾报警装置标志、紧急疏散逃生标志、灭火设备标志、禁止和警告标志、方向辅助标志、文字辅助标志等６类，共有25个常见标志和2个方向辅助标志。
该标准规定了每一种标志的含义和说明，以及实际制作使用的标志型号和对应的公称尺寸，提供了消防安全标志、文字辅助标志与方向辅助标志组合使用的应用范例。
该标准在修订中，参考了国际标准ISO7010：2011《图形符号安全色和安全标志注册的安全标志》等有关消防安全标志的内容，与我国现行的公共信息图形符号类国家标准进行了协调，保持了基本要素的一致性。
根据我国消防安全工作的实际需要、管理特点和群众认知习惯，新版标准对部分内容进行了修订。
增加了消防电话、推车式灭火器、消防炮等标志；将紧急出口、击碎板面、消防梯、消防水带、当心火灾—易燃物质、当心火灾—氧化物和当心爆炸—爆炸性物质等标志的名称分别修改为安全出口、击碎、逃生梯、消防软管卷盘、当心易燃物、当心氧化物和当心爆炸物；修订了消防按钮、安全出口、滑动开门、禁止堵塞、灭火器、消防软管卷盘、当心易燃物、当心氧化物、当心爆炸、禁止用水灭火、禁止烟火、方向辅助标志等标志的细节。
新版《消防安全标志第1部分：标志》的发布实施，对进一步规范消防安全标志的应用，提高消防安全标志的可识别性，有效预防火灾，保障人民群众生命财产安全将发挥更重要的作用。
