消防安全标识图例-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII消防安全标识图例序号标志图例名称及制作规格设置说明1消防手动报警按钮标志规格：13*13设置在手动火灾报警按钮附近，标明名称和使用方法。
2火警电话标志规格：27*27设置在显著位置或者报警电话附近，标明在发生火灾时报警电话。
3发声警报器标志规格：13*13设置在发声警报器或其启动装置附近。
4消火栓起泵按钮规格：27*27设置在室内消火栓附近，标明名称和使用方法。
序号标志图例名称设置说明5消防电梯标志规格：27*13设置在消防电梯口，标明消防电梯的位置。
6消火栓水泵接合器标志规格：27*13设置在消火栓水泵接合器或附近的墙面上，标明名称和供水系统。
7喷淋水泵接合器标志规格：27*13设置在喷淋水泵接合器或附近的墙面上，标明名称和供水系统。
8消防水带标志规格：13*13设置在消防水带附近位置。
9灭火器标志规格：27*27设置在灭火器存放的位置10地下消火栓标志规格：27*27设置在室外地下消火栓附近或墙面上。
序号标志图例名称设置说明11地上消火栓标志规格：27*27设置在室外地上消火栓附近或墙面上。
12如图灭火器使用标志规格：27*7设置在灭火器设置点的上方或灭火器箱箱体上面，标明操作使用方法、维护保养责任人。
13如图室内消火栓标志规格：45*设置在室内消火栓箱门上。
14防火卷帘地面标志规格：43*9设置在防火卷帘下方地面上，标明防火卷帘下方禁放物品。
15防火卷帘按钮标志规格：27*10设置在防火卷帘按钮旁边，标明操作方法。
16防火门标志规格：27*10设置在防火门附近或上面，提示常闭防火门保持关闭（结合单位实际，标识既可为横向、也可为纵向）。
序号标志图例名称设置说明17消防水池标志规格：27*10设置在消防水池醒目位置，标明取水口、容积、维护保养责任人。
18灭火设备标志规格：27*27设置在灭火设备附近，标明灭火设备位置。
消防安全标志GB 13495—92国家技术监督局1992—06—12批准1993—03—01实施本标准参照采用国际标准ISO 6309—1987《消防——安全标志》。
1 主题内容与适用范围1．1 本标准规定了与消防有关的安全标志及其标志牌的制作、设置位置。
1．2 本标准的应用领域要尽可能广泛地扩大到需要或者应该的一切场所，以向公众表明下列内容的位置和性质：a．火灾报警和手动控制装置；b．火灾时疏散途径；c．灭火设备；d．具有火灾、爆炸危险的地方或物质。
本标准不适用于GB 4327—84《消防设施图形符号》所覆盖的设计图或地图上用的图形符号。
2 引用标准GB 2893 安全色3 消防安全标志消防安全标志由安全色、边框、以图象为主要特征的图形符号或文字构成的标志，用以表达与消防有关的安全信息。
消防安全标志的颜色应符合GB 2893中的有关规定。
消防安全标志按照主题内容与适用范围的分类，以表格的形式列出。
3．1 火灾报警和手动控制装置的标志3．2 火灾时疏散途径的标志3．3灭火设备的标志3．4 具有火灾、爆炸危险的地方或物质的标志3．53．5．3 方向辅助标志应该与3．1—3．4中的有关标志联用，指示被联用标志所表示意义的方向。
表5只列出左向和左下向的方向辅助标志。
根据实际需要，还可以制作指示其他方向的方向辅助标志(见图1、图3c)。
3．5．4 在标志远离指示物时，必须联用方向辅助标志。
如果标志与其指示物很近，人们一眼即可看到标志的指示物，方向辅助标志可以省略。
3．5．5 方向辅助标志与3．1—3．4中的图形标志联用时，如系指示左向(包括左下、左上)和下向，则放在图形标志的左方；如系指示右向(包括右下、右上)。
则放在图形标志的右方(见图1、图3c)。
3．5．6 方向辅助标志的颜色应与联用的图形标志的颜色统一(见图1、图2c)。
图1 方向辅助标志使用举例3．6 文字辅助标志3．6．1 将3．1～3．4中图形标志的名称用黑体字写出来加上适当的背底色即构成文字辅助标志。
消防安全标志GB 13495—92国家技术监督局1992—06—12批准1993—03—01实施本标准参照采用国际标准ISO 6309—1987《消防——安全标志》。
1 主题内容与适用范围1．1 本标准规定了与消防有关的安全标志及其标志牌的制作、设置位置。
1．2 本标准的应用领域要尽可能广泛地扩大到需要或者应该的一切场所，以向公众表明下列内容的位置和性质：a．火灾报警和手动控制装置；b．火灾时疏散途径；c．灭火设备；d．具有火灾、爆炸危险的地方或物质。
本标准不适用于GB 4327—84《消防设施图形符号》所覆盖的设计图或地图上用的图形符号。
2 引用标准GB 2893 安全色3 消防安全标志消防安全标志由安全色、边框、以图象为主要特征的图形符号或文字构成的标志，用以表达与消防有关的安全信息。
消防安全标志的颜色应符合GB 2893中的有关规定。
消防安全标志按照主题内容与适用范围的分类，以表格的形式列出。
3．1 火灾报警和手动控制装置的标志3．2 火灾时疏散途径的标志3．3灭火设备的标志3．4 具有火灾、爆炸危险的地方或物质的标志3．53．5．3 方向辅助标志应该与3．1—3．4中的有关标志联用，指示被联用标志所表示意义的方向。
表5只列出左向和左下向的方向辅助标志。
根据实际需要，还可以制作指示其他方向的方向辅助标志(见图1、图3c)。
3．5．4 在标志远离指示物时，必须联用方向辅助标志。
如果标志与其指示物很近，人们一眼即可看到标志的指示物，方向辅助标志可以省略。
3．5．5 方向辅助标志与3．1—3．4中的图形标志联用时，如系指示左向(包括左下、左上)和下向，则放在图形标志的左方；如系指示右向(包括右下、右上)。
则放在图形标志的右方(见图1、图3c)。
3．5．6 方向辅助标志的颜色应与联用的图形标志的颜色统一(见图1、图2c)。
图1 方向辅助标志使用举例3．6 文字辅助标志3．6．1 将3．1～3．4中图形标志的名称用黑体字写出来加上适当的背底色即构成文字辅助标志。
消防安全标志图例第一部分：提示类标志消防手动报警按钮标志消火栓起泵按钮发声警报器标志消防水带标志防火卷帘按钮标志防火门标志阀门状态表示牌屋顶水箱标志消防水池标志灭火设备标志室内消火栓标志灭火器标志设有安全警报系统的安全出口标报警阀组标志末端试水标志机械排烟口标志正压送风口标志消防稳压泵标志火警电话标志消防控制室标志消防水泵房柴油发电机房储油间消火栓水泵接合器标志喷淋水泵接合器标志消防电梯标志气压罐标志电脑30示屏标志双回路电源标志防火卷帘控制柜标志消防报警联动主机控制柜标志消防广播控制柜标志消防排烟阀控制柜标志消防正压风机控制柜标志湿式报警阀标志喷淋泵标志消火栓泵标志水力警铃标志总平面布局标志疏散指示图标志第二部分：警示类标志电梯提示标志防火卷帘地面警示标志防火卷帘墙面标志安全出口标志防火间距标志消防车道标志易燃易爆场所禁带火种标志易燃易爆场所禁穿化纤类服装标志禁止吸烟标志10禁止穿钉鞋标志11 禁止存放易燃物品标志12禁止烟火标志13 严禁住宿与生产、存储、用14 电闸下严禁堆放可燃物品15 仓库物品堆放要符合16 配电箱下严禁堆放可燃物品17 严禁私拉、线18易燃气体标志19易燃液体标志易燃固体标志20氧化剂标志21当心火灾标志22第三部分：操作类灭火器使用说明消火栓使用说明。
消防安全标志标识图列汇
总
It was last revised on January 2, 2021
消防安全标志、标识图列
附录以表格方式规定了消防安全四个能力建设中标志、标识的图例和设置要求。
对图例之外的其他需设置标志的可结合实际制定。
消防安全标志、标识牌宜用坚固耐用的材料制作，如金属板、塑料板、木板、荧光材料等，但不应采用易燃材料。
用于室内的消防安全标志可以用粘贴力强的不干胶材料制作。
表消防安全四个能力建设标志
序号标志图例名称设置说明

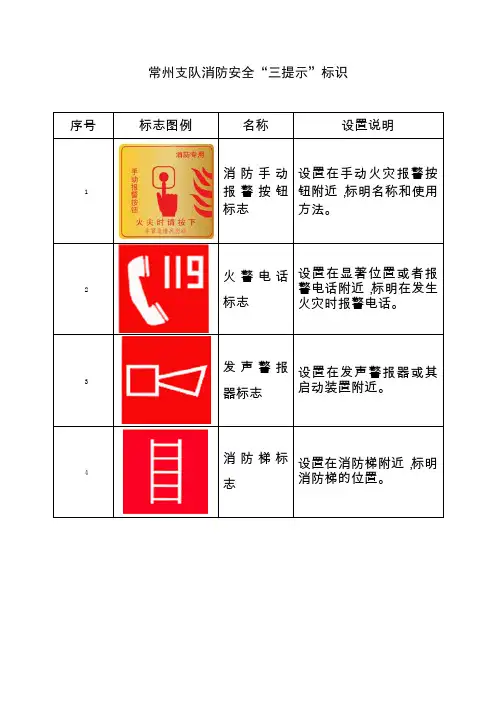

1 消防手动报警按
钮标志
设置在手动火灾报警按钮附近，
标明名称和使用方法。
2 火警电话标志
FIRE TELEPHONE
设置在显著位置或者报警电话附
近，标明在发生火灾时报警电
话。
3 发声警报器标志
FIRE TELEPHONE
设置在发声警报器或其启动装置
附近。
表（续）
序号标志图例名称设置说明
4 消防梯标志
FIRE LADDER
设置在消防梯附近，标明消防梯
的位置。
5 消防电梯标志设置在消防电梯口，标明消防电梯的位置。
6 消火栓水泵接合
器标志
设置在消火栓水泵接合器或附近
的墙面上，标明名称和供水系
统。
7 喷淋水泵接合器
标志
设置在喷淋水泵接合器或附近的
墙面上，标明名称和供水系统。
8 消防水带标志
FIRE HOSE
设置在消防水带附近位置。
表（续）
序号标志图例名称设置说明
9 地下消火栓标志
FLUSH FIRE
HYDRANT
设置在室外地下消火栓附近或墙
面上，标明名称和位置。
10 地上消火栓标志
POST FIRE
HYDRANT
设置在室外地上消火栓附近或墙
面上，标明名称和位置。
11 如图1 灭火器使用标志设置在灭火器设置点的上方或灭火器箱箱体上面，标明操作使用方法、维护保养责任人。
12 如图2、图3 室内消火栓标志设置在室内消火栓箱门上，标明名称、操作使用方法、维护保养责任人。
13 防火卷帘地面标
志
设置在防火卷帘下方地面上，标
明“防火卷帘下方禁放物品”。
14
防火卷帘按钮标
志
设置在防火卷帘按钮旁边，标明
操作方法。
表（续）
序号标志图例名称设置说明
15 防火门标志
设置在防火门附近或上面，提示
常闭防火门保持关闭（结合单位
实际，标识既可为横向、也可为
纵向）。
16 消防水池标志
设置在消防水池醒目位置，标明
取水口、容积、维护保养责任
人。
17 灭火设备标志
FIRE-FIGHTING
EQUIPMENT
设置在灭火设备附近，标明灭火
设备位置。
一般搭配其他文字说
明。
18 报警阀组标志设置在湿式报警阀组附近，标明测试方法。
19 末端试水标志设置末端试水装置附近，标明测试和操作方法等。
表（续）
序号标志图例名称设置说明
20 机械排烟口标志设置在机械排烟系统的排烟口、排烟阀附近适当位置，标明禁止遮挡。
21 正压送风口标志设置在机械防烟系统的正压送风口附近适当位置，标明禁止遮挡。
22 消防稳压泵标志设置在消防稳压泵附近，标明稳压泵注意事项和稳压泵的位置。
23 消防控制室标志设置在消防控制室门口。
24 消防宣传站标志设置在消防宣传站门口。
25 电梯提示标志设置在电梯口。
表（续）
序号标志图例名称设置说明
26 气压罐标志设置在气压罐上。
27 电脑CRT主机显
示屏标志
设置在电脑CRT主机适当位置。
28 双回路电源标志设置在双回路电源适当位置。
29 防火卷帘控制柜
标志
设置在防火卷帘控制柜上，数量
多时编号。
30 消防报警联动主
机控制柜标志
设置在消防报警联动主机控制柜
上。
31 消防广播控制柜
标志
设置在消防广播控制柜上。
32 消防排烟阀控制
柜标志
设置在消防排烟阀控制柜上。
33 消防正压风机控
制柜标志
消火栓泵控制柜、喷淋控制柜、
配电室、消防水箱、消防电话插
孔、消防排烟控制柜、消防送风
控制柜等设施的标识，参照此图
样式制作。
结合单位实际，标识
既可为横向、也可为纵向。
表（续）
序号标志图例名称设置说明
34 湿式报警阀标志设置在湿式报警阀或附近的墙面上。
35 喷淋泵标志设置在喷淋泵或附近的墙面上。
36 水力警铃标志设置在水力警铃附近的墙面上。
37 总平面布局标志设置在单位显著位置，标明单位的消防水源、消防车通道、消防安全重点部位、安全出口和疏散路线、主要消防设施位置等内容。
表（续）
序号标志图例名称设置说明
38 疏散指示图标志设置在房门后中上部或每个楼层显著位置，标明本层疏散路线、安全出口、室内消防设施位置等内容。
39 紧急出口标志
EXIT
设置在安全出口的显著位置，说
明安全出口位置和方向。
40 地面辅助疏散标
志
设置在疏散走道和主要疏散路线
的地面上，能保持视觉连续的灯
光或蓄光疏散指示标志。
41 安全出口标志设置在安全出口旁边，标明严禁锁闭。
42 防火间距标志设置建筑物墙面上，标明“防火间距”字样及宽度，提示严禁占用。
表（续）
序号标志图例名称设置说明
43 消防车道标志设置在消防车道两侧墙面上，标明宽度，提示严禁占用。
44 易燃易爆场所禁
带火种标志
NO MATCHES
设置在易燃易爆场所显著位置，
提示该场所禁止携带火种。
45 易燃易爆场所禁
穿化纤类服装标
志
NO PUTTING ON
CHEMICAL FIBRE
CLOTHING
设置在易燃易爆场所出入口位
置，提示该场所禁穿化纤类服
装。
46 禁止吸烟标志
NO SMOKING
设置在易燃易爆场所、公共聚集
场所显著位置，提示该场所禁止
吸烟。
47 禁止穿钉鞋标志
NO PUTTING
ONSPIKES
设置易燃易爆场所出入口，提示
该场所禁止穿带钉鞋。
表（续）
序号标志图例名称设置说明
48 禁止存放易燃物
品标志
NO FLAMMABLE
MATERALS
设置在不能存放易燃物品的场
所，提示该场所禁止存放易燃物
品。
49 禁止烟火标志
NO BURNING
设置在可燃物品仓库、易燃易爆
场所或其他场所，提示该场所严
禁烟火。
50 易燃气体标志
FLAMMABLE GAS
设置在存放容器上或存放易燃气
体的场所。
可以标明储存的种类
和数量。
51 易燃液体标志
FLAMMABLE
LIQUIDS
设置在盛装容器上或存放易燃液
体的场所。
可以标明储存的种类
和数量。
表（续）
序号标志图例名称设置说明
52 易燃固体标志
FLAMMABLE SOLID
设置在包装箱上或存放易燃固体
的场所。
可以标明储存的种类和
数量。
53 氧化剂标志
OXIDANT
设置在包装箱上或存放氧化剂的
场所。
数字表示氧化剂的种类。
54 当心火灾标志
DANGER OF FIRE
设置在容易发生火灾或发生火灾
造成严重后果的场所。
55 严禁住宿与生
产、存储、经营
场所合用
设置在生产、存储、经营场所。
56 电闸下严禁堆放
可燃物品
设置在电闸上或附近。
57 仓库物品堆放要
符合“五距”要
求
设置在仓库物品堆放处。
58 配电箱下严禁堆
放可燃物品
设置在配电箱上或附近。
表（续）
序号标志图例名称设置说明
59
严禁私拉、乱接
电线
设置在生产经营场所。
图
图
图。
