锌合金由于成型方便，可塑性强，成本低，加工效率高，广泛应用在卫浴，箱包，鞋服辅料中，但锌合金的起泡问题（电镀；喷涂）却一直困恼着五金厂与电镀厂的朋友. 今天我们乐将公司把汇总服务过的多家五金厂电镀厂针就锌合金起泡的经验编集，具体有以下几个方面： 1.锌合金产品设计之始，就要考虑到模具的进料口与排渣口与排气设置。因为进料与排渣的工件流道顺畅不裹气，不产生水渍纹，无暗泡，直接影响后道电镀是否起泡，合格进料与排渣模具压铸出工件，表面光洁，白亮，无水渍纹。 2.模具开发中也要考虑装模机台的吨位，压力，我们就亲身经历一个锌合金电镀后起泡百份20-30事件。一五金厂朋友接一几百万大单，模具开一出8件，不论电镀前处理如何解决总有20-30%起泡，最后将模具堵了4件，改成一模出4 件，再镀就无一起泡。 3.前处理表面的滚光液，抛光膏，氧化层没处理干净，长有出现滚光，滚抛后的工件，表面光亮许多电镀厂酸洗工序的员工就随便酸洗下，导至表面附着的滚光剂没洗净，长长出现起泡。另滚光滚抛厂所选用的滚光剂关系也很大，有些滚光剂中的表面活性剂极难洗去。 4.产品进碱铜（很多做五金朋友俗称的铜底）镀槽前工件表面仍有氧化膜（酸洗的膜）除蜡、除油的膜未处理净.的、所以脱膜很关健，早些年还能使用防染盐脱去，现环保不让排放含防染盐的废水，建议使用LJ-D009脱膜粉，效果优过防染盐，又能退镍层并且COD排放符合国际标准 5.碱铜镀槽有机物,杂质多，游离氰不在范围，化验碱铜缸成份,看是否氰化钠 偏低或氢氧化钠偏高!如添加光剂的小心光亮剂偏高，碱铜缸的清洁很关健，建议3-5天碳处理一次 6.碱铜缸的导电也很重要，阳极是否溶解正常，阳极铜板是否充足都会导至起泡 7.锌合金产品烘箱里出来后起泡；可能是烘箱温度不均匀导致即温度过高.由于压铸的时候不紧密,导致锌合金水渍纹沙眼里容易进酸,酸与锌在即使有表面镀层的情况下依然会发生化学反应,产生大量的氢气H当里面的气压高过大气压一定的程度时加上高温即会产生气泡.
２、电镀新工艺介绍 ２ .1合金电镀 合金电镀一直是电镀新工艺开发的重要领域。以往为取代昴贵的镀镍而开发的铜锡合金，就曾经是一种新工艺。现在的代镍和节镍镀层，也都是各种合金。因为合金可以综合单一金属的优点，并具有单一金属所不具备的新的特性，比如硬度、耐腐蚀性、功能性等。现在已经认识到，电镀作为一种湿法冶金技术，能生产出用电、热方法做不到的新合金。包括在制作非晶态材料和纳米材料方面，电镀技术都是有优势的。合金电镀的原理在传统的理论中是要求两种共沉积的金属的电极电位要接近，如果一个的电位较正，另一个的电位较负，就要采用络合剂将正电位的金属的离子络合，使之放电电位向负的方向移动，与另一金属的电位相近，达到共沉积的目的。这在现在也仍然对合金新工艺的开发有指导意义。但是现在越来越多的合金中的另一种成分的量非常小，就是这种少量的金属分散在另一金属中，却改变了金属的性能。用传统冶金学的观点是这些掺入的金属是占据在主体金属的某些晶格位上，从而改变了金属的物理性能。但实际上，用火法冶金很难把微量金属分散到另一金属中去，而采用电镀的方法则比较容易做到。不过电镀方法得到的合金的结构是否符合冶金学的原理，则是值得探讨的课题。现在已经得到应用的新合金工艺有锌系列，镍系列，铜系列，锡系列，银系列等。锌作为钢铁的优良廉价的防护性镀层被广泛地采用 , 但是自从日本汽车打进欧洲和北美市场,汽车的耐盐防护性就提到了议事日程。〈1〉在开展高耐蚀性镀层的研究中，锌合金的研究引人注目。最先出现的是锡锌合金，这种合金的含锌量在３０％左右时耐盐水喷雾时间最长，出现红锈的时间可达１５００个小时以上。最开始进入实用化的工艺是７０年代末的有机羧酸的中性镀液，后来有柠檬酸镀液，现在我公司已经开发出硫酸盐光亮镀锡锌工艺。在锡锌工艺之后出现的是锌镍工艺。这种工艺由于含镍量在５－１０％，成本比锡锌要低，因此很快得到普及。最先出现的是用于钢板连续电镀的硫酸盐工艺，这大约在１９８２年前后。以后开发出氯化铵型工艺，现在比较成熟的是碱性锌酸盐工艺。这种工艺的特点是抗腐蚀性能特别好，不经钝化的镀层耐盐雾到出现红锈的时间在１５０小时以上。在高温下也仍能维持其优良的防护性能。因此在汽车等行业有较多应用。 在锌镍开发之后两年，锌铁工艺就进入了实用化。锌铁与前面的工艺不同的是铁的含量很小，只在 0.2 到0.6 左右。虽然以前有用于钢板电镀的锌铁合金，其含铁量在１０－２０％，但现在进入实用的还是这种低铁含量的镀层。比较成熟的有锌酸盐工艺。其耐蚀性也很好，但一定要经过钝化才能有高的耐蚀性，当含铁量在 0. 4 左右时，出现红锈的盐水喷雾时间可达１５００小时以上。现在，我公司已经开发出氯化钠型锌铁新工艺，并有黄色、彩色等高耐蚀性的钝化产品。 在欧洲还有用锌钴合金工艺的,这种工艺与锌铁一样,可以不用银盐做出黑色钝化膜。含钴量也仅在1%左右. 镍一直是电镀加工工业中的重要镀种，由于镍资源的紧张和价格昂贵，开发镍合金电镀是节镍的一种选择。同时，有些镍合金的功能性能也是市场所需要的，因此，镍基合金的应用也很广泛。镍铁合金不仅可节约部分镍，而且镀层性能也比纯镍镀层要好。这种镀层的含铁量在 7%-30% 左右，镀层中的含铁量与镀液中的镍铁比例成正比。也有采用镍锰铁合金电镀工艺的报导。 <2 >用于装饰的镍合金更多，特别是黑色镀层方面，不少是用的镍合金，比如镍锡，镍钴，镍镉等。铜镍合金更是在装饰电镀中有较多的应用。 <3 >铜合金如铜锡合金，铜锌合金，很早就有大量的应用。这方面的新工艺的主攻方向是以非氰化物络合物来取代氰化物，比如焦磷酸盐，柠檬酸盐镀铜合金等。锡作为钎焊性镀层主要是用在电子电镀行业，但也可以用在装饰和防护方面，比如代银的锡合金，用于罐头盒防腐的镀锡工艺等。但主要还是电子工业中有大量应用，现在用得最多的仍然是锡铅合金。也有锡铈，锡铋等。当前的趋势是采用无氟和无铅的新工艺取代老工艺。<4 >其它贵金属的合金主要是用在装饰和功能性方面，这里就不一一加以介绍。正如前面讲到的，由于合金电镀技术的开发可能产生出一些新的合金，这不仅在表面处理业有重要意义，对材料学科也有重要意义。因此，在新世纪，对合金电镀的研究仍会加紧进行。 特别是在多元合金，包括三元、四元合金等的开发上还有很大的空间 2.2电子电镀 如前所述，21世纪被称为高信息化世纪。所谓高信息化世纪就是以因特网为传播工具的信息爆炸的世纪。在这个世纪内，电子产品的品种和产量将有更快更大的发展，这给电子电镀业也带来很大的机遇和挑战。因此，现在新工艺的开发有很大的比重将放在电子电镀方面。 所谓电子电镀就是用于电子产品或电子工业的电镀技术。用于电子行业的镀层有很多，包括导电性镀层，钎焊性镀层，信息载体镀层，电磁屏蔽镀层，电子功能性镀层，印刷电路板电镀，电子构件防护性镀层，电子产品装饰性镀层等。电子电镀工艺除了少数是利用了传统的工艺以外，大多数是近几十年开发的新工艺。比如非金属电镀新工艺，化学镀新工艺，贵金属电镀新工艺，合金电镀新工艺等。 以印刷线路板的电镀为例，它是以孔金属化为中心的综合了前处理、化学镀、电镀、退镀等技术的工艺。印

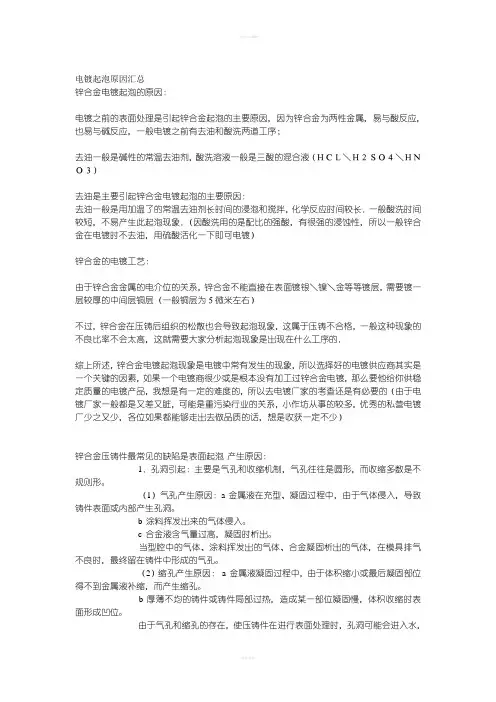

锌合金电镀起泡原因与解决方法 锌合金由于成型方便，可塑性强，成本低，加工效率高，广泛应用在卫浴，箱包，鞋服辅料中，但锌合金的起泡问题（电镀；喷涂）却一直困恼着五金厂与电镀厂的朋友. 今天我们把汇总服务过的多家五金厂电镀厂针就锌合金起泡的经验编集，具体有以下几个方面： 1.锌合金产品设计之始，就要考虑到模具的进料口与排渣口与排气设置。因为进料与排渣的工件流道顺畅不裹气，不产生水渍纹，无暗泡，直接影响后道电镀是否起泡，合格进料与排渣模具压铸出工件，表面光洁，白亮，无水渍纹。 2.模具开发中也要考虑装模机台的吨位，压力，我们就亲身经历一个锌合金电镀后起泡百份20-30事件。一五金厂朋友接一几百万大单，模具开一出8件，不论电镀前处理如何解决总有20-30%起泡，最后将模具堵了4件，改成一模出4 件，再镀就无一起泡。 3.前处理表面的滚光液，抛光膏，氧化层没处理干净，长有出现滚光，滚抛后的工件，表面光亮许多电镀厂酸洗工序的员工就随便酸洗下，导至表面附着的滚光剂没洗净，长长出现起泡。另滚光滚抛厂所选用的滚光剂关系也很大，有些滚光剂中的表面活性剂极难洗去。 4.产品进碱铜（很多做五金朋友俗称的铜底）镀槽前工件表面仍有氧化膜（酸洗的膜）除蜡、除油的膜未处理净.的、所以脱膜很关健，早些年还能使用防染盐脱去，现环保不让排放含防染盐的废水，建议使用LJ-D009脱膜粉，效果优过
防染盐，又能退镍层并且COD排放符合国际标准 5.碱铜镀槽有机物,杂质多，游离氰不在范围，化验碱铜缸成份,看是否氰化钠偏低或氢氧化钠偏高!如添加光剂的小心光亮剂偏高，碱铜缸的清洁很关健，建议3-5天碳处理一次 6.碱铜缸的导电也很重要，阳极是否溶解正常，阳极铜板是否充足都会导至起泡 7.锌合金产品烘箱里出来后起泡；可能是烘箱温度不均匀导致即温度过高. 由于压铸的时候不紧密,导致锌合金水渍纹沙眼里容易进酸,酸与锌在即使有表面镀层的情况下依然会发生化学反应,产生大量的氢气H当里面的气压高过大气压一定的程度时加上高温即会产生气泡.
压铸锌合金电镀问题分析 压铸锌合金电镀问题分析锌合金压铸件镀前处理合理与否，是电镀成败的关键。但在其镀前处理过程中，往往会将其前处理等同于其它金属材料的前处理，或者忽视了其中某个工序，而造成大量镀件返工或报废。由于锌合金压铸件的特殊性，故返工很难，这就是锌合金压铸件在电镀过程中废品率高的原因。 2锌合金压铸件镀前处理的注意事项 2(1了解锌合金压铸件的结构特性 锌合金压铸件表面很像蒸馍表面，有一层0(02,0(10mln厚、光滑致密的金属层，在其下方则是疏松、多孔的结构。因此在机械抛光时，严防抛穿其光滑致密层，避免疏松、多孔的内材暴露，致使镀层产生起泡、脱皮等不良现象。 为什么说前处理工艺左右了锌合金压铸件电镀的合格率? 锌合金压铸件与、一般钢铁件相比较有以下差别: 1)锌合金压铸件材料为锌(铝合金，较钢铁要活泼得多，在酸、碱中 2)锌合金压铸件表面适于电镀的表面只有0(05,0(厚，下面均为不适于电镀的多孔层。此表面也存在着压铸加工中易 3)锌合金件多为腔体件，零件形状复杂，在前处理和预镀后，必须经 针对以上锌合金压铸件的特点，必须制定出一套适合于此类零件的 (1)磨抛光钢件的磨抛光比较简单，只要求表面状态合格，零件不应有 (2)脱脂磨抛后的零件需使用三氯乙烯溶剂，除去零件表面的抛光膏， (3)电解脱脂钢铁件可在强碱溶液中作阳板脱脂，而锌合金件的性质，,2min。为了使阴极脱脂后的黑膜除去，还要在阴极脱脂后，作0(5,1min的阳极脱脂去除黑膜。
(4)活化钢铁件表面的氧化膜可以在盐酸，硫酸溶液中除去。锌合金件,30s)，并且清洗要净。 (5)预镀钢铁件的预镀可采用氰化铜或暗镍，主要目的是防止在酸性光亮铜 而锌合金件预镀时，需将零件所有部分镀上，防止加厚镀时，与溶 锌合金件预镀铜前，最好设预浸工序，预浸采用0(5,,l,的氰化钠溶液，不经水洗，直接入槽。 如果采用作镍预镀层，钢铁件可采用普通暗镍工艺。锌合金件必须,5,的柠檬酸溶液_禾经水洗入槽。“预镀层必须保证厚度，防止因镀层过薄，而铜向锌渗产生锕(锌脆 如果能按以上的前处理和预镀后，零件即可按一般电镀工艺进行加厚。 锌合金基体材料电镀故障及处理:锌合金镀前处理的故障分析 (2009/09/15 15:47) 1(锌合金压铸件本身质量控制 压铸锌合金中铝含量一般在3(5,,4(5,左右，铝可以减少熔融锌对黑色金属(模具)的侵蚀，同时铝又能细化晶粒，强化合金，随着锌合金中铝含量的提高，锌合金的强度及耐冲击性能均有所提高，但当铝含量超过4(5,时，其力学性能则不再明显增加，而冲击韧性却反而降低。锌合金中铜元素的含量不得超过 1.5,，在此值下，能显著抑止锌合金的晶间腐蚀，提高锌合金的强度和硬度，合金中微量的镁元素约在0(04,左右，不宜太高。合金中铅、锡、铁、硅等作为杂质元素，含量越低越好，而且合金中铅、硅元素对电镀质量的影响较大。还有就是易被忽视也难以消除的是合金中铁杂质的影响，铁与铝能产生硬质的铁铝化合物，对电镀前的抛光和机械加工都有不利的形响。 压铸锌合金过程中，封孔比压用于克服压射缸内活塞移动和压射冲头与压室之间的摩擦力，使液态锌合金被推到内浇口附近，此值不能太大，太大则易卷入气体
1."霉点"是现象﹐实质是金属电镀层被氧化和腐蚀。 2.这种现象是电镀业界常见的不良，主要原因还是潮湿环境所致。 从机理上分析，在相对湿度大于65%时，金属表面通过毛细吸附作用会产生一层均匀而细薄的水膜，再加上温度的周期性变化，会形成凝露，继而形成微电池，属电化学腐蚀。因为此种凝露现象所形成的电解液，酸性低，体积（或数量）较小，分布均匀，所以腐蚀程度较轻。 从不良现象来看﹐"霉点"只出现在没有贴着透明胶纸的两端(物料是并列贴在透明胶纸上的包装方式)﹐正是暴露在空气中的部位。而贴着透明胶纸的面无"霉点"现象。 3.此料存放在湖北的时间(5月底到7月初)正好碰上梅雨季节。梅雨出现在每年6月中旬到7月上、中旬初夏。持续连绵的阴雨、温高湿大是梅雨的主要特征。当时湖北厂仓库尚处于建设中﹐无温湿度管控。 4.从金属腐蚀学理论分析，决定金属耐蚀性的因素有3个，即金属本身、介质特性和环境条件﹐因此改善方式可以从以下几个方面考虑。 a)提高部件的耐蚀性﹕电镀件增加镀层厚度、改变镀种等，不仅会大幅度提高成本，还不一定能解决根本问题。 b)更改包装：使用真空包装﹐直接隔绝外界环境的影响。成本高﹐比较难。 c)改善储存环境：环境条件决定着介质特性，自然温度和湿度无法调控，但可以改善。从行业实际情况考察，完全杜绝物料接触湿气不太可能，但如果存储环境得到改善，通风性好，很快水气就蒸发掉，也会有效阻止电化学腐蚀的发生。 d)储存时间缩短，尽可能快速上线使用。成品包装后﹐多层包装﹐也能较好的隔绝湿气。结论﹕ 对于"霉点"这种现象﹐主要是潮湿高温的环境引发﹐现在电镀界尚无彻底解决的办法﹐目前能通过一些措施进行改善﹐以延长"霉点"出现的时间。比较常用的改善措施例如﹕改善包装﹑改善存储环境﹑缩短库存时间。 处理意见﹕ SQM会协助将超过限度的"霉点"物料退给厂商﹐并补回好料。建议厂内改善储存环境﹐缩短库存时间﹐降低此现象出现的可能性。 分析报告B：塑料电镀件上的霉点是由于附着了霉腐微生物而形成。 塑料电镀件霉点分析与讨论和防止方法 在夏季南方的一些塑料电镀厂点常会发现镀件上有一些白色的小斑点，并且很难擦拭掉，影响产品的外观，甚至导致报废。虽然电镀工艺条件正常，却难以避免，甚至会大批量地出现。这是一种比较特殊的电镀问题，称为电镀件霉点。下面结合工艺流程，在讨论分析其成因的基础上，介绍生产中防止此种问题发生的方法。 工艺流程： 上挂具除油水洗亲水粗化水洗中和水洗预浸催化水洗解胶水洗化学镀镍水洗酸活化闪镀铜水洗酸活化酸性镀铜水洗酸活化水洗镀多层镍水洗酸活化光亮镀铬水洗烘干下挂具检验包装入库 分析与讨论 塑料电镀件上的霉点是由于附着了霉腐微生物而形成的，霉腐微生物的来源、存活条件以及有效附着在电镀件上的阶段及场所是讨论霉点成因及防止方法的关键。 夏季之南方高温潮湿，是霉腐微生物活动的时机。进入电镀车间的原料、水、人员、灰尘等都可能带入霉腐微生物及其孢子，而霉腐微生物只要有足够的水分（湿度），即使其它氮化合物、碳化合物、矿物质和维生素等营养物质极少时也能生长；即使完全没有外界营养物质，只要湿度、温度、PH值等条件合适，霉菌孢子靠本身储存的养料，也能发育到一定程
电镀diàndù (Electroplating) 电镀的概述:利用电解作用使金属或其它材料制件的表面附着一层金属膜的工艺。可以起到防止腐蚀,提高耐磨性、导电性、反光性及增进美观等作用 电镀的主要用途是什么？ 1、提高金属制品或者零件的耐蚀性能。例如钢铁制品或者零件表面镀锌。 2、提高金属制品的防护-装饰性能。例如钢铁制品表面镀铜、镀镍镀铬等。 3、修复金属零件尺寸。例如轴、齿轮等重要机械零件使用后磨损，可采用镀铁、镀铬等祸福其尺寸。 4、电镀还可赋予某种制品或零件某种特殊的功能。例如镀硬铬可提高其耐磨性能等。 电镀的概念 就是利用电解原理在某些金属表面上镀上一薄层其它金属或合金的过程。电镀时，镀层金属做阳极，被氧化成阳离子进入电镀液；待镀的金属制品做阴极，镀层金属的阳离子在金属表面被还原形成镀层。为排除其它阳离子的干扰，且使镀层均匀、牢固，需用含镀层金属阳离子的溶液做电镀液，以保持镀层金属阳离子的浓度不变。电镀的目的是在基材上镀上金属镀层，改变基材表面性质或尺寸.电镀能增强金属的抗腐蚀性(镀层金属多采用耐腐蚀的金属)、增加硬度、防止磨耗、提高导电性、润滑性、耐热性、和表面美观。 电镀作用 利用电解作用在机械制品上沉积出附着良好的、但性能和基体材料不同的金属覆层的技术。电镀层比热浸层均匀，一般都较薄，从几个微M到几十微M 不等。通过电镀，可以在机械制品上获得装饰保护性和各种功能性的表面层，还可以修复磨损和加工失误的工件。镀层大多是单一金属或合金，如钛靶、锌、镉、金或黄铜、青铜等；也有弥散层，如镍-碳化硅、镍-氟化石墨等；还有覆合层,如钢上的铜-镍-铬层、钢上的银-铟层等。电镀的基体材料除铁基的铸铁、钢和不锈钢外,还有非铁金属,如ABS塑料、聚丙烯、聚砜和酚醛塑料，但塑料电镀前,必须经过特殊的活化和敏化处理。 电镀原理 在盛有电镀液的镀槽中，经过清理和特殊预处理的待镀件作为阴极，用镀覆金属制成阳极，两极分别与直流电源的负极和正极联接。电镀液由含有镀覆金属的化合物、导电的盐类、缓冲剂、pH调节剂和添加剂等的水溶液组成。通电后，电镀液中的金属离子，在电位差的作用下移动到阴极上形成镀层。阳极的金属形成金属离子进入电镀液，以保持被镀覆的金属离子的浓度[1]。在有些情况下，如镀铬，是采用铅、铅锑合金制成的不溶性阳极，它只起传递电子、导通电流的作用。电解液中的铬离子浓度，需依靠定期地向镀液中加入铬化合物来维
电镀基本原理 电镀是一种电化学过程，也是一种氧化还原过程.电镀的基本过程是将零件浸在金属盐的溶液中作为阴极，金属板作为阳极，接直流电源后，在零件上沉积出所需的镀层. 例如：镀镍时，阴极为待镀零件，阳极为纯镍板，在阴阳极分别发生如下反应： 阴极(镀件)：Ni2++2e→Ni (主反应) 2H++e→H2↑ (副反应) 阳极(镍板)：Ni －2e→Ni2+ (主反应) 4OH-－4e→2H2O+O2+4e (副反应) 不是所有的金属离子都能从水溶液中沉积出来，如果阴极上氢离子还原为氢的副反应占主要地位，则金属离子难以在阴极上析出.根据实验，金属离子自水溶液中电沉积的可能性，可从元素周期表中得到一定的规律，如表1.1所示 阳极分为可溶性阳极和不溶性阳极，大多数阳极为与镀层相对应的可溶性阳极，如：镀锌为锌阳极，镀银为银阳极，镀锡-铅合金使用锡-铅合金阳极.但是少数电镀由于阳极溶解困难，使用不溶性阳极，如酸性镀金使用的是多为铂或钛阳极.镀液主盐离子靠添加配制好的标准含金溶液来补充.镀铬阳极使用纯铅，铅-锡合金，铅-锑合金等不溶性阳极. ★电镀基本工艺及各工序的作用 2.1 基本工序 (磨光→抛光)→上挂→脱脂除油→水洗→(电解抛光或化学抛光)→酸洗活化→(预镀)→电镀→水洗→(后处理)→水洗→乾燥→下挂→检验包装 2.2 各工序的作用 2.2.1 前处理：施镀前的所有工序称为前处理，其目的是修整工件表面，除掉工件表面的油脂，锈皮，氧化膜等，为后续镀层的沉积提供所需的电镀表面.前处理主要影响到外观,结合力，据统计，60%的电镀不良品是由前处理不良造成，所以前处理在电镀工艺中占有相当重要的地位.在电镀技术发达的国家，非常重视前处理工序，前处理工序占整个电镀工艺的一半或以上，因而能得到表面状况很好的镀层和极大地降低不良率. 喷砂：除去零件表面的锈蚀，焊渣，积碳，旧油漆层，和其它干燥的油污；除去铸件，锻件或热处理后零件表面的型砂和氧化皮；除去零件表面的毛刺和和方向性磨痕；降低零件表明的粗糙度，以提高油漆和其它涂层的附著力；使零件呈漫反射的消光状态 磨光：除掉零件表明的毛刺，锈蚀，划痕，焊缝，焊瘤，砂眼，氧化皮等各种宏观缺陷，以提高零件的平整度和电镀质量. 抛光：抛光的目的是进一步降低零件表面的粗糙度，获得光亮的外观.有机械抛光，化学抛光，电化学抛光等方式. 脱脂除油：除掉工件表面油脂.有有机溶剂除油，化学除油，电化学除油，擦拭除油，滚筒除油等手段. 酸洗：除掉工件表面锈和氧化膜.有化学酸洗和电化学酸洗. 2.2.2 电镀 在工件表面得到所需镀层，是电镀加工的核心工序，此工序工艺的优劣直接影响到镀层的各种性能.此工序中对镀层有重要影响的因素主要有以下几个方面： 2.2.2.1主盐体系 每一镀种都会发展出多种主盐体系及与之相配套的添加剂体系.如镀锌有氰化镀锌，锌酸盐镀锌，氯化物镀锌(或称为钾盐镀锌)，氨盐镀锌，硫酸盐镀锌等体系. 每一体系都有自己的优缺点，如氰化镀锌液分散能力和深度能力好，镀层结晶细致，与基体结合力好，耐蚀性好，工艺范围宽，镀液稳定易操作对杂质不太敏感等优点.但是剧毒，严

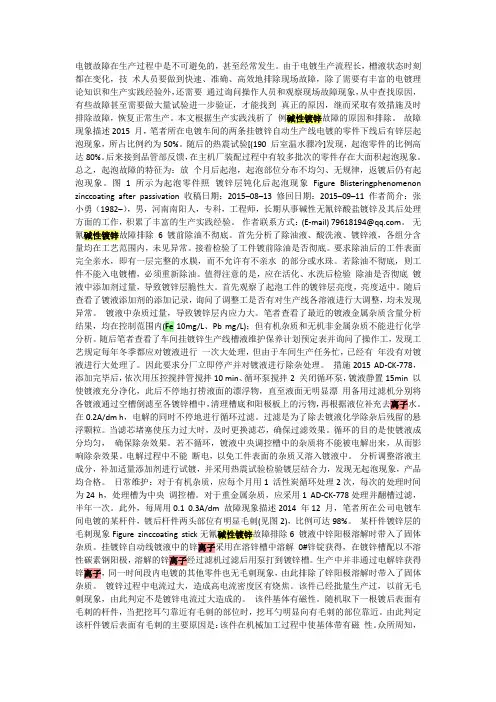

锌合金电镀起泡解决方法 锌合金压铸件目前广泛应用于各种装饰方面，如领带夹、皮带扣、各种金属饰扣等，因而对铸件表面质量要求高，并要求有良好的表面处理性能。而锌合金压铸件最常见的缺陷是表面起泡。铸件表面在以下情况下有鼓起的包称之为起泡，是铸件内缺陷的外部表现。 (1)压铸出来就发现。 (2)抛光或加工后显露出来。 (3)喷漆或电镀后出现。 (4)放置一段时间后发现。 产生原因 1.孔洞引起：主要是气孔和收缩机制，气孔往往是圆形，而收缩多数是不规则形。 气孔产生原因：a金属液在充型、凝固过程中，由于气体侵入，导致铸件表面或内部产生孔洞。b涂料挥发出来的气体侵入。c 合金液含气量过高，凝固时析出。当型腔中的气体、涂料挥发出的气体、合金凝固析出的气体，在模具排气不良时，最终留在铸件中形成的气孔。 缩孔产生原因：a金属液凝固过程中，由于体积缩小或最后凝固部位得不到金属液补缩，而产生缩孔。b 厚薄不均的铸件或铸件局部过热，造成某一部位凝固慢，体积收缩时表面形成凹位。由于气孔和缩孔的存在，使压铸件在进行表面处理时，孔洞可能会进入水，当喷漆和电镀后进行烘烤时，孔洞内气体受热膨胀;或孔洞内水会变蒸气，
体积膨胀，因而导致铸件表面起泡。 2.晶间腐蚀引起：锌合金成分中有害杂质：铅、镉、锡会聚集在晶粒交界处导致晶间腐蚀，金属基体因晶间腐蚀而破碎，而电镀加速了这一祸害，受晶间腐蚀的部位会膨胀而将镀层顶起，造成铸件表面起泡。特别是在潮湿环境下晶间腐蚀会使铸件变形、开裂、甚至破碎。 3.裂纹引起：水纹、冷隔纹、热裂纹。 水纹、冷隔纹：金属液在充型过程中，先进入的金属液接触型壁过早凝固，后进入金属液不能和已凝固金属层熔合为一体，在铸件表面对接处形成叠纹，出现条状缺陷，见图2。水纹一般是在铸件表面浅层;而冷隔纹有可能渗入到铸件内部。热裂纹：a 当铸件厚薄不均，凝固过程产生应力;b过早顶出，金属强度不够;c顶出时受力不均;d过高的模温使晶粒粗大;e有害杂质存在。 当压铸件存在水纹、冷隔纹、热裂纹，电镀时溶液会渗入到裂纹中，在烘烤时转化为蒸气，气压顶起电镀层形成起泡。 解决缺陷方案 控制气孔产生，关键是减少混入铸件内的气体量，理想的金属流应不断加速地由喷嘴经过分流锥和浇道进入型腔，形成一条顺滑及方向一致的金属流，采用锥形流道设计，即浇流应不断加速地由喷嘴向内浇口逐渐减少，可达到这个目的。在充填系统中，混入的气体是由于湍流与金属液相混合而形成气孔，从金属液由浇铸系统进入型腔的模拟压铸过程的研究中，明显看出浇道中尖锐的转变位和递增的浇道截面积，都会使金属液流出现湍流而卷气，平稳的金属液才有利于气
回到主页 电镀锌的原理和工艺 电镀:就是利用电解,在制件表面形成均匀、致密、结合良好的金属或合金沉积 层的过程。 一. 电镀锌: (一)概述 与其他金属相比,锌是相对便宜而又易镀覆的一种金属,属低值防蚀电镀层.被 广泛用于保护钢铁件,特别是防止大气腐蚀,并用于装饰.镀覆技术包括槽镀(或挂 镀)、滚镀（适合小零件）、自动镀和连续镀（适合线材、带材）. 目前,国内按电镀溶液分类,可分为四大类: 1．氰化物镀锌: 由于(CN)属剧毒,所以环境保护对电镀锌中使用氰化物提出了严格限制,不断促 进减少氰化物和取代氰化物电镀锌镀液体系的发展.要求使用低氰(微氰)电镀液. 采用此工艺电镀后,产品质量好,特别是彩镀,经钝化后色彩保持好. 2．锌酸盐镀锌: 此工艺是由氰化物镀锌演化而来的.目前国内形成两大派系,分别为: a)武汉材保所的”DPE”系列 b)广电所的”DE”系列. 都属于碱性添加剂的锌酸盐镀锌;PH值为12.5~13. 采用此工艺,镀层晶格结构为柱状,耐腐蚀性好,适合彩色镀锌. 典型配方: NaOH-------------110~120g/l ZnO---------------11~12g/l 94------------------5~7g/l 94为产品代号是”DPE-Ⅱ”和乙醇胺的结合物. 注意:产品出槽后—>水洗—>出光(硝酸+盐酸) —>水洗—>钝化—>水洗—>水 洗—>烫干—>烘干—>老化处理(烘箱内80~90oC). 3．氯化物镀锌 此工艺在电镀行业应用比较广泛,所占比例高达40%. 钝化后(兰白)可以锌代铬(与镀铬相媲美),特别是在外加水溶性清漆后,外行人 是很难辩认出是镀锌还是镀铬的. 此工艺适合于白色钝化(兰白,银白).在客户无特殊要求时,最好是选择银白钝 化(色泽保持较稳定). 典型配方: KCl----------------------180~220g/l ZnCl---------------------65~75g/l H 3BO 3 -------------------25~30g/l(缓冲剂). PH值:5~5.5 CI-87--------------------15~20g/l(光亮剂). 4．硫酸盐镀锌
锌合金压铸件起泡缺陷分析 锌合金压铸件目前广泛应用于各种装饰方面，如领带夹、皮带扣、各种金属饰扣等，因而对铸件表面质量要求高，并要求有良好的表面处理性能。而锌合金压铸件最常见的缺陷是表面起泡。 铸件表面在以下情况下有鼓起的包称之为起泡，是铸件内缺陷的外部表现。 （1）压铸出来就发现。 （2）抛光或加工后显露出来。 （3）喷漆或电镀后出现。 （4）放置一段时间后发现。 产生原因 1．孔洞引起：主要是气孔和收缩机制，气孔往往是圆形，而收缩多数是不规则形。 气孔产生原因：a 金属液在充型、凝固过程中，由于气体侵入，导致铸件表面或内 部产生孔洞。b 涂料挥发出来的气体侵入。c 合金液含气量过高，凝固时析出。当型腔 中的气体、涂料挥发出的气体、合金凝固析出的气体，在模具排气不良时，最终留在铸 件中形成的气孔。 缩孔产生原因：a 金属液凝固过程中，由于体积缩小或最后凝固部位得不到金属液 补缩，而产生缩孔。b 厚薄不均的铸件或铸件局部过热，造成某一部位凝固慢，体积收 缩时表面形成凹位。由于气孔和缩孔的存在，使压铸件在进行表面处理时，孔洞可能会 进入水，当喷漆和电镀后进行烘烤时，孔洞内气体受热膨胀；或孔洞内水会变蒸气，体 积膨胀，因而导致铸件表面起泡。模具行业门户网站 2．晶间腐蚀引起：锌合金成分中有害杂质：铅、镉、锡会聚集在晶粒交界处导致 晶间腐蚀，金属基体因晶间腐蚀而破碎，而电镀加速了这一祸害，受晶间腐蚀的部位会 膨胀而将镀层顶起，造成铸件表面起泡。特别是在潮湿环境下晶间腐蚀会使铸件变形、 开裂、甚至破碎。 3．裂纹引起：水纹、冷隔纹、热裂纹。 水纹、冷隔纹：金属液在充型过程中，先进入的金属液接触型壁过早凝固，后进入 金属液不能和已凝固金属层熔合为一体，在铸件表面对接处形成叠纹，出现条状缺陷， 见图2。水纹一般是在铸件表面浅层；而冷隔纹有可能渗入到铸件内部。 热裂纹：a 当铸件厚薄不均，凝固过程产生应力；b 过早顶出，金属强度不够；c 顶出时受力不均；d 过高的模温使晶粒粗大；e 有害杂质存在。 当压铸件存在水纹、冷隔纹、热裂纹，电镀时溶液会渗入到裂纹中，在烘烤时转化 为蒸气，气压顶起电镀层形成起泡。 解决缺陷方案 控制气孔产生，关键是减少混入铸件内的气体量，理想的金属流应不断加速地由喷 嘴经过分流锥和浇道进入型腔，形成一条顺滑及方向一致的金属流，采用锥形流道设计 ，即浇流应不断加速地由喷嘴向内浇口逐渐减少，可达到这个目的。在充填系统中，混 入的气体是由于湍流与金属液相混合而形成气孔，从金属液由浇铸系统进入型腔的模拟 压铸过程的研究中，明显看出浇道中尖锐的转变位和递增的浇道截面积，都会使金属液 流出现湍流而卷气，平稳的金属液才有利于气体从浇道和型腔进入溢流槽和排气槽，排

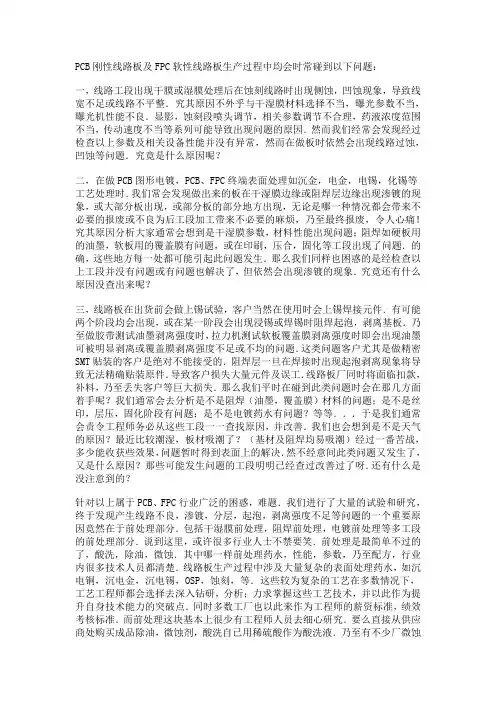

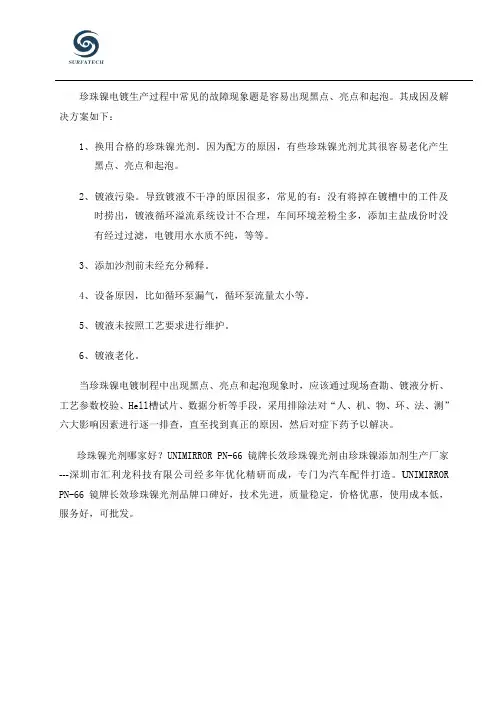

电镀不良的一些情况和解决方法 发布日期：2013-09-04 来源：中国电镀网浏览次数：2097 关注： 加关注 核心提示：电镀不良对策镀层品质不良的发生多半为电镀条件,电镀设备或电镀药水的异常,及人为疏忽所致.通常在现场发生不良时比较容易找出塬 电镀不良对策 镀层品质不良的发生多半为电镀条件,电镀设备或电镀药水的异常,及人为疏忽所致.通常在现场发生不良时比较容易找出塬因克服,但电镀后经过一段时间才发生不良就比较棘手.然而日后与环境中的酸气,氧气,水分等接触,加速氧化腐蚀作用也是必须注意的.以下本章将对电镀不良的发生塬因及改善的对策加以探讨说明. 1.表面粗糙:指不平整,不光亮的表面,通常成粗白状 (1)可能发生的塬因: (2)改善对策: 1.素材表面严重粗糙,镀层无法覆盖平整. 1.若为素材严重粗糙,立即停产并通知客户. 2.金属传动轮表面粗糙,且压合过紧,以至于压伤. 2.若传动轮粗糙,可换备用品使用并检查压合紧度. 3.电流密度稍微偏高,部分表面不亮粗糙(尚未烧焦) 3.计算电流密度是否操作过高,若是应降低电流 4.浴温过低,一般镀镍才会发生) 4.待清晰度回升再开机,或降低电流,并立即检查温控系统. 5.PH值过高或过低,一般镀镍或镀金(过低不会)皆会发生. 5.立即调整PH至标准范围. 6.前处理药液腐蚀底材. 6.查核前处理药剂,稀释药剂或更换药剂 2.沾附异物:指端子表面附着之污物. (1)可能发生的塬因: (2)改善对策: 1.水洗不干净或水质不良(如有微菌). 1.清洗水槽并更换新水.
2.占到收料系统之机械油污. 2.将有油污处做以遮蔽. 3.素材带有类似胶状物,于前处理流程无法去除. 3.须先以溶剂浸泡处理. 4.收料时落地沾到泥土污物. 4.避免落地,若已沾附泥土可用吹气清洁,浸透量很多时,建议重新清洗一次. 5.锡铅结晶物沾附5.立即去除结晶物. 6刷镀羊毛?纤维丝6.更换羊毛?并检查接触压力. 7.纸带溶解纤维丝. 7.清槽. 8.皮带脱落屑. 8.更换皮带. 3.密着性不良:指镀层有剥落.起皮,起泡等现象. (1)可能发生的塬因: (2).改善对策: 1.前处理不良,如剥镍. 1.加强前处理. 2.阴极接触不良放电,如剥镍,镍剥金,镍剥锡铅. 2.检查阴极是否接触不良,适时调整. 3.镀液受到严重污染. 3.更换药水 4.产速太慢,底层再次氧化,如镍层在金槽氧化(或金还塬),剥锡铅. 4,电镀前须再次活化. 5.水洗不干净. 5.更换新水,必要时清洗水槽. 6.素材氧化严重,如氧化斑,热处理后氧化膜. 6.必须先做除锈及去氧化膜处理,一般使用化学抛光或电解抛光. 7.停机化学置换反应造成. 7.必免停机或剪除不良品 8,操作电压太高,阴极导电头及镀件发热,造成镀层氧化. 8.降低操作电压或检查导线接触状况 9,底层电镀不良(如烧焦),造成下一层剥落. 9.改善底层电镀品质. 10.严重.烧焦所形成剥落10.参考NO12处理对策.
电镀品缺陷及原因分析 一、电镀品缺陷分类： 1、前处理造成的缺陷： 漏镀、起泡、漏油、绝缘处沉上镍、擦花 2、电镀过程中造成的缺陷 起砂、麻点、发蒙、镀层烧焦、发黄、发灰、针孔、毛刺、脱落、发雾、发花二、原因分析： 电镀品缺陷一般在电镀过程中电镀出故障才会出现电镀品缺陷，因此，要对电镀故障分析找到问题点，才能对症下药，解决问题 1、判断产生电镀故障原因属于镀液因素，还是非电镀因素，从电镀科学和生产规 律而言，电镀溶液是生产的主体或必要因素，是获得正常镀层的必要条件，镀液成份不正常其它条件再好也不能获得优质镀层，而非电镀因素，如温度、PH 值、电流密度等工艺条件是生产的客体或偶然因素，是获得正常镀层的充分条件，只有在具备条件下才能充分发挥作用。 镀液因素属于不可逆性，其成份调整时，加入容易除去难，如果判断一旦不当，虽然纠正但费力，后果严重，而非镀液因素则具有可逆性，万一判断不当，比较容易纠正，不产生严重后果。 1．1镀液因素：是指电镀环节中由于镀液成份偏离规定范围，而引起镀液性能恶化，从而造成相应的电镀故障，镀液因素包括： 1）镀液中的主盐、络合剂、导电盐、阳极活化剂、缓冲液以及各种添加剂等成份失调 2）镀液中受到各种有害金属离子，氧化剂以及有机杂质感污
3）水质不符，如Ca、Mg离子超标等因素等等 1．2非电镀因素：是指电镀环节中除镀液因素外的其它各种因素1）镀液温度、PH值、电流密度等工艺条件失控 2）工件抛、磨不符，基体表面状态不良 3）工件镀前处理不当 4）受镀时导电不良 5）镀件周转发生沾污、氧化 6）镀后处理中清洗不净 7）干燥不符、工件受潮等等 非电镀因素引起的故障缺陷，正是由于其偶然性诱发原因，而使电镀故障具有特征、程度不一，而且故障往往表面为时有时无，时轻时重等非规律性特征1．3镀液因素的故障原因确定方法 镀液因素造成的故障，通常要通过镀液成份调整，或除杂净化来解决，如判断不当，在初步判断后未经确定，即加料处理，若未能消除故障，不仅造成人力、财力的浪费，而且使故障处理复杂化而延误生产，镀液因素确定方法：1）镀液成分失调：是电镀故障生产常见原因之一，诸如：镀液主盐浓度过低或铬合剂浓度过高，会使沉积速度降低，镀层容易烧焦，主盐浓度 过高或铬合剂浓度过低，会造成镀层粗糙，导电盐过低易导致槽电压升 高，溶液失调应采取镀液分析方法来检查确认故障原因，对症下药。 2）赫尔槽试验方法：电镀品缺陷：针孔、麻点、雾状、发蒙等一般是镀液各种光亮剂、添加剂失调引起，诸如：光亮剂、整平剂、深度剂、走 位剂、柔软剂、湿润剂等等，它们在生产中控制范围小而敏感，稍有失 控对镀层性能能和质量（麻点、针孔、雾状、发蒙等）有着至关重要的
电镀工艺
————————————————————————————————作者：————————————————————————————————日期：
电镀知识 一．电镀工艺的分类： 酸性光亮铜电镀电镀镍/金电镀锡 二．工艺流程： 浸酸→全板电镀铜→图形转移→酸性除油→二级逆流漂洗→微蚀→二级 →浸酸→镀锡→二级逆流漂洗 逆流漂洗→浸酸→图形电镀铜→二级逆流漂洗 →镀镍→二级水洗→浸柠檬酸→镀金→回收→2-3级纯水洗→烘干三．流程说明： （一）浸酸 ①作用与目的： 除去板面氧化物，活化板面，一般浓度在5%，有的保持在10%左右，主要是防止水分带入造成槽液硫酸含量不稳定； ②酸浸时间不宜太长，防止板面氧化；在使用一段时间后，酸液出现浑浊或铜含量太高时应及时更换，防止污染电镀铜缸和板件表面； ③此处应使用C.P级硫酸； （二）全板电镀铜：又叫一次铜，板电，Panel-plating ①作用与目的： 保护刚刚沉积的薄薄的化学铜，防止化学铜氧化后被酸浸蚀掉，通过电镀将其加后到一定程度
②全板电镀铜相关工艺参数：槽液主要成分有硫酸铜和硫酸，采用高酸低铜配方，保证电镀时板面厚度分布的均匀性和对深孔小孔的深镀能力；硫酸含量多在180克/升，多者达到240克/升；硫酸铜含量一般在75克/升左右，另槽液中添加有微量的氯离子，作为辅助光泽剂和铜光剂共同发挥光泽效果；铜光剂的添加量或开缸量一般在3-5ml/L，铜光剂的添加一般按照千安小时的方法来补充或者根据实际生产板效果；全板电镀的电流计算一般按2安/平方分米乘以板上可电镀面积，对全板电来说，以即板长dm×板宽dm×2×2A/ DM2；铜缸温度维持在室温状态，一般温度不超过32度，多控制在22度，因此在夏季因温度太高，铜缸建议加装冷却温控系统； ③工艺维护： 每日根据千安小时来及时补充铜光剂，按100-150ml/KAH补充添加；检查过滤泵是否工作正常，有无漏气现象；每隔2-3小时应用干净的湿抹布将阴极导电杆擦洗干净；每周要定期分析铜缸硫酸铜（1次/周），硫酸（1次/周），氯离子（2次/周）含量，并通过霍尔槽试验来调整光剂含量，并及时补充相关原料；每周要清洗阳极导电杆，槽体两端电接头，及时补充钛篮中的阳极铜球，用低电流0。2—0。5ASD电解6—8小时；每月应检查阳极的钛篮袋有无破损，破损者应及时更换；并检查阳极钛篮底部是否堆积有阳极泥，如有应及时清理干净；并用碳芯连续过滤6—8小时，同时低电流电解除杂；每半年左右具体根据槽液污染状况决定是否需要大处理（活性炭粉）；每两周要更换过滤泵的滤芯；]
锌及锌合金电镀综述 （江苏理工学院 12110101） 摘要：本文综述了锌及锌合金电镀的国内外研究现状。首先介绍了锌电镀的应用及其工艺影响因素；再对几种常用的锌合金电镀作了简要介绍，其中重点介绍了应用最广泛的Zn-Al合金，Zn-Ni合金的国内外现状及电镀原理；最后对锌及锌合金电镀的应用提出了展望。 关键词：锌电镀；锌合金；工艺影响因素；国内外现状 Zinc and Zinc alloy plating review Ding Lihong (Jiangsu Institute of Technology 12110101) Abstract: This paper reviews the research status of zinc and zinc alloy electroplating at home and abroad. First introduces the influence factors and application technology of zinc plating of zinc alloy plating; several are briefly introduced in this paper, which focuses on the Zn-Al alloy widely used at home and abroad, the status and principles of electroplating Zn-Ni alloy; finally on zinc and zinc alloy plating should be looking for presents. Keywords: zinc plating; zinc alloy; effect factors; the status quo at home and abroad
塑料电镀多种问题解决措施塑料电镀，国际上在20世纪50年代已形成规模生产，我国在60～80年代也实现了工业化，当时主要用于纽扣、带扣等小产品，要求镀层不脱皮、表面象金属一样即可。 时代在发展，塑料电镀的应用也在不断扩大，由原来的小件、少量的应用发展到大件、大量的使用，从装饰性用途到功能和工程性用途等，因此对镀层质量的要求也越来越高。 一、塑料电镀问题 (1)外观质量。 塑料电镀外观要求比金属制品电镀面更光洁，光亮度一般都能达到，但其程度上就有一定差别。通常认为，较好外观亮发“乌黑”，光亮度视觉感很“厚实”。这种宏观感觉由表面微观状态所决定，也就说微观表面必须非常平整。镀层绝对不能有雾状存，极轻微雾状，强光下或正视时发现不了，要特定角度光线下才能发现，因此易被忽视。至于露塑、脱皮、毛刺、麻点深镀差等缺陷，电镀绝对不允许存。某些次要考核部位及反面等各部位都要有镀层包覆，且色泽鲜亮，不能发黑、露塑及有夹具拉毛印。 (2)内质量 汽车、摩托车零件或更高档零件电镀，技术规格上都有一定要求：如镀层结合力，耐铜盐乙酸腐蚀试验，热循环试验以及实地使用考验等，需装配镀件还要有一定程度耐变形要求。 二、解决措施
(1)镀前毛坯质量要良好 不合格毛坯镀不好，塑料毛坯比金属毛坯还要难以检查。镀好后会有“麻点”或“星点”。因此，要重视镀前毛坯质量。首先要了解客户产品来源，否镀过，特别注件，不第一批压注，以便确定毛坯质量。对不良毛坯，必须经过布轮抛光，使之达到镀前要求。目前，国内电镀质量水平较好厂家，就采用这种措施，其成品合格率一般可达到90%以上。当然，毛坯不经抛光也能镀出良好产品，全套注塑毛坯表面非常光洁，注模表面光亮如镜，塑料件注出后应各个分装，决不能碰撞。 (2)前处理金属化镀件不要碰撞 前处理各道工序镀件不能碰撞，尤其70℃左右浸蚀粗化工序，ABS塑料软化增加，硬度降低，如果碰撞很容易擦花，镀后必有印点。若高要求镀件，尤其比较大或平面较光镀件，绝对不允许随便放入浸蚀液，浸蚀后用网取出清洗，要求将产品装上夹具浸蚀，直至化学铜或化学镍。 (3)浸蚀程度控制 浸蚀为了使被镀件表面状态达到适宜要求，浸蚀不足或过度都会造成镀后产品光洁度欠佳或镀层结合力不好。镀层光洁度一方面依赖亮铜亮镍镀亮，另一方面也不能忽视对浸蚀程度控制。日本很多电镀全套都线上完成，浸蚀一般不超过3min。 (4)镀液不能浑浊 金属化方法一般铜层或镍层，各有利弊，从操作上看，无电解镀

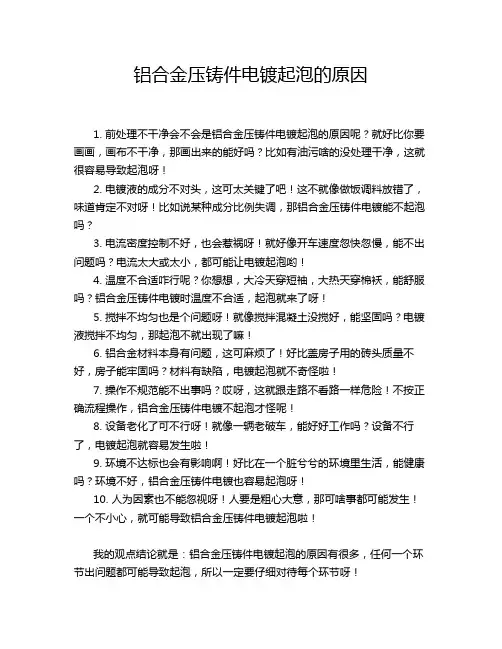

?怎么样才能减少压铸件电镀起泡？ ?发布时间:2008-6-24 11:38:39 来源：互联网 ?表面起泡。 缺陷表征：压铸件表面有突起小泡。 压铸出来就发现。 抛光或加工后显露出来。 喷油或电镀后出现。 产生原因： 1．孔洞引起：主要是气孔和收缩机制，气孔往往是圆形，而收缩多数是不规则形。 （1）气孔产生原因：a 金属液在充型、凝固过程中，由于气体侵入，导致铸件表面或内部产生孔洞。 b 涂料挥发出来的气体侵入。 c 合金液含气量过高，凝固时析出。 当型腔中的气体、涂料挥发出的气体、合金凝固析出的气体，在模具排气不良时，最终留在铸件中形成的气孔。 （2）缩孔产生原因：a 金属液凝固过程中，由于体积缩小或最后凝固部位得不到金属液补缩，而产生缩孔。 b 厚薄不均的铸件或铸件局部过热，造成某一部位凝固慢，体积收缩时表面形成凹位。 由于气孔和缩孔的存在，使压铸件在进行表面处理时，孔洞可能会进入水，当喷漆和电镀后进行烘烤时，孔洞内气体受热膨胀；或孔洞内水会变蒸气，体积膨胀，因而导致铸件表面起泡。 2．晶间腐蚀引起： 锌合金成分中有害杂质：铅、镉、锡会聚集在晶粒交界处导致晶间腐蚀，金属基体因晶间腐蚀而破碎，而电镀加速了这一祸害，受晶间腐蚀的部位会膨胀而将镀层顶起，造成铸件表面起泡。特别是在潮湿环境下晶间腐蚀会使铸件变形、开裂、甚至破碎。 3．裂纹引起：水纹、冷隔纹、热裂纹。 水纹、冷隔纹：金属液在充型过程中，先进入的金属液接触型壁过早凝固，后进入金属液不能和已凝固金属层熔合为一体，在铸件表面对接处形成叠纹，出现条状缺陷，见图2。水纹一般是在铸件表面浅层；而冷隔纹有可能渗入到铸件内部。 热裂纹： a 当铸件厚薄不均，凝固过程产生应力； b 过早顶出，金属强度不够； c 顶出时受力不均 d 过高的模温使晶粒粗大；
