revit非常经典的入门实战案例

ቅ㗀рኧ三维设计基础第1章：绘制标高和轴网概述：标高用来定义楼层层高及生成平面视图，标高不是必须作为楼层层高；轴网用于为构件定位，在Revit中轴网确定了一个不可见的工作平面。

轴网编号以及标高符号样式均可定制修改。

软件目前可以绘制弧形和直线轴网，不支持折线轴网。

在本章节中，需重点掌握轴网和标高的2D，3D显示模式的不同作用，影响范围命令的应用，轴网和标高标头的显示控制，如何生成对应标高的平面视图等功能应用。

1.1绘制标高在Revit Architecture中，“标高”命令必须在立面和剖面视图中才能使用，因此在正式开始项目设计前，必须先打开一个立面视图。

打开光盘中“\练习文件\别墅_01.rvt”文件，开始项目设计。

1.1.1创建标高1)在项目浏览器中展开“立面（建筑立面）”项，双击视图名称“南”进入南立面视图。

2)调整“2F”标高，将一层与二层之间的层高修改为3.3米，如图1-1所示。

图 1-13)绘制标高“F3”，调整其间隔使间距为3000毫米，如图1-2所示。

图 1-24)利用“复制”命令，创建地坪标高和－1F。

选择标高“F2”，单击“修改标高”选项卡下“修改”面板中的“复制”命令，选项栏勾选选项“约束”和“多个”。

5)移动光标在标高“F2”上单击捕捉一点作为复制参考点，然后垂直向下移动光标，输入间距值3750后按“Enter”键确认后复制新的标高，如图1-3所示。

图 1-36) 继续向下移动光标，分别输入间距值2850、200后按“Enter ”键确认后复制另外2条新的标高。

7) 分别选择新复制的3条标高，单击蓝色的标头名称激活文本框，分别输入新的标高名称0F 、-1F 、-1F-1后按“Enter ”键确认，结果如图1-4所示。

图 1-48) 建筑的标高创建完成，保存文件。

【注意】在Revit Architecture 中复制的标高是参照标高，因此新复制的标高标头都是黑色显示，在项目浏览器中的“楼层平面”项下没有创建新的平面视图。

一．新建一个项目打开REVIT后单击“新建项目”即可，默认情况下会使用REVIT自带的中国样板文件二．绘制轴网和标高轴网绘制方法：1. “常用”选项卡→“基准”面板→“轴网”1. 画出一条轴线1. 画第二条轴线，该案例中采用的是3900间距的轴网将鼠标放在轴网一端→向右移动，出现一条水平的虚线捕捉线→然后输入数据“3900”→回车键→画出第二条轴线1. 可以依照以上方法，画出所有轴线，如果像本实例一样，轴线之间尺寸都是相同的，也可以使用“阵列”命令选择一条画好的轴线→“修改轴网”选项卡→“阵列”→点选轴线→向右水平移动→输入间距“3900”→回车键→输入阵列数“10”→回车键1. 依照以上轴线画法，完成轴网，横向轴网的间距分别为8100，3600，8100轴网的常用设置：1. 更改轴网符号一般情况下轴网会按照阿拉伯数字一直排列下去，可以把横向的轴线改为用大写字母表示双击轴网旁的小球→输入大写字母“A”→回车键以后再画横向轴线时，便会从大写字母A开始排列1. 不显示轴网编号或者两头显示轴网编号点选一条轴线→单击轴网编号旁边的小方框→可切换是否显示轴网符号1. 修改轴网符号位置点选一条轴线→单击轴网编号附近的折断符号→拖拽小圆点，将轴网编号移动至合适的位置标高的绘制方法：标高在REVIT建模中有着非常重要的作用，REVIT建模中很多图元的定位都需要依靠标高来进行，因此建立一套精确详细的标高会使后面的建模过程方便很多。

标高绘制最好在轴网绘制之后进行，因为先画过轴网的话，绘制标高的时候会在立面图上显示轴网的位置，在绘制标高的时候能够有所参照。

1. 在左侧的REVIT项目浏览器中，打开“南立面”视图1. “常用”选项卡→“基准”面板→“标高”1. 将鼠标移动至标高线左侧端点，直至出现竖向虚线捕捉线，输入需要偏移于该标高线的高度，这里这条标高线为±0.000，输入偏移数量为“5400”，回车1. 向右移动鼠标，将标高线拉至需要的位置，这里我们拉至第六条轴网线的旁边1. 按照以上方法，画出剩余的标高线，结果如下轴网的绘制工作便完成了标高的相关设置：1. 改变标高名称，在标高比较多比较复杂的时候，需要建立完善的标高名称，以便以后建模过程的使用，本实例中建筑由两部分组成，两部分分别用L1和L2来表示。

Autodesk（欧特克）Revit新手入门实例教程一．新建一个项目打开REVIT后单击“新建项目”即可，默认情况下会使用REVIT 自带的中国样板文件二．绘制轴网和标高轴网绘制方法：1. “常用”选项卡→“基准”面板→“轴网”1. 画出一条轴线1. 画第二条轴线，该案例中采用的是3900间距的轴网将鼠标放在轴网一端→向右移动，出现一条水平的虚线捕捉线→然后输入数据“3900”→回车键→画出第二条轴线1. 可以依照以上方法，画出所有轴线，如果像本实例一样，轴线之间尺寸都是相同的，也可以使用“阵列”命令选择一条画好的轴线→“修改轴网”选项卡→“阵列”→点选轴线→向右水平移动→输入间距“3900”→回车键→输入阵列数“10”→回车键1. 依照以上轴线画法，完成轴网，横向轴网的间距分别为8100，3600，8100轴网的常用设置：1. 更改轴网符号一般情况下轴网会按照阿拉伯数字一直排列下去，可以把横向的轴线改为用大写字母表示双击轴网旁的小球→输入大写字母“A”→回车键以后再画横向轴线时，便会从大写字母A开始排列1. 不显示轴网编号或者两头显示轴网编号点选一条轴线→单击轴网编号旁边的小方框→可切换是否显示轴网符号1. 修改轴网符号位置点选一条轴线→单击轴网编号附近的折断符号→拖拽小圆点，将轴网编号移动至合适的位置标高的绘制方法：标高在REVIT建模中有着非常重要的作用，REVIT建模中很多图元的定位都需要依靠标高来进行，因此建立一套精确详细的标高会使后面的建模过程方便很多。

标高绘制最好在轴网绘制之后进行，因为先画过轴网的话，绘制标高的时候会在立面图上显示轴网的位置，在绘制标高的时候能够有所参照。

1. 在左侧的REVIT项目浏览器中，打开“南立面”视图1. “常用”选项卡→“基准”面板→“标高”1. 将鼠标移动至标高线左侧端点，直至出现竖向虚线捕捉线，输入需要偏移于该标高线的高度，这里这条标高线为±0.000，输入偏移数量为“5400”，回车1. 向右移动鼠标，将标高线拉至需要的位置，这里我们拉至第六条轴网线的旁边1. 按照以上方法，画出剩余的标高线，结果如下轴网的绘制工作便完成了标高的相关设置：1. 改变标高名称，在标高比较多比较复杂的时候，需要建立完善的标高名称，以便以后建模过程的使用，本实例中建筑由两部分组成，两部分分别用L1和L2来表示。

Revit教程--小别墅案例(完整版)一、绘制标高和轴网1.1 标高的作用和设置在项目浏览器中，展开视图-平面视图-标高，双击需要设置的标高视图，如标高1。

在属性面板中，可以修改标高的名称、偏移量、基准等属性。

在绘图区域中，可以拖动标高线的端点或中点来调整标高的位置和方向。

在项目浏览器中，可以通过右键菜单或拖放的方式来复制、删除、重命名或隐藏标高。

1.2 轴网的作用和绘制在项目浏览器中，展开视图-平面视图-地面层，双击需要绘制轴网的平面视图。

在绘图工具栏中，选择绘制-轴网或者快捷键WA。

在属性面板中，可以修改轴网的类型、名称、偏移量等属性。

在绘图区域中，可以按照图纸要求绘制水平或垂直的轴网线，并在每个交点处添加轴网标记。

在项目浏览器中，可以通过右键菜单或拖放的方式来复制、删除、重命名或隐藏轴网。

二、绘制首层墙体2.1 墙体的类型和创建在项目浏览器中，展开视图-平面视图-地面层，双击需要绘制墙体的平面视图。

在绘图工具栏中，选择结构-墙或者快捷键WA。

在属性面板中，可以修改墙体的类型、位置、基准、高度、偏移量等属性。

在绘图区域中，可以按照图纸要求绘制不同类型和位置的墙体，并在每个端点处添加墙体连接符号。

在项目浏览器中，可以通过右键菜单或拖放的方式来复制、删除、重命名或隐藏墙体。

2.2 墙体的编辑和调整在项目浏览器中，展开视图-平面视图-地面层，双击需要编辑和调整墙体的平面视图。

在绘图区域中，可以使用选择工具或过滤器来选择需要编辑和调整的墙体。

在修改工具栏中，可以使用移动、旋转、镜像、裁剪、延伸等工具来改变墙体的位置和形状。

在属性面板中，可以修改墙体的类型、位置、基准、高度、偏移量等属性。

在项目浏览器中，可以通过右键菜单或拖放的方式来复制、删除、重命名或隐藏墙体。

三、绘制首层门窗3.1 门窗的类型和加载在项目浏览器中，展开视图-平面视图-地面层，双击需要加载门窗的平面视图。

在绘图工具栏中，选择结构-门或者快捷键DR，或者选择结构-窗或者快捷键WN。

Revit教程--小别墅案例(完整版)创建项目和设置单位导入现场平面图和调整比例绘制建造轮廓和设置楼层添加墙体、门窗、楼梯和栏杆添加屋顶、阳台和地形添加家具、灯具和其他元素创建立面图、剖面图和平面图创建渲染图和动画创建项目和设置单位打开Revit软件，左上角的文件菜单，选择新建，然后选择项目。

这样，我们就创建了一个新的项目，并设置好了单位。

导入现场平面图和调整比例在左侧的项目浏览器中，双击1:100 平面视图:一层平面图，打开一层平面视图。

在右上角的快速访问工具栏中，插入选项卡，选择导入CAD文件。

位置: 原点到原点颜色: 黑白层: 全部单位: 自动检测放置: 当前视图确定在视图中，选中导入的CAD文件，按住Ctrl键并拖动鼠标，将其复制到右侧空白处。

选中复制的CAD文件，在属性窗口中，将其名称改为“现场平面图”。

选中原始的CAD文件，在属性窗口中，将其可见性设置为“否”。

选中“现场平面图”，在右上角的修改工具栏中，缩放比例工具。

缩放类型: 两点基准长度:输入您知道的现场平面图上的某个长度（例如：10米）新长度: 输入与基准长度相同的数值（例如：10米）确定在视图中，按照提示，在“现场平面图”上选择两个点来定义基准长度（例如：选择两个墙角）。

再次按照提示，在视图中选择两个点来定义新长度（例如：沿着水平或者垂直方向拖动鼠标）。

这样，我们就将“现场平面图”的比例调整为与Revit的单位一致。

绘制建造轮廓和设置楼层在左侧的项目浏览器中，双击1:100 平面视图:一层平面图，打开一层平面视图。

在右上角的快速访问工具栏中，结构选项卡，选择墙工具。

类型: 基本墙: 外墙-200mm位置线: 核心外侧高度: 二层链式: 是在视图中，沿着“现场平面图”的外墙轮廓绘制墙体，单击鼠标左键确定每一个拐角，双击鼠标左键结束绘制。

在右上角的修改工具栏中，偏移工具。

在属性窗口中，输入偏移距离为3米，确定。

在视图中，选中刚才绘制的外墙轮廓，按住Ctrl键并拖动鼠标，将其偏移3米，形成内墙轮廓。

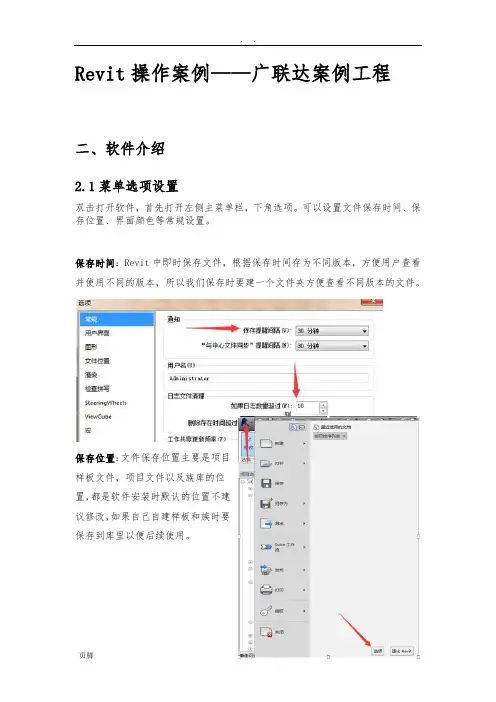

Revit操作案例——广联达案例工程二、软件介绍2.1菜单选项设置双击打开软件，首先打开左侧主菜单栏，下角选项。

可以设置文件保存时间、保存位置、界面颜色等常规设置。

保存时间：Revit中即时保存文件，根据保存时间存为不同版本，方便用户查看并使用不同的版本，所以我们保存时要建一个文件夹方便查看不同版本的文件。

保存位置：文件保存位置主要是项目样板文件，项目文件以及族库的位置，都是软件安装时默认的位置不建议修改，如果自己自建样板和族时要保存到库里以便后续使用。

绘图板颜色：正常打开时绘图板背景是白色的，不利于看图。

在选项中图形颜色中选择反转背景色，就会变成黑色背景。

2.2应用程序菜单提供对常用文件操作的访问，例如“新建”、“打开”和“保存”。

还允许您使用更高级的工具（如“导出”和“发布）来管理文件。

单击打开应用程序菜单。

要查看每个菜单项的选择项，请单击其右侧的箭头。

然后在列表中单击所需的项。

作为一种快捷方式，您可以单击应用程序菜单中（左侧）的主要按钮来执行默认的操作。

最近使用的文档在应用程序菜单上，单击“最近使用的文档”按钮，可以看到最近所打开文件的列表。

使用该下拉列表可以修改最近使用的文档的排序顺序。

使用图钉可以使文档始终留在该列表中，而无论打开文档的时间距现在多久。

打开的文档在应用程序菜单上，单击“打开的文档”按钮，可以看到在打开的文件中所有已打开视图的列表。

从列表中选择一个视图，以在绘图区域中显示。

快速访问工具栏快速访问工具栏包含一组默认工具。

您可以对该工具栏进行自定义，使其显示您最常用的工具。

主要包括打开、保存、撤销、注释、字体、三维、剖面，切换视图等常用命令。

2.3软件操作1.新建项目新建项目有三种方式。

第一种，打开软件初始界面有直接的新建项目。

第二种打开应用程序菜单栏，选择新建项目。

第三种就是直接在软件操作界面打开项目样板文件，直接建立项目。

2.样板文件的选择：通常revit设计时建筑和结构是分开的，所以建筑师和结构师分别采用不同的样板文件。
