梁场养护自动喷淋系统方案
一、概述
预制梁洒水养护是目前最为便捷和经济的养护方法，传统的箱梁洒水养护多是由人工进行，因受操作者的质量意识和工作态度影响，时常出现漏养现象，使箱梁腹板易产生裂纹等质量缺陷，为满足当前的预制梁片规模化、生产工厂化及质量需要，需要设置自动喷淋养护系统。
二、系统构成
该系统由基础设施、管道系统、控制系统等三部分构成，其中基础设施包括水井、净化水池（沉淀池）、储水池、水沟等设施构成，管道系统包括水泵、储水罐、输水管路、喷淋管路、阀门等，控制系统包括开关、继电器、电磁阀控制器等，见图1：
图1 系统原理图
从功能上划分，可以按以下分类描述：
水源系统：场地内打井，安装潜水泵，在出水主管道上安装远传压力表，将信号传给恒压控制系统，控制水泵工作，保证水管路中的压力在给定范围内，在主管道上接分支管道，给储水池补水。采用恒压控制的目的是为了给整个梁场可靠供水。
喷淋供水装置（无塔供水系统）：该装置由潜水泵、止回阀、排气阀、压力储水罐、排污阀等构成，其中压力储水罐上安装远传压力表，将信号传递给控制系统。该装置为喷淋管道供水，在同时喷淋的梁的数量随时变化的情况下，可以保证压力相对恒定。
喷淋管道系统：从压力储水罐出来的主管道，接到制梁区龙门吊轨道内侧，顺轨道埋设，然后再T接若干分支管道到每排制梁台座的一侧（每一排台座接一条分支管道，相当于每条分支管道覆盖7个台座），在主管道和分支管道T接点之后安装电磁阀，可以在控制系统调节调整喷淋的间歇时间，在满足养护要求的前提下，节约用水和电能，每个电磁阀的开通时间应错开，避免多个分支管道同时供水用水量过大。分支管道在每个台座的附近位置设置阀门井，安装两个手动阀及两个出水管，其中一个出水管接左右喷淋管，另一个出水管接顶部喷淋管和梁内喷淋管（梁内一般不设）。
左右喷淋管安装喷嘴，喷出的水雾应能覆盖梁的左右两侧，包括顶板下方（见图2），因为水质达不到饮用水标准，不能使用雾化喷嘴，可以使用半雾化喷嘴或者碟形旋转喷嘴（碟形喷嘴可以自动旋转）。顶部喷淋可以使用微喷带（先在梁顶敷设土工布），可以保证梁顶一直湿润。
图2 喷淋管设置图
水循环利用系统：喷淋后的水有一部分会流到地下，汇集到集水沟内，流到沉淀池内净化沉淀，再进入储水池并设置一个溢流口，在雨天时可以将多余的雨水排到场地排水沟内。因为场地较大，蒸发量及渗透量较大，因此回到储水池的水不会太多，需要补水，储水池设置高低水位传感器（开关），可以控制进水管的电磁阀开关。
三、工艺流程图
1
程。
2、调节储水压力罐的远传压力表，下限为工作值0.3MPa，上限为安全值0.5Mpa （可根据设备及现场实际情况调整）。
3、给喷淋控制系统写入数据，调整每个支路的喷淋时间为15s，间隔时间暂定为20min，每个支路的喷淋时段应错开。
4、打开喷淋系统的控制开关，储水池内的潜水泵工作，向压力储水罐内注水，当储压罐内压力达到0.3MPa时，压力表在压力作用下向喷淋控制器提供信号，控制第一支路的电磁阀开启，喷淋开始，此时水泵仍在抽水，保持罐内压力，当达到0.5 Mpa时，压力表指挥水泵电源断电，潜水泵停止工作。
5、喷淋15s后，自动停止喷淋（第二支路开始喷淋），然后测试梁体表面水分蒸发完毕时间（是否为20min），根据此时间再次调节控制系统的间隔时间，当间隔时间到后，再一次喷淋。
6、如果罐内压力下降0.3Mpa以下，储水池水泵再一次自动工作，像罐内注水，如此周而复始直到养护期满为止。
五、设计要点
1、储水池容量，根水量及据水井的出日产量确定，如果水井的出水量在20m3/h 以上，一般日产4～8片梁修建20m3的储水池可满足要求。
2、无塔供水系统选用市售成品，储水罐容量不低于2.5m3。
3、进行喷淋时间控制，若连续不断的喷淋，浪费水电，因此必须根据一次喷淋所需时间进行控制，以能将梁片喷湿为准调整好喷淋时间，时间一到，电磁阀自动关闭，停止喷淋。
4、进行间隔时间控制，在每次喷淋后水分还没有完全蒸发时，即砼表面的气泡内还残留少量水分，第二次喷淋又开始，确保生产的箱梁在早期能进行全湿润养护，对防止梁片产生裂纹和快速提高梁片早期强度有较大作用，这个时间间隔在不同的季节和天气下可能不一样，需要及时对控制系统进行调整。
5、分支路进行控制，一次喷淋涉及的支路水管不宜过多，因为支路越多，压力损失越大，若一次喷淋的梁片多，要保证喷淋效果，需要加大资源投入。根据本次梁场工艺布局特点，以7片为一个支路，进行分段控制，错开工作时间。
6、为了节约用水和保证喷淋的雾化效果，要比选各种形式的喷嘴，进行优选。
7、为了减少喷淋过程中的水压损失，要确保管路密封良好、不渗不漏，从而保证喷淋效果。
8、喷雾咀的间距及高度设置，间距以能保持梁体全部湿润为宜，要根据喷头距梁体的距离和喷雾咀的“辐射”面积确定，一般间距1m左右。
9、每条制梁线的主管道直径不小于DN65，分支管道DN40，喷淋管采用DN25塑料管，热熔连接。
自动喷淋系统建设方案 安徽水安建设集团股份有限公司 2018-06-05
目录 一、工程概况............................................................... 二、编制依据............................................................... 三、建设内容............................................................... 四、安全措施............................................................... 五、总平面布置图............................................................
一、工程概况 工程名称：肥西县上派镇灯塔安置点二期棚户区改造A区工程 建设地点：肥西县上派镇 建设单位：肥西县城乡建设投资有限公司 设计单位：中外建工程设计与顾问有限公司 勘察单位：合肥工业大学建筑设计研究院 工程规模：本标段共包含住宅楼9栋，其中5栋18层、1栋17层、2栋28层和1栋30层，另1个幼儿园、2栋商业和1个地下车库及配电房、垃圾站等附房。总建筑面积总建筑面积约102964.7平方米，其中人防地下车库建筑总面积约15582.44㎡。 二、编制依据 本方案参考的国家和相关地方法规及标准如下： 《中华人民共和国环境保护法》 《中华人民共和国大气污染防治法》 《中华人民共和国固体废物污染环境防治法》 《大气污染物综合排放标准—GB 16297-1996》 《环境空气质量标准—GB 3095-2012》 《声环境质量标准》GB3096-2008 《国务院办公厅关于加强环境监管执法的通知——国办发【2014】56 号》 三建设内容 为响应国家扬尘污染防治政策，我项目特从以下几点在施工现场布置实施： 1、加固围挡、硬化路面，强化洗车台冲洗设施管理 1.2施工现场的主要出入口、主要道路及材料加工区、堆放区、生活区、办公区的地面按照规定作硬化处理，积尘及时清扫。施工现场出入口处采取保证车辆清洁的措施，启用已设置的洗车台、沉淀池及高压冲洗设施，指定专人冲洗出工地的车辆，运输车辆必须在除泥、冲洗干净后，方可出场。工地的排水系统定时清理，做到排水
喷淋专业施工方案 编制人： 审核人： 审批人：
一、主要施工技术措施 （一）自动喷淋灭火系统 1、本次工程中的系统介绍：本工程中的自动喷淋灭火系统分布在地下室。其中主要由地下水泵房湿式报警阀组，系统管线、吊顶型及非吊顶型喷头、供水水箱及系统稳压装置组成，系统采用湿式报警方式，其共设置1套湿式报警阀组，分别与相应系统管线相连，本工程中设二台自动喷洒给水加压泵，自动喷洒系统平时由本建筑物屋顶消防水箱设专用水管至报警阀前，保证系统压力。发生火灾时由自动喷洒给水加压泵从消防水池取水加压供水。 2、施工准备 （1）设备、材料选用应符合设计标准、规的要求，必须有三证，国名牌产品。 系统包括的主要设备：水泵接合器、报警阀及组件，信号控制阀、水流指示器、喷洒头、气压给水装置、稳压泵等。其中主要组件应有国家消防产品质量监督检验中心出具的检测报告。 工程所用的主要材料: 热镀锌钢管1"-5"、丝扣管件、沟槽件、型钢。 （2）主要机具：套丝机、沟槽机、开孔器、砂轮锯、台钻、电锤、手砂轮、手电钻、电焊机、电动试压泵等机械，另外还有套丝扳、管钳子、压力钳子、链钳、手锤、扳手、导链、电气焊等工具，钢卷尺、水平尺、角尺、游标卡尺、线坠、直尺等量具。 3、作业条件 （1）施工图纸及有关技术文件应齐全，现场水、电应满足连续施工要求，系统设备材料应能保证正常施工。 （2）须预留及预埋的应随结构完成，管道安装所需要的基准线应测定并标明，设备安装前基础应检验合格，喷洒头及支管安装应配合吊顶装修进行（无吊顶处喷头的安装应随管线安装进度进行）。 4、操作工艺
5、安装准备 （1）熟悉图纸并对照现场复核管路，设备位置及标高是否有交叉,或排列不当，如果有应及时与设计人员研究解决并办理相关手续，检查预埋或预留洞是否正确，需临时剔凿的应与设计及土建方协商解决。 （2）进场设备材料规格、型号应满足设计要求，必须由专职检验员检查，并报工程监理，设备材料外观应整洁、无缺损、变形及锈蚀，镀锌及涂漆应均匀无脱落，法兰密封面应完整光洁，无毛刺及径向沟槽，丝扣应完好无损伤，水泵盘车应灵活无阻滞及异常声响，设备配件应齐全，报警阀应逐个进行渗漏试验，阀门及喷头应抽样进行强度、严密性试验。上述工作必须由专职工程师完成，并报工程监理审核。 6、管网安装 （1）自动喷水灭火系统管材应根据设计要求选用，本工程中管材选用热镀锌钢管管件，选用镀锌管件，当管子公称直径小于100mm时，应采用螺纹连接，当管子公称直径大于或等于100mm时，采用法兰及沟槽连接。 （2）管道安装前应校直管子，并清除部杂物，停止安装时应对已安装的管道敞口应进行封堵，如需在镀锌管上开孔焊接时应提前预制，必要时管道两端采用法兰连接，焊接并做防腐处理后再进行安装，严禁在已安装好的镀锌管道上开孔施焊。 （3）管道穿过伸缩缝时应设置柔性短管，管道水平安装宜设2‰-5‰的坡度，坡向泄水装置。 （4）自动喷水灭火系统管道支、吊架选材及做法应满足要求，支吊架最大间距应符合下表: （5）干管安装 喷淋干管用沟槽件、法兰、管件连接，每根配管长度不宜超过6米，直管段处可把几根连接在一起，应使用导链安装，但不宜过长，也可调直后编号依顺序安装，吊装时应先吊起管道的一端，待稳定后再吊起另一端。 A、管道采用沟槽件连接的措施： 钢管滚槽：钢管定尺切断去毛刺后把钢管调平放入滚轮之间，下压手动液压
箱梁自动喷淋养生工法 一、前言 预制箱梁浇水养生是目前最为便捷和经济的养生方法，传统的箱梁浇水养生多是由 人工进行，而采用人工浇水养生，因受操作者的质量意识和工作态度影响，时常出现漏 养现象，使箱梁腹板易产生裂纹，形成“通病”。为满足当前的预制梁片规模化、生产 工厂化及质量需要，通过大量而细致的工作，自动喷淋养生系统（见图1）从研制到投入生产，经过多次试验，不断总结，进而形成本工法。 二、工法特图1 T梁自动喷淋养护系统平面图 1、养护效果显著。喷淋系统从供水到工作完毕，基本实现了过程全自动控制，喷出的水雾均匀，养护效果极佳，达到全天候、全方位、全湿润的“三全”养护质量标准。 2、提高劳动生产率。 3、系统装拆方便。由于系统所需的配套设施均为小型电器设备，在一般的电器市场都可以买到，因此非常适合于工地的流动性特点。 4、大大降低劳动强度。同等数量梁片养护需要10人，而采用自动喷淋系统，只需两人移动喷淋管道并进行日常保养即可。 5、节约用水。喷淋系统中从供水、用水、回收采用环保理念，养护水经沉淀后重新利用，合理利用了水资源，从而节约用水，又达到保护了施工环境的目的。 6支水管路设置时地面下设10CM预留沟槽，避免拆模板时损坏管道。管道可以
接喷头，或者在管上扎眼，一般2-3排。能全方位养护。 三、适用范围 桥梁箱梁（或空心板）的养生。 四、工法原理 首先在主水池进水管上安装好电磁阀， 同时根据需要水量在水池上方安装好浮筒控 制器，当水池水位下降，进水管路电磁阀打开进水，当水位上升到一定高度，电磁阀自 动关闭，以保证水池的水能够供应喷淋系统。调节电结点压力表，下限为工作值0.3MPa , 上限为安全值0.5 Mpa ,打开自动控制系统电源开关，压力水泵开始工作，将水池里的 水抽到储压罐里，当储压罐内压力达到 0.3MPa 时，电结点压力表在压力作用下向喷淋 时间继电器及电磁阀提供开启信号，喷淋开始，此时水泵仍在抽水，保持罐内压力，当 达到0.5 Mpa 时，电结点压力表指挥水泵电源断电，水泵停止工作。根据一次性喷洒时 间来调节喷淋时间继电器时间，时间到后自动停止喷淋。喷淋停止后，测试梁体表面水 分蒸发完毕时间，根据此时间来调节水泵时间继电器，当延时时间到后水泵再一次自动 工作抽水，如此周而复始直到养护期满为止。 图2电路工作原理图 电路工作原理如图2:合上开关 时，K2吸合，S3、 水。 J1吸合开始喷水, Ki ，Si 、C 吸合，水泵供水, 81时间达到60s~90s 时，82、 当压力达到 0.3MP J 吸合，水泵停止供 L i L 2 Ji L 2 L 3 k i 1 J -I —r J 1 C 1 S i 1 1 1 J " 1 .M 7 18008 S 3 K:开关 C:压力延时器 J RJ:热继电器 F L i L i S 3 （与电磁阀配 合） 压力继电器 中间继电器 电磁阀 M :水泵电机 S 2 k i L 2 RJ I
消防喷淋系统施工方案 1.消防及喷水灭火系统管道安装方法 1.1.工艺流程图 1.2.支架、吊架制作 1.2.1.支架、吊架材料一般用Q235普通碳钢制作. 1.2.2.支架、吊架制作应遵守的规定: 1) 支架、吊架的型式、材质、加工尺寸、精度及焊接应符合设计要求。 2) 支架底板应平整、支、吊架的工作面应平整。 3) 支、吊架焊缝应进行外观检查不得有漏焊、点焊、裂纹咬肉等缺陷。焊接变形应 予 矫正。 4) 制作合格的支吊架应进行防腐处理妥善保管。 1.2.3.支吊架安装 1) 确定支吊架间距时应考虑管子管件管内介质及保温材料的重量对管子形成的应力 和应 变 不得超过允许范围。支、吊架最大允许间距主要是由所承受的垂直方向荷载来决定。 当设计无要求时其最大间距见表： 管径（mm ） 15 2 0 2 5 3 2 4 0 5 0 7 0 8 0 1 00 1 25 1 50 支吊架最大间距（m ） 保温 1 .5 2 2 2.5 3 3 3.5 4 4.5 5 6 不保温 2 2.5 3 3.5 4 4. 5 5 5.5 6 6.5 7 2) 坡度、标高的确定 支吊架的坡度、标高必须符合设计要求坡度应根据两点间的距离的大小算出两点间的高 差 然后在两点拉一直线按照支架的间距在墙上画出每个支架的位置。 安装准备 主管安装 水流指示器安装 管道试压、冲洗 喷头支管安装 喷头及附件安装 系统通水调试
3) 支、吊架固定和调整 4) 管道安装时应及时进行支、吊架的固定和调整工作。支吊架位置应正确安装要平 整牢固。管子与支架接触良好一般不得有间隙。 5)支、吊架的安装 膨胀螺栓固定 膨胀螺栓常用规格有M8、M10、M12三种。 钻孔可用冲击电锤或冲击电钻进行，钻成的孔必须与构件表面垂直。孔的直径与管外径 相等，用手拧紧螺母。随着螺母的拧紧，螺栓被向外拉动，螺栓的锥形尾部就把开口的套管尾部胀开使螺栓和套管一起紧固在孔内。这样就可以在螺栓上安装支架横梁。 2.1.立管安装 1) 每层从上至下统一安装卡件，将预制好的立管按编号排出顺序安装。在安装中核实预留甩口的高度、方向是否正确。外露丝扣或焊口应刷好防锈漆。支管甩口应加好临时堵头立管阀门朝向应便于操作和维修。 2) 对于竖井内的立管安装，应在管井口设置型钢，上下统一吊线安装卡件。 3) 安装在墙内的立管应在结构施工中预留管槽，立管安装后吊直找正，用卡件固定。 4) 在下层楼板封堵完后，再进行上一层立管安装。如遇墙壁体变薄或上、下墙体错位造成立管距离太远时，可采用冷弯或用弯头调整立管位置。 5) 对暗装立管安装，应在隐蔽之前做水压试验，合格后隐蔽。 6) 对防腐、防露要求的立管，应按相应施工工艺防腐防露。 2.2.横支管安装 1) 根据横支管设计排列情况及有关规范，确定支、吊架的位置及数量。 2) 将预制好的支、吊架按规范加以固定。 3) 临时固定卡栽好后，将预制好的支管从立管甩口依次逐段进行安装。待安装完后，按设计要求及有关规范调节其坡度。 4) 支管暗装时，在确定其位置后，剔出管槽，将预制好的支管放入槽内，找平找正后用勾钉固定。 3.喷洒管道安装 1) 管网安装前应校直管子，清除内外杂物。安装中应注意随时清除管道内部杂物。 2) 自动喷水灭火系统的管网安装，管子公称通径为小于或等于100 MM的管道时应用 螺纹连接，其它可用焊接或法兰连接。无论采用何种方式，均不得减小管内通水横截，面积。 3) 螺纹连接管道变径时，宜采用异径接头，在转弯处不得考虑采用补芯。
梁场养护自动喷淋系统方案 一、概述 预制梁洒水养护是目前最为便捷和经济的养护方法，传统的箱梁洒水养护多是由人工进行，因受操作者的质量意识和工作态度影响，时常出现漏养现象，使箱梁腹板易产生裂纹等质量缺陷，为满足当前的预制梁片规模化、生产工厂化及质量需要，需要设置自动喷淋养护系统。 二、系统构成 该系统由基础设施、管道系统、控制系统等三部分构成，其中基础设施包括水井、净化水池（沉淀池）、储水池、水沟等设施构成，管道系统包括水泵、储水罐、输水管路、喷淋管路、阀门等，控制系统包括开关、继电器、电磁阀控制器等，见图1： 图1 系统原理图 从功能上划分，可以按以下分类描述： 水源系统：场地内打井，安装潜水泵，在出水主管道上安装远传压力表，将信号传给恒压控制系统，控制水泵工作，保证水管路中的压力在给定范围内，在主管道上接分
支管道，给储水池补水。采用恒压控制的目的是为了给整个梁场可靠供水。 喷淋供水装置（无塔供水系统）：该装置由潜水泵、止回阀、排气阀、压力储水罐、排污阀等构成，其中压力储水罐上安装远传压力表，将信号传递给控制系统。该装置为喷淋管道供水，在同时喷淋的梁的数量随时变化的情况下，可以保证压力相对恒定。 喷淋管道系统：从压力储水罐出来的主管道，接到制梁区龙门吊轨道内侧，顺轨道埋设，然后再T接若干分支管道到每排制梁台座的一侧（每一排台座接一条分支管道，相当于每条分支管道覆盖7个台座），在主管道和分支管道T接点之后安装电磁阀，可以在控制系统调节调整喷淋的间歇时间，在满足养护要求的前提下，节约用水和电能，每个电磁阀的开通时间应错开，避免多个分支管道同时供水用水量过大。分支管道在每个台座的附近位置设置阀门井，安装两个手动阀及两个出水管，其中一个出水管接左右喷淋管，另一个出水管接顶部喷淋管和梁内喷淋管（梁内一般不设）。左右喷淋管安装喷嘴，喷出的水雾应能覆盖梁的左右两侧，包括顶板下方（见图2），因为水质达不到饮用水标准，不能使用雾化喷嘴，可以使用半雾化喷嘴或者碟形旋转喷嘴（碟形喷嘴可以自动旋转）。顶部喷淋可以使用微喷带（先在梁顶敷设土工布），可以保证梁顶一直湿润。 图2 喷淋管设置图 水循环利用系统：喷淋后的水有一部分会流到地下，汇集到集水沟内，流到沉淀池内净化沉淀，再进入储水池并设置一个溢流口，在雨天时可以将多余的雨水排到场地排水沟内。因为场地较大，蒸发量及渗透量较大，因此回到储水池的水不会太多，需要补水，储水池设置高低水位传感器（开关），可以控制进水管的电磁阀开关。 三、工艺流程图
消防喷淋系统施工方案(总6 页) -CAL-FENGHAI.-(YICAI)-Company One1 -CAL-本页仅作为文档封面，使用请直接删除
消防喷淋系统施工方案 1.消防及喷水灭火系统管道安装方法 1.1.工艺流程图 作. 支架、吊架制作应遵守的规定: 1) 支架、吊架的型式、材质、加工尺寸、精度及焊接应符合设计要求。 2) 支架底板应平整、支、吊架的工作面应平整。 3) 支、吊架焊缝应进行外观检查不得有漏焊、点焊、裂纹咬肉等缺陷。焊接 变形应予 矫正。 4) 制作合格的支吊架应进行防腐处理妥善保管。 支吊架安装 1) 确定支吊架间距时应考虑管子管件管内介质及保温材料的重量对管子形成 的应力和应 变不得超过允许范围。支、吊架最大允许间距主要是由所承受的垂直方向荷 载来决定。当设计无要求时其最大间距见表： 管径（mm）1520253240507080100125150 支吊架最大间距（m） 保温 1.522 2.533 3.54 4.556不保温2 2.53 3.54 4.55 5.56 6.57 2) 坡度、标高的确定 支吊架的坡度、标高必须符合设计要求坡度应根据两点间的距离的大小算出两点间的高 差然后在两点拉一直线按照支架的间距在墙上画出每个支架的位置。
3) 支、吊架固定和调整 4) 管道安装时应及时进行支、吊架的固定和调整工作。支吊架位置应正确安装要平 整牢固。管子与支架接触良好一般不得有间隙。 5)支、吊架的安装 膨胀螺栓固定 膨胀螺栓常用规格有M8、M10、M12三种。 钻孔可用冲击电锤或冲击电钻进行，钻成的孔必须与构件表面垂直。孔的直径与管外径 相等，用手拧紧螺母。随着螺母的拧紧，螺栓被向外拉动，螺栓的锥形尾部就把开口的套管尾部胀开使螺栓和套管一起紧固在孔内。这样就可以在螺栓上安装支架横梁。 2.1.立管安装 1) 每层从上至下统一安装卡件，将预制好的立管按编号排出顺序安装。在安装中核实预留甩口的高度、方向是否正确。外露丝扣或焊口应刷好防锈漆。支管甩口应加好临时堵头立管阀门朝向应便于操作和维修。 2) 对于竖井内的立管安装，应在管井口设置型钢，上下统一吊线安装卡件。 3) 安装在墙内的立管应在结构施工中预留管槽，立管安装后吊直找正，用卡件固定。 4) 在下层楼板封堵完后，再进行上一层立管安装。如遇墙壁体变薄或上、下墙体错位造成立管距离太远时，可采用冷弯或用弯头调整立管位置。 5) 对暗装立管安装，应在隐蔽之前做水压试验，合格后隐蔽。 6) 对防腐、防露要求的立管，应按相应施工工艺防腐防露。 2.2.横支管安装 1) 根据横支管设计排列情况及有关规范，确定支、吊架的位置及数量。 2) 将预制好的支、吊架按规范加以固定。 3) 临时固定卡栽好后，将预制好的支管从立管甩口依次逐段进行安装。待安装完后，按设计要求及有关规范调节其坡度。
. 喷淋专业施工方案 编制人：审核人：专业资料 .
审批人： 专业资料 . 、主要施工技术措施一（一）自动喷淋灭火系统 1、本次工程中的系统介绍：本工程中的自动喷淋灭火系统分布在地下室。其中主要由地下水泵房湿式报警阀组，系统管线、吊顶型及非吊顶型喷头、供水水箱及系统稳压装置组成，系统采用湿式报警方式，其共设置1套湿式报警阀组，分别与相应系统管线相连，本工程中设二台自动喷洒给水加压泵，自动喷洒系统平时由本建筑物屋顶消防水箱设专用水管至报警阀前，保证系统压力。发生火灾时由自动喷洒给水加压泵从消防水池取水加压供水。 2、施工准备 （1）设备、材料选用应符合设计标准、规范的要求，必须有三证，国内名牌产品。 系统包括的主要设备：水泵接合器、报警阀及组件，信号控制阀、水流指示器、喷洒头、气压给水装置、稳压泵等。其中主要组件应有国家消防产品质量监督检验中心出具的检测报告。 工程所用的主要材料: 热镀锌钢管就?、丝扣管件、沟槽件、型钢。 （2）主要机具：套丝机、沟槽机、开孔器、砂轮锯、台钻、电锤、手砂轮、手电钻、电焊机、电动试压泵等机械，另外还有套丝扳、管钳子、压力钳子、链钳、手锤、扳手、导链、电气焊等工具，钢卷尺、
水平尺、角尺、游标卡尺、线坠、直尺等量具。 3、作业条件 （1）施工图纸及有关技术文件应齐全，现场水、电应满足连续施工要求，系统设备材料应能保证正常施工。 （2）须预留及预埋的应随结构完成，管道安装所需要的基准线应测定并标专业资料 . 明，设备安装前基础应检验合格，喷洒头及支管安装应配合吊顶装修进行（无吊顶处喷头的安装应随管线安装进度进行）。 4、操作工艺 、安装准备5或排列不（1）熟悉图纸并对照现场复核管路，设备位置及标高是否有交叉,检查预埋或预留洞是否如果有应及时与设计人员研究解决并办理相关手续，当，正确，需临时剔凿的应与设计及土建方协商解决。）进场设备材料规格、型号应满足设计要求，必须由专职检验员检查，（2并报工程监理，设备
预制梁板自动喷淋养生工法 一、前言 预制梁养生是梁板质量的保证的重要环节，传统的箱梁浇水养生多是由人工进行，而采用人工浇水养生，因受操作者的质量意识和工作态度影响，时常出现漏养现象，使梁板易产生裂纹，为满足当前的预制梁规模化、生产工厂化及质量需要，结合实际情况，经多次试验, 形成本养生工法。 二、工法特点 1、养护效果显着。喷淋系统从供水到工作完毕，基本实现了过程全自动控制，喷出的水雾均匀，养护效果极佳，达到全天候、全方位、全湿润的“三全”养护质量标准。 2、提高劳动生产率，采用自动喷淋养护系统，可采取分槽、分段喷淋，养护工人操作简单、轻便，大大降低劳动强度，节省了劳动力。 3、系统设计兼顾各种梁板的适应性、维护性。 4、系统进水设有自动控制系统，可自动控制进水池水量，出水口设有沉淀池，养护水经沉淀后重新利用，合理利用了水资源，从而节约用水，又达到保护了施工环境的目的。 5、养护期间设有自动时间控制，根据不同的养护时间段设定合理的喷淋时间和停止时间，实现全自动控制。 三、工法原理 首先在主水池进水管上安装好电磁阀，同时根据需要水量在水池上方安装好浮筒控制 器，当水池水位下降，进水管路电磁阀打开进水，当水位上升到一定高度，电磁阀自动关闭，以保证水池的水能够供应喷淋系统。打开自动控制系统电源开关，压力水泵开始工作，喷淋开始，根据一次性喷洒时间来调节喷淋时间继电器时间，时间到后自动停止喷淋。喷淋停止后，测试梁体表面水分蒸发完毕时间，根据此时间来调节水泵时间继电器，当延时时间到后水泵再一次自动工作抽水，如此周而复始直到养护期满为止。 四、工艺流程及操作要点 1、工艺流程 工艺流程如图3。
扬尘噪声自动监测与治理方案自动喷淋系统建设方案 安徽水安建设集团股份有限公司 2018-06-05
目录 一、工程概况................................................................ 二、编制依据................................................................ 三、建设内容................................................................ 四、安全措施................................................................ 五、总平面布置图............................................................
一、工程概况 工程名称：肥西县上派镇灯塔安置点二期棚户区改造A区工程 建设地点：肥西县上派镇 建设单位：肥西县城乡建设投资有限公司 设计单位：中外建工程设计与顾问有限公司 勘察单位：合肥工业大学建筑设计研究院 工程规模：本标段共包含住宅楼9栋，其中5栋18层、1栋17层、2栋28层和1栋30层，另1个幼儿园、2栋商业和1个地下车库及配电房、垃圾站等附房。总建筑面积总建筑面积约102964.7平方米，其中人防地下车库建筑总面积约15582.44㎡。 二、编制依据 本方案参考的国家和相关地方法规及标准如下： 《中华人民共和国环境保护法》 《中华人民共和国大气污染防治法》 《中华人民共和国固体废物污染环境防治法》 《大气污染物综合排放标准—GB16297-1996》 《环境空气质量标准—GB 3095-2012》 《声环境质量标准》GB3096-2008 《国务院办公厅关于加强环境监管执法的通知——国办发【2014】56 号》 三建设内容 为响应国家扬尘污染防治政策，我项目特从以下几点在施工现场布置实施： 1、加固围挡、硬化路面，强化洗车台冲洗设施管理 1.2施工现场的主要出入口、主要道路及材料加工区、堆放区、生活区、办公区的地面按照规定作硬化处理，积尘及时清扫。施工现场出入口处采取保证车辆清洁的措施，启用已设置的洗车台、沉淀池及高压冲洗设施，指定专人冲洗出工地的车辆，运输车辆必须在除泥、冲洗干净后，方可出场。工地的排水系统定时清理，做到排水
目录
自动喷淋养护施工方案 1、工程概况 本标段为新建济南至青岛高速铁路（不含先期开工段）站前工程JQGTSG-02标，正线里程范围为DK1+800～DK38+，线路长度公里。济南东动车运用所走行线施工里程范围为JDC1DK423+500～JD1DK426+，线路长度公里。 本标段桥梁共3座，总长，钻孔桩共计8506根，墩台 身共计1034个。正线区间路基总长，站场路基总长， 济南东动车所路基总长。 2、墩身自动喷淋养护施工工艺 、工艺特点 喷淋养护效果明显提高。喷淋系统喷出覆盖混凝土养护面的水幕较为均匀，避免形成干湿循环，克服了以往墩身混凝土洒水养护不均匀的弊病，较好解决了墩身表面混凝土的开裂问题，具有施工操作灵活、方便、节水，可根据现场天气情况的变化和养护效果任意调整喷淋时间等特点。并实现了全天候、全湿润的养护质量标准，养护质量及效果明显提高，解决了高空混凝土养护的弊病，提高了混凝土养护效率。 养护施工时安全风险明显降低。养护系统除在安装及提升时需人工干预外，其他工作状态时不需人工干预。极大的降低了人工高空作业时间，同时降低了养护施工时发生安全事故的机率。 节约用水量明显提升。自动喷淋养护系统可将水柱完全喷洒，增大了水柱与墩身混凝土的流水面积，避免了人工用水管养护时水柱太
粗养护面积小的缺陷，较大的节约了用水资源。 、工艺原理 “墩身混凝土喷淋养护”工艺原理是通过蓄水箱、高扬程水泵、时间继电器、输水管、喷淋管组成喷淋系统（如图1），蓄水箱的蓄水量能够保证连续喷淋作业条件后，设定时间继电器的时间间隔和持续时间并开动喷淋系统电源，喷淋系统进入工作状态。继电器到达制定的喷淋间隔时间后自动接通水泵开关，高扬程水泵从蓄水箱内抽水送至输水管内，输水管连接环形喷淋管道，此时喷淋管喷头对墩顶包裹的养护土进行喷淋洒水，通过湿润的土工布经重力自流将水幕均匀的传递到需养护的墩身混凝土面上，喷水时间达到预定的时间后，时间继电器关闭水泵开关停止喷水。 图1自动喷淋效果图 整体支架制作、喷淋水管及喷头安装图 图3电气系统安装图 图4 蓄水箱布置图 、施工工艺流程及操作要点 、工艺流程

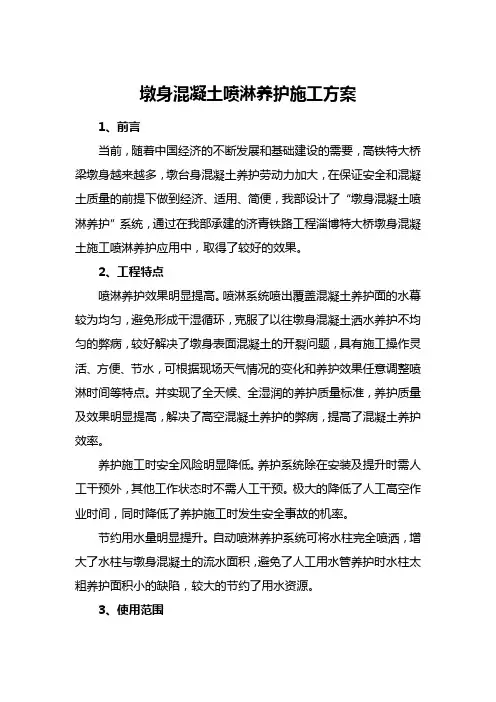

墩身混凝土喷淋养护施工方案 1、前言 当前，随着中国经济的不断发展和基础建设的需要，高铁特大桥梁墩身越来越多，墩台身混凝土养护劳动力加大，在保证安全和混凝土质量的前提下做到经济、适用、简便，我部设计了“墩身混凝土喷淋养护”系统，通过在我部承建的济青铁路工程淄博特大桥墩身混凝土施工喷淋养护应用中，取得了较好的效果。 2、工程特点 喷淋养护效果明显提高。喷淋系统喷出覆盖混凝土养护面的水幕较为均匀，避免形成干湿循环，克服了以往墩身混凝土洒水养护不均匀的弊病，较好解决了墩身表面混凝土的开裂问题，具有施工操作灵活、方便、节水，可根据现场天气情况的变化和养护效果任意调整喷淋时间等特点。并实现了全天候、全湿润的养护质量标准，养护质量及效果明显提高，解决了高空混凝土养护的弊病，提高了混凝土养护效率。 养护施工时安全风险明显降低。养护系统除在安装及提升时需人工干预外，其他工作状态时不需人工干预。极大的降低了人工高空作业时间，同时降低了养护施工时发生安全事故的机率。 节约用水量明显提升。自动喷淋养护系统可将水柱完全喷洒，增大了水柱与墩身混凝土的流水面积，避免了人工用水管养护时水柱太粗养护面积小的缺陷，较大的节约了用水资源。 3、使用范围
