施耐德产品简单介绍(电-表)

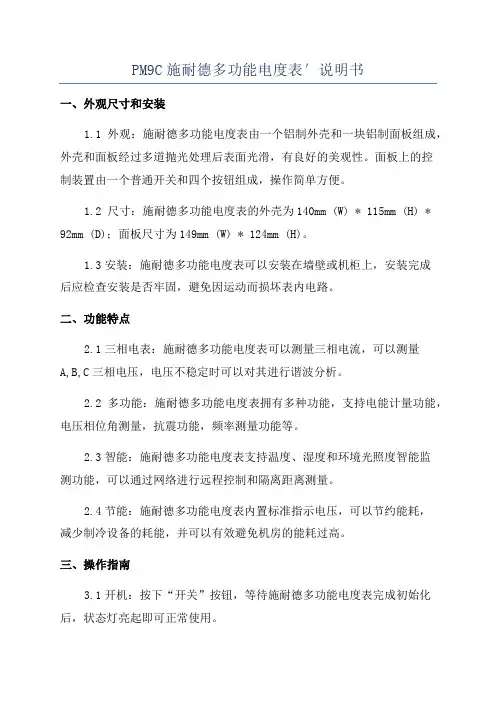

PM9C施耐德多功能电度表′说明书
一、外观尺寸和安装
1.1外观：施耐德多功能电度表由一个铝制外壳和一块铝制面板组成，外壳和面板经过多道抛光处理后表面光滑，有良好的美观性。

面板上的控
制装置由一个普通开关和四个按钮组成，操作简单方便。

1.2 尺寸：施耐德多功能电度表的外壳为140mm (W) * 115mm (H) * 92mm (D)；面板尺寸为149mm (W) * 124mm (H)。

1.3安装：施耐德多功能电度表可以安装在墙壁或机柜上，安装完成
后应检查安装是否牢固，避免因运动而损坏表内电路。

二、功能特点
2.1三相电表：施耐德多功能电度表可以测量三相电流，可以测量
A,B,C三相电压，电压不稳定时可以对其进行谐波分析。

2.2多功能：施耐德多功能电度表拥有多种功能，支持电能计量功能，电压相位角测量，抗震功能，频率测量功能等。

2.3智能：施耐德多功能电度表支持温度、湿度和环境光照度智能监
测功能，可以通过网络进行远程控制和隔离距离测量。

2.4节能：施耐德多功能电度表内置标准指示电压，可以节约能耗，
减少制冷设备的耗能，并可以有效避免机房的能耗过高。

三、操作指南
3.1开机：按下“开关”按钮，等待施耐德多功能电度表完成初始化后，状态灯亮起即可正常使用。

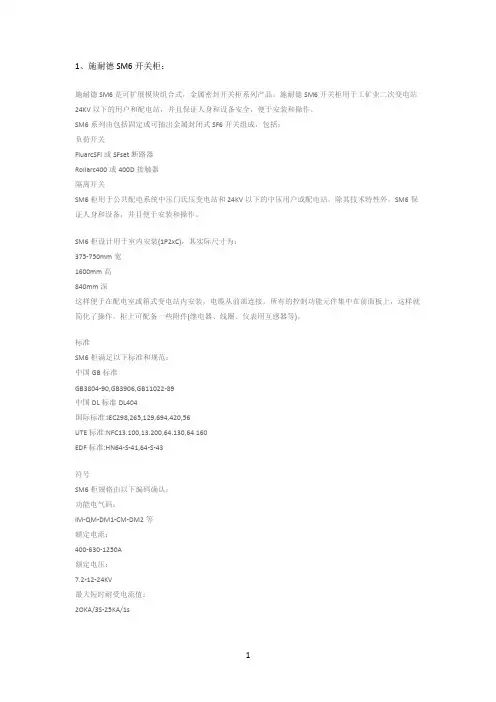

1、施耐德SM6开关柜：施耐德SM6是可扩展模块组合式，金属密封开关柜系列产品。

施耐德SM6开关柜用于工矿业二次变电站24KV以下的用户和配电站，并且保证人身和设备安全，便于安装和操作。

SM6系列由包括固定或可抽出金属封闭式SF6开关组成，包括：负荷开关FluarcSFl或SFset断路器Rollarc400或400D接触器隔离开关SM6柜用于公共配电系统中压门氏压变电站和24KV以下的中压用户或配电站。

除其技术特性外，SM6保证人身和设备，并且便于安装和操作。

SM6柜设计用于室内安装(1P2xC)，其实际尺寸为：375-750mm宽1600mm高840mm深这样便于在配电室或箱式变电站内安装，电缆从前部连接。

所有的控制功能元件集中在前面板上，这样就简化了操作，柜上可配备一些附件(继电器、线圈、仪表用互感器等)。

标准SM6柜满足以下标准和规范：中国GB标准GB3804-90,GB3906,GB11022-89中国DL标准DL404国际标准:lEC298,265,129,694,420,56UTE标准:NFC13.100,13.200,64.130,64.160EDF标准:HN64-S-41,64-S-43符号SM6柜规格由以下编码确认：功能电气码：IM-QM-DM1-CM-DM2等额定电流：400-630-1250A额定电压：7.2-12-24KV最大短时耐受电流值：2OKA/3S-25KA/1s选用的监控保护装置包括：Sepam数字化多功能保护系列VIP反时限保护装置RCV420备自投装置性能描述：海拔低于1000米储存温度-40°C to +70°C工作温度-5°C to +40°C标准和规范：GB, DL，IEC，UTE，EDF增容性(即可扩展)维护量少。

优势：设计紧凑，安全可靠、安装简便、扩展灵活。

应用范围：广泛应用于24kV及以下中压二次配电网、工业、建筑用户配电站技术参数:额定电压7.2kV 12kV 24kV绝缘等级：工频耐压50Hz/1Min（kV有效值）对地28 42 65断口间32 48 79冲击1.2/50μs （kV峰值）对地75 95 125断口间85 110 145分断能力：空载变压器分断能力（A）16空载电缆分断能力（A）25短时耐受电流（kA/s）20/4*或25/2* 20/4*额定闭环开断电流（A）630转移电流（A）1750 1400额定负荷开断电流（A）630主开关和接地开关的关合电流（kA峰值）502、施耐德SM6-DM1断路器柜断路器柜结构柜子分成五个间隔：1. 开关间隔：隔离开关和接地开关密封在充有SF6气体的气室中，符合“密闭压力系统”标准要求。

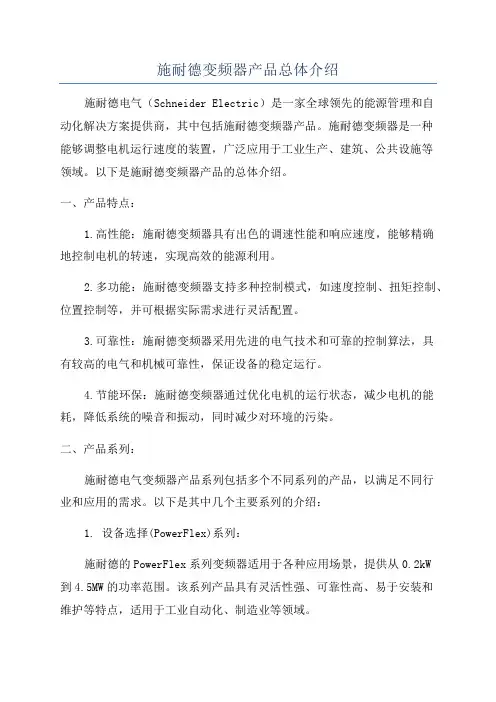

施耐德变频器产品总体介绍施耐德电气（Schneider Electric）是一家全球领先的能源管理和自动化解决方案提供商，其中包括施耐德变频器产品。

施耐德变频器是一种能够调整电机运行速度的装置，广泛应用于工业生产、建筑、公共设施等领域。

以下是施耐德变频器产品的总体介绍。

一、产品特点：1.高性能：施耐德变频器具有出色的调速性能和响应速度，能够精确地控制电机的转速，实现高效的能源利用。

2.多功能：施耐德变频器支持多种控制模式，如速度控制、扭矩控制、位置控制等，并可根据实际需求进行灵活配置。

3.可靠性：施耐德变频器采用先进的电气技术和可靠的控制算法，具有较高的电气和机械可靠性，保证设备的稳定运行。

4.节能环保：施耐德变频器通过优化电机的运行状态，减少电机的能耗，降低系统的噪音和振动，同时减少对环境的污染。

二、产品系列：施耐德电气变频器产品系列包括多个不同系列的产品，以满足不同行业和应用的需求。

以下是其中几个主要系列的介绍：1. 设备选择(PowerFlex)系列：施耐德的PowerFlex系列变频器适用于各种应用场景，提供从0.2kW到4.5MW的功率范围。

该系列产品具有灵活性强、可靠性高、易于安装和维护等特点，适用于工业自动化、制造业等领域。

2.ATV系列：施耐德的ATV系列变频器以其高性能和可靠性而闻名，适用于各种应用场景。

该系列产品支持多种通信接口和编程方式，方便用户进行系统集成和调试，适合工业生产、供水、污水处理等领域。

3.ACQUITY系列：ACQUITY系列变频器是施耐德电气公司为一些特定行业和应用定制开发的产品。

该系列的变频器具有高级控制算法和特殊功能，适用于电梯、通风、列车等特殊行业。

三、应用领域：1.工业生产：2.建筑与基础设施：3.运输及物流：总之，施耐德电气的变频器产品是一种高性能、多功能的电机控制装置，广泛应用于工业生产、建筑、公共设施等领域，以实现能源的高效利用和系统的稳定运行。

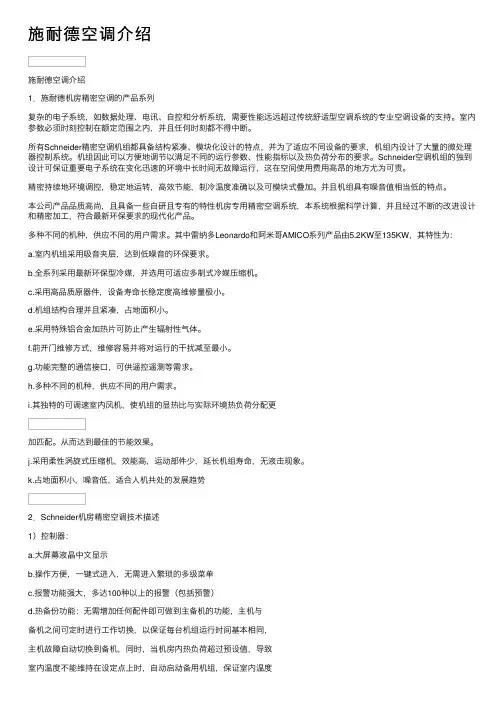

施耐德空调介绍施耐德空调介绍1．施耐德机房精密空调的产品系列复杂的电⼦系统，如数据处理、电讯、⾃控和分析系统，需要性能远远超过传统舒适型空调系统的专业空调设备的⽀持。

室内参数必须时刻控制在额定范围之内，并且任何时刻都不得中断。

所有Schneider精密空调机组都具备结构紧凑、模块化设计的特点，并为了适应不同设备的要求，机组内设计了⼤量的微处理器控制系统。

机组因此可以⽅便地调节以满⾜不同的运⾏参数、性能指标以及热负荷分布的要求。

Schneider空调机组的独到设计可保证重要电⼦系统在变化迅速的环境中长时间⽆故障运⾏，这在空间使⽤费⽤⾼昂的地⽅尤为可贵。

精密持续地环境调控，稳定地运转，⾼效节能，制冷温度准确以及可模块式叠加。

并且机组具有噪⾳值相当低的特点。

本公司产品品质⾼尚，且具备⼀些⾃研且专有的特性机房专⽤精密空调系统，本系统根据科学计算，并且经过不断的改进设计和精密加⼯，符合最新环保要求的现代化产品。

多种不同的机种，供应不同的⽤户需求。

其中雷纳多Leonardo和阿⽶哥AMICO系列产品由5.2KW⾄135KW，其特性为：a.室内机组采⽤吸⾳夹层，达到低噪⾳的环保要求。

b.全系列采⽤最新环保型冷媒，并选⽤可适应多制式冷媒压缩机。

c.采⽤⾼品质原器件，设备寿命长稳定度⾼维修量极⼩。

d.机组结构合理并且紧凑，占地⾯积⼩。

e.采⽤特殊铝合⾦加热⽚可防⽌产⽣辐射性⽓体。

f.前开门维修⽅式，维修容易并将对运⾏的⼲扰减⾄最⼩。

g.功能完整的通信接⼝，可供遥控遥测等需求。

h.多种不同的机种，供应不同的⽤户需求。

i.其独特的可调速室内风机，使机组的显热⽐与实际环境热负荷分配更加匹配。

从⽽达到最佳的节能效果。

j.采⽤柔性涡旋式压缩机，效能⾼，运动部件少，延长机组寿命，⽆液击现象。

k.占地⾯积⼩，噪⾳低，适合⼈机共处的发展趋势2．Schneider机房精密空调技术描述1）控制器：a.⼤屏幕液晶中⽂显⽰b.操作⽅便，⼀键式进⼊，⽆需进⼊繁琐的多级菜单c.报警功能强⼤，多达100种以上的报警（包括预警）d.热备份功能：⽆需增加任何配件即可做到主备机的功能，主机与备机之间可定时进⾏⼯作切换，以保证每台机组运⾏时间基本相同，主机故障⾃动切换到备机，同时，当机房内热负荷超过预设值，导致室内温度不能维持在设定点上时，⾃动启动备⽤机组，保证室内温度在所要求的范围内e.主导/滞后压缩机轮换以均等压缩机⼯作时间和延长寿命2）涡旋式压缩机：噪⾳低，⾼效节能，可靠性⾼，使⽤寿命长3）电⼦膨胀阀：与传统热⼒膨胀阀相⽐有以下优点：a.节能⼤约8%b.控制系统通过电⼦膨胀阀对制冷循环的温度、压⼒进⾏精确控制，⼤⼤提⾼控制精度c.在室外环境温度较低的时候，电⼦膨胀阀精确控制过热度，使系统能够稳定运⾏d.摆脱传统除湿⽅式，⽆需降低循环风量或者关闭部分蒸发盘管，使得除湿过程更精确、更可靠、更节能4）室内风机a.双吸⼊式后曲叶⽚离⼼风机，采⽤马达直联式驱动，⼀个马达带⼀个风机，可靠性⾼。

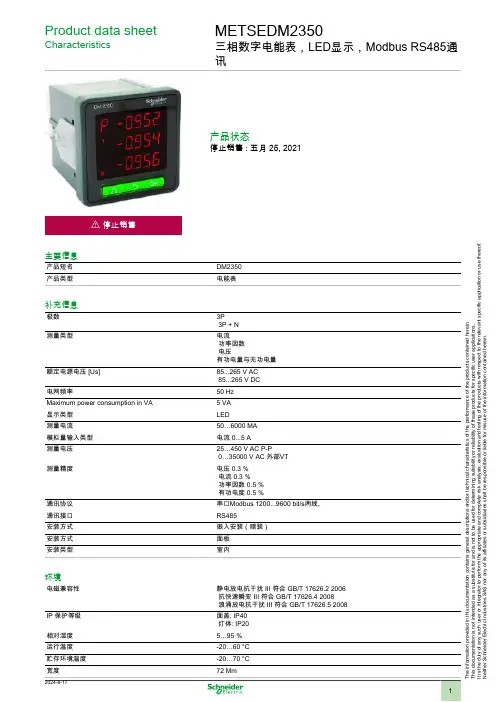

Product data sheetCharacteristicsMETSEDM2350三相数字电能表，LED显示，Modbus RS485通讯产品状态停止销售 : 五月 25, 2021i 停止销售主要信息产品短名DM2350产品类型电能表补充信息极数3P3P + N测量类型电流功率因数 电压有功电量与无功电量额定电源电压 [Us]85...265 V AC 85...265 V DC电网频率50 HzMaximum power consumption in VA5 VA显示类型LED测量电流50…6000 MA模拟量输入类型电流 0...5 A测量电压25…450 V AC P-P0…35000 V AC 外部VT测量精度电压 0.3 % 电流 0.3 % 功率因数 0.5 % 有功电度 0.5 %通讯协议串口Modbus 1200...9600 bit/s两线,通讯接口RS485安装方式嵌入安装（暗装）安装方式面板安装类型室内环境电磁兼容性静电放电抗干扰 III 符合 GB/T 17626.2 2006 抗快速瞬变 III 符合 GB/T 17626.4 2008 浪涌放电抗干扰 III 符合 GB/T 17626.5 2008IP 保护等级面盖: IP40 灯体: IP20相对湿度5…95 %运行温度-20…60 °C贮存环境温度-20…70 °C宽度72 MmT h e i n f o r m a t i o n p r o v i d e d i n t h i s d o c u m e n t a t i o n c o n t a i n s g e n e r a l d e s c r i p t i o n s a n d /o r t e c h n i c a l c h a r a c t e r i s t i c s o f t h e p e r f o r m a n c e o f t h e p r o d u c t s c o n t a i n e d h e r e i n .T h i s d o c u m e n t a t i o n i s n o t i n t e n d e d a s a s u b s t i t u t e f o r a n d i s n o t t o b e u s e d f o r d e t e r m i n i n g s u i t a b i l i t y o r r e l i a b i l i t y o f t h e s e p r o d u c t s f o r s p e c i f i c u s e r a p p l i c a t i o n s .I t i s t h e d u t y o f a n y s u c h u s e r o r i n t e g r a t o r t o p e r f o r m t h e a p p r o p r i a t e a n d c o m p l e t e r i s k a n a l y s i s , e v a l u a t i o n a n d t e s t i n g o f t h e p r o d u c t s w i t h r e s p e c t t o t h e r e l e v a n t s p e c i f i c a p p l i c a t i o n o r u s e t h e r e o f .N e i t h e r S c h n e i d e r E l e c t r i c I n d u s t r i e s S A S n o r a n y o f i t s a f f i l i a t e s o r s u b s i d i a r i e s s h a l l b e r e s p o n s i b l e o r l i a b l e f o r m i s u s e o f t h e i n f o r m a t i o n c o n t a i n e d h e r e i n .高度72 Mm深度77.3 Mm包装单位Unit Type of Package 1PCENumber of Units in Package 11Package 1 Height8.705 CmPackage 1 Width10.595 CmPackage 1 Length12.873 CmPackage 1 Weight320.0 GUnit Type of Package 2S03Number of Units in Package 218Package 2 Height30.0 CmPackage 2 Width30.0 CmPackage 2 Length40.0 CmPackage 2 Weight 6.39 Kg可持续性欧盟ROHS指令符合欧盟ROHS声明合同保修保修单18 个月Product Life Status :End of commerc. - Block。

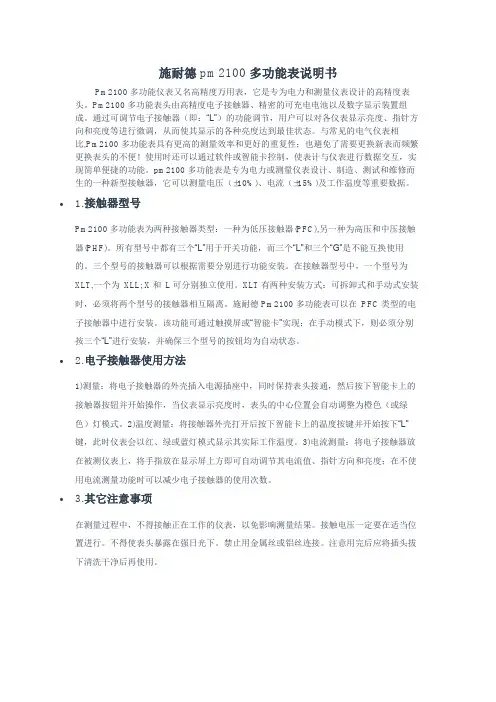

施耐德pm2100多功能表说明书Pm2100多功能仪表又名高精度万用表，它是专为电力和测量仪表设计的高精度表头。

Pm2100多功能表头由高精度电子接触器、精密的可充电电池以及数字显示装置组成。

通过可调节电子接触器（即：“L”）的功能调节，用户可以对各仪表显示亮度、指针方向和亮度等进行微调，从而使其显示的各种亮度达到最佳状态。

与常见的电气仪表相比,Pm2100多功能表具有更高的测量效率和更好的重复性；也避免了需要更换新表而频繁更换表头的不便！使用时还可以通过软件或智能卡控制，使表计与仪表进行数据交互，实现简单便捷的功能。

pm2100多功能表是专为电力或测量仪表设计、制造、测试和维修而生的一种新型接触器，它可以测量电压（±10%)、电流（±15%)及工作温度等重要数据。

• 1.接触器型号Pm2100多功能表为两种接触器类型：一种为低压接触器(PFC),另一种为高压和中压接触器(PHF)。

所有型号中都有三个“L”用于开关功能，而三个“L”和三个“G”是不能互换使用的。

三个型号的接触器可以根据需要分别进行功能安装。

在接触器型号中，一个型号为XLT,一个为XLL; X和L可分别独立使用。

XLT有两种安装方式：可拆卸式和手动式安装时，必须将两个型号的接触器相互隔离。

施耐德Pm2100多功能表可以在PFC类型的电子接触器中进行安装。

该功能可通过触摸屏或“智能卡”实现；在手动模式下，则必须分别按三个“L”进行安装，并确保三个型号的按钮均为自动状态。

• 2.电子接触器使用方法1)测量：将电子接触器的外壳插入电源插座中，同时保持表头接通，然后按下智能卡上的接触器按钮并开始操作，当仪表显示亮度时，表头的中心位置会自动调整为橙色（或绿色）灯模式。

2)温度测量：将接触器外壳打开后按下智能卡上的温度按键并开始按下“L”键，此时仪表会以红、绿或蓝灯模式显示其实际工作温度。

3)电流测量：将电子接触器放在被测仪表上，将手指放在显示屏上方即可自动调节其电流值、指针方向和亮度；在不使用电流测量功能时可以减少电子接触器的使用次数。

施耐德pm2105多功能电表中文说明书PM2105施耐德多功能电力参数测量仪表METSEPM2105CL05，PM2000系列电力参数测量仪表，是施耐德电气PowerLogic仪表家族中又一全新产品。

具有全电量电力参数测量，直观易读，外观设计精巧，安装简捷等特点，适用于各类行业的配电监控系统。

PM2105：直观导航，四个按钮，高度14.2mm字母数字显示，高亮度LED显示屏。

PM2105典型应用>电力监控：对系统内部的线路和负载进行远程的实时监控>能源管理：满足客户对电能分项计量和成本分摊的特殊需求PM2105关键特性与功能1、安装方便>两侧配有安装卡榫，无需使用任何外部工具即可现场安装和改造。

>仪表厚度小，节省柜内空间。

>线电压为480V以下的情况，可直接连接，不用配置额外的电压互感器等附件。

2、电能质量分析>测量系统总谐波畸变率THD，有效分析系统的谐波污染情况。

>提供带有时间标记的峰值需量计算，预测下一时段负荷的用电状况。

3、国际标准>电能精度为0.5S，符合IEC6205322，IEC6205324国际通用的电能计量精度要求。

>测试标准符合IEC6205211。

4、安全等级高>设置密码维护设置信息，防止篡改整合数据。

>通过前面板的选项禁用RS485端口来防止非授权访问。

可以对通讯网络中遇到的问题进行故障排除。

5、遥信遥控>仪表本身标配2个数字输入端，采集开关状态。

>本身标配2个数字输出向其他设备或者软件发出信号，用于开关应用或电能脉冲输出电能管理。

>自动显示（有功、无功、视在功率，电流）四个参数的需量值，包括历史需量，当前需量，预测需量和峰值需量。

>可以统计带负载时间，表计运行时间，帮助客户制定维护计划。

>能源预设功能：设定电能的起始值，用于改造项目的应用。

AC30系列模数插座BNC 100HLE系列漏电脱扣器1+N63、80、100 23010KA 0.830D2 503+N 10034003004外形及安装尺寸BNC100H/D系列小型断路器适用范围BNC 100H/D系列小型断路器具有美观小巧、重量轻、性能优良可靠、分段能力较高、脱扣迅速、导轨安装、壳体和部件采用高阻燃及耐冲击塑料、使用寿命长等优点。

主要用于交流50HZ或60HZ单极230V，二、三、四极400V线路的过载、短路保护，同时也可以在正常情况下不频繁地通断电气装置和照明线路。

主要技术参数断路器的基本参数型号极数（P）额定频率（HZ）壳架等级额定电流（A）额定电压（V）额定电流（A）额定短路分断能力（KA）BNC 100H/D 1、2、3、450、60 100 230/40063、80、10010外形及安装尺寸CE65LE-63(DZ47LE)系列漏电脱扣器631+N 50632304.5KA0.830C D23+N 3 4004外形及安装尺寸CE65-63系列照明/动力保护型断路器适用范围CE65N-63系列小型断路器主要适用于交流50HZ/60HZ，额定电压为230V/400V及以下，额定电流至63A的线路中，该断路器主要用于现代箭镞的电器线路及设备的过载、断路保护、亦适用于线路的不频繁操作与隔离。

主要技术参数●断路器的基本参数额定电流（A）极数（P）额定电流（V）分断能力（KA）顺势脱扣类型瞬时保护电流范围 1、3、6、10、16、20、25123 230/4006000B 3ln＜I≤5lnC 5ln＜I≤10lnD 10ln＜I≤20ln40、50、63 4500 B 3ln＜I≤5lnC 5ln＜I≤10lnD 10ln＜I≤20ln外形及安装尺寸BPN Vigi系列“相线+中性线”漏电保护断路1.45ln 所有值 t＜1h脱扣热态2.55ln 所有值 1＜t＜60s脱扣冷态5ln 所有值 t≥0.1s不脱扣冷态 10ln 所有值 t＜0.1s脱扣冷态外形及安装尺寸CE65NL-63系列漏电脱扣器说明CE65NL-63系列漏电断路器主要适用于交流50HZ/60HZ,额定电压为220V/400V及以下额定电流至63A的线路中，具有漏电触电、短路等保护功能。

PowerLogic power-monitoring unitsPower Meter Series 800Technical data sheet2007Front view of Power Meter Series 800 meter with integrated display.The PowerLogic Power Meter Series 800 offers many high-performance capabilities needed to meter and monitor an electrical installation in a compact 96 x 96 mm unit. All models include an easy-to-read display that presents measurements for all three phases and neutral at the same time, an RS-485 Modbus communication port, one digital input, one KY -type digital output, total harmonic distortion (THD) metering, and alarming on critical conditions. Four models offer an incremental choice ofcustom logging and power quality analysis capabilities. Expand any model with field-installable option modules that offer a choice of additional digital inputs and outputs, analog inputs and outputs, and T ransparent Ready Ethernet port.Applicationsb Panel instrumentationb Sub-billing, cost allocation and energy management b Remote monitoring of an electrical installation b Power quality analysisb Utility bill verification, utility contract optimization and load preservation.CharacteristicsEasy to installMounts using two clips, with no tools required. Direct connect the voltage inputs, with no need for potential transformers (PTs) up to 600 VAC.Easy to operateIntuitive navigation with self-guided, language-selectable menus.System status at a glanceLarge, anti-glare display with back-light provides summary screens with multiple values. Bar charts graphically represent system loading and I/O.Custom alarming with time stampingOver 50 alarm conditions, including over or under conditions, digital input changes, phase unbalance and more. The models PM850 and PM870 offer boolean logic that can be used to combine up to four alarms.Power quality analysisThe PM800 series offers an incremental range of features for troubleshooting and preventing power quality related problems. All models offer THD metering. The PM810 with PM810LOG option and PM820 offer individual current and voltage harmonics readings. The PM850 and PM870 offer waveform capture (PM870 isconfigurable) and power quality compliance evaluation to the international EN50160 standard. The PM870 offers voltage and current disturbance (sag/swell) detection. Extensive on-board memoryAll models offer billing (energy and demand), maintenance, alarm and customizable data logs, all stored in non-volatile memory (PM810 requires PM810LOG option). IEC 62053-22 class 0.5S accuracy for active energyAccurate energy measurement for sub-billing and cost allocation.Trend curves and short-term forecastingThe models PM850 and PM870 offer trend logging and forecasting of energy and demand readings to help compare load characteristics and manage energy costs. Expandable I/O capabilitiesUse the on-board or optional digital inputs for pulse counting, status/position monitoring, demand synchronization or control (gating) of the conditional energy metering. Use the on-board or optional digital outputs for equipment control orinterfacing, controllable by internal alarms or externally through digital input status. Use the optional analog inputs and outputs for equipment monitoring or interfacing.Metering of other utilities (WAGES)All models offer five channels for demand metering of water, air, gas, electricity or steam utilities (WAGES) through the pulse counting capabilities of the digital inputs. Pulses from multiple inputs can be summed through a single channel.Modular and upgradeableAll models offer easy-to-install option modules (memory, I/O and communications) and downloadable firmware for enhanced meter capabilities.Remote displayThe optional remote display can be mounted as far as 10 m from the metering unit. The adapter includes an additional 2- or 4-wire RS-485/RS-232 communication port.Serial and Ethernet communicationsAll models include an RS-485 port supporting Modbus protocol (ASCII and RTU). An optional module provides Ethernet ModbusTCP/IP communications with e-mail onalarm, full function web server and Ethernet-to-serial line gateway functionality.P B 101813 -51P B 101823-50Rear view of Power Meter Series 800 meter.E 90463Power Meter PM800 Series meter display screen showing bar graphs.D B 111799Part number list continued on next page.Power Meter Series 800 without display.Power Meter Series 800 with remote display.Remote display adapter with display and cable.Remote display adaptor alone.P B 101819 -32P B 101818 -60P B 101822 -68P B 101813-39P B 101814 -36Power Meter Series 800 with integrated display.Power Meter PM870 with ECC module (bottom view showing connectors and configuration switches).ECC module (front view)P E 86119P E 86116ECC module (side viewshowing LED indicators).P E 86120PM8M26 module.Power Meter PM800 with PM8M22 andPM8M26 modules.P B 101824 -50P B 1018216 -34Power Meter Series 800 connectors.1. Control power.2. Voltage inputs.3. Digital input/output.4. RS 485 port.5. Option module connector.6. Current inputs.7. Mounting clips.Power Meter PM800 Series with I/O module.2 digital inputs2 analog outputs 4-20 mA 2 analog inputs 0-5 V or 4-20 mA(3) When using two PM8M2222 the temperature should not exceed 25 °C.(2)Waveform capture with PM850 and PM870 only.Power-monitoring unitsPower Meter Series 800Installation and connectionD B 111765D B 111767D B 111768D B 111769D B 111770D B 111792D B 111793D B 111794D B 111771D B 111772Connection example.(1) Functional earth terminal.Note: other types of connection are possible. See product documentation.D B 111773D B 111774D B 111775D B 111776D B 109274D B 111777D B 109276D B 109277D B 108549D B 109279From master (host) device Belden 8723 or 9842 shielded cable.Colors shown are for Belden 8723.CM4000 or MCT2W485terminator or 120 ohm resistorWiring color codes2-wire connections Belden 9841 cable: (+) blue, white stripe (–) white, blue stripe (shield) silver 4-wire connectionsBelden 9843 cable:(TX+) blue, white stripe (TX–) white, blue stripe (RX+) orange, white stripe (RX–) white, orange stripe (SG) green, white stripe (unused) white, green stripe shieldBelden 9842 cable:(TX+) blue, white stripe (TX–) white, blue stripe (RX+) orange, white stripe (RX–) white, orange stripe shieldBelden 8723 cable: (TX+) green (TX–) white (RX+) red (RX–) black shield••••••••••••••••••••Surge protectionFor surge protection, it is recommend that the shield wire be connected directly to an external earth ground at a single point.P L S D 110351P L S D 110343P L S D 110352P L S D 110344P L S D 110345UP/ON DOWN/OFFON OFFDIP switch settings4-wire2-wire (default)TerminationBiasJumper (2-wire)Schneider Electric Industries SAS 89, boulevard Franklin RooseveltF - 92500 Reuil-Malmaison (France) As standards, specifications and designs develop from time, always ask for confirmation of the information given in this publication. PowerLogic, System Manager, Modbus, ION andION Enterprise are either trademarks or registered trademarks of Schneider Electric.Printed on recycled paper.Design: Schneider ElectricPhotos: Schneider ElectricPrinted: xxxxxPLSED3323EN©27-SchneiderElectric-Allrightsreserved08-2007。
