最常见的断路器分为MCB(）、MCCB(）、ACB（万能断路器）小微断主要是我们平时家用的断路器（1、2、3、4、6、10、13、16、20、25、32、40、50、63、100）其中16-63规格的比较常见，也是我们家里用的规格,当然我们家用的话还需选择几个。
塑壳主要是125、160、250、400、800规格，不会大于壳架规格，从10A-800A 都有，小于100A的塑壳和小微断相比，只是更高一些；这些规格只要是大一些的厂家都会生产，用于小微断上一级的配电。
万能短路器就更大了，其壳架等级有1600.2000、3200、4000、6300，器电流规格和塑壳相同，不会超过壳架等级。
范围是200A-6300A.断路器的型号选择空气开关，又称自动开关，低压断路器。
原理是：当工作电流超过额定电流、短路、失压等情况下，自动切断电路。
DZ47-60A C20的空气开关，这是微（小）型断路器的额定电流标法，英文字表示磁脱扣（短路保护）的动作倍数，C一般用于普通配电（5-10倍），另外一种常见的是D型，用于起动电流较大（如电机）的电器（10-14倍）。
20A表示额定电流，但应注意的是这个电流是在环境温度为40摄氏度时的整定值。
实际使用时可参照厂家提供的降容曲线。
空气开关的型号：C65N 1P-：C1A?? C2A?? C4A?? C6A?? C10A?? C16A?? C20A?? C25A?? C32A?? C40A?? C50A?? C63AC65N 2P-：C1A?? C2A?? C4A?? C6A?? C10A?? C16A?? C20A?? C25A?? C32A?? C40A?? C50A?? C63AC65N 3P-：C1A?? C2A?? C4A?? C6A?? C10A?? C16A?? C20A?? C25A?? C32A?? C40A?? C50A?? C63AC65N 4P-：C1A?? C2A?? C4A?? C6A?? C10A?? C16A?? C20A?? C25A?? C32A?? C40A?? C50A?? C63AC65N 1P-：D1A?? D2A?? D4A?? D6A?? D10A?? D16A?? D20A?? D25A?? D32A?? D40A?? D50A?? D63AC65N 2P-：D1A?? D2A?? D4A?? D6A?? D10A?? D16A?? D20A?? D25A?? D32A?? D40A?? D50A?? D63AC65N 3P-：D1A?? D2A?? D4A?? D6A?? D10A?? D16A?? D20A?? D25A?? D32A?? D40A?? D50A?? D63A型号上升一般是6，10，16，20，25，32，40，50，63，80，100，125，150，225，400。
施耐德电气价格表施耐德电气（Schneider Electric）是一家全球领先的能源管理与自动化解决方案供应商。
作为一家著名的电气设备制造商，施耐德电气备受全球企业和消费者的信赖。
他们为各种行业提供广泛的产品和解决方案，涵盖了低压电气、中压电气、自动化设备、能源管理系统等领域。
本文档旨在向用户展示施耐德电气的产品价格表。
以下是一些施耐德电气的常见产品及其价格：1. 低压电气1.1 断路器•施耐德 EasyPact CVS系列断路器：199元/台•施耐德 Multi9系列断路器：299元/台•施耐德 Compact系列断路器：599元/台1.2 接触器•施耐德 TeSys D系列接触器：99元/台•施耐德 TeSys K系列接触器：139元/台•施耐德 TeSys M系列接触器：199元/台2. 中压电气2.1 断路器•施耐德 EasyPact MVS系列断路器：4999元/台•施耐德 Masterpact系列断路器：9999元/台•施耐德 Powerpact系列断路器：19999元/台2.2 开关设备•施耐德 Easergy系列中压开关设备：5999元/套•施耐德 PIX系列中压开关设备：7999元/套•施耐德 PEXL系列中压开关设备：9999元/套3. 自动化设备3.1 PLC（可编程逻辑控制器）•施耐德 Modicon系列PLC: 3999元/台•施耐德 Twido系列PLC: 2999元/台•施耐德 Momentum系列PLC: 5999元/台3.2 人机界面（HMI）•施耐德 Magelis系列HMI: 1999元/台•施耐德 Vijeo Designer软件: 999元/套•施耐德 SoMachine软件: 1999元/套4. 能源管理系统4.1 变频器•施耐德 Altivar系列变频器: 2999元/台•施耐德 Lexium系列变频器: 3999元/台•施耐德 Soft Starter变频器: 4999元/台4.2 电能计量仪•施耐德 PowerLogic系列电能计量仪: 999元/台•施耐德 ION系列电能计量仪: 1999元/台•施耐德 Acti9系列电能计量仪: 2999元/台请注意，以上价格仅供参考，具体价格以实际购买时为准。

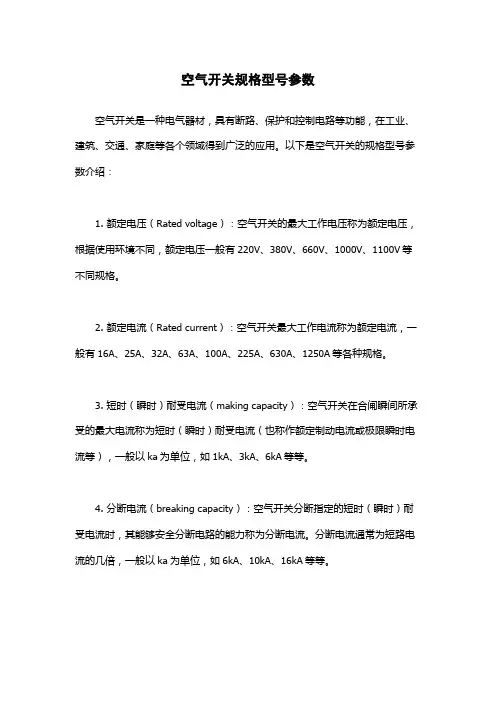

空气开关规格型号参数空气开关是一种电气器材，具有断路、保护和控制电路等功能，在工业、建筑、交通、家庭等各个领域得到广泛的应用。
以下是空气开关的规格型号参数介绍：1. 额定电压（Rated voltage）：空气开关的最大工作电压称为额定电压，根据使用环境不同，额定电压一般有220V、380V、660V、1000V、1100V等不同规格。
2. 额定电流（Rated current）：空气开关最大工作电流称为额定电流，一般有16A、25A、32A、63A、100A、225A、630A、1250A等各种规格。
3. 短时（瞬时）耐受电流（making capacity）：空气开关在合闸瞬间所承受的最大电流称为短时（瞬时）耐受电流（也称作额定制动电流或极限瞬时电流等），一般以ka为单位，如1kA、3kA、6kA等等。
4. 分断电流（breaking capacity）：空气开关分断指定的短时（瞬时）耐受电流时，其能够安全分断电路的能力称为分断电流。
分断电流通常为短路电流的几倍，一般以ka为单位，如6kA、10kA、16kA等等。
5. 机械寿命（mechanical endurance）：空气开关的机械寿命是指在额定工作条件下开关的通断次数，常见机械寿命一般为10000次、20000次、30000次等等。
6. 电器寿命（electrical endurance）：空气开关电器寿命是指在额定工作条件下开关通断、制动、控制等功能的寿命，通常以五百至一千小时为周期。
7. 防护等级（IP code）：空气开关防护等级为IP防护等级，用于描述产品的防护性能，由两个数字组成，第一个数字表示防尘等级，第二个数字表示防水等级。
8. 绝缘电压（insulation voltage）：空气开关在额定工作条件下，开关体对地绝缘电阻所承受的最大电压称为绝缘电压，常见规格有500V、1000V等等。
9. 接线方式（connection type）：空气开关的接线方式主要有直接插入式、螺旋钩式、压线式等等，不同接线方式适合不同的场合和电路连接要求。
低压断路器可分为低压塑壳断路器和低压框架式断路器，前者用于低压小电流，后者用于低压大电流，其中的低压塑壳断路器俗称自动空气开关。
中国国家标准GB14048.2中的几个定义（强制标准，想详细了解低压断路器就看这个标准）：1.断路器：能接通、承载和分断正常电路条件下的电流，也能在规定的非正常电路（例如短路）下接通、承载一定时间和分断电流的一种机械开关电器。
2.塑壳式断路器：具有一个用模压绝缘材料制成的外壳作为断路器整体部件的断路器。
3.空气断路器：触头在大气压力的空气中断开和闭合的断路器4.真空断路器：触头在高真空管中断开和闭合的断路器因塑壳式断路器一般使用空气作为灭弧介质，因此有空气开关的俗称，但空气开关的说法其实并不严谨，因开关与断路器是不同的两个概念。
从作用看：1、空气开关一般在小电流电路中主要起“隔离”和“保护装置”的作用，也叫自动开关，也叫空气断路器；2、断路器有很好的灭弧能力，在电路短路大电流情况下，自动跳闸；在高电压、大电流电路中，常用作停电、送电，接通、断开负荷的操作电器；1.电压等级的区别:一般空气开关合用的电压等级为500V以下,而断路器通常可以合用于220V以上的各电压等级.2.遮断电流的能力不同:一般断路器能承受的负荷及短路电流更大些.3.灭弧介质和方式的区别:断路器的灭弧介质和方式不但有空气断路器,还有真空断路器,多油断路器,少油断路器,六氟化硫断路器等.4.配套设备的区别:一般相对于空开来讲断路器的丈量,逻辑及执行部门的机构所配套的设备更复杂一些.断路器有真空断路器和SF6断路器等多种型号，它的开断电流要比普通的空气开关大，开断容量也要更大，真空断路器一般用于6KV的系统，SF6断路器用于500KV变电站，两者都用直流110V作为控制电源，由控制信号触发才会动作，一般的空开用在380/220系统，相当于刀闸。
主要区别为电流等级，微型断路器一般为63A以下，塑壳断路器一般为630A 以下，空气断路器一般为630A以上B 添加义项?文案，原指放书的桌子，后来指在桌子上写字的人。

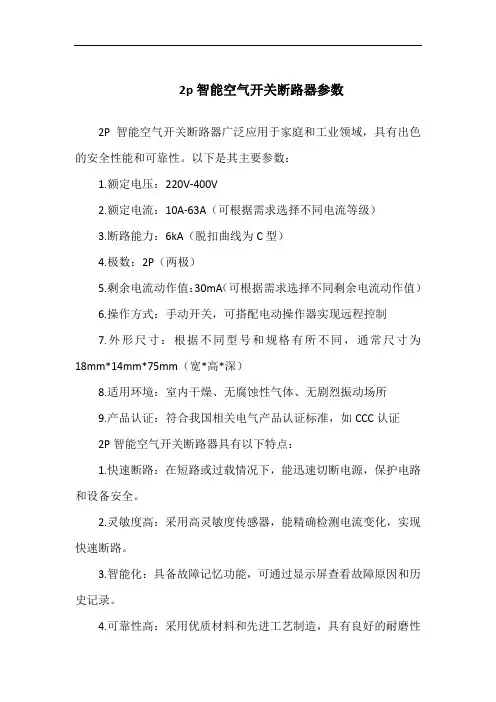

2p智能空气开关断路器参数2P智能空气开关断路器广泛应用于家庭和工业领域，具有出色的安全性能和可靠性。
以下是其主要参数：1.额定电压：220V-400V2.额定电流：10A-63A（可根据需求选择不同电流等级）3.断路能力：6kA（脱扣曲线为C型）4.极数：2P（两极）5.剩余电流动作值：30mA（可根据需求选择不同剩余电流动作值）6.操作方式：手动开关，可搭配电动操作器实现远程控制7.外形尺寸：根据不同型号和规格有所不同，通常尺寸为18mm*14mm*75mm（宽*高*深）8.适用环境：室内干燥、无腐蚀性气体、无剧烈振动场所9.产品认证：符合我国相关电气产品认证标准，如CCC认证2P智能空气开关断路器具有以下特点：1.快速断路：在短路或过载情况下，能迅速切断电源，保护电路和设备安全。
2.灵敏度高：采用高灵敏度传感器，能精确检测电流变化，实现快速断路。
3.智能化：具备故障记忆功能，可通过显示屏查看故障原因和历史记录。
4.可靠性高：采用优质材料和先进工艺制造，具有良好的耐磨性和抗冲击性。
5.安装方便：采用标准尺寸设计，易于安装在配电箱中，节省空间。
6.维护简单：采用模块化设计，更换部件方便，降低维护成本。
在选购2P智能空气开关断路器时，应注意以下事项：1. 根据用电需求选择合适电流等级和断路能力的断路器。
2.考虑安装空间和方便性，选择合适尺寸和类型的断路器。
3.选择具有良好品牌口碑和可靠性的产品，如施耐德、正泰等知名品牌。
4.了解产品保修政策，确保售后服务。
正确安装和使用2P智能空气开关断路器，可以有效保障家庭和工业电路的安全运行。
在选购和使用过程中，务必关注产品性能和品质，确保人身和财产安全。

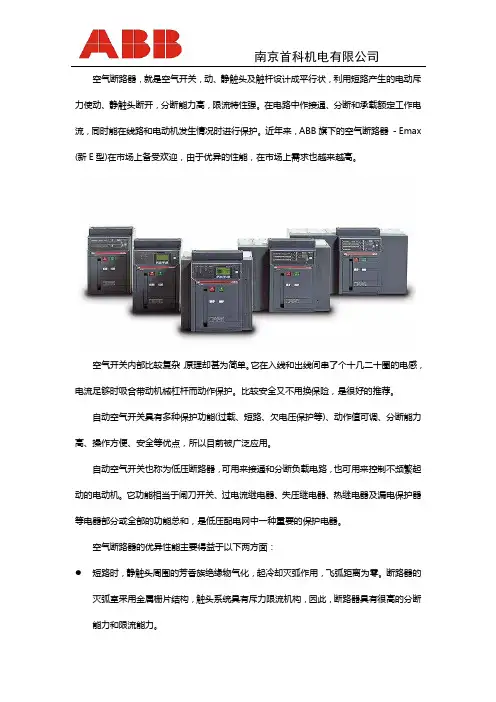

空气断路器，就是空气开关，动、静触头及触杆设计成平行状，利用短路产生的电动斥力使动、静触头断开，分断能力高，限流特性强。
在电路中作接通、分断和承载额定工作电流，同时能在线路和电动机发生情况时进行保护。
近年来，ABB旗下的空气断路器- Emax (新E型)在市场上备受欢迎，由于优异的性能，在市场上需求也越来越高。
空气开关内部比较复杂，原理却甚为简单。
它在入线和出线间串了个十几二十圈的电感，电流足够时吸合带动机械杠杆而动作保护。
比较安全又不用换保险，是很好的推荐。
自动空气开关具有多种保护功能(过载、短路、欠电压保护等)、动作值可调、分断能力高、操作方便、安全等优点，所以目前被广泛应用。
自动空气开关也称为低压断路器，可用来接通和分断负载电路，也可用来控制不频繁起动的电动机。
它功能相当于闸刀开关、过电流继电器、失压继电器、热继电器及漏电保护器等电器部分或全部的功能总和，是低压配电网中一种重要的保护电器。
空气断路器的优异性能主要得益于以下两方面：短路时，静触头周围的芳香族绝缘物气化，起冷却灭弧作用，飞弧距离为零。
断路器的灭弧室采用金属栅片结构，触头系统具有斥力限流机构，因此，断路器具有很高的分断能力和限流能力。
具有复式脱扣器。
反时限动作是双金属片受热弯曲使脱扣器动作，瞬时动作是铁芯街铁机构带动脱扣器动作。
脱扣方式有热动、电磁和复式脱扣3种。
如果您了解更多有关新E型空气断路器方面的信息，在此推荐您联系南京首科机电有限公司咨询详情。
南京首科机电有限公司集生产、贸易、技术、服务于一体的机电专业性公司。
经营广泛、品种繁多，主营批发零售各国知名低压电器、电工器材、工业用通风及抽风系统。
公司以“诚信铸就品牌，服务带来效益”的经营理念。
推行“VIP”式的营销服务机制，努力做好售前、售中、售后服务，并为用户建立档案，定期开展大客户综合回访，赢来了越来越宽广的市场空间。
公司主要代理销售品牌：总代理ABB、施耐德电气、〈FUI〉富士电机、〈MITSUBISHI〉三菱电机、〈OMRON〉欧姆龙自控元器件、美国通用GE电器、韩国LS产电、士林电机、、西门子、火灾监控系统、工业插头插座、订制配电箱配电柜。

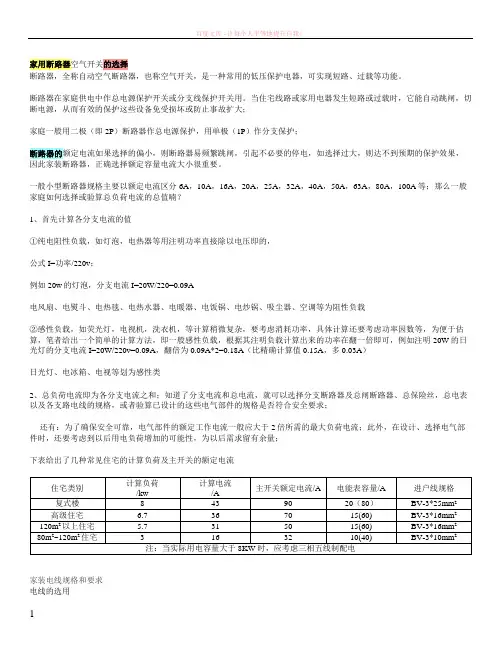

家用断路器空气开关的选择断路器，全称自动空气断路器，也称空气开关，是一种常用的低压保护电器，可实现短路、过载等功能。
断路器在家庭供电中作总电源保护开关或分支线保护开关用。
当住宅线路或家用电器发生短路或过载时，它能自动跳闸，切断电源，从而有效的保护这些设备免受损坏或防止事故扩大；家庭一般用二极（即2P）断路器作总电源保护，用单极（1P）作分支保护；断路器的额定电流如果选择的偏小，则断路器易频繁跳闸，引起不必要的停电，如选择过大，则达不到预期的保护效果，因此家装断路器，正确选择额定容量电流大小很重要。
一般小型断路器规格主要以额定电流区分6A，10A，16A，20A，25A，32A，40A，50A，63A，80A，100A等；那么一般家庭如何选择或验算总负荷电流的总值喃？1、首先计算各分支电流的值①纯电阻性负载，如灯泡，电热器等用注明功率直接除以电压即的，公式I=功率/220v；例如20w的灯泡，分支电流I=20W/220=0.09A电风扇、电熨斗、电热毯、电热水器、电暖器、电饭锅、电炒锅、吸尘器、空调等为阻性负载②感性负载，如荧光灯，电视机，洗衣机，等计算稍微复杂，要考虑消耗功率，具体计算还要考虑功率因数等，为便于估算，笔者给出一个简单的计算方法，即一般感性负载，根据其注明负载计算出来的功率在翻一倍即可，例如注明20W的日光灯的分支电流I=20W/220v=0.09A，翻倍为0.09A*2=0.18A（比精确计算值0.15A，多0.03A）日光灯、电冰箱、电视等划为感性类2、总负荷电流即为各分支电流之和；知道了分支电流和总电流，就可以选择分支断路器及总闸断路器、总保险丝，总电表以及各支路电线的规格，或者验算已设计的这些电气部件的规格是否符合安全要求；还有：为了确保安全可靠，电气部件的额定工作电流一般应大于2倍所需的最大负荷电流；此外，在设计、选择电气部件时，还要考虑到以后用电负荷增加的可能性，为以后需求留有余量；下表给出了几种常见住宅的计算负荷及主开关的额定电流住宅类别计算负荷/kw计算电流/A主开关额定电流/A 电能表容量/A 进户线规格复式楼8 43 90 20（80）BV-3*25mm2高级住宅 6.7 36 70 15(60) BV-3*16mm2 120m2以上住宅 5.7 31 50 15(60) BV-3*16mm2 80m2~120m2住宅 3 16 32 10(40) BV-3*10mm2注：当实际用电容量大于8KW时，应考虑三相五线制配电家装电线规格和要求电线的选用为了防火、维修及安全，最好选用有长城标志的“国标”铜芯电线，线材槽载面积一般是：照明用线选用1.5平方毫米，插座用线选用2.5平方毫米，空调用线不得小于2.5平方毫米，接负线（零线/地线）选用绿黄双色线，接开关线(火线)用红、白、黑、紫等任一种。

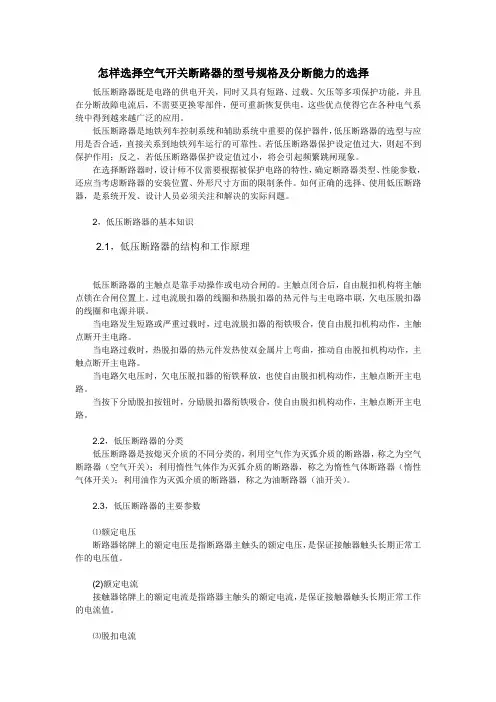

怎样选择空气开关断路器的型号规格及分断能力的选择低压断路器既是电路的供电开关，同时又具有短路、过载、欠压等多项保护功能，并且在分断故障电流后，不需要更换零部件，便可重新恢复供电，这些优点使得它在各种电气系统中得到越来越广泛的应用。
低压断路器是地铁列车控制系统和辅助系统中重要的保护器件，低压断路器的选型与应用是否合适，直接关系到地铁列车运行的可靠性。
若低压断路器保护设定值过大，则起不到保护作用；反之，若低压断路器保护设定值过小，将会引起频繁跳闸现象。
在选择断路器时，设计师不仅需要根据被保护电路的特性，确定断路器类型、性能参数，还应当考虑断路器的安装位置、外形尺寸方面的限制条件。
如何正确的选择、使用低压断路器，是系统开发、设计人员必须关注和解决的实际问题。
2，低压断路器的基本知识2.1，低压断路器的结构和工作原理低压断路器的主触点是靠手动操作或电动合闸的。
主触点闭合后，自由脱扣机构将主触点锁在合闸位置上。
过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，欠电压脱扣器的线圈和电源并联。
当电路发生短路或严重过载时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触点断开主电路。
当电路过载时，热脱扣器的热元件发热使双金属片上弯曲，推动自由脱扣机构动作，主触点断开主电路。
当电路欠电压时，欠电压脱扣器的衔铁释放，也使自由脱扣机构动作，主触点断开主电路。
当按下分励脱扣按钮时，分励脱扣器衔铁吸合，使自由脱扣机构动作，主触点断开主电路。
2.2，低压断路器的分类低压断路器是按熄灭介质的不同分类的，利用空气作为灭弧介质的断路器，称之为空气断路器（空气开关）；利用惰性气体作为灭弧介质的断路器，称之为惰性气体断路器（惰性气体开关）；利用油作为灭弧介质的断路器，称之为油断路器（油开关）。
2.3，低压断路器的主要参数⑴额定电压断路器铭牌上的额定电压是指断路器主触头的额定电压，是保证接触器触头长期正常工作的电压值。
(2)额定电流接触器铭牌上的额定电流是指路器主触头的额定电流，是保证接触器触头长期正常工作的电流值。
空气开关型号和用途空气开关是一种常用的电气保护设备，广泛应用于电力系统、工业控制系统以及家用电器等领域。
它的主要功能是在电路中监测电流的大小，一旦电流超过预设值，空气开关将自动切断电源，以保护电气设备以及人身安全。
本文将详细介绍空气开关的型号和用途。
一、空气开关的型号1. 高断电容量型空气开关高断电容量型空气开关通常用于对大电流负载进行保护，比如电动机、空调等。
这类空气开关的额定电流可以达到几千安培，可以有效地切断高容量负载的电路，避免电路短路或过载造成的事故。
2. 小断电容量型空气开关小断电容量型空气开关适用于对小电流负载进行保护，比如照明设备、家用电器等。
这类空气开关的额定电流通常在几十安培之间，可以提供对小容量负载的保护。
3. 牵引空气开关牵引空气开关是一种专用于电力牵引系统的保护设备，主要用于电动机车、电动列车等交通工具中。
这类空气开关具有额外的特性，如抑制电压尖峰、延时断电等，以确保在牵引系统中电路的稳定性。
4. 残余电流空气开关残余电流空气开关是一种专用于漏电保护的设备，主要用于防止漏电曲线的电路，比如浴室、厨房等湿润环境。
这类空气开关可以检测到负载中的微弱漏电，一旦检测到漏电超过预设值，将切断电源，以保护人身安全。
5. 操作型空气开关操作型空气开关通常用于需要手动控制电路的场合，可通过摇杆、按钮、旋钮等操作手柄进行切换。
这类空气开关提供了人机交互的接口，广泛应用于工程机械、起重设备等需要手动控制的设备。
二、空气开关的用途1. 过载保护空气开关在电气系统中的主要作用之一是过载保护。
当电路中的负载超过设定的额定电流时，空气开关将自动切断电源，防止电气设备受到损坏或引发火灾等危险。
2. 短路保护空气开关还可以用于短路保护。
当电路发生短路故障时，空气开关能够迅速切断电源，阻止过大电流通过短路点，避免设备受损或电路引发火灾等危险。
3. 漏电保护残余电流空气开关主要用于漏电保护。
在有漏电的情况下，残余电流空气开关可以检测到负载中的微弱漏电，并及时切断电源，以保护人身安全。
