螺旋筋计算公式自动计算.xls

1、螺旋箍筋计算方法：在圆柱形构件（如图形柱、管柱、灌注桩等）中，螺旋箍筋沿主筋圆周表面缠绕，其每米钢筋骨架长的螺旋箍筋长度，可按下式计算：l=2000лa/p×[1-e^2/4-3/64(e^2)^2 –5/256(e^2)^3]其中a=√（p^2+4D^2）/4e2=(4a^2-D^2)/( 4a^2)式中l——每1m钢筋骨架长的螺旋箍筋长度（㎜）；p——螺距（㎜）；л——圆周率，取3.1416；D——螺旋线的缠绕直径；采用箍筋的中心距，即主筋外皮距离加上一个箍筋直径（㎜）。

公式中括号内最后一项5/256(e^2)^3数值很小，一般在计算时略去。

2、螺旋箍筋简易计算方法方法一，螺旋箍筋长度亦可按以下简化公式计算：l=1000/p×√（лD）^2+p^2+лd/2式中d——螺旋箍筋的直径；其他符号意义同前。

方法二，对于箍筋间距要求不大严格的构件，或当p与D的比值较小（p/d＜0.5）时，箍筋长度也可以按下面近似公式计算：l=n√p^2+（лD）^2式中n——螺旋圈数；其他符号意义同前。

― ^ ‖表示次方的意识。

螺旋体长度（常用于螺旋筋长度计算）：L＝n[p^2+(πd）^2]^（1/2)式中：n——圈数＝设计螺旋筋布置高度÷螺距p——螺距（设计以@表示的尺寸），有不同螺距时，应分段计算d——螺圈中心直径（如桩径等）^2——表示前面因子的平方[ ]^（1/2)——中括号内的结果开方计算钢筋重量公式:系数×钢筋长度×钢筋数量=钢筋重量(KG)其中系数的计算公式:钢筋直径×钢筋直径x标准系数(0.617)÷100=该钢筋重量/米,精确到0.001.我说的够详细了吧!我要分啊。

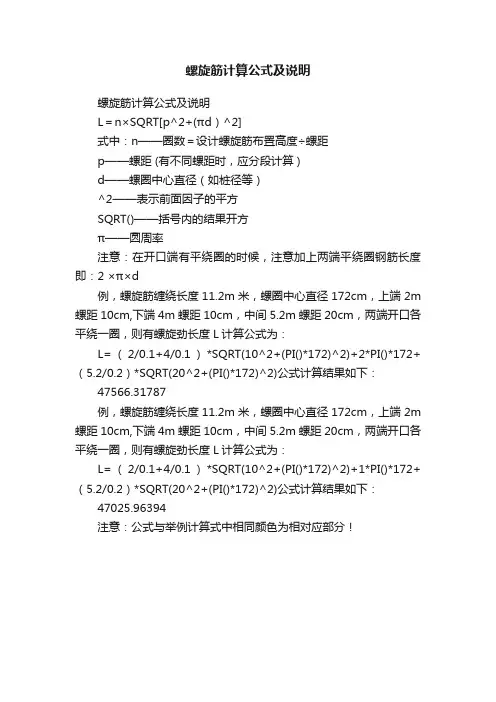

螺旋筋计算公式及说明
螺旋筋计算公式及说明
L＝n×SQRT[p^2+(πd）^2]
式中：n——圈数＝设计螺旋筋布置高度÷螺距
p——螺距 (有不同螺距时，应分段计算 )
d——螺圈中心直径（如桩径等）
^2——表示前面因子的平方
SQRT()——括号内的结果开方
π——圆周率
注意：在开口端有平绕圈的时候，注意加上两端平绕圈钢筋长度即：2 ×π×d
例，螺旋筋缠绕长度11.2m米，螺圈中心直径172cm，上端2m 螺距10cm,下端4m螺距10cm，中间5.2m螺距20cm，两端开口各平绕一圈，则有螺旋劲长度L计算公式为：
L=（2/0.1+4/0.1）*SQRT(10^2+(PI()*172)^2)+2*PI()*172+（5.2/0.2）*SQRT(20^2+(PI()*172)^2)公式计算结果如下：47566.31787
例，螺旋筋缠绕长度11.2m米，螺圈中心直径172cm，上端2m 螺距10cm,下端4m螺距10cm，中间5.2m螺距20cm，两端开口各平绕一圈，则有螺旋劲长度L计算公式为：
L=（2/0.1+4/0.1）*SQRT(10^2+(PI()*172)^2)+1*PI()*172+（5.2/0.2）*SQRT(20^2+(PI()*172)^2)公式计算结果如下：47025.96394
注意：公式与举例计算式中相同颜色为相对应部分！。

螺旋箍筋计算公式

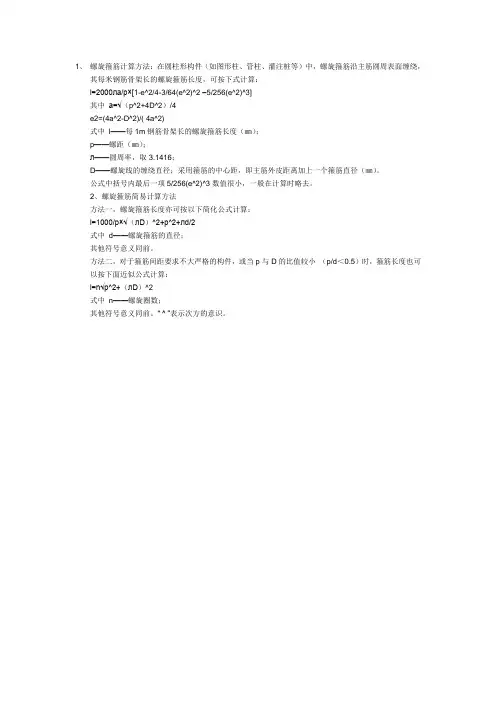

1、螺旋箍筋计算方法：在圆柱形构件（如图形柱、管柱、灌注桩等）中，螺旋箍筋沿主筋圆周表面缠绕，其每米钢筋骨架长的螺旋箍筋长度，可按下式计算：l=2000лa/p×[1-e^2/4-3/64(e^2)^2 –5/256(e^2)^3]
其中a=√（p^2+4D^2）/4
e2=(4a^2-D^2)/( 4a^2)
式中l——每1m钢筋骨架长的螺旋箍筋长度（㎜）；
p——螺距（㎜）；
л——圆周率，取3.1416；
D——螺旋线的缠绕直径；采用箍筋的中心距，即主筋外皮距离加上一个箍筋直径（㎜）。

公式中括号内最后一项5/256(e^2)^3数值很小，一般在计算时略去。

2、螺旋箍筋简易计算方法
方法一，螺旋箍筋长度亦可按以下简化公式计算：
l=1000/p×√（лD）^2+p^2+лd/2
式中d——螺旋箍筋的直径；
其他符号意义同前。

方法二，对于箍筋间距要求不大严格的构件，或当p与D的比值较小（p/d﹤0.5）时，箍筋长度也可以按下面近似公式计算：
l=n√p^2+（лD）^2
式中n——螺旋圈数；
其他符号意义同前。

“^ ”表示次方的意识。

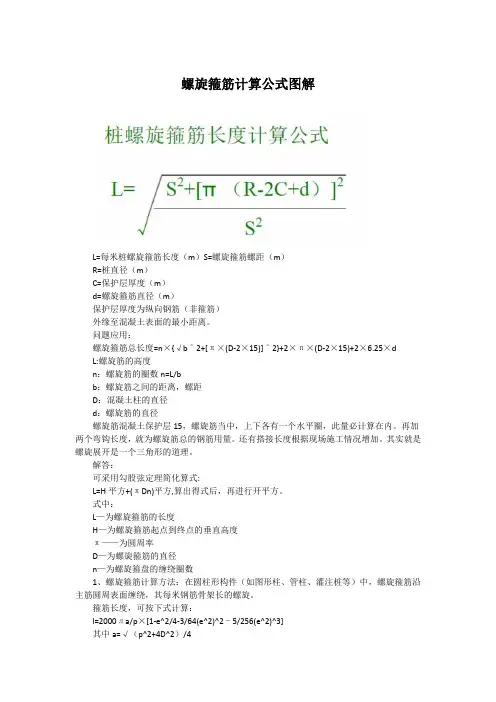

螺旋箍筋计算公式图解L=每米桩螺旋箍筋长度（m）S=螺旋箍筋螺距（m）R=桩直径（m）C=保护层厚度（m）d=螺旋箍筋直径（m）保护层厚度为纵向钢筋（非箍筋）外缘至混凝土表面的最小距离。

问题应用：螺旋箍筋总长度=n×{√b＾2+[π×(D-2×15)]＾2}+2×π×(D-2×15)+2×6.25×dL:螺旋筋的高度n：螺旋筋的圈数n=L/bb：螺旋筋之间的距离，螺距D：混凝土柱的直径d：螺旋筋的直径螺旋筋混凝土保护层15，螺旋筋当中，上下各有一个水平圈，此量必计算在内。

再加两个弯钩长度，就为螺旋筋总的钢筋用量。

还有搭接长度根据现场施工情况增加。

其实就是螺旋展开是一个三角形的道理。

解答：可采用勾股弦定理简化算式:L=H平方+(πDn)平方,算出得式后，再进行开平方。

式中：L—为螺旋箍筋的长度H—为螺旋箍筋起点到终点的垂直高度π——为圆周率D—为螺旋箍筋的直径n—为螺旋箍盘的缠绕圈数1、螺旋箍筋计算方法：在圆柱形构件（如图形柱、管柱、灌注桩等）中，螺旋箍筋沿主筋圆周表面缠绕，其每米钢筋骨架长的螺旋。

箍筋长度，可按下式计算：l=2000лa/p×[1-e^2/4-3/64(e^2)^2–5/256(e^2)^3]其中a=√（p^2+4D^2）/4e2=(4a^2-D^2)/( 4a^2)式中l——每1m钢筋骨架长的螺旋箍筋长度（㎜）；p——螺距（㎜）；л——圆周率，取3.1416；D——螺旋线的缠绕直径；采用箍筋的中心距，即主筋外皮距离加上一个箍筋直径（㎜）。

公式中括号内最后一项5/256(e^2)^3数值很小，一般在计算时略去。

2、螺旋箍筋简易计算方法方法一，螺旋箍筋长度亦可按以下简化公式计算：l=1000/p×√（лD）^2+p^2+лd/2式中d——螺旋箍筋的直径；其他符号意义同前。

方法二，对于箍筋间距要求不大严格的构件，或当p与D的比值较小（p/d＜0.5）时，箍筋长度也可以按下面近似公式计算：l=n√p^2+（лD）^2式中n——螺旋圈数；其他符号意义同前。

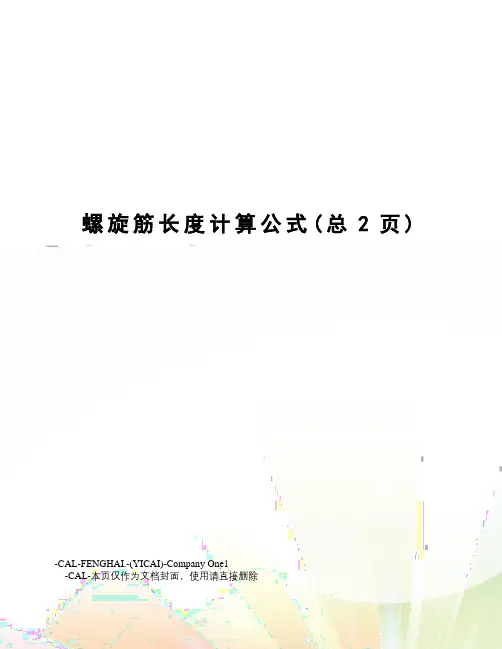

螺旋筋长度计算公式(总2页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除螺旋筋长度计算公式(见下图）式中：L-------螺旋筋长度N-------螺旋圈数a--------螺旋钢筋间距D-------构件直径b--------保护层厚度d--------螺旋钢筋直径03G101规范螺旋筋公式：两个弯钩长度+⨯+-+⨯=214.32)2(2d b D a N L11G101规范螺旋筋公式：两个弯钩长度+⨯-+⨯=214.32)2(2b D a N L二、桩钢筋计算：加劲筋（箍筋）*（桩径 - 保护层*2 - 螺旋直径*2 - 主筋直径*2 - 加筋直径）受力筋（主筋）桩长 - 保护层+ 锚固（承台）*根数*理论重量kg/m三、砌筑工程a、按材质，算体积b、按厚度，套定额C、内、外墙（砼墙：支撑超高），脚手架（内外分),钢丝网D、砌筑砂浆标号换算四、砼钢筋工程1、按构件名称套定额2、按实际使用性质（商品、非商品砼）3、钢筋以级别4、砌体加固筋五、屋面防水（基础防潮）六、楼地面、屋面、墙面保温（按材质、体积等）七、建筑超高费（20m或6层以上线等）八、垂直运输费（按不同檐口用途性质，按建筑面积等）九、大型机械安拆及进出场费（塔吊、施工电梯、打桩机、挖掘机）装饰一、楼地面A、找平层（找平作用，粗糙）B、面层（保护作用，光滑）C、套价（材质、配合比1：2水泥砂浆、厚度）1.楼梯【投影面积、踢脚线（水泥块料）、栏杆扶手(油漆)】2.楼梯侧面装饰（300mm以内按线条、300mm以外按零星）3.楼梯底面装饰*（B3---刮瓷、乳胶漆*人工费*）阳台、雨篷、飘窗板1. 阳台 a.地面按投影面B-b.天棚若带挑梁(工程量* B3-)c.栏杆、栏板（如是砼，要算模板，抹灰垂直投影面积*、翻边（套圈梁）、侧面（300mm以内按线条、300mm以外按零星）2.雨篷：雨蓬底面或顶面抹灰分别按水平投影面积计算，并入相应天棚抹灰面积内。

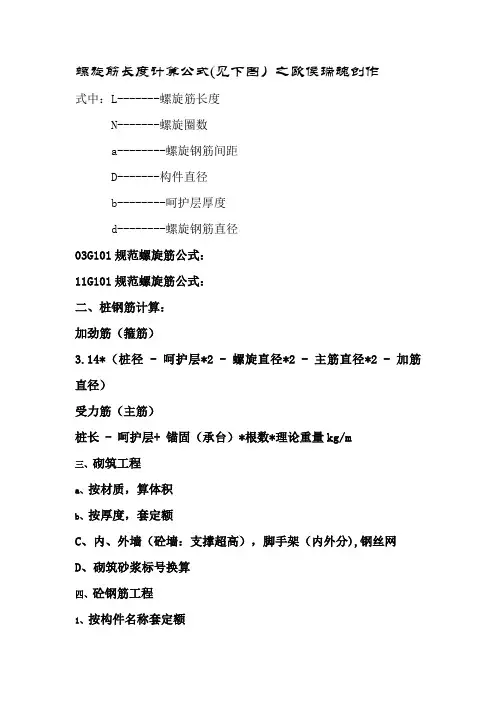

螺旋筋长度计算公式(见下图）之欧侯瑞魂创作式中：L-------螺旋筋长度N-------螺旋圈数a--------螺旋钢筋间距D-------构件直径b--------呵护层厚度d--------螺旋钢筋直径03G101规范螺旋筋公式：11G101规范螺旋筋公式：二、桩钢筋计算：加劲筋（箍筋）3.14*（桩径 - 呵护层*2 - 螺旋直径*2 - 主筋直径*2 - 加筋直径）受力筋（主筋）桩长 - 呵护层+ 锚固（承台）*根数*理论重量kg/m三、砌筑工程a、按材质，算体积b、按厚度，套定额C、内、外墙（砼墙：支撑超高），脚手架（内外分),钢丝网D、砌筑砂浆标号换算四、砼钢筋工程1、按构件名称套定额2、按实际使用性质（商品、非商品砼）3、钢筋以级别4、砌体加固筋五、屋面防水（基础防潮）六、楼地面、屋面、墙面保温（按材质、体积等）七、建筑超高费（20m或6层以上线等）八、垂直运输费（按分歧檐口用途性质，按建筑面积等）九、大型机械安拆及进出场费（塔吊、施工电梯、打桩机、挖掘机）装饰一、楼地面A、找平层（找平作用，粗糙）B、面层（呵护作用，光滑）C、套价（材质、配合比1：2水泥砂浆、厚度）1.楼梯【投影面积、踢脚线（水泥块料）、栏杆扶手(油漆)】2.楼梯正面装饰（300mm以内按线条、300mm以外按零星）3.楼梯底面装饰*1.15（B3---刮瓷、乳胶漆*人工费*1.1）阳台、雨篷、飘窗板b.天棚若带挑梁(工程量*1.3 B3-)c.栏杆、栏板（如是砼，要算模板，抹灰垂直投影面积*2.2、翻边（套圈梁）、正面（300mm以内按线条、300mm以外按零星）2.雨篷：。

墙面：区分分歧墙材质、砂浆种类、配合比1.封面2.工程预结算3.A价差4.工程造价取费。
