钢卷尺操作指导书

钢尺校准作业指导书
标题：钢尺校准作业指导书
引言概述：
钢尺是工程测量中常用的测量工具，准确的钢尺校准能够保证测量结果的准确性。

本文将详细介绍钢尺校准的作业指导书，匡助读者了解如何正确进行钢尺校准。

一、校准前准备工作：
1.1 确保校准环境干净整洁，避免灰尘和杂物对测量结果产生影响。

1.2 检查钢尺表面是否平整，无明显凹凸和损坏。

1.3 准备好校准所需的标准测量工具，如千分尺、千分表等。

二、校准步骤：
2.1 使用标准测量工具对钢尺进行初始测量，记录下初始数值。

2.2 对钢尺进行调整，确保刻度与标准测量工具一致。

2.3 反复测量，直至钢尺的刻度与标准测量工具彻底一致。

三、校准结果记录：
3.1 记录校准先后的测量数值，包括误差值和调整值。

3.2 记录校准的时间和地点，以备日后查询。

3.3 将校准结果进行归档保存，确保随时可以查阅。

四、校准周期：
4.1 根据钢尺的使用频率和环境条件，制定合理的校准周期。

4.2 定期对钢尺进行校准，确保测量结果的准确性。

4.3 如果发现钢尺有明显损坏或者变形，应即将住手使用并送修或者更换。

五、注意事项：
5.1 在校准过程中要小心操作，避免对钢尺造成二次损坏。

5.2 校准时应注意环境温度和湿度，避免影响测量结果的准确性。

5.3 如有任何疑问或者问题，应及时咨询专业人士进行解答。

结语：
正确的钢尺校准是保证测量结果准确性的重要步骤，希翼本文的作业指导书能够匡助读者正确进行钢尺校准，提高工程测量的精度和可靠性。

祝大家工作顺利！。

钢尺校准作业指导书标题：钢尺校准作业指导书引言概述：钢尺是工程施工中常用的测量工具，准确的钢尺校准是保证测量准确性的重要步骤。

本文将为您详细介绍钢尺校准的作业指导书，帮助您正确进行钢尺校准。

一、校准前的准备工作1.1 确认校准标准：在进行钢尺校准之前，首先要确认校准所使用的标准是准确可靠的。

1.2 准备校准工具：准备好用于校准的工具，如校准块、测量工具等。

1.3 清洁钢尺表面：在进行校准之前，需要将钢尺表面清洁干净，确保不会影响校准结果。

二、校准过程2.1 确定校准点：根据钢尺的长度和测量要求，确定校准点的位置。

2.2 使用校准块：将校准块放置在校准点上，确保与钢尺表面接触完全。

2.3 测量校准结果：使用测量工具对校准块和钢尺进行测量，记录下测量结果。

三、校准结果的分析3.1 比对标准值：将测量结果与标准值进行比对，分析测量结果的准确性。

3.2 计算误差：根据比对结果计算出钢尺的误差值，判断是否在允许范围内。

3.3 判断校准结果：根据误差值的大小，判断钢尺是否需要进行调整或更换。

四、校准后的处理4.1 调整钢尺：如果校准结果显示钢尺存在误差，需要进行相应的调整，确保测量准确性。

4.2 记录校准结果：将校准结果详细记录下来，包括校准日期、校准人员等信息。

4.3 定期校准：建立定期校准的制度，确保钢尺的测量准确性始终保持在理想状态。

五、注意事项5.1 避免碰撞：在使用钢尺时要避免碰撞或摔落，以免影响测量准确性。

5.2 防止腐蚀：定期清洁钢尺表面，防止腐蚀影响测量结果。

5.3 妥善保管：在不使用钢尺时，应妥善保管，避免损坏或丢失。

结论：正确的钢尺校准是保证测量准确性的重要步骤，只有严格按照作业指导书的要求进行校准，才能确保钢尺的测量结果准确可靠。

希望本文能帮助您正确进行钢尺校准，提高工程测量的准确性和可靠性。

三阶文件生效日期2012.07.04 编号版本/次A/0钢直尺、卷尺内校作业指导书编制人黄民国审核人批准人日期日期日期2012.07.04文件修改记录文件编号修改版本修改页数修改内容描述修改人批准人生效日期A0 首次发行2012.07.04编号SOP-QR-104页次1/2 钢直尺、卷尺内校作业指导书版本/次A\01. 目的1.1 确保校准结果的结果的准确性，使校准作业规范化。

2. 范围2.1 使用于钢直尺、卷尺的校正作业。

3. 职责3.1 钢直尺、卷尺使用人：负责所属千分尺维护和保养。

品保部：钢直尺、卷尺尺专用量块的维护和保养。

校验人：钢直尺、卷尺内校结果的记录和校验标识标签的确认。

4.校准条件4.1 钢直尺、卷尺之校验采用对比法进行校验。

4.2校准基准：标准钢直尺、卷尺（外校合格的标准件），仅用于校验工作，不用作其他用途，不用时做好保养防护工作，标准钢直尺需每年送外校一次，精度1mm.4.3 校准环境及周期：温度20+/-5℃，湿度≦80% RH,静置周期为半年。

4.4 被校量具与标准必须在同等环境下放置2小时以上。

5. 作业内容说明：5.1 校验前：5.1.1 校验前，校验人员需检查标准钢直尺是否在校验有效期内，外观有无变形。

5.1.2 检查被校钢直尺、卷尺外观是否有明显的变形、扭曲、磨损，惹有轻微变形，先进行校正。

5.2 校验中：5.2.1 将被校验的钢直尺、卷尺与标准钢直尺并排自然放置于平台上，对齐”0”位，检验被校钢直尺、卷尺最大刻度值与标准差异情况，惹相差1mm以内为合格，相差1mm或以上为不合格。

5.3 校验后：5.3.1 钢直尺、卷尺遇有外观不良如弯曲变形、磨损时，若误差值以超出合格标准则禁止使用。

5.4 判定标准：5.4.1 游标卡尺的允许差为±1mm.5.5 记录保存：5.4.1 校验合格后，贴上校验合格标签。

5.4.2 校验不合格时，依实际情况定为暂停使用，严重者作报废处理。

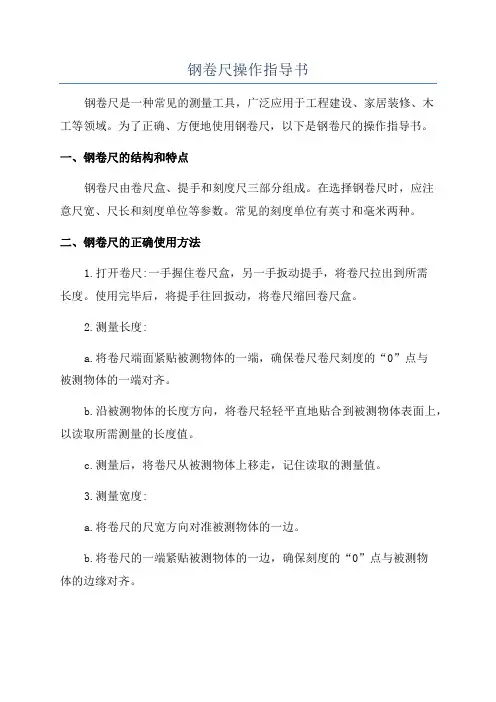

钢卷尺操作指导书钢卷尺是一种常见的测量工具，广泛应用于工程建设、家居装修、木工等领域。

为了正确、方便地使用钢卷尺，以下是钢卷尺的操作指导书。

一、钢卷尺的结构和特点钢卷尺由卷尺盒、提手和刻度尺三部分组成。

在选择钢卷尺时，应注意尺宽、尺长和刻度单位等参数。

常见的刻度单位有英寸和毫米两种。

二、钢卷尺的正确使用方法1.打开卷尺:一手握住卷尺盒，另一手扳动提手，将卷尺拉出到所需长度。

使用完毕后，将提手往回扳动，将卷尺缩回卷尺盒。

2.测量长度:a.将卷尺端面紧贴被测物体的一端，确保卷尺卷尺刻度的“0”点与被测物体的一端对齐。

b.沿被测物体的长度方向，将卷尺轻轻平直地贴合到被测物体表面上，以读取所需测量的长度值。

c.测量后，将卷尺从被测物体上移走，记住读取的测量值。

3.测量宽度:a.将卷尺的尺宽方向对准被测物体的一边。

b.将卷尺的一端紧贴被测物体的一边，确保刻度的“0”点与被测物体的边缘对齐。

c.沿被测物体的宽度方向，将卷尺平直地向另一边移动，直到刻度上的数值对应被测物体的宽度。

d.测量后，将卷尺从被测物体上移走，记住读取的测量值。

4.测量深度:a.将卷尺的尺宽方向对准被测物体的一侧。

b.将卷尺的端面对准被测物体的边缘，并将卷尺插入到物体内部，直至需要测量的深度位置。

c.测量后，将卷尺缓慢抽出，并注意读取深度刻度。

5.注意事项:a.在测量时，应保持卷尺与被测物体之间无空隙，避免测量误差。

b.使用钢卷尺时，应将提手完全扳动到位，确保卷尺能够稳定测量。

c.测量完成后，将卷尺缩回卷尺盒并折叠好，以防止损坏。

三、钢卷尺的维护保养方法1.定期清洁:使用软布蘸取少量清洁剂或肥皂水擦拭卷尺表面，然后用干布擦干。

2.防尘:将卷尺放置在干燥通风处，避免灰尘和杂物进入卷尺盒内。

3.防潮防锈:在存放卷尺的地方保持相对干燥，避免与水、酸碱性物质接触。

4.防坠落:使用完毕后，将卷尺缩回卷尺盒，并将提手扳动到位，以防止掉落和损坏。

钢卷尺是一个简单但实用的测量工具，在工作和生活中有着广泛的应用。

下料作业指导书1适用范围1.1本手则适用于各种黑色金属的直线边缘的材料毛坯的剪切及其他类似的下料.1.2材料的厚度基本尺寸在0。

8～1毫米，最大宽度为2500毫米。

2材料2.1材料应符合技术条件要求。

2。

2材料为冷轧钢板，不允许表面有严重的擦伤，划痕，杂质，锈斑。

3设备及工艺,装备，工具3.1手锤，钢板尺,钢卷尺,直角尺，划针4工艺过程本指导书规定了下料、划线、排版、样板制造，卷筒组装等工序的有关技术要求.4.1下料下料前领料人与材料员及保管员及检验员共同检查材料标记和确认标记是否符合设计图样的规定,若需待用，必须有设计部门或委托单位技术部门的代用手续。

下料时若有与机加工和外协件相配合的重要尺寸，可以等加工件完毕和外协件到货，或等有关人员确定尺寸后方可下料.下料时应根据图样要求排版,属于分片的零件下料时应做标记，以防混淆。

依据材料的用途应全面考虑组对焊接加工方法，决定下料尺寸并留下相应的加工余量。

4.2划线方法计算法:根据计算所得各个尺寸画成展开图加上加工余量用几何作图法将物体展开后加上加工余量。

样板划线法：先用计算法和图解划线法把坯料的图形制成样板,然后将样板贴到准备的材料上去，依样画出坯料的边缘线.4.3排版要求下料时的焊缝布置除按图样规定外，还应按GB150《钢制压力容器》的规定，合理布置焊缝，满足结构要求.筒体的最短筒节长度：不小于300mm.相邻圆筒的A类焊缝的端点与相邻筒A类焊缝的距离应大于名义厚度δn的三倍，且不小于100mm.容器内件和壳体焊接的焊缝应尽量避开圆筒相焊及圆筒与封头相焊的焊缝。

尽量避免开孔位置在焊缝上.4.5样板制作样板材料用刚性较强的厚度0.75mm的铁皮制成，并经检验员检查.样板边缘应光滑整齐，角度准确，表面平整，接头牢固。

样板各部分尺寸偏差长度及宽度偏差0-1mm两端孔心偏差,0-1mm相邻孔心距离偏差0.5mm4。

6划线要求划线须用经过核对，计量检定的钢尺测量剪切后需拼接的容器筒体、封头等坯料不留加工余量工件毛坯为单独件，且对边缘质量要求严格时，应留加工余量。

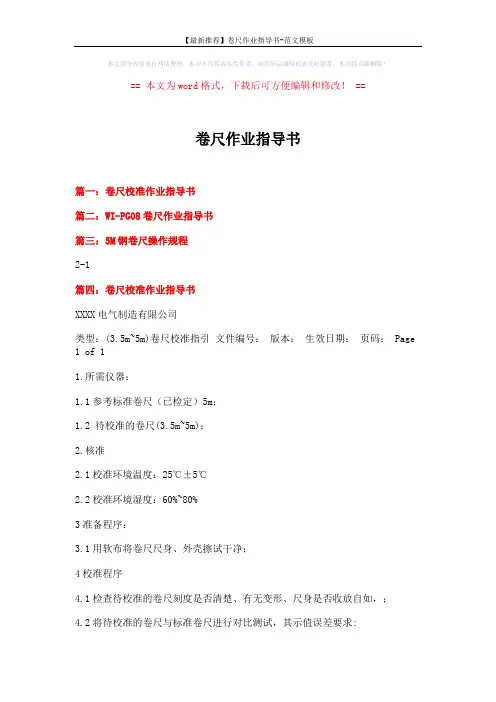

【最新推荐】卷尺作业指导书-范文模板
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！
== 本文为word格式，下载后可方便编辑和修改！ ==
卷尺作业指导书
篇一：卷尺校准作业指导书
篇二：WI-PG08卷尺作业指导书
篇三：5M钢卷尺操作规程
2-1
篇四：卷尺校准作业指导书
XXXX电气制造有限公司
类型：(3.5m~5m)卷尺校准指引文件编号：版本：生效日期：页码： Page 1 of 1
1.所需仪器：
1.1参考标准卷尺（已检定）5m；
1.2 待校准的卷尺(3.5m~5m)；
2.核准
2.1校准环境温度：25℃±5℃
2.2校准环境湿度：60%~80%
3准备程序：
3.1用软布将卷尺尺身、外壳擦试干净；
4校准程序
4.1检查待校准的卷尺刻度是否清楚、有无变形、尺身是否收放自如，；
4.2将待校准的卷尺与标准卷尺进行对比测试，其示值误差要求:。

料宽度;B净—-图纸中筒皮的净长度。

量具的选择：手锤、钢直尺、钢卷尺。

机床的选择:用叉车,将钢板叉至剪板机旁，再用行车将板吊起,用剪板机下料:952mm＊502mm.下料后去除熔渣并对工件尺寸进行检验,两对角线之差允差为对角线长度的1/1000,换算值不足1毫米的按1毫米计，但允差最大值为4毫米。

检验合格后将板料用行车吊放在半成品区摆放整齐.注意下料工序需要检查以下项目：1。

钢板毛坯厚度的加工余量达要求。

2。

钢板毛坯的平面度达要求。

3。

样线达要求.4。

下料及坡口尺寸达要求。

按上简图的要求开出筒皮的纵缝坡口（T毛≤30的情况下），当20≤T≤30时,筒皮外侧的40°坡口改为30°坡口.打破口结束后，用磨光机对坡口表面及坡口钝边表面进行修磨处理，去除毛刺及飞边.然后吊放至半成品区摆放整齐。

5．3 卷（筒皮）：钢板随动至弯曲位置时上辊停止转动，此时上、下辊中心线的左端应留有必要的夹紧长度约为钢板厚度的1。

5倍，然后上升后侧辊，预弯钢板的端部。

如上图2所示。

预弯时拿圆弧样板进行比对，钢板的弯曲幅度要略大于样板且预弯弧长一般要不小于30°以防下一步筒皮合口时出现“桃形"弯。

如果一次预弯弧长不够则可点动上辊继续旋转使钢板前进一小段距离后继续预弯。

第三步:预弯钢板后端：钢板前端预弯后,将后侧辊下降到原来的位置，启动上辊，钢板随动至后端上述弯曲位置时上辊停止转动,操作前侧辊上升预弯钢板的后端。

如上图4所示。

第四步：弯曲钢板中部：下降下辊使其不再夹紧钢板，逐步调整前、后侧辊的位置,启动上辊，钢板随动并得以逐步弯曲, 如上图5所示。

要随时拿圆弧样板进行比对，最终以钢板的圆弧面与圆弧样板吻合时为准.第五步:合口、点固：当钢板圆弧面与样板吻合时，钢板的前端、后端已经基本上首尾相接，此时可利用C形螺旋卡等工具将筒皮合口。

合口时要求板厚方向不许有错边、板宽方向的错边量不大于2mm。

达到要求后用CO2气体保护焊点焊牢固.注意下料工序需要检查以下项目:1.上料时钢板的坡口方向要正确。

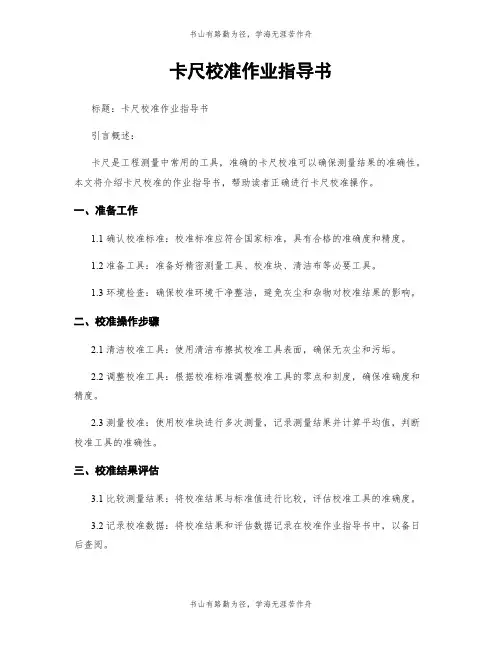

卡尺校准作业指导书标题：卡尺校准作业指导书引言概述：卡尺是工程测量中常用的工具，准确的卡尺校准可以确保测量结果的准确性。

本文将介绍卡尺校准的作业指导书，帮助读者正确进行卡尺校准操作。

一、准备工作1.1 确认校准标准：校准标准应符合国家标准，具有合格的准确度和精度。

1.2 准备工具：准备好精密测量工具、校准块、清洁布等必要工具。

1.3 环境检查：确保校准环境干净整洁，避免灰尘和杂物对校准结果的影响。

二、校准操作步骤2.1 清洁校准工具：使用清洁布擦拭校准工具表面，确保无灰尘和污垢。

2.2 调整校准工具：根据校准标准调整校准工具的零点和刻度，确保准确度和精度。

2.3 测量校准：使用校准块进行多次测量，记录测量结果并计算平均值，判断校准工具的准确性。

三、校准结果评估3.1 比较测量结果：将校准结果与标准值进行比较，评估校准工具的准确度。

3.2 记录校准数据：将校准结果和评估数据记录在校准作业指导书中，以备日后查阅。

3.3 校准结论：根据校准结果和评估数据得出结论，确定校准工具是否符合要求。

四、校准频率和维护4.1 校准频率：根据校准工具的使用频率和环境条件，确定校准的频率，确保测量结果的准确性。

4.2 维护保养：定期对校准工具进行清洁和保养，延长其使用寿命并保持准确度。

4.3 校准记录：及时记录校准日期和结果，建立校准档案，方便管理和跟踪校准情况。

五、注意事项5.1 避免碰撞：在使用和存放过程中避免校准工具受到碰撞和损坏。

5.2 避免湿气：避免校准工具受潮和受潮，影响准确度和精度。

5.3 定期检查：定期检查校准工具的状态和准确度，发现问题及时处理。

结语：通过本文的介绍，读者可以了解卡尺校准的作业指导书，掌握正确的校准操作步骤和注意事项，确保测量结果的准确性和可靠性。

希望读者能够认真执行校准作业指导书，提高工程测量的准确度和精度。

工程测量操作作业指导书目录１目的…。

２适用范围３引用文件测距方法４术语和定义５职责６工作程序6。

1距离测量6.2已知长度的测设6.3已知角度的测设6.4点的平面位置的测设6.5点的高程位置的测设7施工测量控制网的建立7.1建筑方格网的测设7.2用轴线法建立施工控制网8高程控制测量8.1高程控制测量的一般规定8.2标桩的埋设9建筑场地平整测量9.1场地平整施工测量的依据9.2土方方格网的测设10工业及民用建筑物施工放线、抄平10。

1发用建筑主轴线及矩形控制的测设11民用建筑施工测量11.1房屋定位测量11.2基础施工测量11.3墙身皮数杆的设置11。

4多层建筑物施工测量11。

5高层建筑物施工测量11.6厂房施工测量11。

7管道工程施工测量１目的本作业指导书旨在指导我公司的工程测量工作，使其顺利进行，并保证施测精度和质量符合规范要求.２适用范围本作业指导书适用于公司范围内承建的所有建筑物、构筑物、大型土石方工程场地平整、地下管道等的定位、放线及施工测量工作的控制。

３引用文件a)国家及建筑业颁布的有关规范、规程和标准b)《建筑施工手册》（中国建筑工业出版社出版）４术语和定义引用上述文件中有关术语和定义。

５职责5.1公司及分公司总工程师主管测量工作,并指导、解决复杂工程测量中的技术难题。

5.2项目技术负责人主持测量技术人员编制施测方案，并认真进行复核后,交分公司总工程师审批。

5.3项目技术负责人及主测人员参加同建设单位组织的对鉴定定位测量的复审。

5.4分公司质量检查部门负责对各楼层轴线、墙柱边线、洞口尺寸位置及标高的测量放线进行复查。

5.5施测人员对自己人的测量结果负责，对成果资料的真实性负责，对测量仪器、工具正确使用操作,并妥善保管和维护.6工作程序6。

1距离测量根据不同的精度要求，距离测量有普通量距和精密量距两种方法。

精密量距时，所量长度一般都要加尺长、温度和高差三项改正数,有时还须考虑垂曲改正。

丈量两已知点间的距离，使用的主要工具是经验鉴定过的钢卷尺，有条件时可使用红外线测距仪。
