本方案适用于变电站电缆通道检修项目施工。
规范性引用文件下列文件中的条款通过本方案的引用而成为本方案的条款。
鼓励使用这些文件的最新版本。
《供配电系统设计规范》GB50052-1995《电力建设工程施工技术管理制度》《电力建设施工及验收规范》建筑工程篇 SDJ69-87《电力设备典型消防规范》 DL5027-93《气体灭火系统施工及验收规范》 GB50263-97《建筑防腐蚀工程施工及验收规范》 GB50212-91《组合钢模板技术规范》 GB50214-2001《钢筋焊接及验收规范》 JGJ18-84《混凝土结构工程施工质量及验收规范》 GB50204-2002《预制混凝土构件质量检验评定标准》 GBJ321-90《施工现场临时用电安全技术》JGJ46-88《建筑机械使用安全技术规程》JGJ33-86《现行建筑施工规范大全》；《建设工程监理规范》GB50319-2000；《电力建设安全工作规程》变电所部分DL5009·3-1997；《电气装置安装工程母线装置施工及验收规范》GBJ149-90；《输变电设备缺陷管理规定》Q/ED 204 305-2005施工方案1、电缆通道的巡视1.1路径周边有无挖掘、打桩、拉管、顶管等施工迹象，检查路径沿线各种标识标志是否齐全；1.2电缆通道上方有无违章建筑物，是否堆置可燃物、杂物、重物、腐蚀物等；1.3地面是否存在沉降、埋深不够等缺陷；1.4井盖是否丢失、破损、被掩埋；1.5电缆沟盖板是否齐全完整并排列紧密；1.6隧道进出口设施是否完好，巡检通道是否畅通，沿线通风口是否完好；1.7 结构本体有无形变，支架、爬梯、楼梯等附属设施及标识、标志是否完好；1.8 是否存在火灾、坍塌、盗窃、积水等隐患；1.9 是否存在温度超标、通风不良、杂物堆积等缺陷，电缆孔洞的封堵是否完好；1.10电缆固定金具是否齐全，隧道内接地箱、交叉互联箱的固定、外观情况是否良好；1.11机械通风、照明、排水、消防、通讯、监控、测温等系统或设备是否运行正常，是否存在隐患和缺陷；1.12 电缆通道地面巡视发现异常，以及抽检电缆沟、排管工井等电缆通道时，应重点检查通道结构本体和内部设施是否完好，通道内有无可燃物、杂物堆积，是否存在积水等隐患。

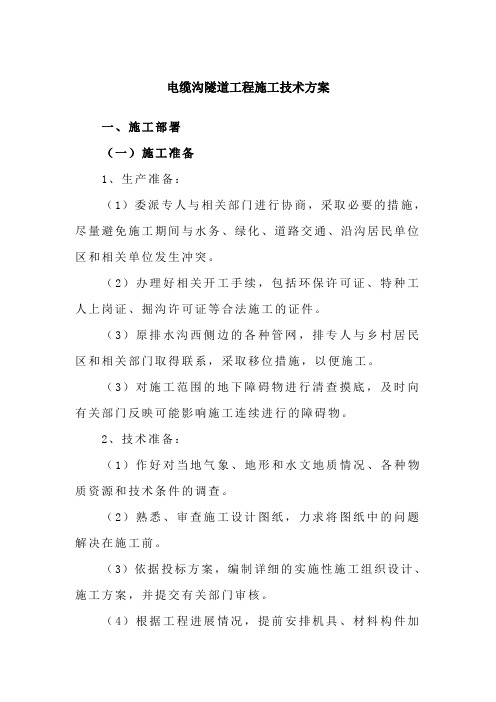

电缆沟隧道工程施工技术方案一、施工部署（一）施工准备1、生产准备：（1）委派专人与相关部门进行协商，采取必要的措施，尽量避免施工期间与水务、绿化、道路交通、沿沟居民单位区和相关单位发生冲突。
（2）办理好相关开工手续，包括环保许可证、特种工人上岗证、掘沟许可证等合法施工的证件。
（3）原排水沟西侧边的各种管网，排专人与乡村居民区和相关部门取得联系，采取移位措施，以便施工。
（3）对施工范围的地下障碍物进行清查摸底，及时向有关部门反映可能影响施工连续进行的障碍物。
2、技术准备：（1）作好对当地气象、地形和水文地质情况、各种物质资源和技术条件的调查。
（2）熟悉、审查施工设计图纸，力求将图纸中的问题解决在施工前。
（3）依据投标方案，编制详细的实施性施工组织设计、施工方案，并提交有关部门审核。
（4）根据工程进展情况，提前安排机具、材料构件加工和对外委托计划，保证工程进度的需要。
（5）办理好开工报告、施工组织设计、专项施工技术方案、材料证明（三证）、结构物、砼级配报告等报审资料。
（6）根据本工程特点，规划列出本工程的质量控制点，报监理单位和建设单位审批，按审批后的控制点展开施工。
3、现场准备：（1）与业主联系，从业主指定点接入水源，主要供应临时养护用水，车辆冲洗用水，生活用水。
（2）从业主指定的已建变压器接入电源，沿工作面边缘架设三相五线低压架空线，每隔100-150米布置配电箱，同时配备柴油发电机作移动供电备用。
（3）根据设计给定的电缆沟布置位置的坐标和高程要求，按照施工平面图，建立施工现场测量控制网，并在施工区域外设立保护桩。
（4）严格控制接头、转角、顶管井的确切位置，并以交桩成果为准做好全线各循环段落的围护，并以移动式围挡安排，保障交通、社会人员、施工的安全。
（5）临时设施拟设建在××路西北角地段，并请业主确认适当路段设置。
场内设临时料场、小构件加工场、生产生活设施等。
4、材料准备；（1）根据施工组织设计中的施工进度计划和施工预算中的工料分析，编制工程所需材料用量计划，作为备料、供料和确定仓库、堆放面积及组织运输的依据。
电缆通道维修施工方案在现代建筑中，电缆通道是将电缆布线安全、有序地布置的关键部分。
然而，由于使用时间较长或施工缺陷等原因，电缆通道可能会出现损坏或需要维修的情况。
本文将介绍电缆通道维修的施工方案，旨在提供一套科学有效的维修方案，确保电缆通道维修工作的顺利进行。
1. 施工前准备在进行电缆通道维修前，需要做好以下准备工作：•确定维修范围：根据实际情况确定需要维修的电缆通道段落。
•制定维修方案：根据实际情况制定详细的维修方案，包括施工步骤、工艺要求等。
•确定施工人员：确定施工人员及其施工技术水平，保证施工质量。
•准备施工材料和工具：根据维修方案准备好所需的施工材料和工具，确保施工顺利进行。
2. 施工步骤步骤一：拆除原有损坏部分1.使用适当工具拆除原有损坏电缆通道部分，确保拆除过程中不对其他部位造成损伤。
2.清理拆除部分的残余物，保持施工现场清洁。
步骤二：修复电缆通道1.使用适当的修复材料对电缆通道进行修复，确保修复部分与原有部分完美衔接。
2.修复完成后，经过必要的检查和测试，确保修复部分符合要求。
步骤三：整体检查和测试1.对整个电缆通道进行综合检查，确保各部位均已修复完好。
2.进行必要的电气测试，确保电缆通道的使用安全性和可靠性。
3. 施工注意事项在进行电缆通道维修施工过程中，需要注意以下事项：•严格按照维修方案执行，避免因施工错误造成不必要损失。
•施工现场要保持整洁有序，避免造成额外安全隐患。
•在进行电气测试时，务必按照相关标准和要求进行，确保测试结果准确可靠。
结语通过科学有效的电缆通道维修施工方案，可以在保证施工质量的前提下，最大程度地减少维修成本和维修时间。
在实际施工过程中，要严格按照施工方案执行，确保维修工作的顺利进行，为电缆通道的正常使用提供保障。
电缆通道及附属设施维修施工方案1. 背景介绍电缆通道及附属设施在现代城市建设中起着至关重要的作用，它们承载着电力、通信等基础设施的传输任务。
随着城市建设的不断发展，电缆通道及附属设施的维修施工也变得愈发重要。
为了确保电缆通道及附属设施的长期可靠运行，需要制定科学的维修施工方案。
2. 维修范围电缆通道及附属设施的维修范围主要包括但不限于： - 电缆通道的清理和检修 - 电缆支架的更换和维修 - 电缆连接头的检修和更换 - 电缆隧道的涂刷和防腐处理 -附属设施的维护和检修3. 维修流程3.1 前期准备在进行电缆通道及附属设施维修前，需进行以下前期准备工作： 1. 制定详细的维修计划，包括工作内容、所需人员和材料等。
2. 对维修区域进行全面检查，确认维修范围和具体工作要求。
3. 配备维修所需的工具和设备，确保维修顺利进行。
3.2 维修实施维修施工主要分为以下步骤： 1. 清理维修区域，确保工作环境整洁。
2. 对电缆通道及附属设施进行维修，根据实际情况采取相应的修复措施。
3. 对维修后的设施进行测试和检查，确保工作质量达标。
3.3 收尾工作维修完成后，需要进行以下收尾工作： 1. 清理维修现场，清除杂物和废料。
2. 归档维修记录，记录维修过程和结果。
3. 对维修设施进行最终检验，确认设备运行正常。
4. 安全措施在进行电缆通道及附属设施维修施工时，必须严格遵守相关安全规定，确保工作人员和设备的安全。
具体措施包括但不限于： - 穿戴防护装备，如安全帽、手套、防护镜等。
- 合理设置警示标识，减少意外发生的概率。
- 定期进行安全培训，提高工作人员的安全意识。
- 配备急救设备，以应对突发情况。
5. 结语维修施工方案的制定是确保电缆通道及附属设施长期运行的重要保障，只有科学的维修方案和严格的施工流程才能保证维修工作的顺利进行。
希望通过本文介绍，能对电缆通道及附属设施的维修施工提供一定的参考和指导。
电缆通道及附属设施维修施工方案一、施工目标本项目的施工目标是对电缆通道及附属设施进行维修，确保其正常运行和使用，保障设施的安全性和可靠性。
二、施工内容1.检测和清理电缆通道：通过使用专业的检测设备对电缆通道进行全面的检测，包括检测通道的结构和电缆的敷设情况。
同时对通道进行清理，清除堵塞物和杂物，确保通道畅通。
2.电缆支撑设施的修复：对已损坏或老化的电缆支撑设施进行修复或更换，确保电缆的稳固支撑和固定。
3.绝缘材料的添加和修复：对电缆通道内的绝缘材料进行检查，如发现有老化或破损情况，及时进行维修或更换，保证绝缘能力符合要求。
4.防腐处理和油漆修复：对电缆通道及附属设施的金属结构进行防腐处理，保护其免受腐蚀和氧化。
对需要维护的部位进行油漆修复，保持其整洁和外观美观。
5.防水和密封处理：对电缆通道进行防水和密封处理，确保通道内部的设备和电缆不受潮湿和水分的侵蚀，提高设备的抗湿性能。
6.电缆的检查和更换：对电缆进行全面的检查，包括电缆的绝缘、导体和外皮等方面的检验。
如有必要，对老化或破损的电缆进行更换，确保电缆的性能和安全。
三、施工过程1.施工前准备：包括对施工区域进行布置和清理，准备施工所需的设备和工具，确保施工环境安全和顺利。
2.施工方案制定：根据实际情况，制定详细的施工方案，包括施工的顺序、方法和所需工具材料等。
3.施工现场管理：在施工现场设立施工指挥部，负责施工的组织协调和管理，确保施工按照方案进行。
4.施工过程监控：对施工过程进行实时监控，确保施工的质量和安全，如有问题及时采取措施进行处理。
5.施工记录和报告：对施工过程进行详细记录，包括施工的时间、地点和施工人员等信息，编写施工报告，为后续维护提供参考。
四、施工安全保障1.安全设施和防护措施：在施工现场设置安全警示标志和安全设施，如防护栏杆、安全网等，确保工人和施工环境的安全。
2.施工人员培训和技术指导：对施工人员进行必要的安全培训，提高他们的安全意识和应急处理能力。

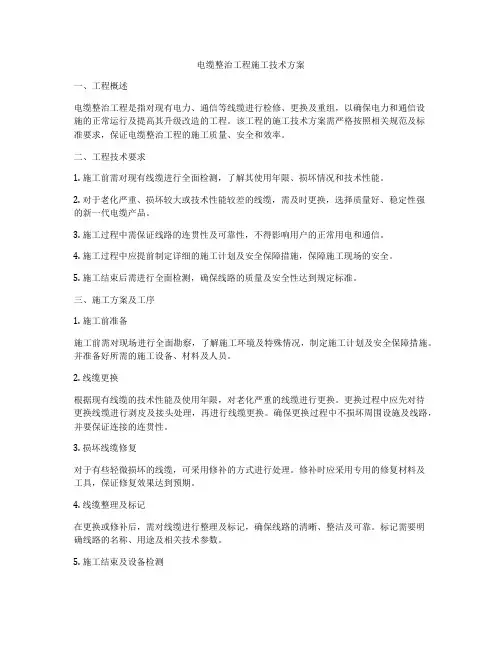

电缆整治工程施工技术方案一、工程概述电缆整治工程是指对现有电力、通信等线缆进行检修、更换及重组，以确保电力和通信设施的正常运行及提高其升级改造的工程。
该工程的施工技术方案需严格按照相关规范及标准要求，保证电缆整治工程的施工质量、安全和效率。
二、工程技术要求1. 施工前需对现有线缆进行全面检测，了解其使用年限、损坏情况和技术性能。
2. 对于老化严重、损坏较大或技术性能较差的线缆，需及时更换，选择质量好、稳定性强的新一代电缆产品。
3. 施工过程中需保证线路的连贯性及可靠性，不得影响用户的正常用电和通信。
4. 施工过程中应提前制定详细的施工计划及安全保障措施，保障施工现场的安全。
5. 施工结束后需进行全面检测，确保线路的质量及安全性达到规定标准。
三、施工方案及工序1. 施工前准备施工前需对现场进行全面勘察，了解施工环境及特殊情况，制定施工计划及安全保障措施。
并准备好所需的施工设备、材料及人员。
2. 线缆更换根据现有线缆的技术性能及使用年限，对老化严重的线缆进行更换。
更换过程中应先对待更换线缆进行剥皮及接头处理，再进行线缆更换。
确保更换过程中不损坏周围设施及线路，并要保证连接的连贯性。
3. 损坏线缆修复对于有些轻微损坏的线缆，可采用修补的方式进行处理。
修补时应采用专用的修复材料及工具，保证修复效果达到预期。
4. 线缆整理及标记在更换或修补后，需对线缆进行整理及标记，确保线路的清晰、整洁及可靠。
标记需要明确线路的名称、用途及相关技术参数。
5. 施工结束及设备检测施工结束后需进行全面检测，确保线路的质量及安全性达到规定标准。
并对施工设备进行归档、整理及清理，保证施工现场的整洁及安全。
四、施工技术及注意事项1. 施工现场安全施工过程中需严格遵守施工安全规定，严禁违章操作及拖延施工时间。
需对施工现场进行全面安全检查，确保施工过程的安全。
2. 施工人员技术要求施工人员需具备相应的电缆施工经验及技术，严禁无证操作及无经验的人员参与施工。

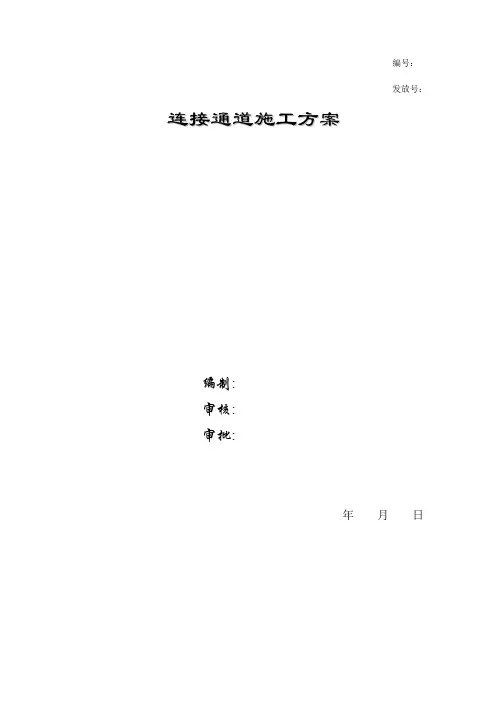

编号：发放号：连接通道施工方案编制:审核:审批:年月日目录1 编制说明 (1)2 编制依据 (1)3工程概况 (1)3.1 项目简介 (1)3.2连接通道简介 (1)3.2工程状况 (4)4 施工准备 (5)4.1 技术准备 (5)4.2 现场准备 (5)4.3 机械设备准备 (5)4.4 其它准备 (5)5 施工部署 (6)5.1 组织机构 (6)5.2 劳动力配置 (6)5.3机械设备组织 (6)5.3 施工进度计划 (6)6 施工流程 (7)7 施工方法及工艺措施 (7)7.1 降水井施工及降水 (7)7.2 土方开挖 (9)7.3 压顶梁及围护桩凿除 (10)7.4 连接通道施工 (11)8 质量保证措施 (15)8.1 模板分项质量保证措施 (15)8.2 钢筋分项质量保证措施 (18)8.3 混凝土分项质量保证措施 (19)9 安全施工保证措施 (21)10 文明施工保证措施 (23)11.应急预案 (24)11.1项目部应急领导小组及其人员组成 (24)12.2应急救援职责 (24)11.3应急救援响应 (25)11.4各种应急处理措施 (26)1 编制说明本方案仅用于连接通道的施工。
2 编制依据严格按照现行有关的法律、法规和国家安全标准规范、安全技术国家标准、建筑业现行安全技术规范标准和规章，进行施工现场临时用电用水方案的设计，编制的主要依据如下：3工程概况3.1 项目简介根据实际情况3.2连接通道简介3.2工程状况本工程目前正在进行土方开挖阶段，滨江地块处于地上结构施工阶段。
4 施工准备4.1 技术准备（1）组织施工技术和管理人员，熟悉设计图纸及地质勘探报告、明确质量要求；（2）在项目经理领导下召开施工技术交底会议，项目经理部负责带领各部门施工组，对施工项目的质量、进度、工期进行交底，对施工方案进行详细研究，明确分工，明确责任；（3）做好施工人员的技术、安全交底工作。
4.2 现场准备（1）放出挖土灰线；（2）作好现场的平面布置，土方运输道路路线规划安排，并作好现场的清理工作；（3）作好挖土前的测量控制工作，定出控制桩位与挖土边线。

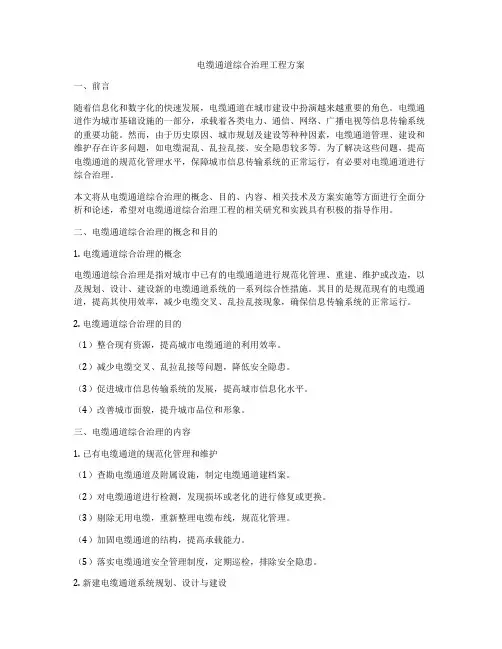

电缆通道综合治理工程方案一、前言随着信息化和数字化的快速发展，电缆通道在城市建设中扮演越来越重要的角色。
电缆通道作为城市基础设施的一部分，承载着各类电力、通信、网络、广播电视等信息传输系统的重要功能。
然而，由于历史原因、城市规划及建设等种种因素，电缆通道管理、建设和维护存在许多问题，如电缆混乱、乱拉乱接、安全隐患较多等。
为了解决这些问题，提高电缆通道的规范化管理水平，保障城市信息传输系统的正常运行，有必要对电缆通道进行综合治理。
本文将从电缆通道综合治理的概念、目的、内容、相关技术及方案实施等方面进行全面分析和论述，希望对电缆通道综合治理工程的相关研究和实践具有积极的指导作用。
二、电缆通道综合治理的概念和目的1. 电缆通道综合治理的概念电缆通道综合治理是指对城市中已有的电缆通道进行规范化管理、重建、维护或改造，以及规划、设计、建设新的电缆通道系统的一系列综合性措施。
其目的是规范现有的电缆通道，提高其使用效率，减少电缆交叉、乱拉乱接现象，确保信息传输系统的正常运行。
2. 电缆通道综合治理的目的（1）整合现有资源，提高城市电缆通道的利用效率。
（2）减少电缆交叉、乱拉乱接等问题，降低安全隐患。
（3）促进城市信息传输系统的发展，提高城市信息化水平。
（4）改善城市面貌，提升城市品位和形象。
三、电缆通道综合治理的内容1. 已有电缆通道的规范化管理和维护（1）查勘电缆通道及附属设施，制定电缆通道建档案。
（2）对电缆通道进行检测，发现损坏或老化的进行修复或更换。
（3）剔除无用电缆，重新整理电缆布线，规范化管理。
（4）加固电缆通道的结构，提高承载能力。
（5）落实电缆通道安全管理制度，定期巡检，排除安全隐患。
2. 新建电缆通道系统规划、设计与建设（1）结合城市规划，对新建电缆通道进行布局规划。
（2）确定新建电缆通道的系统结构和功能定位。
（3）进行电缆通道的设计工作，满足不同系统的传输需求。
（4）选择合适的材料和工艺，确保电缆通道的安全性和稳定性。

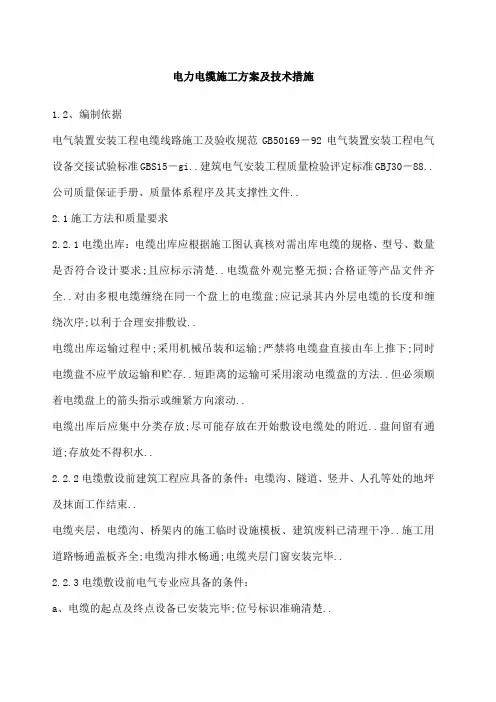

电力电缆施工方案及技术措施1.2、编制依据电气装置安装工程电缆线路施工及验收规范GB50169－92电气装置安装工程电气设备交接试验标准GBS15－gi..建筑电气安装工程质量检验评定标准GBJ30－88..公司质量保证手册、质量体系程序及其支撑性文件..2.1施工方法和质量要求2.2.1电缆出库：电缆出库应根据施工图认真核对需出库电缆的规格、型号、数量是否符合设计要求;且应标示清楚..电缆盘外观完整无损;合格证等产品文件齐全..对由多根电缆缠绕在同一个盘上的电缆盘;应记录其内外层电缆的长度和缠绕次序;以利于合理安排敷设..电缆出库运输过程中;采用机械吊装和运输;严禁将电缆盘直接由车上推下;同时电缆盘不应平放运输和贮存..短距离的运输可采用滚动电缆盘的方法..但必须顺着电缆盘上的箭头指示或缠紧方向滚动..电缆出库后应集中分类存放;尽可能存放在开始敷设电缆处的附近..盘间留有通道;存放处不得积水..2.2.2电缆敷设前建筑工程应具备的条件：电缆沟、隧道、竖井、人孔等处的地坪及抹面工作结束..电缆夹层、电缆沟、桥架内的施工临时设施模板、建筑废料已清理干净..施工用道路畅通盖板齐全;电缆沟排水畅通;电缆夹层门窗安装完毕..2.2.3电缆敷设前电气专业应具备的条件：a、电缆的起点及终点设备已安装完毕;位号标识准确清楚..b、电缆敷设表编制完毕;表册中应标明每根电缆使用的电缆盘号;敷设的先后次序;c、敷设次序应是先远距离;后近距离..根据设计和电缆的实际情况;合理安排;避免浪费和接头..d、技术交底和安全技术交底已做完;并存记录卡..e、当电缆沿桥架敷设时;若没有人行通道应事先沿全长搭设脚手架;绑扎牢固..f、辅助材料供货到位;如电缆扎带、电缆标牌、电缆标志桩等..电缆的电气绝缘已检查;试验项目包括下列内容：①测量绝缘电阻;即测量各电缆线芯对地或对金属屏蔽层和线芯间的绝缘电阻..1电压为6－10KV的交联聚乙烯绝缘电缆不小于1000兆欧..2电压为6KV的聚氯乙烯绝缘电缆不小于60兆欧..3电压为IKV的聚氯乙烯绝缘电缆不小于40兆欧..4电压为0.5KV的聚氯乙烯绝缘电缆不小于30兆欧..②直流耐压试验及泄露电流测量其试验要求见GB50150－91a、敷设电缆使用的电线滑车滚轮;牵引设备已安装到位;电缆滑车每3米1个;以电缆不拖地为原则..大规模敷设电缆时;事先应准备好广播器材;对讲机、半导体、喊话器等..b、针对敷设电缆时的具体情况;技术人员和施工负责人应编制出劳动力分布图;指明每个关键部位的负责电工及所需人数;责任到人;在技术交底时予以公布..2.2.4桥架内电缆敷设a安装质量要求：①电缆的最小弯曲半径应符合GB50168一92的规定;即：多芯控制电缆10D聚氯乙烯绝缘电力电缆10D聚氯乙烯绝缘电力电线多芯15D交联聚乙烯绝缘电力电线单芯20D注D为电缆外径..②电缆的固定要求：桥架上垂直敷设每隔2m处;水平敷设的电缆首末两端及转弯、电缆接头两端处应加以固定;交流系统的单芯电缆应使固定夹具不构成闭合磁络;且按正三角形排列;每隔1m用绑带扎牢..③桥架上交流三芯电力电线不宜超过2层．控制电缆不宜超过三层..④电缆的排列：高低压电力电缆、强电弱电控制电缆应按顺序分层配置;高压与低压增加隔板..b、敷设方法：①电缆应从电缆盘上部引出;同时检查是否有套扣现象;将写好的电缆编号交专人负责贴在电缆首末端..②桥架上所有电缆全部敷设完毕;即时安装盖板;达到防护的目的..2.2.5地埋电缆的敷设方法及质量要求a、质量要求：电缆上表面距地坪面不小于0.7m..电缆上边及下边应复以100mm的软土或沙层;并盖上红砖或混凝土板..过路保护管伸出道路路基两边各2m伸出排水沟0.5m..直埋电缆在直线段每隔50－100m处或电缆接头处、转弯处、进人建筑物处应设置明显的标桩..估工估料：大型的电缆敷设应做这项工作;在详细研究工程设计书后;到现场勘察线路地形并了解情况;然后制订出技术措施和安全措施;并核对设计用料是否正确;根据工程情况决定敷设方式;是采用人工敷设;还是采用机械化敷设..材料、工具准备：敷设电缆所需的机具设备;如卷扬机、钢丝网套、千斤顶、滑轮以及铁锹等都应需要事先备好..电缆及保护盖板等材料;最好按施工计划日期直接发运到施工现场;以节约人工费用..对外联系工作：敷设电缆线路影响到农田、园林、公共道路、市区交通等情况应事先与农村政府、园林部门、铁路局、交通队等联系;办妥有关手续后方可施工..决定电缆中间接头的位置..当电缆线络较长有中间接头的情况下;要事先选择合适的接头位置;因中间接头故障率较电缆本体为多;因此要考虑检修问题;故不要将位置选择在道路交叉口;或与其它地下管线交叉的地方..在设计的电缆线络上开挖试探样洞;其主要目的是调查土壤及地下管线布置情况;深度1m..放样：根据设计图和土层调查情况;用石灰粉画出挖土范围..敷设过路保护管;可采用不开挖路面的顶管方法;如果有困难应按路宽分半施工;必要时夜间施工..挖土：施工地点周围应设置警告标志;挖出的泥土应放置在沟边0．3m以外;电缆沟的挖掘还必须保证电缆敷设后的弯曲半径不小于规定值;宽度、深度按设计要求开挖..敷设电缆准备工作..敷设前应整理土沟;将沟内石子或其他杂物清除;然后在沟中放置滑轮;每3m一个;转角处加放转角滑轮;保护电缆的盖板沿开挖的电缆沟分放好..同时将电缆推滚到所需位置架设好..当敷设大截面和较长电缆时可采用卷扬机等机械化方法长沙及武汉电缆附件厂有成套设备敷设..敷设时拖拽电缆可用特制的钢丝网套套在电缆端头上..机械化敷设电缆有以下要求：电缆最大牵引强度N/mm2牵引方法牵引头钢丝网套受力部位铜芯铝芯铅套铅套塑料护套允许牵引强度70 40 10 40 7另外;速度不宜超过15m/min;应在牵引头或钢丝网套与牵引钢缆之间装设防捻器..施放电缆时无论在任何情况下;都不能让电缆在地上拖拉;电缆到位后;可逐段将电缆提起;移去滑轮;并将电缆放在沟底;在电缆需做中间头的地方;要留有余度;在敷设过程要统一指挥;互通信息..电缆放在沟底后;上面复以100mm厚的软土或砂层是软土还是砂层;根据设计要求;然后盖上保护板..板的宽度超过电缆两侧以外各50mm..电缆敷设完毕;请甲方及监理验收隐蔽工程;技术人员做好敷设记录..然后回填;应分层夯实;安装电缆标桩..2.2.6敷设电缆时;电缆允许敷设最低温度;在敷设前24h内的平均温度;以及敷设现场的温度不应低于以下规定;但温度低于以下规定时应采取措施..电缆允许敷设最低温度摘自GB50168－92电缆类型电缆结构允许铺设最底温度℃塑料绝缘电力电缆0控制电缆聚氯乙烯绝缘聚氯乙烯护套-10需对电缆加温时;可采用室内加热和电流加热的方法;室内加热即用提高室内温度的方法进行电缆加热;室温25℃时约需1至2昼夜;电流加热的电源可采用交流电焊机或小型变压器;加热时将电缆一端的线芯短路;并加以密封;加热过程中经常测量电流和电缆表面温度;任何情况下;电缆表面温度不应超过下列数值：3KV及以下的电缆40℃6－10KV的电缆35℃电缆加热所需的电流;不应超过电缆最大允许电流;加热时间约l－2小时;加热所用电压根据电缆长度不同而调整..3、安全技术措施现场工作人员必须按规定穿工作服;进人现场必须戴好安全帽;高空作业系挂安全带;办理高空作业证..电缆运输装卸;脚手架搭设应有专业起重工作业指挥..电缆盘的架设应水平稳固;电缆盘引出电缆侧不应站人;防止倾倒伤人..电缆敷设时;在电缆转角的内侧不得站人;以防挤伤;或采取妥善的防护措施;在桥架上敷设电缆时应有防止电缆因一点滑落掉地而引起全段滑落的措施..滚动电缆盘时;防止电缆盘碾伤人的脚部..厂房内;管廊架上敷设电缆;所有设备孔、予留孔应加盖板;无栏杆的地方加安全网..在较封闭的场所敷设电缆;其照明通风应符合要求..防火防爆：a、敷设电缆时;作业上方不应有电气焊施焊;以免损坏电缆..b、在易燃易爆场所附近施工;应严禁吸烟和使用明火;所用的工具器材应符合安全规定的要求..。
本方案适用于变电站电缆通道检修项目施工。
规范性引用文件下列文件中的条款通过本方案的引用而成为本方案的条款。
鼓励使用这些文件的最新版本。
《供配电系统设计规范》GB50052-1995《电力建设工程施工技术管理制度》《电力建设施工及验收规范》建筑工程篇SDJ69-87《电力设备典型消防规范》DL5027-93《气体灭火系统施工及验收规范》GB50263-97《建筑防腐蚀工程施工及验收规范》GB50212-91《组合钢模板技术规范》GB50214-2001《钢筋焊接及验收规范》JGJ18-84《混凝土结构工程施工质量及验收规范》GB50204-2002《预制混凝土构件质量检验评定标准》GBJ321-90《施工现场临时用电安全技术》JGJ46-88《建筑机械使用安全技术规程》JGJ33-86《现行建筑施工规范大全》；《建设工程监理规范》GB50319-2000；《电力建设安全工作规程》变电所部分DL5009·3-1997；《电气装置安装工程母线装置施工及验收规范》GBJ149-90；《输变电设备缺陷管理规定》Q/ED 204 305-2005施工方案1、电缆通道的巡视1.1路径周边有无挖掘、打桩、拉管、顶管等施工迹象，检查路径沿线各种标识标志是否齐全；1.2电缆通道上方有无违章建筑物，是否堆置可燃物、杂物、重物、腐蚀物等；1.3地面是否存在沉降、埋深不够等缺陷；1.4井盖是否丢失、破损、被掩埋；1.5电缆沟盖板是否齐全完整并排列紧密；1.6隧道进出口设施是否完好，巡检通道是否畅通，沿线通风口是否完好；1.7 结构本体有无形变，支架、爬梯、楼梯等附属设施及标识、标志是否完好；1.8 是否存在火灾、坍塌、盗窃、积水等隐患；1.9 是否存在温度超标、通风不良、杂物堆积等缺陷，电缆孔洞的封堵是否完好；1.10电缆固定金具是否齐全，隧道内接地箱、交叉互联箱的固定、外观情况是否良好；1.11机械通风、照明、排水、消防、通讯、监控、测温等系统或设备是否运行正常，是否存在隐患和缺陷；1.12 电缆通道地面巡视发现异常，以及抽检电缆沟、排管工井等电缆通道时，应重点检查通道结构本体和内部设施是否完好，通道内有无可燃物、杂物堆积，是否存在积水等隐患。
7.2 线缆周边及附属设施防护大修（二）7.2.1 电缆通道的巡视7.2.1.1 路径周边有无挖掘、打桩、拉管、顶管等施工迹象，检查路径沿线各种标识标志是否齐全；7.2.1.2 电缆通道上方有无违章建筑物，是否堆臵可燃物、杂物、重物、腐蚀物等；7.2.1.3 地面是否存在沉降、埋深不够等缺陷；7.2.1.4 井盖是否丢失、破损、被掩埋；7.2.1.5 电缆沟盖板是否齐全完整并排列紧密；7.2.1.6 隧道进出口设施是否完好，巡检通道是否畅通，沿线通风口是否完好。
7.2.1.7 结构本体有无形变，支架、爬梯、楼梯等附属设施及标识、标志是否完好；7.2.1.8 是否存在火灾、坍塌、盗窃、积水等隐患；7.2.1.9 是否存在温度超标、通风不良、杂物堆积等缺陷，电缆孔洞的封堵是否完好；7.2.1.10电缆固定金具是否齐全，隧道内接地箱、交叉互联箱的固定、外观情况是否良好；7.2.1.11机械通风、照明、排水、消防、通讯、监控、测温等系统或设备是否运行正常，是否存在隐患和缺陷；7.2.1.12 电缆通道地面巡视发现异常，以及抽检电缆沟、排管工井等电缆通道时，应重点检查通道结构本体和内部设施是否完好，通道内有无可燃物、杂物堆积，是否存在积水等隐患。
项目实施过程中，做好影像资料的收集。
7.2.2 电缆通道隐患排查和治理7.2.2.1 要建立健全电缆通道隐患排查和治理长效工作机制，明确管理职责，明晰管理界面，规范工作流程，加强分工协作，实现电缆通道隐患的全过程闭环管理。
7.2.2.2 电缆通道的隐患防控要坚持预防和治理相结合。
对新建通道要严把验收关，确保达标投产。
对现有通道要加大隐患排查和治理力度，积极开展状态评价，制定隐患通道的治理策略和年度计划，并结合通道巡检情况动态调整季度、月度治理计划，及时消除各类隐患。
7.2.2.3 电缆通道的隐患主要包括火灾、外力破坏、非法侵入、通道运行温度过高和渗漏水等。
隐患排查的方式主要包括人工巡视、检测和在线监测。
7.2.2.4 消除电缆通道各类火灾隐患，应及时清除电缆通道沿线及内部的各类易燃物，保持通道整洁、畅通。
对通道内非阻燃缆线、充油电缆应采取封、堵、涂、隔、包、埋沙等有效防火措施。
应进一步加强通道内明火作业审批手续的管理，落实各项消防安全保障措施，重要通道及重点部位应配备火灾自动报警和自动灭火设施。
7.2.2.5 消除电缆通道外力破坏隐患，应加强与市政建设部门的信息沟通，密切关注通道周边各类施工情况。
及时评估老旧通道主体结构的承载能力，发现地面沉降、地下水冲蚀、承重过大等情况时，要检测通道周围土层的稳定性，发现异常应及时加固，必要时对通道进行改造或迁移。
7.2.2.6 消除电缆通道非法侵入隐患，应进一步加强电缆通道进出口和工井管理，及时修复或更换破损井盖、盖板等附属设施，完善电缆通道监控和报警措施，并及时撤除通道内退运缆线。
7.2.2.7 消除电缆通道运行温度过高隐患，应进一步改善电缆通道的通风散热条件或采取其他有效降温措施，重要通道及重点部位应配臵温度监测及报警装臵。
7.2.2.8 消除电缆隧道渗漏水和电缆沟积水隐患，应不断完善对通道沿线管口、渗漏点的防水封堵等措施，加强通道排水系统的运行管理，及时排除通道内积水。
7.2.4 电缆终端站内大门、围墙、铁丝网、技防装备等防盗设施缺失、损坏、老化检查所有电缆终端站内大门、围墙、铁丝网、技防装备等防盗设施是否齐全，是否有防盗设施损坏、老化现象，如果有类似情况及时报告运检部门，在运检部门开出施工任务书前，必须采取临时保护措施，并派巡视人员看守，同时，根据现场情况，开具更换或维修的所需材料并报到运行检修项目经理，待项目经理审核后进行材料准备。
运检部项目经理开出任务书或工作票后，应严格按照《变电站检修维护规程》，在施工任务实施过程中，不准不做记录，反对第一手资料记不全、记不准，没有负责人。
不准检修质量吃大锅饭，反对人过不留名手过不留号，设备内部遗放物，找不到责任者。
不准乱堆乱放，反对每日工作结束不清理现场，下班不收工具，转移不拆架，竣工不退料。
不准凑合马虎施工，反对检修目的不明确盲目施工，反对检修和试验不合格设备未经逐级汇报未经领导同意就竣工。
检修施工做好前后影像资料的收集。
7.2.5 户外金属电缆支架、登杆平台、固定金具等有防盗要求，但未使用防盗材料或装臵的检查所有户外金属电缆支架、登杆平台、固定金具等，对达不到防盗要求的设备，及时回报运行检修部门，在运检部项目经理开出任务书或工作票后，根据《国家电网输配电线路施工及检修规程》要求，对必须户外金属电缆支架、登杆平台、固定金具等加装固定，对所有的户内、户外终端在电缆附件必须用支架固定，对原有支架有缺陷的要及时处理，缺陷处理时不使运行电缆受外力影响。
对没有使用防盗材料或装臵的进行更换为有防盗要求的材料或装臵。
7.2.6 工井及隧道清理垃圾、抽水、清淤、堵漏防水、电缆防火处理；7.2.6.1 进入工井前，开启电缆井井盖，电缆沟盖板及电缆隧道人孔盖时应使用专用工具，同时注意所立位臵，以免滑脱后伤人。
开启后应设臵标准路栏围起，并有人看守。
工作人员撤离电缆井或隧道后，应立即将井盖盖好，以免行人碰盖后摔跌或不慎跌入井内。
7.2.6.2 电缆隧道应有充足的安全照明，并有防火、防水、通风的措施。
电缆井内工作时，禁止只打开一只井盖（单眼井除外）。
进入电缆井、电缆隧道前，应先用吹风机排除浊气，再用气体检测仪检查井内或隧道内的易燃易爆及有毒气体的含量是否超标，并做好记录。
电缆沟的盖板开启后，应自然通风一段时间，经测试合格后方可下井工作。
电缆井、隧道内工作时，通风设备应保持常开，以保证空气流通。
在通风条件不良的电缆隧（沟）道内进行长时间或维护时，工作人员应携带便携式有害气体测试仪及自救呼吸器。
在电缆穿过竖井、墙壁、楼板或进入电气盘、柜的孔洞处，用防火堵料密实封堵。
在重要的电缆沟和隧道中，按要求分段或用软质耐火材料设臵阻火墙。
对重要回路的电缆，可单独敷设于专门的沟道中或耐火封闭槽盒内，或对其施加防火涂料、防火包带。
在电力电缆接头两侧及相邻电缆2-3M长的区段施加防火涂料或防火包带。
7.2.6.3 根据运检部门开出的任务书和工作票，认真做好工井清洗工作，电缆工井内包防火带前，先抽取积水，电缆清污处理，确保电缆干燥，对电缆外皮进行打毛，然后包防火带，防火带包绕时要半搭盖100%抽伸，所有的接口处半搭盖看不出接口，绕包顺序一定要同方向，最后收口用3M PVC带包绕。
电缆桥内由于电缆密集，一般采用涂防火涂料，涂防火涂料前，先将电缆清理干净、干燥后再涂。
变配电缆内的电缆防火处理，如果是非阻燃电缆，则在洞口出来2m范围涂防火涂料，其余部分则包绕防火带，涂防火涂料和包绕防火带的施工要求与站外的相同。
所有孔洞进行专业封堵。
工井内电缆接头用防爆接头盒及接头垫板保护。
施工任务实施过程中，做好施工前后影像资料的收集。
7.2.7 电缆沟、工井盖板、开启式井盖维护根据运检部门开出的任务书和工作票，对工井、电缆沟、电缆桥基础下沉或墙体坍塌，引起盖板倾斜低于周围标高，最大高差在5cm以上，造成盖板压在电缆本体、接头或者配套辅助设施上，电缆沟盖板大面积破损、断裂，盖板包覆槽钢（角铁）严重锈蚀、断裂，电缆井盖和基础破损，进行大修。
大修施工中会产生余土、并且占用人行道,要做到余土及时清运，来不及清运的用绿网覆盖。
施工现场严格做到全封闭施工，沿途分挂施工铭牌及安民告示牌，设施统一、整洁、完好。
交通要道、施工便道、人行道平整畅通，沿线单位、街坊出入口按规定铺设过路桥板。
施工沿线影响单位居民出入或道路交通的，应及时采取措施，力保畅通，必要时派专人指挥，夜间点警示灯。
开路安排夜间施工，做到半幅施工，开路前马路做好切割工作，悬挂交通指示牌，并派专人养护围填路面。
开挖出来的路面材料要分类堆放，余土及时清运，清运前用绿网遮盖，并尽量保护绿化。
工程施工期间，施工现场材料必须派人看守，以防失窃。
施工过程中要特别做到文明施工，施工人员着装必须规范统一。
工程要做到工完料尽场地清，施工要与当地单位、居民搞好关系，要注意语言文明，要尽量能给他人方便。
7.2.8 电缆支架、桥架、登杆平台、接地扁铁或其他金属装臵锈蚀严重的，进行检修清除锈蚀层并做防腐处理，无法检修的应进行更换；7.2.8.1 电缆支架制作安装；支架应有燕尾,角钢支架埋注深度不小于100mm,扁钢和钢支架埋深不小于9Omm。
防雷装臵的各种支架顶部应距建筑物表面100mm；接地干线支架的端应距墙面20mm。
支架水平间距不大于1m(混凝土支座不大于2m)；垂直间距不大于1.5m,各间距应均匀,允许偏差30mm。
转角处两边的支架距转角中心不大于250mm。
埋设支架所用的水泥砂浆,其配合比不应低于1:2。
应尽可能随结构施工预埋支架或铁件。
根据设计要求进行弹线及分档定位。
用手锤、錾子进行剔洞,洞日的大小应里外一致。
首先埋设一条直线上的两端支架,然后用铅丝拉直线埋设其他支架。
在埋设前应先把洞内用水湿润。
如用混凝土支座,将混凝土支座分档摆好,先在两端支架间拉直线,然后将其他支架用砂浆找平找直。
7.2.8.2 电缆桥架、钢桥架安装；电缆桥架应尽可能在建筑物、构筑物(如墙柱梁、楼板等)上安装。
电缆桥架的总平面布臵应做到距离最短又满足施工安装、电缆敷设的要求。
梯架或有孔托盘水平敷设时距地高度不低于 2.5m；线槽、无孔托盘距地高度不低于2.2m。
但敷设在电气专用房间(如配电室、电气竖井、技术层)内除外。
桥架垂直敷设时,在距地1.8m以下部分应加金属盖保护,但敷设在电气专用房间内时可除外。
桥架上部距顶板或其他障碍物不应小于0.3m；电力电缆桥架间不应小于0.3m；控制电缆桥架间不应小于0.2m；弱电电缆桥架与电力电缆桥架间不应小于0.5m,如有屏蔽盖板可减至0.3m。
电缆桥架水平敷设时,支撑跨距一般为1.5～3m,垂直敷设时,固定点间距不大于2m。
桥架弯曲半径小于300mm时,应在距弯曲段与直线段接合处300～600mm的直线段侧设一个支撑,当弯曲半径大于300mm时,还应在弯曲段中部增设一个支吊架。
在进出箱、柜和变形缝及丁字接头的三端500mm内设支撑。
电缆桥架可采用胀管螺栓或在预埋铁件上焊接的方法固定。
电缆桥架在穿过墙及楼板时,应采取防火隔离措施。
直线段钢制电缆桥架超过30m,铝合金或玻璃钢制电缆桥架超过15m时,应有伸缩节,其连接宜采用伸缩连接板。
电缆桥架跨越建筑物伸缩缝处,应设臵伸缩缝或伸缩板。
电缆桥架不宜敷设在腐蚀性气体管道和热力管道的上方及腐蚀性液体管道下方,否则应采取防腐隔热措施。
接地体制作安装；接地体（线）的连接应使用焊接，焊接采用搭接焊，其搭接长度必须符合以下规定：①扁钢为其宽度的2倍，且至少3个棱边焊接②圆钢为其直径6倍③圆钢扁钢焊接时，长度为圆钢直径6倍④扁钢与钢管，扁钢与角钢焊接时，除了在其接触部位两侧进行焊接外，还应焊以由钢带弯曲成的弧形或直角形卡子或直接由钢带本身弯成弧形或直角形，再与钢管或角钢焊接。
