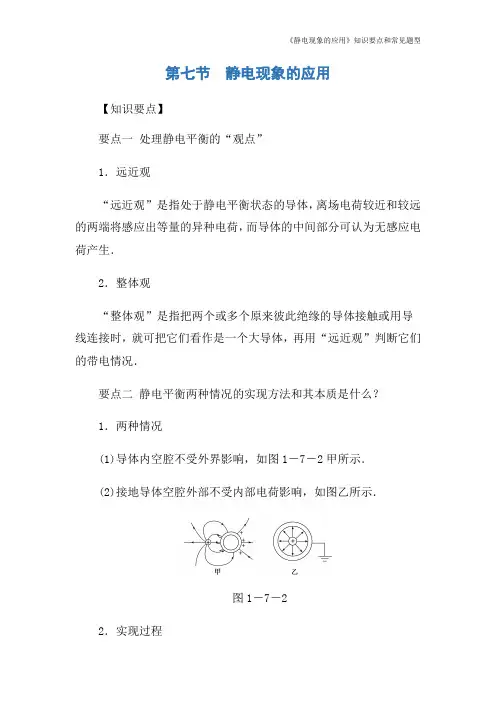

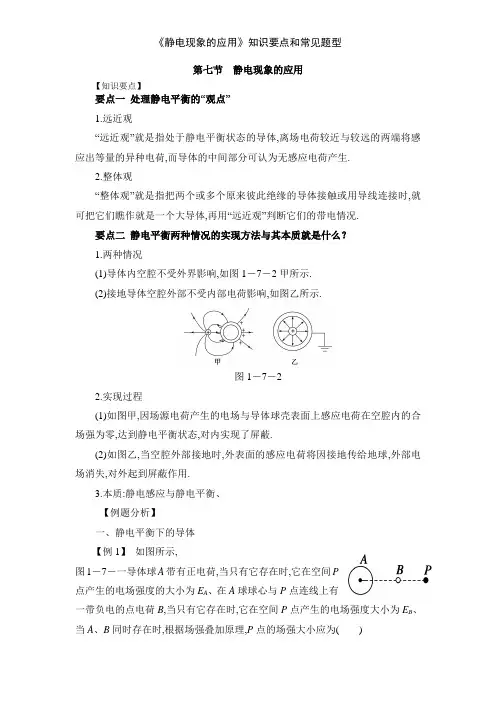

第七节静电现象的应用
【知识要点】
要点一处理静电平衡的“观点”
1.远近观
“远近观”是指处于静电平衡状态的导体,离场电荷较近和较远的两端将感应出等量的异种电荷,而导体的中间部分可认为无感应电荷产生.2.整体观
“整体观”是指把两个或多个原来彼此绝缘的导体接触或用导线连接时,就可把它们看作是一个大导体,再用“远近观”判断它们的带电情况.
要点二静电平衡两种情况的实现方法和其本质是什么?
1.两种情况
(1)导体内空腔不受外界影响,如图1-7-2甲所示.
(2)接地导体空腔外部不受内部电荷影响,如图乙所示.
图1-7-2
2.实现过程
(1)如图甲,因场源电荷产生的电场与导体球壳表面上感应电荷在空腔内的合场强为零,达到静电平衡状态,对内实现了屏蔽.
(2)如图乙,当空腔外部接地时,外表面的感应电荷将因接地传给地球,外部电场消失,对外起到屏蔽作用.
3.本质:静电感应与静电平衡.
【例题分析】
一、静电平衡下的导体
【例1】如图所示,
图1-7-一导体球A带有正电荷,当只有它存在时,它在空
间P点产生的电场强度的大小为E A.在A球球心与P点连线上
有一带负电的点电荷B,当只有它存在时,它在空间P点产生的电场强度大小为E B.当A、B同时存在时,根据场强叠加原理,P点的场强大小应为()
A.E B B.E A+E B
C.|E A-E B| D.以上说法都不对
答案 D
解析当带电导体球周围无其他导体或带电体存在时,导体球上的电荷将均匀分布在导体球表面.根据题意,均匀分布在导体球上的电荷在P点产生的场强为E A,当把点电荷放在B点后,虽然导体球所带的总电荷量未变,但因静电感应,导体球上的电荷将重新分布,直到达到静电平衡.这时,导体球上的电荷在P点产生的场强E A′不等于E A.由于点电荷不涉及电荷如何分布的问题,它在P点产生的场强与周围是否存在其他电荷无关,所以仍为E B,当点电荷与导体球A 同时存在时,P点的场强应由E A′与E B叠加而成,而不是由E A与E B叠加,这样就能立即断定A、B、C三个选项都是不对的.
二、静电平衡
【例2】将悬挂在细线上的带正电的小球A放在不带电的金属
图1-7-4
空心球C内(不和球壁接触),另有一个悬挂在细线上的带负电的小球B向C 靠近,如图1-7-4所示,说法正确的有()
A.A往左偏离竖直方向,B往右偏离竖直方向
B.A的位置不变,B往右偏离竖直方向
C.A往左偏离竖直方向,B的位置不变
D.A和B的位置都不变
答案 B
解析带正电的小球A放在不带电的空心球C内,通过静电感应,空心球外壳带正电,内壁带负电.因此,金属空心球C和带电小球B带异种电荷,所以B受C球的吸引往右偏离竖直方向.而由于空心球C能屏蔽小球B所产生的外部电场,使小球A不受外电场的作用,所以A的位置不变.
【对点练习】
1.下列措施中,属于防止静电危害的是()
A.油罐车后有一条拖在地上的铁链条
B.小汽车上有一根露在车面上的小天线
C.在印染厂中保持适当的湿度
D.在地毯上夹杂0.05~0.07 mm的不锈钢丝导电纤维
2.下图中P是一个带电体,N是一个不带电的金属空腔,在哪些情况下,放在绝缘板上的小纸屑(图中S)不会被吸引()
3.如图1-7-5所示,
图1-7-5
在球壳内部球心放置带电荷量+Q的点电荷,球壳内有A点,壳壁中有B 点,壳外有C点,则下列说法正确的是()
A.A、B两点场强均为零
B.E A>E B>E C
C.如果A、C和球心在一条直线上,则A、C两点的场强方向相同
D.B点场强方向指向球心
4.处于静电平衡状态的导体的特点是什么?
【常见题型】
题型一静电现象的应用
在绝缘板上放有一个不带电的金箔验电器A和一个带正电荷的空腔导体B.下列实验方法中能使验电器箔片张开的是()
A.用取电棒(带绝缘柄的导体棒)先跟B的内壁接触一下后再跟A接触
B.用取电棒先跟B的外壁接触一下后再跟A接触
C.用绝缘导线把验电器跟取电棒的导体部分相连,再把取电棒与B的内壁接触
D.使验电器A靠近B
[思维步步高] 空腔导体的特点是什么?空腔导体的外壁和内壁的带电情况如何?使验电器金属箔片张开的方法有几种?
[解析]在A选项中先和B的内壁接触后,由于B的内壁本身没有电荷,所以再接触A时验电器箔片不张开.
[答案]BCD
[拓展探究] 在一个导体球壳内放一个电荷量为+Q的点电荷,用E p表示球壳外任一点的场强,则()
A.当+Q在球壳中央时,E p=0
B.不论+Q在球壳内何处,E p一定为零
C.只有当+Q在球心且球壳接地时,E p=0
D.只要球壳接地,不论+Q在球壳内何处,E p一定为零
[答案] D
[解析]如果球壳不接地,球壳内部放入的电荷会产生电场,这个电场周围的导体会感应出电荷,形成新的电场.
[方法点拨]
带电球壳的特点是:①所有电荷都分布在球外表面上,球壳内部没有净电荷.②球壳内场强为零.③如果在球壳内部放入电荷,则电场线在球壳上中断.
题型二静电平衡
一个不带电的空心金属球,在它的球心处放一个正电荷,其电场分布是下图中的哪一个()
[思维步步高] 在金属球内部的电场分布情况如何?球壳起到什么作用?在球壳外还有没有电场存在?如果有,电场指向什么方向?
[解析]在球壳内、外表面之间不会有电场存在,球壳的内表面上应该分布的是负电荷,外表面上应该分布的是正电荷,所以B选项正确.[答案] B
