ANSYS使用手册第1章开始使用ANSYS1.1完成典型的ANSYS分析ANSYS软件具有多种有限元分析的能力，包括从简单线性静态分析到复杂的非线性瞬态动力学分析。
在ANSYS分析指南手册中有关于它开展不同工程应用领域分析的具体过程。
本章下面几节中描述了对绝大多数分析皆适用的一般步骤。
一个典型的ANSYS分析过程可分为三个步骤：●建立模型●加载并求解●查看分析结果1.2建立模型与其他分析步骤相比，建立有限元模型需要花费ANSYS用户更多时间。
首先必须指定作业名和分析标题，然后使用PREP7前处理器定义单元类型、单元实常数、材料特性和几何模型。
1.2.1 指定作业名和分析标题该项工作不是强制要求的，但ANSYS推荐使用作业名和分析标题。
1.2.1.1定义作业名作业名是用来识别ANSYS作业。
当为某项分析定义了作业名，作业名就成为分析过程中产生的所有文件名的第一部分（文件名）。
（这些文件的扩展名是文件类型的标识，如.DB）通过为每一次分析给定作业名，可确保文件不被覆盖。
如果没有指定作业名，所有文件的文件名均为FILE或file（取决于所使用的操作系统）。
可按下面方法改变作业名。
●进入ANSYS程序时通过入口选项修改作业名。
可通过启动器或ANSYS执行命令。
详见ANSYS 操作指南。
●进入ANSYS程序后，可通过如下方法实现：命令行方式：/FILENAMEGUI：Utility Menu>File>Change Jobname/FILENAME命令仅在Begin level（开始级)才有效，即使在入口选项中给定了作业名，ANSYS 仍允许改变作业名。
然而该作业名仅适用于使用/FILNAME后打开的文件。
使用/FILNAME命令前打开的文件，如记录文件Jobname.LOG、出错文件Jobname.ERR等仍然是原来的作业名。
1.2.1.2 定义分析标题/TITLE命令(Utility Menu>File>Change Title)可用来定义分析标题。
ANSYS使用手册第1章开始使用ANSYS1.1完成典型的ANSYS分析ANSYS软件具有多种有限元分析的能力，包括从简单线性静态分析到复杂的非线性瞬态动力学分析。
在ANSYS分析指南手册中有关于它开展不同工程应用领域分析的具体过程。
本章下面几节中描述了对绝大多数分析皆适用的一般步骤。
一个典型的ANSYS分析过程可分为三个步骤：●建立模型●加载并求解●查看分析结果1.2建立模型与其他分析步骤相比，建立有限元模型需要花费ANSYS用户更多时间。
首先必须指定作业名和分析标题，然后使用PREP7前处理器定义单元类型、单元实常数、材料特性和几何模型。
1.2.1 指定作业名和分析标题该项工作不是强制要求的，但ANSYS推荐使用作业名和分析标题。
1.2.1.1定义作业名作业名是用来识别ANSYS作业。
当为某项分析定义了作业名，作业名就成为分析过程中产生的所有文件名的第一部分（文件名）。
（这些文件的扩展名是文件类型的标识，如.DB）通过为每一次分析给定作业名，可确保文件不被覆盖。
如果没有指定作业名，所有文件的文件名均为FILE或file（取决于所使用的操作系统）。
可按下面方法改变作业名。
●进入ANSYS程序时通过入口选项修改作业名。
可通过启动器或ANSYS执行命令。
详见ANSYS 操作指南。
●进入ANSYS程序后，可通过如下方法实现：命令行方式：/FILENAMEGUI：Utility Menu>File>Change Jobname/FILENAME命令仅在Begin level（开始级)才有效，即使在入口选项中给定了作业名，ANSYS 仍允许改变作业名。
然而该作业名仅适用于使用/FILNAME后打开的文件。
使用/FILNAME命令前打开的文件，如记录文件Jobname.LOG、出错文件Jobname.ERR等仍然是原来的作业名。
1.2.1.2 定义分析标题/TITLE命令(Utility Menu>File>Change Title)可用来定义分析标题。

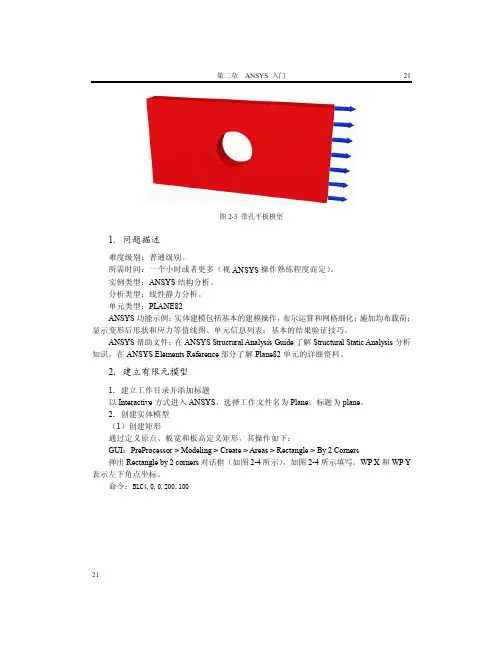

第二章ANSYS 入门21 21图2-3 带孔平板模型1．问题描述难度级别：普通级别。
所需时间：一个小时或者更多（视ANSYS操作熟练程度而定）。
实例类型：ANSYS结构分析。
分析类型：线性静力分析。
单元类型：PLANE82ANSYS功能示例：实体建模包括基本的建模操作，布尔运算和网格细化；施加均布载荷；显示变形后形状和应力等值线图、单元信息列表；基本的结果验证技巧。
ANSYS帮助文件：在ANSYS Structural Analysis Guide了解Structural Static Analysis分析知识，在ANSYS Elements Reference部分了解Plane82单元的详细资料。
2．建立有限元模型1．建立工作目录并添加标题以Interactive方式进入ANSYS，选择工作文件名为Plane、标题为plane。
2．创建实体模型（1）创建矩形通过定义原点、板宽和板高定义矩形，其操作如下：GUI：PreProcessor > Modeling > Create > Areas > Rectangle > By 2 Corners弹出Rectangle by 2 corners对话框（如图2-4所示），如图2-4所示填写。
WP X和WP Y 表示左下角点坐标。
命令：BLC4,0,0,200,100第二章有限元分析基础22图2-4 生成矩形（2）生成圆面首先在矩形面上生成圆，然后挖去生成圆孔。
生成圆面得操作如下：GUI：PreProcessor > Modeling > Create > Areas > Circle > Solid Circle弹出Solid Circular Area对话框（如图2-5所示），依图2-5输入圆面几何参数。
图2-5 生成圆命令：CYL4,100,50,20下面通过布尔“减”操作生成圆孔，其操作如下：GUI：Processor > Modeling > Operate > Booleans > Subtract > Areas先选择矩形面为Base Area，单击OK按钮，然后选择圆，单击OK按钮。

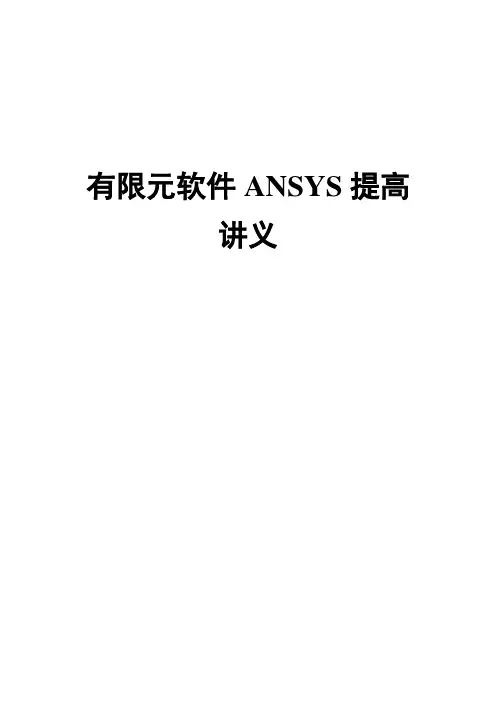

有限元软件ANSYS提高讲义目录第一篇结构有限元分析基础 (1)第1章有限元理论 (1)1.1 有限单元法介绍 (1)1.2 杆件有限元理论计算与ANSYS软件计算 (1)1.2.1 有限元理论求解计算步骤 (1)1.2.2 ANSYS软件分析计算步骤 (3)第2章各种单元类型分析计算实例 (5)2.1 杆单元分析计算 (5)2.1.1 概述 (5)2.1.2 桁架结构的应力变形分析 (5)2.2 梁单元分析计算 (9)2.2.1 概述 (9)2.2.2 组合门字架梁受力变形分析 (11)2.3 平面板单元分析计算 (23)2.3.1 概述 (23)2.3.2 厚壁圆筒的平面应变有限元分析 (23)2.4 轴对称单元分析计算 (28)2.4.1 概述 (28)2.4.2 厚壁圆筒的轴对称有限元分析 (29)2.5 空间实体单元分析计算 (36)2.5.1 概述 (36)2.5.2 连杆受力分析 (37)2.6 壳单元分析计算 (44)2.6.1 概述 (44)2.6.2 受内压圆柱壳有限元分析 (45)第3章网格划分技巧及实例讲解 (51)3.1 面的自由与映射网格划分 (51)3.1.1 面的自由网格划分 (51)3.1.2 面的映射网格划分 (51)3.2 体的自由与映射网格划分 (52)3.3 体的扫略、拖拉网格划分 (52)3.3.1 体的扫略网格划分 (53)5.9.2 体的拖拉网格划分 (55)第一篇 结构有限元分析基础第1章 有限元理论1.1 有限单元法介绍有限元法(FEA ，Finite Element Analysis)的基本概念是用较简单的问题代替复杂问题后再求解。
它将求解域看成是由许多称为有限元的小的互连子域组成，对每一单元假定一个合适的(较简单的)近似解，然后推导求解这个域总的满足条件(如结构的平衡条件)，从而得到问题的解。
这个解不是准确解，而是近似解，因为实际问题被较简单的问题所代替。

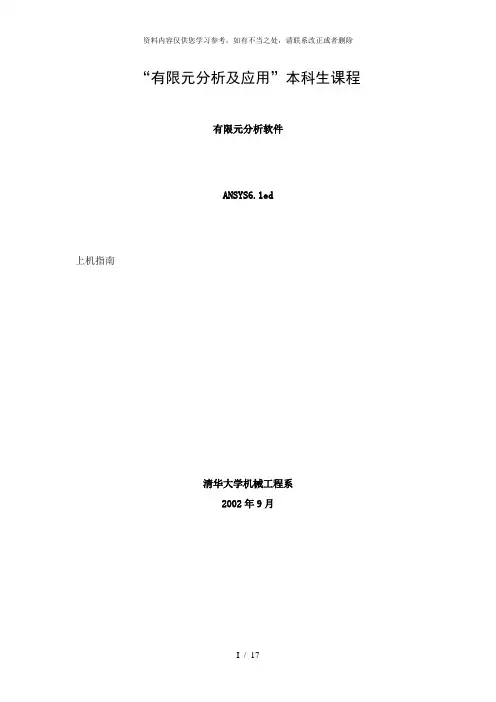

“有限元分析及应用”本科生课程有限元分析软件ANSYS6.1ed上机指南清华大学机械工程系2002年9月说明本《有限元分析软件ANSYS6.1ed:上机指南》由清华大学机械工程系石伟老师组织编写,由助教博士生孔劲执笔,于2002年9月完成，基本操作指南中的所有算例都在相应的软件系统中进行了实际调试和通过。
本上机指南的版权归清华大学机械工程系所有，未经同意，任何单位和个人不得翻印.联系人：石伟北京市清华大学机械工程系(邮编100084）Tel:Fax:（010）62770190目录Project1简支梁的变形分析 (1)Project2坝体的有限元建模与受力分析…………………………………………。
3Project3受内压作用的球体的应力与变形分析…………………………………。
.5Project4受热载荷作用的厚壁圆筒的有限元建模与温度场求解………………。
7Project5超静定桁架的有限元求解………………………………………………。
9Project6超静定梁的有限元求解 (11)Project7平板的有限元建模与变形分析 (13)Project1梁的有限元建模与变形分析计算分析模型如图1—1所示，习题文件名：beam 。
NOTE:要求选择不同形状的截面分别进行计算.梁承受均布载荷：1.0e5 Pa图1—1梁的计算分析模型梁截面分别采用以下三种截面（单位：m ）：矩形截面：圆截面：工字形截面:B=0.1，H=0。
15R=0.1w1=0.1,w2=0。
1，w3=0.2,t1=0.0114，t2=0。
0114,t3=0。
0071。
1进入ANSYS程序→ANSYSED6。
1→Interactive →changethe workingdirectory intoyours →input Initialjobname ：beam →Run1.2设置计算类型ANSYSMainMenu ：Preferences →select Structural →OK1。
第二讲《ANSYS基础》上机指导书CAD/CAM实验室，USTC实验要求：1、基本熟悉ANSYS界面，能够顺利导入CAD软件的模型。
2、熟悉实体建模和网格划分过程。
练习1：打开ANSYS，熟悉界面，练习导入其它CAD软件的模型文件步骤：1、在X盘新建一个ansys_ex1文件夹作为工作目录2、在【开始】>【程序】中找到ANSYS 9.0>【ANSYS Product Launcher】,点击打开ANSYS9.0Launcher对话框。
单击界面上的【File Management】选项卡，点击【Working Directory】右边的Browse按钮，找到X:\ansys_ex1文件夹。
【Job Name】中填入basic。
然后点击下面的RUN按钮进入ANSYS。
1233、熟悉ANSYS的界面，对照下图了解界面上各个窗口的内容。
注意ANSYS主界面打开的同时，还会开启一个ANSYS 9.0 Out Put Window。
这是ANSYS的信息输出窗口，运行过程中不能关闭。
4、对照下图了解各实用菜单的功能5、点击实用菜单（注：以下用Utility Menu 表示）上的PlotCtrls -> Pan Zoom Rotate …打开【Pan －Zoom －Rotate 】对话框，对照下图了解了解平移－缩放－旋转对话框的使用。
实用菜单命令输入窗口图形显示窗口工具条 主菜单提示窗口显示调整工具文件选择列表显示显示控制工作平面参数设置 宏设置菜单设置帮助6、对照下图了解主菜单的主要功能，点击菜单前面的“+”展开菜单项，熟悉各菜单的内容。
7、练习导入I-DEAS 的.igs 模型文件：（如果操作过程中出现警告，不予理睬） GUI: Utility Menu> File > import > IGES … 打开 【Import IGES File 】对话框，选中Defeature model 选项，单击OK 。
“有限元分析及应用”课程有限元分析软件ANSYS6.xed 上 机 指 南清华大学机械工程系2002年9月说明本《有限元分析软件ANSYS6.1ed:上机指南》由清华大学机械工程系石伟老师组织编写，由助教博士生孔劲执笔, 于2002年9月完成，基本操作指南中的所有算例都在相应的软件系统中进行了实际调试和通过。
本上机指南的版权归清华大学机械工程系所有，未经同意，任何单位和个人不得翻印。
目录Project1 简支梁的变形分析 (1)Project2 坝体的有限元建模与受力分析 (3)Project3 受内压作用的球体的应力与变形分析 (5)Project4 受热载荷作用的厚壁圆筒的有限元建模与温度场求解 (7)Project5 超静定桁架的有限元求解 (9)Project6 超静定梁的有限元求解 (11)Project7 平板的有限元建模与变形分析 (13)Project1 梁的有限元建模与变形分析计算分析模型如图1-1 所示, 习题文件名: beam 。
NOTE:要求选择不同形状的截面分别进行计算。
梁承受均布载荷：1.0e5 Pa图1-1梁的计算分析模型梁截面分别采用以下三种截面（单位：m ）：矩形截面： 圆截面： 工字形截面：B=0.1, H=0.15 R=0.1 w1=0.1，w2=0.1，w3=0.2,t1=0.0114，t2=0.0114，t3=0.0071.1 进入ANSYS程序 →ANSYSED 6.1 →Interactive →change the working directory into yours →input Initial jobname: beam →Run1.2设置计算类型ANSYS Main Menu : Preferences →select Structural → OK1.3选择单元类型ANSYS Main Menu : Preprocessor →Element Type →Add/Edit/Delete… →Add… →select Beam 2 node 188 →OK (back to Element Types window) →Close (the Element Type window)1.4定义材料参数ANSYS Main Menu : Preprocessor →Material Props →Material Models →Structural →Linear →Elastic →Isotropic →input EX:2.1e11, PRXY:0.3 → OK1.5定义截面ANSYS Main Menu: Preprocessor →Sections →Beam →Common Sectns →分别定义矩形截面、圆截面和工字形截面：矩形截面:ID=1,B=0.1，H=0.15 →Apply →圆截面：ID=2,R=0.1 →Apply →工字形截面：ID=3,w1=0.1，w2=0.1，w3=0.2，t1=0.0114，t2=0.0114，t3=0.007 →OK1.6生成几何模型9生成特征点ANSYS Main Menu: Preprocessor →Modeling →Create →Keypoints →In Active CS →依次输入三个点的坐标：input:1(0,0),2(10,0),3(5,1)→OK9生成梁ANSYS Main Menu: Preprocessor →Modeling →Create →Lines →lines →Straight lines →连接两个特征点，1(0,0),2(10,0) →OK1.7 网格划分ANSYS Main Menu: Preprocessor →Meshing→Mesh Attributes→Picked lines →OK →选择: SECT:1（根据所计算的梁的截面选择编号）；Pick Orientation Keypoint(s):YES→拾取：3#特征点(5,1) →OK→Mesh Tool →Size Controls) lines: Set →Pick All(in Picking Menu) →input NDIV:5→OK (back to Mesh Tool window) → Mesh →Pick All (in Picking Menu) →Close (the Mesh Tool window)1.8 模型施加约束9最左端节点加约束ANSYS Main Menu: Solution→Define Loads →Apply→Structural →Displacement → On Nodes→pick the node at (0,0) → OK→select UX, UY,UZ,ROTX → OK9最右端节点加约束ANSYS Main Menu: Solution→Define Loads →Apply→Structural →Displacement → On Nodes→pick the node at (10,0) → OK→select UY,UZ,ROTX → OK9施加y方向的载荷ANSYS Main Menu: Solution→Define Loads →Apply→Structural →Pressure→On Beams→Pick All→V ALI:100000 → OK1.9 分析计算ANSYS Main Menu: Solution →Solve →Current LS→OK(to close the solve Current Load Step window) →OK1.10 结果显示ANSYS Main Menu: General Postproc →Plot Results→Deformed Shape…→select Def + Undeformed→OK (back to Plot Results window) →Contour Plot→Nodal Solu →select: DOF solution, UY, Def + Undeformed , Rotation, ROTZ ,Def + Undeformed→OK1.11 退出系统ANSYS Utility Menu: File→ Exit →Save Everything→OKProject2坝体的有限元建模与应力应变分析计算分析模型如图2-1 所示, 习题文件名: dam 。
图2－1 坝体的计算分析模型2.1 进入ANSYS程序 →ANSYSED 6.1 →Interactive →change the working directory into yours →input Initial jobname: dam →Run2.2设置计算类型ANSYS Main Menu : Preferences →select Structural → OK2.3选择单元类型ANSYS Main Menu : Preprocessor →Element Type →Add/Edit/Delete →Add →select Solid Quad 4node 42 →OK (back to Element Types window) → Options… →select K3: Plane Strain →OK →Close (the Element Type window)2.4定义材料参数ANSYS Main Menu : Preprocessor →Material Props →Material Models →Structural →Linear →Elastic →Isotropic →input EX:2.1e11, PRXY:0.3 → OK2.5生成几何模型9 生成特征点ANSYS Main Menu: Preprocessor →Modeling →Create →Keypoints →In Active CS →依次输入四个点的坐标：input:1(0,0),2(10,0),3(1,5),4(0.45,5) →OK9 生成坝体截面ANSYS Main Menu: Preprocessor →Modeling →Create →Areas →Arbitrary →Through KPS→依次连接四个特征点，1(0,0),2(10,0),3(1,5),4(0.45,5) →OK2.6 网格划分ANSYS Main Menu: Preprocessor →Meshing →Mesh Tool→(Size Controls) lines: Set →依次拾取两条横边:OK→input NDIV: 15 →Apply→依次拾取两条纵边:OK →input NDIV: 20 →OK →(back to the mesh tool window)Mesh: Areas, Shape: Quad, Mapped →Mesh →Pick All (in Picking Menu) → Close( the Mesh Tool window)2.7 模型施加约束9分别给下底边和竖直的纵边施加x和y方向的约束ANSYS Main Menu: Solution→Define Loads →Apply→Structural →Displacement → On lines→pick the lines →OK→select Lab2:UX, UY → OK9给斜边施加x方向的分布载荷ANSYS 命令菜单栏: Parameters→Functions →Define/Edit→1) 在下方的下拉列表框内选择x ,作为设置的变量；2) 在Result窗口中出现{X},写入所施加的载荷函数：1000*{X}；3) File>Save(文件扩展名：func) →返回：Parameters→Functions →Read from file：将需要的.func文件打开，任给一个参数名，它表示随之将施加的载荷→OK →ANSYS Main Menu: Solution→Define Loads →Apply→Structural →Pressure →On Lines →拾取斜边；OK →在下拉列表框中，选择：Existing table →OK →选择需要的载荷参数名→OK2.8 分析计算ANSYS Main Menu: Solution →Solve →Current LS→OK(to close the solve Current Load Step window) →OK2.9 结果显示ANSYS Main Menu: General Postproc →Plot Results→Deformed Shape…→select Def + Undeformed→OK (back to Plot Results window)→Contour Plot→Nodal Solu…→select: DOF solution, UX,UY, Def + Undeformed , Stress ,SX,SY,SZ, Def + Undeformed→OK2.10 退出系统ANSYS Utility Menu: File→ Exit…→ Save Everything→OKProject3受内压作用的球体的有限元建模与分析计算分析模型如图3-1 所示, 习题文件名: sphere。
