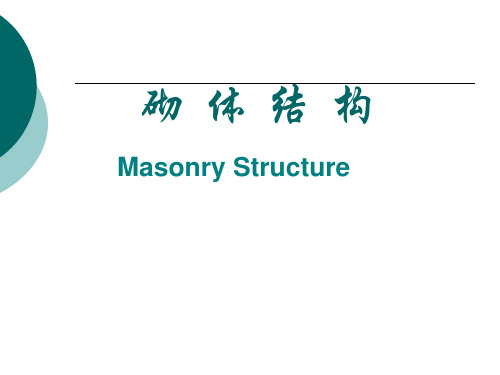

![[教材]5.3砌体结构房屋墙、柱的静力计算计划-PPT精选文档](https://img.taocdn.com/s1/m/67ebc5d3941ea76e58fa0438.png)
建筑结构与建筑设备辅导--砌体房屋的静力计算建筑结构与建筑设备辅导--砌体房屋的静力计算二、砌体房屋的静力计算房屋中的墙，柱等竖向构件用砌体材料，屋盖、楼盖等水平承重构件用钢筋混凝土或其他材料建造的房屋，由于采用了两种或两种以上材料，称为混合结构房屋，或称为砌体结构房屋。
(一)砌体结构房屋承重墙布置的四种方案1．横墙承重体系在多层住宅、宿舍中，横墙间距较小，可做成横墙承重体系，楼面和屋面荷载直接传至横墙和基础。
这种承重体系由于横墙间距小，因此房屋空间刚度较大，有利于抵抗水平风载和地震作用，也有利于调整房屋的不均匀沉降。
2．纵墙承重体系在食堂、礼堂、商店、单层小型厂房中，将楼、屋面板(或增设檩条)铺设在大梁(或屋架)上，大梁(或屋架)放置在纵墙上，当进深不大时，也可将楼、屋面板直接放置在纵墙上，通过纵墙将荷载传至基础，这种体系称为纵墙承重体系。
纵墙承重体系可获得较大的使用空间，但这类房屋的横向刚度较差，应加强楼、屋盖与纵墙的连接，这种体系不宜用于多层建筑物。
3．纵横墙承重体系在教学楼、实验楼、办公楼、医院门诊楼中，部分房屋需要做成大空间，部分房间可以做成小空间，根据楼、屋面板的跨度，跨度小的可将板直接搁置在横墙上，跨度大的方向可加设大梁，板荷载传至大梁，大梁支承在纵墙上，这样设计成纵横墙同时承重，这种体系布置灵活，其空间刚度介于上述两种体系之间。
4．内框架承重体系在商场、多层厂房中，常需要较大的空间，可在房屋中部设柱，大梁一端支承在柱上，另一端支承在周边承重墙上，这样，在大梁中部形成内框架承重体系。
这种体系房屋横墙少，空间刚度差，且柱基础与基础形式不同，容易产生不均匀沉降。
(二)砌体结构房屋静力计算的三种方案砌体结构房屋，根据其横墙间距的大小、屋(楼)盖结构刚度的大小及山墙在自身平面内的刚度(即房屋空间刚度)，可将房屋的静力计算分为三种方案，下面以单层房屋为例。
1．刚性方案房屋空间刚度大，在荷载作用下墙柱内力可按顶端具有不动铰支承的竖向结构计算。
引言砌体房屋是一种常见的建筑结构形式，为了确保房屋的安全性和稳定性，在设计和施工过程中需要进行静力计算。
本文将介绍砌体房屋静力计算的方案，包括计算过程、方法和注意事项。
计算过程1. 确定荷载在进行静力计算之前，首先需要确定房屋的设计荷载。
根据设计荷载的不同，可以分为常规荷载和特殊荷载两种情况。
常规荷载包括楼层荷载、墙体荷载、屋面荷载等，而特殊荷载则包括地震荷载、风荷载等。
2. 分析结构在确定荷载之后，需要进行结构的分析，这包括整体结构的平衡和各部分结构的稳定性分析。
通过对结构进行受力分析和计算，可以确定各个构件的受力情况，以及整体结构的受力平衡情况。
3. 计算受力在完成结构分析之后，需要对各个受力构件进行计算。
根据砌体房屋的特点，主要受力构件包括墙体、梁、柱等。
通过应力分析和计算，可以确定各个构件的强度和刚度，以及是否满足设计要求。
4. 设计施工方案在完成受力计算之后，需要设计和确定具体的施工方案。
根据受力计算结果和实际的施工条件，确定砌体房屋的材料和结构要求，以保证施工的质量和效果。
计算方法1. 计算公式砌体房屋的静力计算可以使用一系列公式进行计算。
常用的计算公式包括：受力计算公式、刚度计算公式、强度计算公式等。
根据不同的受力情况和计算要求，选择合适的公式进行计算。
2. 数值模拟除了传统的计算方法外，还可以使用数值模拟方法进行砌体房屋的静力计算。
数值模拟方法包括有限元法、离散元法等。
通过建立合适的模型和输入相应的参数，可以模拟砌体房屋在受力过程中的变形和应力分布情况。
注意事项1. 材料选择在进行砌体房屋的静力计算时，需要选择合适的材料。
材料的强度、刚度和稳定性是影响房屋结构安全性的重要因素。
在选择材料时，需要根据设计荷载和受力情况，选择相应的材料规格和强度等级。
2. 结构设计砌体房屋的结构设计要合理。
要考虑到房屋的整体稳定性和受力平衡，避免应力集中和构件过于脆弱。
合理的结构设计可以提高房屋的承载能力和抗震能力。
