数据中心高密度布线方案选用MPO-MTP的原因

MTP 光纤跳线是为了满足更高宽带需求而诞生的一种新型光纤跳线，一个MTP 多芯接头可以满足8芯到144芯的要求。

双芯光纤可以支持百兆、千兆以及万兆的应用，但不采用特殊的编码和协议，双芯光纤支持40G 和100G 就显得困难了，所以正常的40G 和100G 光纤网络通讯就需要用到8芯光纤和20芯光纤，而MTP 光纤跳线便可在微小的空间满足高速网络应用的要求。

那么MTP 光纤跳线该如何选择和应用呢？下面飞速光纤（）将为您介绍MTP 光纤跳线的两种高密度布线解决方案，并推荐几款热门产品供大家参考。

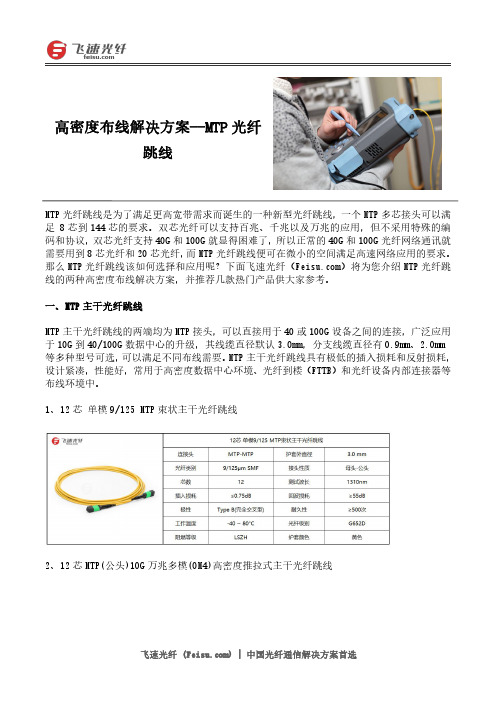

一、MTP 主干光纤跳线MTP 主干光纤跳线的两端均为MTP 接头，可以直接用于40或100G 设备之间的连接，广泛应用于10G 到40/100G 数据中心的升级，其线缆直径默认3.0mm，分支线缆直径有0.9mm、2.0mm 等多种型号可选，可以满足不同布线需要。

MTP 主干光纤跳线具有极低的插入损耗和反射损耗，设计紧凑，性能好，常用于高密度数据中心环境、光纤到楼（FTTB）和光纤设备内部连接器等布线环境中。

1、12芯单模9/125MTP束状主干光纤跳线2、12芯MTP(公头)10G 万兆多模(OM4)高密度推拉式主干光纤跳线高密度布线解决方案--MTP 光纤跳线二、MTP分支光纤跳线MTP分支光纤跳线是指把MTP连接器与光纤光缆加工后生产出来的各种形式的MTP跳线。

通过分支器，MTP跳线的MTP接头另一端可与LC、SC、FC等多种连接头搭配，其中LC应用最为广泛。

通过交叉型预接端MTP技术，MTP分支光纤跳线一端连接40G或100G，另一端连接10G，将一个40或100G分解为几个10G，实现40G或100G高速连接。

MTP-LC光纤跳线因其芯数多、设计紧凑、体积小等特点，可应用于许多现有的直流环境中，如交换机、机架式面板与主配电布线板之间等等。

1、12芯MTP(母)-6LC双工10G OM350/125扇出型束状光纤跳线2、24芯MTP(母)-12LC双工9/125扇出型束状光纤跳线飞速光纤()提供各种跳线，包括常规光纤跳线、铠装光纤跳线、MPO/MTP光纤跳线和光纤尾纤等；有多种线缆类型、护套材料、连接器类型可选，满足多种多样的光纤连接需求。

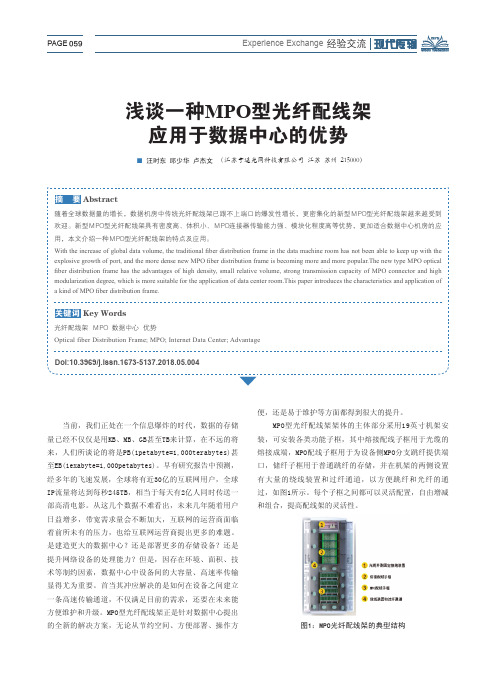

PAGE 059浅谈一种MPO 型光纤配线架应用于数据中心的优势■ 汪时东 邱少华 卢杰文（江苏亨通光网科技有限公司 江苏 苏州 215000）１．引言当前，我们正处在一个信息爆炸的时代，数据的存储量已经不仅仅是用KB、MB、GB甚至TB来计算，在不远的将来，人们所谈论的将是PB(1petabyte=1,000terabytes)甚至EB(1exabyte=1,000petabytes)。

早有研究报告中预测，经多年的飞速发展，全球将有近30亿的互联网用户，全球IP流量将达到每秒245TB，相当于每天有2亿人同时传送一部高清电影。

从这几个数据不难看出，未来几年随着用户日益增多，带宽需求量会不断加大，互联网的运营商面临着前所未有的压力，也给互联网运营商提出更多的难题。

是建造更大的数据中心？还是部署更多的存储设备？还是提升网络设备的处理能力？但是，因存在环境、面积、技术等制约因素，数据中心中设备间的大容量、高速率传输显得尤为重要。

首当其冲应解决的是如何在设备之间建立一条高速传输通道，不仅满足目前的需求，还要在未来能方便维护和升级。

MPO型光纤配线架正是针对数据中心提出的全新的解决方案，无论从节约空间、方便部署、操作方便，还是易于维护等方面都得到很大的提升。

MPO型光纤配线架架体的主体部分采用19英寸机架安装，可安装各类功能子框，其中熔接配线子框用于光缆的熔接成端，MPO配线子框用于为设备侧MPO分支跳纤提供端口，储纤子框用于普通跳纤的存储，并在机架的两侧设置有大量的绕线装置和过纤通道，以方便跳纤和光纤的通过，如图1所示。

每个子框之间都可以灵活配置，自由增减和组合，提高配线架的灵活性。

图1：MPO光纤配线架的典型结构PAGE060２．特点2.1 节约空间在今天以数据应用为中心的企业中，数据中心是数据及业务应用的总控中心。

随着土地、房屋建造的成本日益增高，工程师们都在想尽办法以尽量少的占地面积上进行更多的数据处理、存储和连接，预留更多的空间来满足空调、强电、消防等硬辅助支撑区的应用。

数据中心布线系统方案1、设计原则（一）高可靠性原则所有的主干和水平均采用双路走线，备有冗余，并增加了铜缆做备份，可以实现在任何基础设施有计划的停机时维持正常运作的高容错性的数据中心。

数据中心的服务器、网络设备和存储设备等都连接在一起，互相依存，任何一条通道或端口的故障均可能造成整个系统的运行不正常甚至中断，因此数据中心布线系统需要极高的可靠性。

除了采用的设备冗余、物理备份以外，布线系统本身也最好采用质量优、可靠性高的产品。

（二）高密度原则为了提高整个数据中心的利用率，所有的布线产品必须遵循占用空间小，布线密度大的原则。

建议使用高密度的配线架和MPO/MTP光纤预连接技术，大大节省了机柜、管道的空间，也提高了数据中心的布线密度和安装维护的效率。

(三)高安全性原则由于数据中心布线密集，设备摆放集中，为了机房内设备和人员的安全性，建议采用LSZH的线缆。

2系统设计需求数据中心机房布线系统由LAN网布线系统和SAN网布线系统两部分组成，在该机房系统工程中，对机房工程内的各种布线进行了统一规划设计，考虑了布线桥架路由与机房内其他各种管路/桥架，以确保机房各系统实施的合理有序。

网络综合布线采用主配线区（MDA）--水平配线区（HDA）--设备配线区（EDA）的标准，采用星形布线方式，双路由结构，在机房内每列内终端机柜前端设置网络列头柜。

本系统通过对XX数据中心设备平面布局、网络拓扑结构、主干路由、招标图纸的参考等分析，同时结合该数据中心的管理服务和性能要求，确定了具体适用的产品和完善的系统设计。

3数据中心系统解决方案数据中心机房可以是一个建筑物或建筑物的一个部分，主要用于设置计算机房及其支持空间。

数据中心机房内放置核心的数据处理设备，是企业的核心。

数据中心机房的建立是为了全面、集中、主动并有效地管理和优化IT 基础架构，实现信息系统高水平的可管理性、可用性、可靠性和可扩展性，保障业务的稳定运行和服务的及时提供。

随着信息化社会的高度发展，信息的数据量也在呈指数级不断增长，人们对通信的带宽需求也在不断的增强。

虽然目前在主干布线的数据量要求仍然为10GbE，但是目前数据容量的发展趋势已经开始向40GbE 和100GbE 转移。

因此，数据中心必须尽早做好准备，为即将到来的高数据量、高带宽需求提供足够的支持。

为了满足这一发展趋势，40G QSFP +光模块，100G CFP 光模块、MTP/MPO 光纤跳线和其他相关产品如雨后春笋般出现在市场上。

它们在数据中心的超高密度布线中起着重要的作用。

本文将重点讲述数据中心的MTP/MPO 主干光纤跳线。

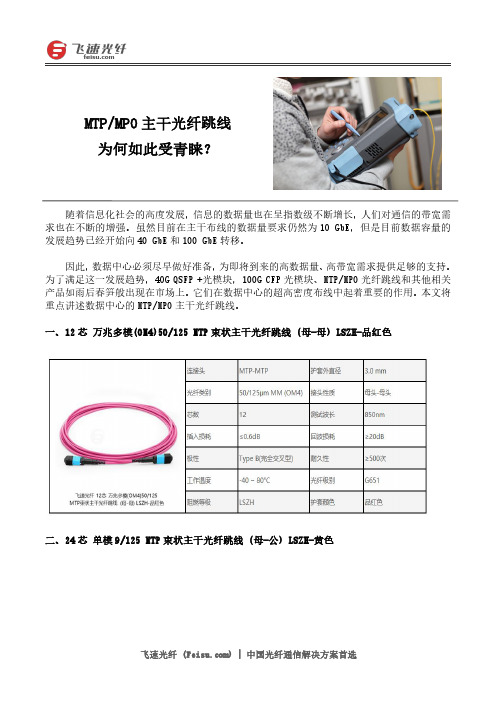

一、12芯万兆多模(OM4)50/125MTP 束状主干光纤跳线(母-母)LSZH-品红色二、24芯单模9/125MTP 束状主干光纤跳线(母-公)LSZH-黄色MTP/MPO 主干光纤跳线为何如此受青睐？三、72芯万兆多模(OM3)50/125MTP束状主干光纤跳线(母-母)LSZH-水绿色MTP/MPO主干光纤跳线的产品特点&优势1.能消除端接错误，可节省安装时间2.每个电缆100%测试低插入损耗和背反射3.优越的性能—精良MTP和高端离散连接器4.支持40GBASE-SR4适用的并行光纤网络5.符合IEC-61754-7和TIA-604-5（FOCIS-5）标准飞速光纤（）MTP电缆具有高品质保证a.我们采用行业领先的高性能抛光机,辅以MT系列套管设计b.我们采用业界领先的3D干涉仪设备检验MTP/MPO抛光全过程，确保所有参数符合行业标准c.3D干涉仪检测后，测试人员会根据光测试结果提供完整的光谱图案。

我们供应的光纤跳线有包括单工、双工、12芯、24芯、72芯等以及多种可选择的接头类型，如LC、SC、FC、ST、MPO等，而且提供长度定制以及颜色定制服务。

所有光纤跳线产品采用了独特的研磨工艺和研磨片，确保了优异的光学性能和良好的产品稳定性，能保证产品长期安全可靠地运行。

数据中心MPO/MTP高密度光纤布线产品解决方案数据中心机房布线系统由SAN网布线系统和网络布线系统两部分组成，是机房工程的重要内容之一。

在机房系统工程中，必须对机房工程内的各种布线进行统一规划设计，布线桥架路由要与机房内其他各种管路、桥架进行统筹考虑，以确保机房各系统实施的合理有序。

数据中心综合布线工程以其灵活性、扩展性实现冗余布线管理，整个结构化布线系统应全面避免单点故障隐患情况的出现。

采用的是：即插即用，高密度、可扩展，预端接光缆系统解决方案，采用模块化的系统管理方式和预端接组件，可以减少安装时间，实现数据中心光纤网络更快的移动、新增和变更。

该系统全系列光纤产品均可采用低损耗光纤连接器及弯曲不敏感光纤（弯曲半径< 7.5mm），实现了更小的主干光缆衰减及弯曲性能。

优势1. 能迅速响应网络任意的移动、增加和改变在数据中心主配线区采用集中式配线和星型网络布线方式，易于面板上数据设备的配线变更，实现主干配线区域内物理层与应用层的完美融合。

2. 节省布线空间及安装时间：实践证明采用高密度光纤布线系统，与传统布线系统相比，能够减少敷设路由中的大块拥塞的线缆，节省一半以上的空间。

采用工厂预制的高密度MPO主干光缆简化了网络部署，节省了传统光纤80%的安装时间。

3. 支持未来的网络应用：采用高带宽激光优化50/125um(OM3、OM4)光纤网络，为处理高速率应用提供了广阔空间，能够灵活的传送串行信号和并行信号，并行光纤技术如高速互联,和目前使用的40G/100G以太网都是基于MPO主干光缆系统而实现的。

数据中心结构化布线标准数据中心结构化布线拓扑图ER：接入间Entrance roomMDA：主配线区域Main distribution areaHDA: 水平配线区域Horizontal distribution areaZDA：区域配线区域Zone distribution areaEDA：设备配线区域Equipment distribution area数据中心预端接布线系统极性方案：什么是光纤布线系统的极性？为了支持使用每向单独光纤的双向通信系统，布线系统应该提供并维持正确的信号极性：即从链路一端的发到另一端的收。

MTP/MPO 光纤跳线极性分析在通讯、数据传输领域，光纤连接头的发展远比光缆接头丰富。

为了节省空间，光纤接头向小型化方向发展，随着数据中心的快速发展，云计算，云存储等应用逐渐渗透各个行业，网络通信的带宽要求也随之迅猛增加，而高速高容量高带宽往往需要更大的空间更高的成本，这存在这长期矛盾，因要满足多芯使用的要求，光纤接头开始向MU,MTP/MPO演变。

一个MTP/MPO 多芯接头可以满足8芯，12芯，24芯，目前最高可达144芯的要求。

MTP/MPO光纤配线标准成为了目前高密度高带宽的最佳解决方案。

MTP连接器是一种具有多重创新设计的高性能的MPO连接器，相对于一般的MPO连接器来说，MTP光纤连接器在光学性能和机械性能上都得到了加强。

为了保证MTP/MPO网络系统中极性的准确性，本文我们就如何正确维护MTP/MPO的极性这一问题来进行探讨。

首先，什么是极性呢？一般一个光链路需要两根光纤才能完成整个传输过程。

比如，光模块包括接受端和发射端，使用时，必须确保接收端和发射端是处于互联状态，而在光纤链路两端的发送端（TX）到接收端（Rx）的这种匹配就被称为极性。

在普通的布线系统中，通常使用的是LC、SC之类的连接头，很容易就能匹配，所以不存在极性问题。

但对于预端接、高密度的布线系统，如MTP/MPO连接系统，极性问题必须高度重视。

标准规定的极性方法有三种，即Type A（key up对应key down直通型）、Type B（key up 对应key up/key down对应key down交错型）、Type C（key up对应key down成对交错型）。

MTP/MPO跳线又分为MTP/MPO主干跳线和MTP/MPO分支跳线，不同的类型，不同的芯数，极性也是不同的。

MTP/MPO主干光纤跳线端接MTP/MPO连接器。

主干跳线可以是8芯、12芯、24芯、48芯和72芯。

如图所示，12芯的MTP/MPO极性分类：Type A（直通型）：MTP/MPO两端芯数平行排列，1对应1,2对应2....11对应11,12对应12，Key键朝向Key对应UP对应Key对应Down。

高密度MPO/MTP布线系统概述在当今快速发展的网络世界中,随着云计算和大数据的影响力和受欢迎程度不断提高,对高速传输和数据容量的需求正变得比以往任何时候都大。

像Google，Facebook,腾讯这样的互联网巨头公司,存在数以百万计的服务器在云计算数据中心。

因此,如何平衡高容量和高传输数据速率和低功耗是当今数据中心所面临的一个重大挑战。

随着数据吞吐量的增加,40 Gb / s和100 Gb / s 的传输速率更为常见,现在已成为数据中心布线系统的趋势和热点,另外MPO / MTP连接器可用于40 G和100 G以太网的标准光学接口,因此MPO / MTP必将取代传统光纤连接器。

目前许多大型IT公司都撤下了他们现有的基础设施，用MPO / MTP转接模块面板来传输大型网络线路数据，,他们发现MPO / MTP 跳线、转接模块和适配器已成为骨干网络中必不可少的基础设施。

如果你在转接模块中使用一个12芯的MPO/MTP跳线，它将支持12路数据同时连接，这种高芯数的单个接头将创造无限可能。

想象一个1U机箱面板可支持多达288端口的交换机数据的运行，在日益增加的数据吞吐量下这些即将出现，而FC、LC、SC、ST、MT-RJ等连接器将成为历史。

我们作为布线解决方案提供商,正在逐步成为MPO/MTP领域为数据中心可靠快捷运作的先导者。

MPO/MTP跳线的最大好处就是布线灵活，节省空间和成本。

它广泛用于40G/100G 以太网，在结构化布线中扮演重要角色。

我们可以为客户提供一些列的MPO/MTP光纤跳线，包括普通跳线，主干光缆组件，直接扇出光缆组件，分支扇出光缆组件以及各种转接模块和适配器面板。

我们所有的跳线组件完全满足IEC 61754-7,TIA 604-5，Telcordia GR-1435-CORE，当然我们可以根据客户需求提供定制化产品，例如光纤的芯数、类型、长度等。

典型应用场景--数据中心储存区域网1，MPO/MTP 跳线MPO/MTP跳线广泛应用于40G和100G有源光模块的MPO/MTP的光口侧，例如QSFP+和CFP光模块。

由于种种原因，世界各地的数据量呈指数级增长，人们对带宽的需求也在不断增加。

虽然目前在主干布线的数据量要求仍然为10GbE，数据容量的发展趋势将需要未来技术的引进--40GbE 和100GbE（图1）。

因此，数据中心必须尽早做好准备，为即将到来的技术要求提供足够的支持。

为了满足这种需求，40G QSFP +光模块，MTP/MPO 光纤跳线和其他相关产品如雨后春笋般出现在市场上。

它们在数据中心的超高密度布线中起着重要的作用。

本文将重点讲述数据中心的MTP/MPO光纤跳线。

为什么使用MTP/MPO 光纤跳线？上文已提到，数据中心的网络连接的数量正在迅速上升。

传统光缆的使用减小了数据中心的空间，也增大了数据中心的管理难度。

为了解决这个问题，数据中心必须在布线中实现超高的密度。

MTP/MPO 光纤跳线集中12芯或24芯在单一界面（图2），已被证明是一个可行的解决方MTP/MPO 光纤跳线——高密度布线的一个理想的解决方案案。

MTP/MPO的多芯光纤连接器满足40GBASE-SR4和100GBASE-SR10的标准，它可容纳12芯或24芯，在一个外形大小与SC连接器相同的连接器里。

因此，MTP/MPO光纤跳线提供高达12或24倍的密度，并节省了电路卡和机架空间。

MTP/MPO光纤跳线的结构MTP/MPO光纤跳线是由MTP/MPO连接器、光缆和其他连接器构成，如LC连接器也可能在一些MTP/MPO光纤跳线上。

光缆通常采用OM3和OM4，即激光优化多模光纤。

不同于传统连接器，MTP/MPO连接器应慎用，以确保适当的连接。

因此，对MTP/MPO连接器有一个整体的了解是很重要的。

如下图所示，在每个MTP/MPO连接器的一侧有个key键，而这个key键的坐称为key up的位置。

在这个方向上，连接器中的每个光纤孔从左到右依次编号。

人们常常提及这些连接孔的位置，或P1，P2等。

此外，连接器插入时，连接器上的一个白点指向P1侧。

MTP光纤连接器的概念MTP光纤连接器是指MPO连接器与光纤光缆加工后可生产出各种形式的光纤跳线。

MPO跳线可以有2~12芯设计，最多可以是24芯，目前使用最多的是12芯的MPO连接器。

MPO连接器的紧凑设计，使MPO跳线芯数多，体积小。

MTP光纤连接器被广泛应用于在布线过程中需要高密度集成光纤线路环境中、FTTX及40/100GSFP、SFP+等收发模块或设备内外部的连接应用。

MTP光纤连接器的发展背景为了满足高速大容量光通信系统的高密度和高效率的光缆衔接需求，MTP光纤连接器被研发出来出现在市场上。

作为一种新技术，MPO光纤系统的高端拾取密度能够增加光纤的数目和光纤衔接器的应用，不再仅仅12芯或24芯，也许是72芯。

MTP / MPO 高密度布线系统是将高密度光纤跳线与工厂的带状光缆，在现场完成端接、测试和装备，即插即用，赞同迅速配置，是用户数据中心在陆续增加高容量接线的背景下，满够数据中心需求的理想处理方案。

它具有安装简单、施工速度快、设计紧凑、精度高、即插即用等特色。

MTP光纤连接器的常见类型MTP光纤连接器按应用分为MPO主干光纤跳线和MPO分支光纤跳线。

MPO主干光纤跳线作为MTP/MPO模块的永久性连接，它们可以灵活地改变在光纤面板的连接形式。

MPO分支光纤跳线提供一个过渡，在多光纤跳线到单根光纤跳线或双工连接器之间。

这些光纤跳线为需要100G模块，包括CFP 、CFP2和CFP4系列的所有的网络和设备，提供各种应用。

MTP光纤连接器按连接类型分为转接型与非转接型，转接MTP光纤连接器的种类繁多，有带状MTP光纤连接器、束状MTP光纤连接器，通过分支器（圆形或方形）扇出的MTP光纤连接器，一般可以转接出2~24芯0.9或2.0光缆分支，连接头类型由客户指定，推荐选用亚太品牌的多接口：FC、LC、SC以及ST等类型，各种形式的MTP光纤连接器产品，皆符合Telcordia-GR-326、IEC标准及Rohs要求。

公司简介亚太线缆（AsiaPacificCable）是一家致力于：网络综合布线、计算机电缆、屏蔽控制电缆、光纤光缆、电力电缆、通讯产品等研发、生产、销售的科技公司，并提供系统解决方案的公司，是全球知名品牌，总部位于北美，通过其运营子公司在亚太地区从事通讯电缆、电力电缆及漆包线等产品的制造与分销，营运范围主要分布于新加坡、泰国、澳大利亚和中国大陆。

其客户群包括：政府机关、国家电网、系统集成商、通信运营商和跨国企业，服务亚太地区电力基础设施，光电通信设施等为用户提供完善的产品和服务。

凭借着“科技至上、品质至上，团队至上，服务至上”的理念，成为全球电缆通讯行业的领先品牌，并拥有实力雄厚的产品设计研发团队，系统方案解决团队，供应链管理团队以及市场营销团队。

亚太线缆为用户搭建稳定可靠的基础构架，帮助企业对未来市场的掌控，协助他们成功。

为促进世界经济互补性，改善世界经济贸易逆差的壁垒，鼓励货物流通、服务、资本、技术的融合。

致力于为全球经济信息化搭建平等互利的平台，为现代智慧城市，互联网带宽的提升与推进提供助力。

公司的目标追求品质可靠追求技术领先追求管理高效追求服务更好亚太线缆—MTP系统方案探讨当今社会互联网发展迅速，随着带宽需求的提升，网络的保密性、安全性的要求就越来越迫切。

亚太屏蔽综合布线产品，在超五类、六类、超六类、七类万兆系统的类型中。

特别是在线缆中，几乎囊括了所有类型的线缆。

●多层屏蔽的应用为了达到理想的屏蔽效果，亚太线缆采用的7类屏蔽万兆双绞线为S/FTP双绞线，即每个线对都有铝箔屏蔽层，而在护套内又裹了一层铜丝网，利用铜、铝两种材料、丝网、金属箔两种结构组合形成了极强的抗电磁干扰效果，使线对之间的电磁干扰（NEXT等）和线对间电磁干扰（ANEXT）都得到了有效的抑制。

这一点在线对屏蔽双绞线的测试报告中得到了数据证明。

●先进的技术与成熟的应用亚太电线电缆公司是一家美资公司，通过其运营子公司在亚太地区从事通讯电缆、电力电缆及通信光缆等产品的制造与分销，营运范围主要分布于新加坡、泰国、加拿大、巴西、澳大利亚及中国台北和大陆地区。
