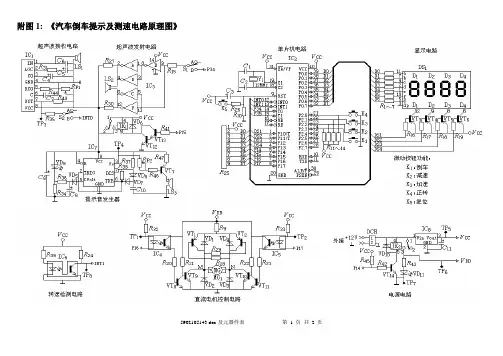

汽车测速及倒车提示产品介绍及电路原理

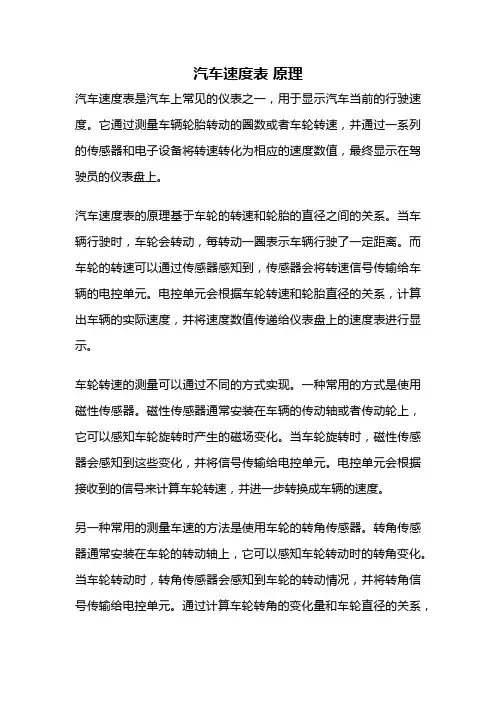

汽车速度表原理汽车速度表是汽车上常见的仪表之一，用于显示汽车当前的行驶速度。

它通过测量车辆轮胎转动的圈数或者车轮转速，并通过一系列的传感器和电子设备将转速转化为相应的速度数值，最终显示在驾驶员的仪表盘上。

汽车速度表的原理基于车轮的转速和轮胎的直径之间的关系。

当车辆行驶时，车轮会转动，每转动一圈表示车辆行驶了一定距离。

而车轮的转速可以通过传感器感知到，传感器会将转速信号传输给车辆的电控单元。

电控单元会根据车轮转速和轮胎直径的关系，计算出车辆的实际速度，并将速度数值传递给仪表盘上的速度表进行显示。

车轮转速的测量可以通过不同的方式实现。

一种常用的方式是使用磁性传感器。

磁性传感器通常安装在车辆的传动轴或者传动轮上，它可以感知车轮旋转时产生的磁场变化。

当车轮旋转时，磁性传感器会感知到这些变化，并将信号传输给电控单元。

电控单元会根据接收到的信号来计算车轮转速，并进一步转换成车辆的速度。

另一种常用的测量车速的方法是使用车轮的转角传感器。

转角传感器通常安装在车轮的转动轴上，它可以感知车轮转动时的转角变化。

当车轮转动时，转角传感器会感知到车轮的转动情况，并将转角信号传输给电控单元。

通过计算车轮转角的变化量和车轮直径的关系，电控单元可以准确地计算出车辆的速度，并将速度数值传递给速度表进行显示。

除了以上介绍的传感器外，还可以使用其他的传感器来测量车辆的速度。

例如，一些车辆会使用车轮的压力传感器来测量车辆的速度。

压力传感器可以感知车轮与地面接触时产生的压力变化，通过测量压力变化的频率和幅度，电控单元可以计算出车辆的速度。

汽车速度表的准确性是非常关键的，它直接影响着驾驶员对车辆行驶状态的判断和驾驶决策。

因此，汽车制造商在设计和生产速度表时会进行严格的校准和测试，以确保速度表的准确性和可靠性。

此外，驾驶员在日常使用中也应该定期检查和校准车辆的速度表，以确保其正常工作。

汽车速度表是一种基于车轮转速和轮胎直径关系的测速仪表。

它通过传感器和电子设备将车辆的转速转换为相应的速度数值，并通过仪表盘上的显示器展示给驾驶员。

了解汽车故障诊断仪的工作原理与使用方法标题：汽车故障诊断仪的工作原理与使用方法引言：汽车故障诊断仪（简称“诊断仪”）是一种用于检测和诊断汽车故障的工具，它可以通过连接到汽车的诊断接口，读取汽车的故障码和传感器数据，并提供详细的故障诊断报告。

本文将详细介绍汽车故障诊断仪的工作原理和使用方法。

一、工作原理：1. 诊断仪的结构和组成：- 外壳：通常由工程塑料制成，具有一定的防水、防尘性能。

- 主板：是诊断仪的核心部件，包括计算单元、存储单元、显示单元等。

- 连接线：用于将诊断仪连接到汽车的诊断接口。

- 显示屏：通常为彩色液晶屏幕，用于显示汽车的故障码和传感器数据。

- 控制按钮：用于操作诊断仪的菜单、选项等。

2. 工作原理：- 连接汽车：首先，将诊断仪的连接线插入汽车的诊断接口，通常位于驾驶室内的驾驶员座椅下方。

- 读取数据：一旦诊断仪与汽车成功连接，它会读取汽车电子控制单元（ECU）中存储的故障码和传感器数据。

- 故障诊断：诊断仪通过分析故障码和传感器数据，确定汽车存在的故障类型和位置。

- 显示报告：诊断仪将诊断结果以文字、图表等形式显示在屏幕上，并提供诊断报告的打印、保存等功能。

二、使用方法：1. 准备工作：- 确认诊断接口位置：不同汽车品牌和型号的诊断接口位置不同，需要查阅汽车制造商的说明书或互联网上的相关资料。

- 确认诊断仪的适用范围：不同的诊断仪适用于不同品牌和型号的汽车，选择适合的诊断仪。

- 检查诊断仪电量和存储空间：确保诊断仪具备足够的电量和存储空间，以免无法正常工作或存储诊断报告。

2. 连接诊断仪：- 关闭汽车发动机：在连接诊断仪之前，确保汽车的发动机已经关闭，以免给诊断仪或汽车的电子系统带来损坏。

- 插入连接线：将诊断仪的连接线插入汽车的诊断接口，确保连接稳固，避免松动或掉落。

3. 诊断故障：- 启动诊断仪：按下诊断仪上的电源按钮，启动诊断仪，并等待它完成自检和初始化。

- 选择诊断功能：根据诊断仪的菜单选项，选择相应的诊断功能，如读取故障码、查看传感器数据等。

红外线反射式倒车防撞报警器红外线倒车防撞电路安装在车辆尾部保险杠上，当车辆倒车遇到障碍物时，防撞报警器发出声光警示信号，可防止倒车时发生碰撞事故。

红外线反射式倒车防撞报警器电路组成如图6-50 所示。

电路工作原理分析红外线反射式倒车防撞报警器电路由红外信号发射器，红外信号接收及信号处理电路和声光警示电路组成。

锁相环音频译码器LM567 与红外发射管LED1 、LED2 组成红外信号发射电路。

在同一电路内由光敏三极管PH2025 组成红外反射信号接收器。

LM567 为红外发射信号的调制器兼接收信号的接收与解调器，经接收解调后的信号由⑧脚输出，其输出控制信号的形式为低电平。

时基集成电路NE555 与R6 、R7 及C7 组成一个多谐振荡器，发光二极管LED3 、蜂鸣器及VT3 、指示灯等元器件组成了声光警示电路。

车辆倒车时，本电路的电源被接通，LM567⑤脚输出的频率为20kHz 的脉冲信号，经VT1 放大后驱动LED1 ，LED2 发出经调制的红外信号，当红外接收管VT2 没有接收到红外信号时，LM567的⑧脚输出高电平，使得NE555 的复位端④脚也为高电平，由NE555等元器件组成的多谐振荡器起振，发光二极管LED3 闪烁发光，蜂鸣器随着LED3 同步间断发声，小灯泡在VT3 的驱动下也同步闪光。

当车辆的尾部距离障碍物过近时(小于1m) ，LED1 、LED2 发出的红外信号经障碍物的反射被红外接收管接收到并转换成电信号，20kHz 的电信号送入LM567 的信号输入端③脚，LM567 的⑧脚输出低电平，NE555 的复位端④脚受到低电平控制，振荡器停止工作，其③脚输出低电平，LED3 由闪烁发光变为常亮，蜂鸣器由间断发声变为常鸣，小灯泡熄灭，提醒司机立即停止倒车。

如果需要加大电路的检测距离，可以用一体化红外接收头代替电路中的红外接收管VT2 ，此时需要将LM567 的锁相环中心频率调整为38kHz 。

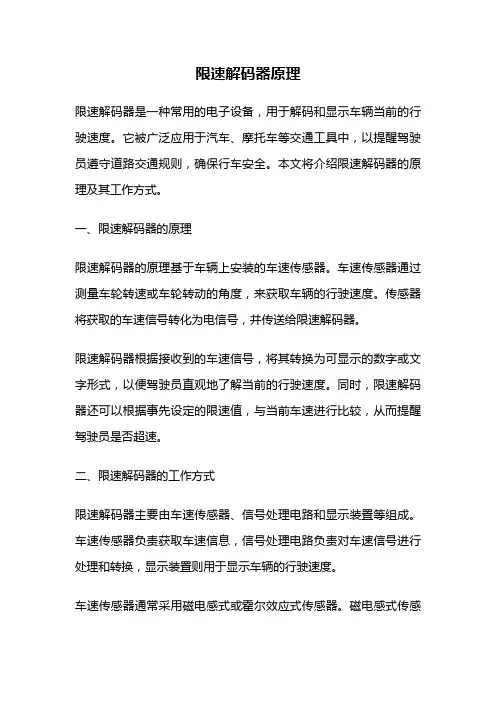

限速解码器原理限速解码器是一种常用的电子设备，用于解码和显示车辆当前的行驶速度。

它被广泛应用于汽车、摩托车等交通工具中，以提醒驾驶员遵守道路交通规则，确保行车安全。

本文将介绍限速解码器的原理及其工作方式。

一、限速解码器的原理限速解码器的原理基于车辆上安装的车速传感器。

车速传感器通过测量车轮转速或车轮转动的角度，来获取车辆的行驶速度。

传感器将获取的车速信号转化为电信号，并传送给限速解码器。

限速解码器根据接收到的车速信号，将其转换为可显示的数字或文字形式，以便驾驶员直观地了解当前的行驶速度。

同时，限速解码器还可以根据事先设定的限速值，与当前车速进行比较，从而提醒驾驶员是否超速。

二、限速解码器的工作方式限速解码器主要由车速传感器、信号处理电路和显示装置等组成。

车速传感器负责获取车速信息，信号处理电路负责对车速信号进行处理和转换，显示装置则用于显示车辆的行驶速度。

车速传感器通常采用磁电感式或霍尔效应式传感器。

磁电感式传感器通过感应车轮旋转产生的磁场变化，将其转化为电信号。

霍尔效应式传感器则利用霍尔元件感应车轮旋转时产生的磁场变化，同样将其转化为电信号。

这些传感器的输出信号与车辆的行驶速度成正比。

信号处理电路主要负责对传感器输出的模拟信号进行放大、滤波和数字化处理。

放大电路用于增强传感器输出信号的幅度，以提高解码器对信号的灵敏度。

滤波电路则用于滤除噪声干扰，确保解码器能够准确地识别车速信号。

数字化处理部分将模拟信号转化为数字信号，以便后续的数字处理和显示。

显示装置通常采用液晶显示屏或LED数码管。

液晶显示屏可以显示车辆的行驶速度，并可根据需要显示其他相关信息，如限速值、驾驶时间等。

LED数码管则以数字形式显示车速，通常分为个位数和十位数两部分，以便直观地显示行驶速度。

限速解码器还可以根据事先设定的限速值，与当前车速进行比较，并发出警示信号，提醒驾驶员是否超速。

当车速超过限速值时，解码器会发出声光警示，以引起驾驶员的注意，并促使其减速。

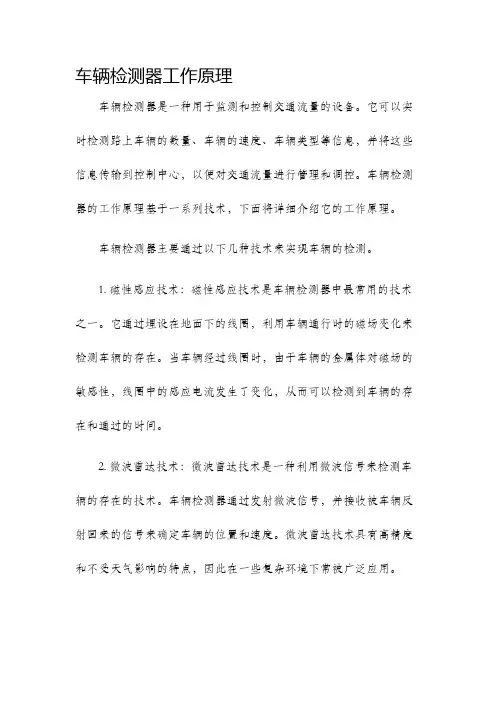

车辆检测器工作原理车辆检测器是一种用于监测和控制交通流量的设备。

它可以实时检测路上车辆的数量、车辆的速度、车辆类型等信息，并将这些信息传输到控制中心，以便对交通流量进行管理和调控。

车辆检测器的工作原理基于一系列技术，下面将详细介绍它的工作原理。

车辆检测器主要通过以下几种技术来实现车辆的检测。

1. 磁性感应技术：磁性感应技术是车辆检测器中最常用的技术之一。

它通过埋设在地面下的线圈，利用车辆通行时的磁场变化来检测车辆的存在。

当车辆经过线圈时，由于车辆的金属体对磁场的敏感性，线圈中的感应电流发生了变化，从而可以检测到车辆的存在和通过的时间。

2. 微波雷达技术：微波雷达技术是一种利用微波信号来检测车辆的存在的技术。

车辆检测器通过发射微波信号，并接收被车辆反射回来的信号来确定车辆的位置和速度。

微波雷达技术具有高精度和不受天气影响的特点，因此在一些复杂环境下常被广泛应用。

3. 视频图像处理技术：视频图像处理技术是近年来发展起来的一种车辆检测技术。

它通过设置摄像头来获取道路上的图像，并利用图像处理算法来检测和跟踪车辆。

视频图像处理技术可以通过识别车辆的外形和运动轨迹来实现车辆的检测。

4. 压力感应技术：压力感应技术是一种通过检测车辆通行时对路面施加的压力来确定车辆存在的技术。

它通常通过在道路上安装感应器来实现。

当车辆通行时，感应器会检测到路面所受到的压力变化，并将其转化为电信号进行分析和处理，从而实现车辆的检测和统计。

这些技术在车辆检测器中常常结合使用，以提高车辆检测的准确性和可靠性。

通过收集车辆的数量、速度、类型等信息，交通管理者可以及时了解道路上的交通状况，从而采取相应的措施来调度交通流量，提升道路通行效率。

车辆检测器不仅广泛应用于城市道路的交通管理中，也被用于高速公路的车流量监测、停车场的车位管理等场景中。

它的工作原理的不断改进和创新，使得车辆检测器在智能交通系统中的应用越来越广泛且更加精准。

总而言之，车辆检测器通过磁性感应、微波雷达、视频图像处理和压力感应等技术，实现对道路上车辆的检测和统计。

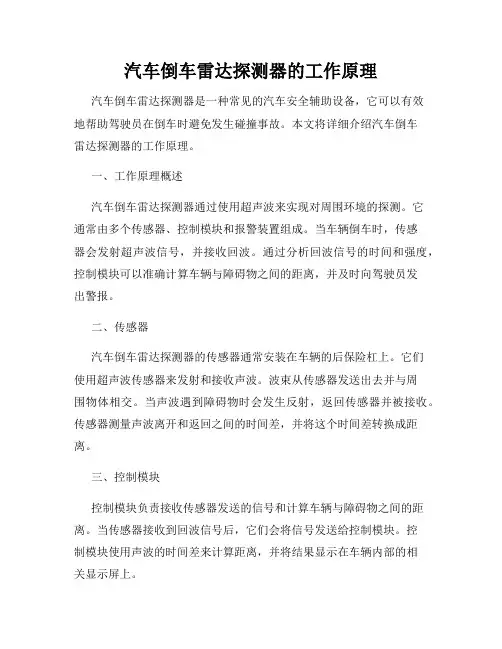

汽车倒车雷达探测器的工作原理汽车倒车雷达探测器是一种常见的汽车安全辅助设备，它可以有效地帮助驾驶员在倒车时避免发生碰撞事故。

本文将详细介绍汽车倒车雷达探测器的工作原理。

一、工作原理概述汽车倒车雷达探测器通过使用超声波来实现对周围环境的探测。

它通常由多个传感器、控制模块和报警装置组成。

当车辆倒车时，传感器会发射超声波信号，并接收回波。

通过分析回波信号的时间和强度，控制模块可以准确计算车辆与障碍物之间的距离，并及时向驾驶员发出警报。

二、传感器汽车倒车雷达探测器的传感器通常安装在车辆的后保险杠上。

它们使用超声波传感器来发射和接收声波。

波束从传感器发送出去并与周围物体相交。

当声波遇到障碍物时会发生反射，返回传感器并被接收。

传感器测量声波离开和返回之间的时间差，并将这个时间差转换成距离。

三、控制模块控制模块负责接收传感器发送的信号和计算车辆与障碍物之间的距离。

当传感器接收到回波信号后，它们会将信号发送给控制模块。

控制模块使用声波的时间差来计算距离，并将结果显示在车辆内部的相关显示屏上。

四、报警装置报警装置是汽车倒车雷达探测器的重要组成部分。

当控制模块检测到距离障碍物过近时，它会向报警装置发送指令，以触发声音或光线等警报。

这样可以提醒驾驶员注意周围情况，避免发生碰撞事故。

五、工作原理详解汽车倒车雷达探测器的工作原理是基于声波的传播速度和回波时间的计算。

声波在空气中传播的速度大约为343米/秒，当声波遇到障碍物时会发生反射，返回传感器。

通过测量声波离开和返回之间的时间差，可以计算出障碍物与车辆之间的距离。

汽车倒车雷达探测器通常使用多个传感器进行环形布置，以实现360度的全方位探测。

每个传感器依次发射声波，并接收返回的回波。

控制模块通过比较不同传感器之间的时间差，可以计算出障碍物与车辆之间的具体位置和距离。

当控制模块计算出距离后，它会将结果显示在与控制模块连接的显示屏上。

驾驶员可以根据显示屏上的信息来判断障碍物的距离，从而采取相应的措施。

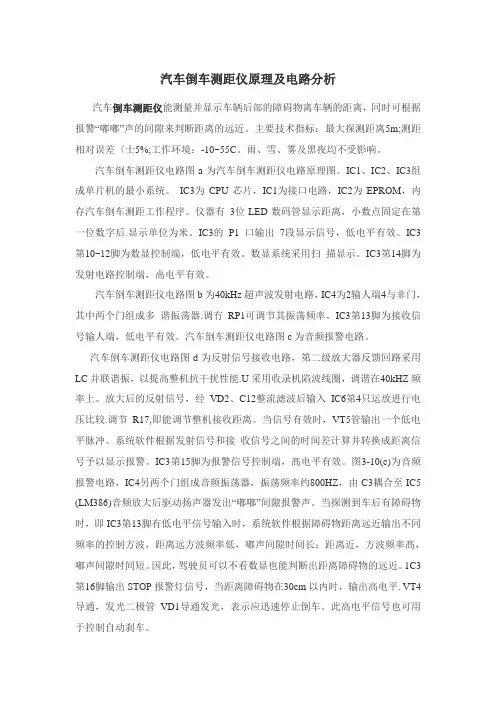

汽车倒车测距仪原理及电路分析汽车倒车测距仪能测量并显示车辆后部的障碍物离车辆的距离，同时可根据报警“嘟嘟”声的间隙来判断距离的远近。

主要技术指标：最大探测距离5m;测距相对误差〈士5%;工作环境：-10~55C。

雨、雪、雾及黑夜均不受影响。

汽车倒车测距仪电路图a为汽车倒车测距仪电路原理图。

IC1、IC2、IC3组成单片机的最小系统。

IC3为CPU芯片，IC1为接口电路，IC2为EPROM，内存汽车倒车测距工作程序。

仪器有3位LED数码管显示距离，小数点固定在第一位数字后.显示单位为米。

IC3的P1 口输出7段显示信号，低电平有效。

IC3第10~12脚为数显控制端，低电平有效。

数显系统采用扫描显示。

IC3第14脚为发射电路控制端，卨电平有效。

汽车倒车测距仪电路图b为40kHz超声波发射电路，IC4为2输人端4与非门，其中两个门组成多谐振荡器.调冇RP1可调节其振荡频率。

IC3第13脚为接收信号输人端，低电平有效。

汽车倒车测距仪电路图c为音频报警电路。

汽车倒车测距仪电路图d为反射信号接收电路，第二级放大器反馈回路采用LC并联谐振，以提高整机抗干扰性能.U采用收录机陷波线圈，调谐在40kHZ频率上。

放大后的反射信号，经VD2、C12整流滤波后输入IC6第4只运放进行电压比较.调节R17,即能调节整机接收距离。

当信号有效时，VT5管输出一个低电平脉冲。

系统软件根据发射信号和接收信号之间的时间差计算并转换成距离信号予以显示报警。

IC3第15脚为报警信号控制端，髙电平有效。

图3-10(c)为音频报警电路，IC4另两个门组成音频振荡器，振荡频率约800HZ，由C3耦合至IC5 (LM386)音频放大后驱动扬声器发出“嘟嘟”间隙报警声。

当探测到车后有障碍物时，即IC3第13脚有低电平信号输入时，系统软件根据障碍物距离远近输出不同频率的控制方波，距离远方波频率低，嘟声间隙时间长；距离近，方波频率髙，嘟声间隙时间短。

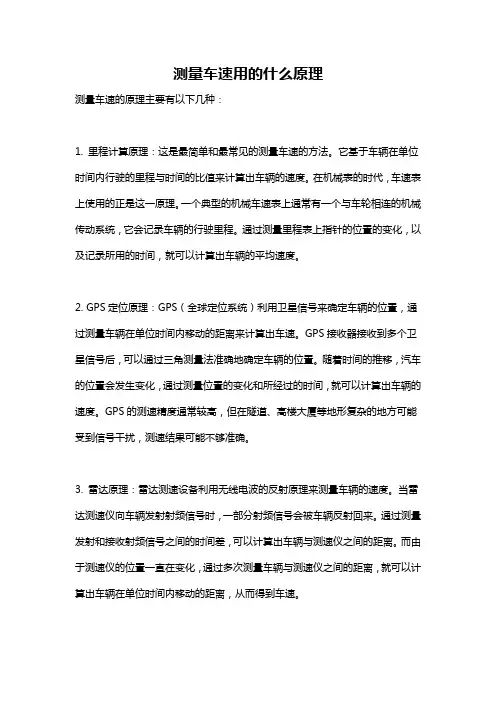

测量车速用的什么原理测量车速的原理主要有以下几种：1. 里程计算原理：这是最简单和最常见的测量车速的方法。

它基于车辆在单位时间内行驶的里程与时间的比值来计算出车辆的速度。

在机械表的时代，车速表上使用的正是这一原理。

一个典型的机械车速表上通常有一个与车轮相连的机械传动系统，它会记录车辆的行驶里程。

通过测量里程表上指针的位置的变化，以及记录所用的时间，就可以计算出车辆的平均速度。

2. GPS定位原理：GPS（全球定位系统）利用卫星信号来确定车辆的位置，通过测量车辆在单位时间内移动的距离来计算出车速。

GPS接收器接收到多个卫星信号后，可以通过三角测量法准确地确定车辆的位置。

随着时间的推移，汽车的位置会发生变化，通过测量位置的变化和所经过的时间，就可以计算出车辆的速度。

GPS的测速精度通常较高，但在隧道、高楼大厦等地形复杂的地方可能受到信号干扰，测速结果可能不够准确。

3. 雷达原理：雷达测速设备利用无线电波的反射原理来测量车辆的速度。

当雷达测速仪向车辆发射射频信号时，一部分射频信号会被车辆反射回来。

通过测量发射和接收射频信号之间的时间差，可以计算出车辆与测速仪之间的距离。

而由于测速仪的位置一直在变化，通过多次测量车辆与测速仪之间的距离，就可以计算出车辆在单位时间内移动的距离，从而得到车速。

4. 感应线圈原理：这是一种常用于道路交通监控系统的测量车速的方法。

感应线圈通常埋设在道路上，当车辆经过感应线圈时，车轮和感应线圈之间会发生电感耦合。

通过测量电感耦合的变化，可以确定车辆经过感应线圈的时间。

结合车辆通过感应线圈所需的时间，就可以计算出车辆的速度。

5. 图像处理原理：图像处理技术也可以用于测量车速。

这种方法通常使用特殊的摄像机来拍摄车辆行驶的画面，并通过分析图像中车辆的位置的变化，来计算车辆的速度。

通过对图像中车辆的轮胎纹理、车辆尺寸等特征的提取和分析，可以准确地确定车辆的速度。

虽然以上是常见的测量车速的原理，但实际应用中往往会结合多种方法和技术来提高测速的精度和准确度。

测速是什么原理
测速是通过测量物体在一定时间内移动的距离，从而计算出其速度的过程。

测速通常使用各种不同原理来实现，其中最常见的原理包括以下几种：
1. 高频声波原理：通过发射高频声波并测量其从发射到接收的时间，根据声波的传播速度可以计算出物体的移动速度。

这种原理常用于超声波测速仪。

2. 激光测距原理：利用激光束发射器发出一束激光，并通过接收器接收反射回来的激光束。

通过测量激光束的传播时间和光速，可以计算出物体的距离和移动速度。

3. 雷达原理：使用雷达发射无线电波并接收其反射回来的信号，通过测量信号的往返时间和光速，可以计算出物体的距离和速度。

雷达测速常用于测量车辆的速度。

4. 光电传感器原理：使用光电传感器通过检测物体经过时的遮挡时间来计算物体的速度。

光电传感器通常使用红外线或激光束来发射光，并通过接收器接收光线的反射或透射信号。

这些原理都基于物理定律和信号处理技术，通过测量或计算物体的移动距离和时间来得到其速度。

不同的测速方法适用于不同的场景和需求，选择合适的测速原理可以提高测量的准确性和可靠性。

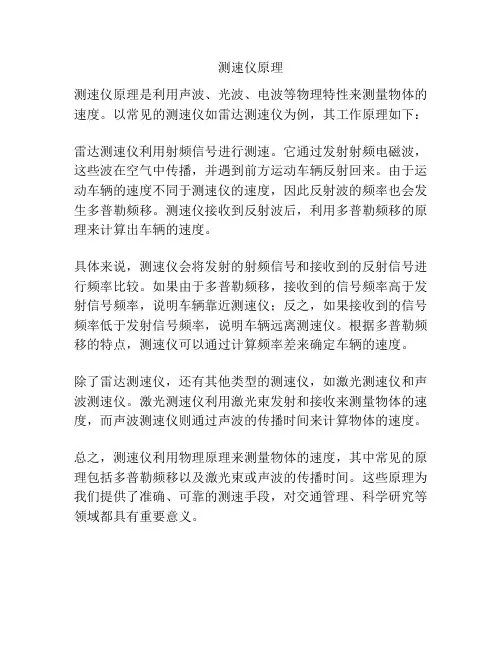

测速仪原理
测速仪原理是利用声波、光波、电波等物理特性来测量物体的速度。

以常见的测速仪如雷达测速仪为例，其工作原理如下：
雷达测速仪利用射频信号进行测速。

它通过发射射频电磁波，这些波在空气中传播，并遇到前方运动车辆反射回来。

由于运动车辆的速度不同于测速仪的速度，因此反射波的频率也会发生多普勒频移。

测速仪接收到反射波后，利用多普勒频移的原理来计算出车辆的速度。

具体来说，测速仪会将发射的射频信号和接收到的反射信号进行频率比较。

如果由于多普勒频移，接收到的信号频率高于发射信号频率，说明车辆靠近测速仪；反之，如果接收到的信号频率低于发射信号频率，说明车辆远离测速仪。

根据多普勒频移的特点，测速仪可以通过计算频率差来确定车辆的速度。

除了雷达测速仪，还有其他类型的测速仪，如激光测速仪和声波测速仪。

激光测速仪利用激光束发射和接收来测量物体的速度，而声波测速仪则通过声波的传播时间来计算物体的速度。

总之，测速仪利用物理原理来测量物体的速度，其中常见的原理包括多普勒频移以及激光束或声波的传播时间。

这些原理为我们提供了准确、可靠的测速手段，对交通管理、科学研究等领域都具有重要意义。

倒车雷达系统的组成和工作原理图解 - 汽车电气倒车雷达系统的组成倒车雷达系统又称驻车帮助系统。

在倒车过程中，假如在车辆要经过的路径上有障碍物，则停车距离把握系统会向驾驶员发出警告。

倒车雷达系统由倒车雷达ECU、倒车雷达蜂鸣器及数个（通常为4个）安装在（后）保险杠上的倒车雷达传感器等组成。

假如安装后摄像头，则会在导航屏上供应车辆后部区域的图像。

倒车雷达蜂鸣器通常安装在仪表板横梁的上部，靠近驾驶员侧，由螺栓固定。

有的则是安装在组合仪表内部，或者说是由仪表内部的报警蜂鸣器完成这一功能。

倒车雷达传感器俗称探头，安装在后保险杠上，包括左、左中、右中、右传感器，由外向内嵌入式安装，如下图所示。

各传感器的安装位置都有规定，不能装错，否则可能引起误报警。

工作原理倒车雷达系统就是利用超声波信号，经倒车雷达主机内微电脑的把握，再从探头的放射与接收信号过程中，比对信号折返时间而计算出障碍物距离，然后由报警器发出不同的报警声。

与障碍物的距离＝发收时间差×声速/2。

当车辆挂到倒车挡时，倒车雷达ECU使用超声波传感器监控后保险杆四周的区域，假如监控区域内检测到物体，仪表组件内的声音报警装置就会发出声音警告。

系统能够探测到比较坚硬的固体障碍物同时也能探测到铁丝网和栅栏之类的物体。

侧面两个传感器的检测范围是距离保险杠拐角处60cm 的区域。

当障碍物接近某个后侧部区域时，从车辆侧后方150cm 开头可能赐予指示，如下图所示。

当探测到的距离在侧部小于20cm，或在中部正后方小于30cm时，声响信号将变为持续音以避开碰撞保险杠。

倒车雷达系统电路示例如下图所示，点火开关处于ON/START位置时，电流通过车身熔丝盒中熔丝F1，到倒车灯开关端子2。

当变速器操纵机构处于倒挡位置时，电流从倒车灯开关端子1 输出，到倒车雷达把握器端子1，为倒车雷达把握器供应电源。

倒车雷达系统电路▼①电流从倒车雷达把握器端子7 输出，到倒车雷达左传感器端子2，从倒车雷达左传感器端子1 接地，检测左侧是否存在障碍物。

汽车检测仪原理
汽车检测仪的原理是通过检测车辆各个系统的工作状态和数据信息，以识别潜在故障或问题。

通常，汽车检测仪会连接到车辆的诊断接口，通过读取车辆上的故障码来获取信息。

汽车上的各个系统，比如发动机、传动系统、制动系统、排放系统等，都有传感器和执行器与汽车控制单元相连。

当系统出现故障时，传感器会检测到异常数据，并将故障信息以故障码的形式存储在汽车控制单元中。

汽车检测仪通过与车辆的诊断接口相连，可以读取这些故障码，从而判断出车辆存在的问题。

除了读取故障码，汽车检测仪还可以检测诸如车速、转速、冷却液温度、油压、氧气传感器数据等各种参数。

通过实时监测这些参数数据，汽车检测仪可以帮助车主判断车辆是否正常运行，或者是否存在故障。

现代汽车检测仪通常采用OBD接口（On-Board Diagnostics），这是一种标准化接口，可以与车辆的诊断系统进行通信。

通过OBD接口，汽车检测仪可以读取车辆的实时数据，并进行诊
断和故障排查。

总之，汽车检测仪的原理是通过连接车辆的诊断接口，读取车辆上的故障码和实时数据，以判断车辆是否存在故障或问题。

它可以帮助车主及时发现并解决汽车故障，提高车辆的安全性和可靠性。

电子测速仪工作原理电子测速仪是一种用于测量车辆速度的装置，它通过使用电子技术和传感器来实现对车辆速度的准确检测。

本文将介绍电子测速仪的工作原理以及其在交通管理中的应用。

一、背景随着交通流量的增加和道路安全的重要性日益突出，测速仪成为交通管理中必不可少的工具。

传统的测速仪通常采用雷达或激光技术，但这些方式存在一些问题，比如需要人工操作、测速准确性有限等。

电子测速仪则通过采用先进的电子技术来解决这些问题。

二、工作原理电子测速仪的工作原理基于车辆行驶过程中的物理规律。

当车辆通过电子测速仪时，测速仪会测量从车辆发射出的信号的时间间隔，从而计算出车辆的速度。

1. 发射信号电子测速仪会发射一道带有特定频率的电磁信号，通常为微波或红外线。

这个信号会朝着车辆行驶的方向发射出去，并被车辆接收。

2. 接收信号车辆上安装有接收装置，它能够接收到电子测速仪发射的信号。

接收装置会记录信号的时间戳，即信号发射出去后被接收到的时间。

3. 计算速度电子测速仪通过比较信号的发射时间和接收时间的差异来计算车辆的速度。

根据信号的传播速度以及时间差，测速仪可以精确计算车辆的平均速度。

三、应用场景电子测速仪广泛应用于道路交通管理中，其作用包括但不限于以下几个方面：1. 交通监控电子测速仪可以被安装在道路的不同位置，用于监控车辆的速度。

当车辆超速时，测速仪会自动记录超速信息，并可以与交通管理部门的数据库相连，实现自动化处理。

2. 交通安全正常行驶的车辆应该遵守规定的速度限制，电子测速仪能够帮助交通管理部门确保道路上的车辆行驶安全。

通过测速仪，交通管理部门可以对超速现象进行及时监控和处罚，提高道路安全水平。

3. 数据统计与分析电子测速仪可以记录每一辆车的速度信息，这些数据可以用于交通流量统计和道路拥堵程度分析。

交通管理部门可以根据这些数据来制定交通管控策略，提高道路的通行效率。

四、发展趋势随着科技的不断进步，电子测速仪的性能和功能还会不断提升。

2012届毕业设计（论文）论文题目：基于单片机的汽车倒车防撞系统设计摘要基于超声波的汽车防撞预警系统是指在汽车行驶过程中通过超声波测距原理，防止汽车发生碰撞障碍物的一种智能报警装置。

本次设计由超声波发射模块、信号接收模块、单片机处理模块、数码显示模块以及声光报警模块等部分组成。

它由单片机智能控制，能使汽车在行驶和倒车过程中自动检测到障碍物。

然后通过超声波测距原理测量出汽车与障碍物之间的距离，并通过数码显示模块将测得的距离显示出来，当汽车与障碍物之间的距离达到安全极限时，单片机控制声光报警模块发出报警信号，达到提醒司机防止撞车的目的。

本设计充分发挥了单片机的性能，其硬件电路简单，软件功能完善，控制系统可靠，具有一定的使用和参考价值。

关键词超声波测距汽车防撞预警单片机目录前言 (4)第一章课题简介及其发展现状 (5)1.1 课题研究现状及其发展意义 (5)1.2 汽车防撞系统的发展过程 (5)1.3 超声波简介 (6)第二章总体设计方案 (7)2.1 设计总体思路概况 (7)2.2超声波测距原理 (8)2.3超声波传感器 (9)2.4控制系统方框图 (9)2.5 超声波发射装置的设计 (10)2.6 超声波接受装置的设计 (11)2.7显示电路的设计 (12)2.8报警装置的设计 (13)第三章硬件的设计和制作 (15)3.1 芯片的功能 (15)3.1.1AT89C51的功能特点 (15)3.1.2 C X20106功能特点 (16)3.1.3L E D数码管 (16)3.1.4系统的特点 (18)3.2 硬件电路设计和PCB板的制作 (18)3.3 超声波测距系统元器件清单 (18)3.4 汽车防撞系统实物制作 (19)第四章软件的设计 (21)4.1 软件工作过程 (21)4.2算法的软件设计 (21)4.3主程序流程图 (21)第五章系统调试 (24)5.1硬件调试 (24)5.2软件调试 (24)结论 (25)参考文献 (26)致谢 (27)附录一 (29)附录二 (29)附录三 (30)附录四 (32)前言曾几何时，汽车对很多家庭来说是不敢想象的。

汽车倒车雷达传感器的工作原理汽车倒车雷达传感器是一种常见且重要的安全装置，它能够提供倒车时的可靠辅助，帮助驾驶员在狭小的空间中准确判断障碍物位置和距离，避免潜在的碰撞事故。

本文将介绍汽车倒车雷达传感器的工作原理，让我们更好地理解这一技术。

传感器的类型汽车倒车雷达传感器一般采用超声波或者电磁波的原理工作。

超声波传感器利用声波传播的特性，电磁波传感器则利用电子设备的特性进行测量。

不同类型的传感器在工作原理上有所不同，下面将详细介绍这两种传感器的工作原理。

超声波传感器的工作原理超声波传感器通过发射和接收超声波来实现测量目标物体与汽车之间的距离。

它包括一个发射器和一个接收器，发射器通过发射超声波的方式，将音波信号转化为超声波信号并发送出去。

这些超声波信号在与障碍物相互作用后，反射回传感器，接收器则将接收到的超声波信号转化为电信号进行处理。

超声波传感器的工作过程可以简述为以下几个步骤：1. 发射器发出超声波信号；2. 超声波信号传播到达障碍物表面；3. 障碍物表面反射超声波信号；4. 接收器接收到反射的超声波信号；5. 接收器将接收到的超声波信号转化为电信号；6. 电信号经过处理，计算出目标物体与汽车之间的距离，并进行相关的报警或提示。

电磁波传感器的工作原理电磁波传感器一般采用毫米波雷达或者激光雷达的技术来实现测量。

它通过发射电磁波或激光束，测量目标物体与汽车之间的距离并进行相关处理和报警。

以毫米波雷达为例，电磁波传感器的工作过程可以简述为以下几个步骤：1. 毫米波雷达发射器发出电磁波信号；2. 电磁波信号传播到达障碍物表面；3. 障碍物表面反射电磁波信号；4. 接收器接收到反射的电磁波信号；5. 接收器将接收到的电磁波信号进行处理，计算出目标物体与汽车之间的距离，并进行相关的报警或提示。

总结汽车倒车雷达传感器通过超声波或者电磁波的原理，利用发射器和接收器之间的相互作用来实现对目标物体与汽车之间距离的测量。

计速器原理
计速器是一种用来测量车辆速度的仪器，它在车辆行驶过程中起着非常重要的
作用。

计速器的原理是基于车辆轮胎的旋转来测量车速的，下面我们来详细了解一下计速器的原理。

首先，计速器的工作原理是利用车辆轮胎的旋转来测量车速。

当车辆行驶时，
车轮与地面接触，车轮因车辆的行驶而旋转。

计速器通过车轮的旋转来测量车速，其原理是利用车轮的旋转次数来计算车辆的行驶距离，并通过时间来计算车速。

其次，计速器内部有一个传感器，用来感知车轮的旋转情况。

当车轮旋转时，
传感器会感知到车轮的旋转次数，并将这个信息传送给计速器。

计速器根据传感器感知到的车轮旋转次数和时间来计算车速，并将结果显示在仪表盘上供驾驶员观察。

此外，计速器的原理还涉及到车辆的传动比和轮胎的尺寸。

传动比是指发动机
输出转矩与车轮扭矩之比，不同的传动比会影响计速器的测量结果。

而轮胎的尺寸也会对计速器的测量结果产生影响，因为不同尺寸的轮胎每次旋转所行驶的距离是不同的。

总的来说，计速器的原理是基于车辆轮胎的旋转来测量车速，通过传感器感知
车轮的旋转次数和时间来计算车速，并考虑传动比和轮胎尺寸对测量结果的影响。

这种原理使得计速器成为了车辆行驶过程中不可或缺的仪器，为驾驶员提供了准确的车速信息，保障了行车安全。

总结一下，计速器的原理是基于车轮的旋转来测量车速，通过传感器感知车轮
的旋转次数和时间来计算车速，并考虑传动比和轮胎尺寸对测量结果的影响。

这种原理使得计速器成为了车辆行驶过程中不可或缺的仪器，为驾驶员提供了准确的车速信息，保障了行车安全。
