建筑电气符号大全电气工程及文字符号电气工程图例符号一、电气工程文字符号概述：为了使绘图、读图方便和图面清晰，电气工程图采用国家统一制定的图例符号及必要的文字标记，来表示实际的线路和各种电气设备和元件。

为了能读懂电气工程图，施工人员必须熟记各种电气设备和元件的图例符号及文字标记的意义。

目前，有些设备和元件国家还没有规定标准的图例符号，允许设计人员自行编制，所以读图时，还要弄清设计人员自行编制的符号及其意义。

3)读图时要明白设计人员的思路，按设计人员划分不同的分布工程，仔细读图，每个分部工程，先阅读系统图，了解该部分的电气设计总构思，然后结合剖面图、有关安装施工标准图集，理清思路，对施工做好整体规划。

注：灯具安装高度：壁灯为灯具中与地面距离；吊灯为灯具底部与地面距离常用电器文字代号AC 交流电DC 直流电FU 熔断器G 发电机M 电动机HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KA（NZ）电流继电器（负序零序）KD 差动继电器KF 闪光继电器KH 热继电器KM 中间继电器KOF 出口中间继电器KS 信号继电器FU——熔断器FR——热继电器KM ——接触器KA—— 1 、瞬时接触继电器2、瞬时有或无继电器SB——按钮开关Q ——电路的开关器件FU——熔断器KM ——接触器KA—— 1 、瞬时接触继电器2、瞬时有或无继电器KT——延时有或无继电器SB——按钮开关SA 转换开关二、电气工程图例符号概述：电气工程图集中表现了电气工程设计的意图，是电气设备安装的重要施工依据。

电气工程图有以下特点： 1 ）电气工程图只表示电气线路的原理和接线，不表示电气设备和元件的准确形状和位置。

2）为了使绘图、读图方便和图面清晰，电气工程图采用国家统一制定的图例符号及必要的文字标记，来表示实际的线路和各种电气设备和元件。

为了能读懂电气工程图，施工人员必须熟记各种电气设备和元件的图例符号及文字标记的意义。

目前，有些设备和元件国家还没有规定标准的图例符号，允许设计人员自行编制，所以读图时，还要弄清设计人员自行编制的符号及其意义。

（建筑电气工程）电气代号大全SC:钢管PC:PVC聚乙烯阻燃性塑料管CT:桥架WC:沿墙暗敷设WS:沿墙明敷设CC:沿顶板暗敷设F:暗敷在地板内CE:沿顶板明敷YJV:电缆SYV:电视线PE:接地(黄绿相兼)PEN:接零(蓝色)3项线(火线):A项(黄)B项(绿)C项(红) KV:(电压)千伏BV:散线MEB:总等电位LEB:局部等电位线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设⑦线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式BR———墙壁内安装(4)设备标注方法’⑦配电线路的标注方法a——b(c×d)e——f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位表示2根导线表示3根导线表示n根导线⑦照明灯具标注方法壹般标注方法：灯具吸顶安装标注方法：其中：a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，We--灯泡安装高度，mf--安装方式L--光源种类，白炽灯或荧光灯SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管壹，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P这俩个应该是俩种塑壳断路器的型号，HSM8-63C/3P适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P也是塑壳断路器的壹种，额定电流32A，2极开关其他那些符号都是关于导线穿管和敷设方式的壹些表示方法，你对照着查壹下矿用铠装控制电缆；MKVV22,MKVV322*0.5,3*0.75,4*4,------37*1.5mm 铠装控制电缆；KVV22,KVV32,KVVR222*0.5,3*0.75,4*4,------37*1.5mm 铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-22 2*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃屏蔽控制电缆;ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV235对,10对------2400 对,0.4-0.5-0.6-0.7-0.8-0.9线径铠装充油通信电缆;HYAT22,HYAT23,NYAT535对,10对------800对0.4-0.5-0.6-0.7-0.8-0.9线径铠装阻燃通信电缆;ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA535对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径矿用铠装阻燃通信电缆;MHYA22,MHYV22,MHYA32,MHYV325对,10对------200对,0.5-0.6-0.7-0.8-0.9-1.0线径铠装计算机电缆；DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22DJYPVR22 DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR221*2*0.752*2*1.03*2*1.5------30*2*1.5mm铠装铁路信号电缆；PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23 PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY324芯-6芯-8芯-9芯------6型号含义：R－连接用软电缆（电线），软结构。

建筑电气工程图形符号安装工程常用图形符号一、电气工程图形符号1、电气工程图形符号（P2）2、机械控制图形符号（P13）3、操作件和操作方法（P14）4、非电量控制及其他（导线的连接，交流器方框符号，电动机启动器的方框符号，接近和接触敏感器件，电力、照明和电信布置插座，电力、照明和电信布置开关）（P15）5、图集使用的范例和说明（P19）6、在工程平面图中标注的各种符号与代表名称（P25）7、表达线路敷设方式标注的文字代号（P26）8、表达线路敷设部位标注的文字代号（P27）9、表达照明灯具安装方式标注的文字代号（P27）二、管道工程图形符号1、管道及附件（P28）2、管道的连接（P29）3、阀门图形符号（P30）4、卫生器具及水池图形符号（P31）5、设备及仪表图形符号（P32）三、暖通工程图形符号1、图样线型（P33）2、风管及部件（P33）3、通风空调设备（P34）4、阀门（P35）(一)、电气工程图形符号////**管线引向符号 引上,引下,由上引来,由下引来,引上并引下,由上引来再引下,由下引来再引上电缆桥架封闭式母线引向符号 线 槽引上,引下,由上引来,由下引来,引上并引下,由上引来再引下,由下引来再引上 避雷线 除注明外,见 避雷针双极带熔断器开关 除注明外,均为HK1型单相胶壳闸三极带熔断器开关 除注明外,均为HK1型三相胶壳闸双极带熔断器开关 除注明外,均为HH3或HH4型单相铁壳开关 三极带熔断器开关 除注明外,均为HH3或HH4型三相铁壳开关 双极三相转换开关 除注明外,均为两电流切换开关三相低压断路器 规格、型号详见工程图注跌落式熔断器 除注明外,均为RW3-10型户外跌落式熔断器 除注明外,均为RW4-10型户外跌落式熔断器熔断器式隔离开关 除注明外,均为HR3型熔断器式隔离开关6、在工程平面图中标注的各种符号与代表名称(二)、管道工程图形符号管道及附件 | 管道的连接| 阀门| 卫生器具及水池| 设备及仪表（三）、暖通工程图形符号。

配电箱符号配电箱符号常用电气元件文字符号表电缆型号NH是耐火，YJV是交联聚乙烯绝缘，聚氯乙烯护套铜芯电缆 4*150是4芯150平方毫米 E70是接地用线为70平方毫米。

你学习一下下面的电缆基础知识就知道了！一、电缆型号由下面字母属性组成（1）类别：H——市内通信电缆HP——配线电缆HJ——局用电缆（2）绝缘：Y——实心聚烯烃绝缘YF——泡沫聚烯烃绝缘YP——泡沫／实心皮聚烯烃绝缘（3）内护层：A——涂塑铝带粘接屏蔽聚乙烯护套S——铝，钢双层金属带屏蔽聚乙烯护套V——聚氯乙烯护套（4）特征：T——石油膏填充G——高频隔离C——自承式（5）外护层：23——双层防腐钢带绕包销装聚乙烯外被层33——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层常用电缆规格型号一、铜(铝)芯聚氯乙烯绝缘聚氯乙烯绝缘及护套固定敷设用电缆(电线)BV -铜芯聚氯乙烯绝缘电缆（电线）BLV-铝芯聚氯乙烯绝缘电缆（电线）BVR-铜芯聚氯乙烯绝缘电缆（电线）BVV-铜芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆（电线）BLVV-铝芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆（电线）BVVB-铜芯聚氯乙烯绝缘聚氯乙烯护套平形电缆（电线）BLVVB-铝芯聚氯乙烯绝缘聚氯乙烯护套平形电缆（电线）BV-90-铜芯耐热90℃聚乙烯绝缘电线本产品适用于交流额定电压U/U450/750V及以下的动力、照明、日用电器、仪器仪表及电信设备用铜芯或铝芯聚氯乙烯绝缘电缆（电线）二、低烟无卤系列产品低烟无卤阻燃系列电缆电线，WDZ-（加普通型号的电缆电线代号）注：阻燃一般分A、B、C、D四类, 例如：WDZD-VY WDZA-YJY WDZB-YJV23 WDZC-BY WDZ-BVY WDZB-KYJY WDZC-KVV23等供固定（软电缆为移动式）敷设在额定交流电压U0/U为35kV及以下的室内、电缆桥架、电缆管道等固定场合的输配电力线路用，主要应用于高层建筑、医院、剧场、电站、地铁、隧道、舰船、海上石油平台、广播电视中心、计算机中心等人员密集、空间封闭的场所，电缆的额定电压应不低于供电系统的标称电压。

建筑电气工程图形符号安装工程常用图形符号一、电气工程图形符号1、电气工程图形符号（P2）2、机械控制图形符号（P13）3、操作件和操作方法（P14）4、非电量控制及其他（导线的连接，交流器方框符号，电动机启动器的方框符号，接近和接触敏感器件，电力、照明和电信布置插座，电力、照明和电信布置开关）（P15）5、图集使用的范例和说明（P19）6、在工程平面图中标注的各种符号与代表名称（P25）7、表达线路敷设方式标注的文字代号（P26）8、表达线路敷设部位标注的文字代号（P27）9、表达照明灯具安装方式标注的文字代号（P27）二、管道工程图形符号1、管道及附件（P28）2、管道的连接（P29）3、阀门图形符号（P30）4、卫生器具及水池图形符号（P31）5、设备及仪表图形符号（P32）三、暖通工程图形符号1、图样线型（P33）2、风管及部件（P33）3、通风空调设备（P34）4、阀门（P35）(一)、电气工程图形符号////**管线引向符号 引上,引下,由上引来,由下引来,引上并引下,由上引来再引下,由下引来再引上电缆桥架封闭式母线引向符号 线 槽引上,引下,由上引来,由下引来,引上并引下,由上引来再引下,由下引来再引上 避雷线 除注明外,见 避雷针双极带熔断器开关 除注明外,均为HK1型单相胶壳闸三极带熔断器开关 除注明外,均为HK1型三相胶壳闸双极带熔断器开关 除注明外,均为HH3或HH4型单相铁壳开关 三极带熔断器开关 除注明外,均为HH3或HH4型三相铁壳开关 双极三相转换开关 除注明外,均为两电流切换开关三相低压断路器 规格、型号详见工程图注跌落式熔断器 除注明外,均为RW3-10型户外跌落式熔断器 除注明外,均为RW4-10型户外跌落式熔断器熔断器式隔离开关 除注明外,均为HR3型熔断器式隔离开关6、在工程平面图中标注的各种符号与代表名称(二)、管道工程图形符号管道及附件 | 管道的连接| 阀门| 卫生器具及水池| 设备及仪表（三）、暖通工程图形符号。

（建筑电气工程）电气元件符号大全电气元件符号大全2009-08-1422:53序号元件名称新符号旧符号1继电器KJ2电流继电器KALJ3负序电流继电器KANFLJ 4零序电流继电器KAZLLJ 5电压继电器KVYJ6正序电压继电器KVPZYJ 7负序电压继电器KVNFYJ 8零序电压继电器KVZLYJ 9时间继电器KTSJ10功率继电器KPGJ11差动继电器KDCJ12信号继电器KSXJ13信号冲击继电器KAIXMJ14继电器KCZJ15热继电器KRRJ16阻抗继电器KIZKJ17温度继电器KTPWJ18瓦斯继电器KGWSJ19合闸继电器KCR或KONHJ20跳闸继电器KTRTJ21合闸继电器KCPHWJ22跳闸继电器KTPTWJ23电源监视继电器KVSJJ24压力监视继电器KVPYJJ25电压继电器KVMYZJ26事故信号继电器KCASXJ27继电保护跳闸出口继电器KOUBCJ 28手动合闸继电器KCRMSHJ29手动跳闸继电器KTPMSTJ30加速继电器KAC或KCLJSJ31复归继电器KPEFJ32闭锁继电器KLA或KCBBSJ33同期检查继电器KSYTJJ34自动准同期装置ASAZZQ35自动重合闸装置AREZCJ36自动励磁调节装置AVR或AAVRZTL37备用电源自动投入装置AATS或RSADBZT 38按扭SBAN39合闸按扭SBCHA40跳闸按扭SBTTA41复归按扭SBre或SBRFA42试验按扭SBteYA43紧急停机按扭SBesJTA44起动按扭SBstQA45自保持按扭SBhsBA46停止按扭SBss47控制开关SACKK48转换开关SAH或SAZK49测量转换开关SAMCK50同期转换开关SASTK51自动同期转换开关2SASCDTK 52手动同期转换开关1SASCSTK 53自同期转换开关SSA2ZTK 54自动开关QA55刀开关QK或SNDK56熔断器FURD57快速熔断器FUhsRDS58闭锁开关SALBK59信号灯HLXD60光字牌HL或HPGP 61警铃HAB或HAJL62合闸接触器KMCHC 63接触器KMC64合闸线圈Yon或LCHQ 65跳闸线圈Yoff或LTTQ 66插座XS67插头XP68端子排XT69测试端子XE70连接片XBLP71蓄电池GBXDC72压力变送器BPYB73温度变送器BTWDB74电钟PT75电流表PA76电压表PV77电度表PJ78有功功率表PPA79无功功率表PPR80同期表S81频率表PF82电容器C83灭磁电阻RFS或RfdRmc 84分流器RW85热电阻RT86电位器RP87电感（电抗）线圈L88电流互感器TACT或LH89电压互感器TVPT或YH10KV电压互感器TVSYH35KV电压互感器TVUYH110KV电压互感器TVYYH90断路器QFDL91隔离开关QSG92电力变压器TMB93同步发电机GSTF94交流电动机MAJD95直流电动机MDZD96电压互感器二次回路小母线97同期电压小母线（待并）WST或WVBTQMa,TQMb 98同期电压小母线（运行）WOS`或WVBnTQM`a,TQM`b 99准同期合闸小母线1WSC,2WSC,3WSC1WPO,2WPO,3WPO1THM,2THM,3THM100控制电源小母线+WC,-WC+KM,-KM 101信号电源小母线+WS,-WS+XM,-XM 102合闸电源小母线+WON,-WON+HM,-HM 103事故信号小母线WFASYM104零序电压小母线WVBz单击小图看全图单击小图看全图单击小图看全图单击小图看全图单击小图看全图单击小图看全图单击小图看全图单击小图看全图烟1 2 9 易爆气体1 3 0 手动启动电气图用图形符号电气图用图形符号相关文章三)根据我国入世承诺和体现国民待遇的原则,这次公布的《第一批实施强制性产品认证的产品目录》覆盖的产品是以原来的进口安全质量许可制度和强制性安全认证及电磁兼容认证产品为基础,做了适量增减.原来两种制度覆盖的产品有138种,此次公布的《目录》删去了原来列入强制性认证管理的医用超声诊断和治疗设备等16种产品,增加了建筑用安全玻璃等10种产品,实际列入《目录》的强制性认证产品共有132种.(四)国家对强制性产品认证使用统一的“CCC”标志.中国强制认证标志实施以后,将逐步取代原来实行的“长城”标志和“CCIB”标志.(五)国家统一确定强制性产品认证收费项目及标准.新的收费项目和收费标准的制定,将根据不以营利为目的和体现国民待遇的原则,综合考虑现行收费情况,并参照境外同类认证收费项目和收费标准.(六)新的强制性产品认证制度于2002年5月1日起实施,有关认证机构正式开始受理申请.为保证新、旧制度顺利过渡,原有的产品安全认证制度和进口安全质量许可制度自2003年8月1日起废止.CCC认证标志目前的“CCC”认证标志分为四类，分别为：1、CCC+S安全认证标志2、CCC+EMC电磁兼容类认证标志3、CCC+S&E安全与电磁兼容认证标志4、CCC+F消防认证标志上述四类标志每类都有大小五种规格。

建筑工程电工符号大全1. 电源符号：一个圆圈表示电源的位置，默认指向右方。

2. 电线符号：一条直线表示电线的位置。

3. 插座符号：一个长方形表示插座的位置，内有两个平行的横线表示插座的孔。

4. 电灯符号：一个小圆圈表示电灯的位置，默认指向上方，下方有一条直线表示电灯的支架。

5. 断路器符号：一个长方形，上面有一个弯曲的线表示断路器的位置。

6. 开关符号：一个圆圈表示开关的位置，圆圈上有一条短直线表示开关的杆。

7. 地线符号：一个小三角形表示地线的位置，默认指向下方。

8. 电表符号：一个长方形，内有一个方形表示电表的位置，上下有两个竖直的线表示电表的连接。

9. 警示灯符号：一个小圆圈表示警示灯的位置，圆圈内有一个三角形表示警示灯的光源。

10. 出线符号：一个小圆圈表示出线的位置，默认指向右方。

11. 并联符号：两条平行的直线表示电路的并联位置，上方有一个小三角形表示连接的点。

12. 串联符号：两条连接的直线表示电路的串联位置。

13. 开关插座组合符号：一个长方形表示组合开关插座的位置，内有一个平行的横线表示插座的孔，上方有一个圆圈表示开关的位置。

14. 隐蔽线符号：一条虚线表示线路的隐蔽位置。

15. 照明开关符号：一个圆圈表示照明开关的位置，默认指向下方，圆圈上有一条短直线表示开关的杆。

16. 风扇符号：一个长方形表示风扇的位置，上方有一个扇形表示风扇的叶片。

17. 感应电器符号：一个长方形，内有一个波浪线表示感应电器的位置。

18. 防雷符号：一个长方形，内有一个闪电形状表示防雷设备的位置。

19. 电动机符号：一个长方形，内有一个圆圈表示电动机的位置。

20. 变压器符号：一个长方形，上下各有一个平行线表示变压器的位置。

（完整版）建筑电气开关型号符号电气各类开关型号符号代表一、断路器Le=160A/REC 500mA 额定电流160A，漏电流500mAHUM8L-400-4P/C350 hum8l是个塑壳带漏电断路器400是型号4p 4极的350A的整定电流电气符号C65N-C20A/4P;DPN 16A C65系列20A容量的4极开关，单极16ATLM1是TCL和罗格朗合资的品牌，100是框架电流，50a是额定电流，3p就是三极喽2、DNM2-100L、NDM1-63C、NDB1L-32是开关型号。

3、100A/3P：100A=额定电流，3P =3极开关，即三相开关。

4、16/1P+N = 单相16A的带漏电保护的开关电气符号CDB6--63/1PC16ACDB6-微断型号63-壳架电流63A 1p-单极C-脱扣曲线，普通配电保护选用C曲线，电机保护选用D曲线。

16A-额定电流16A电气符号T5N500-R222/4PT5N为ABB公司的塑壳断路器型号。

500为断路器壳架电流为500A.R222表示整定电流为222A.；4P表示为断路器为四级电气符号ATNS63/4P-32AATN是哪家的开关不晓得。

63是最大壳体电流，4P是四极断路器，32A是整定电流。

电气符NSE200N-200A/4P施耐德的断路器，壳架电流200A，分段能力为N（好像是35KA，还得看样本），长延时整定200A，4级的。

脱扣器种类没有200A分断能力的塑料外壳式断路器电气符NS400-N160/4P施耐德的4极（4P）塑壳开关，NS400系列里面的160型号（最大额定电流160A）63是最大壳体电流，4P是四极断路器，32A是整定电流电气符CM1-100L/50A/3PCM1—常熟开关厂生产的塑料外壳式断路器CM1系列；100—壳架等级电流可选代号，最大可选100A，该题选的是50A；L—额定极限分断能力可选代号，L表示标准型；3P—极数可选代号，该题选的是3极。

建筑电气工程图形符号安装工程常用图形符号一、电气工程图形符号1、电气工程图形符号（P2）2、机械控制图形符号（P13）3、操作件和操作方法（P14）4、非电量控制及其他（导线的连接，交流器方框符号，电动机启动器的方框符号，接近和接触敏感器件，电力、照明和电信布置插座，电力、照明和电信布置开关）（P15）5、图集使用的范例和说明（P19）6、在工程平面图中标注的各种符号与代表名称（P25）7、表达线路敷设方式标注的文字代号（P26）8、表达线路敷设部位标注的文字代号（P27）9、表达照明灯具安装方式标注的文字代号（P27）二、管道工程图形符号1、管道及附件（P28）2、管道的连接（P29）3、阀门图形符号（P30）4、卫生器具及水池图形符号（P31）5、设备及仪表图形符号（P32）三、暖通工程图形符号1、图样线型（P33）2、风管及部件（P33）3、通风空调设备（P34）4、阀门（P35）(一)、电气工程图形符号////**管线引向符号 引上,引下,由上引来,由下引来,引上并引下,由上引来再引下,由下引来再引上电缆桥架封闭式母线引向符号 线 槽引上,引下,由上引来,由下引来,引上并引下,由上引来再引下,由下引来再引上 避雷线 除注明外,见 避雷针双极带熔断器开关 除注明外,均为HK1型单相胶壳闸三极带熔断器开关 除注明外,均为HK1型三相胶壳闸双极带熔断器开关 除注明外,均为HH3或HH4型单相铁壳开关 三极带熔断器开关 除注明外,均为HH3或HH4型三相铁壳开关 双极三相转换开关 除注明外,均为两电流切换开关三相低压断路器 规格、型号详见工程图注跌落式熔断器 除注明外,均为RW3-10型户外跌落式熔断器 除注明外,均为RW4-10型户外跌落式熔断器熔断器式隔离开关 除注明外,均为HR3型熔断器式隔离开关6、在工程平面图中标注的各种符号与代表名称(二)、管道工程图形符号管道及附件 | 管道的连接| 阀门| 卫生器具及水池| 设备及仪表（三）、暖通工程图形符号。

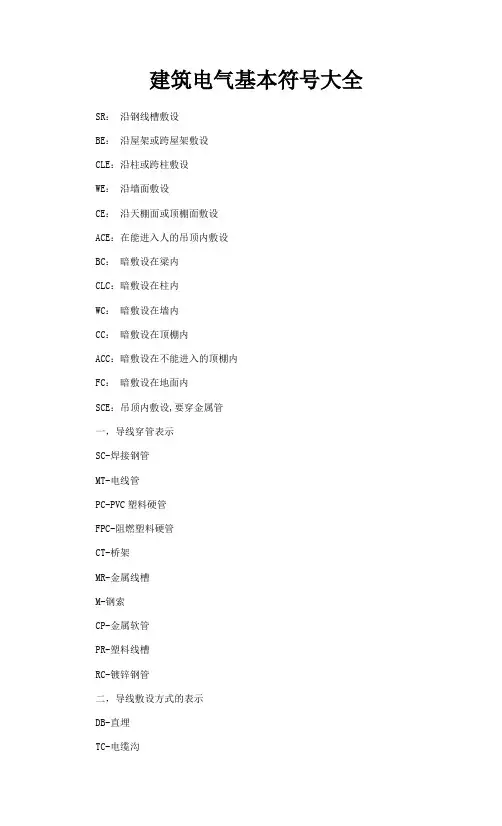

建筑电气基本符号大全SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下矿用铠装控制电缆；MKVV22,MKVV32 2*0.5,3*0.75,4*4,------37*1.5mm 铠装控制电缆；KVV22,KVV32,KVVR22 2*0.5,3*0.75,4*4,------37*1.5mm 铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃屏蔽控制电缆;ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV23 5对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径铠装充油通信电缆;HYAT22,HYAT23,NYAT53 5对,10对------800对0.4-0.5-0.6-0.7-0.8-0.9线径铠装阻燃通信电缆;ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA535对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径矿用铠装阻燃通信电缆;MHYA22,MHYV22,MHYA32,MHYV325对,10对------200对,0.5-0.6-0.7-0.8-0.9-1.0线径铠装计算机电缆；DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22DJYPVR22DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR221*2*0.75 2*2*1.0 3*2*1.5 ------30*2*1.5mm铠装铁路信号电缆；PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY324芯-6芯-8芯-9芯------6型号含义：R－连接用软电缆（电线），软结构。

建筑施工电气符号大全SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE 沿柱或跨柱：CLE穿焊接钢管敷设：SC 穿电线管敷设：MT穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR塑料线槽敷设：PR 用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB 电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC 沿或跨柱敷设：AC暗敷设在柱内：CLC 沿墙面敷设：WS暗敷设在墙内：WC 沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE地板或地面下敷设：FC HSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下sp 压力传感器se 单级数字传感器不确定sq 位置传感器st 温度传感器S 拨号接触器不确定YV 电磁阀YM 电动阀UC 编码器、整流器、逆变器一、电线穿线管一般有：PVC管：PC20、焊接钢管：SC20、扣压式镀锌薄壁电线管：KBG20、紧定式镀锌薄壁电线管：JDG20、二、电气设计施工图中常用线路敷设方式：SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE 沿柱或跨柱：CLE 穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR 用钢索敷设：M 穿金属软管敷设：CP 穿聚氯乙烯塑料波纹电线管敷设：KPC 直接埋设：DB 电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC沿或跨柱敷设：AC 暗敷设在柱内：CLC 沿墙面敷设：WS 暗敷设在墙内：WC 沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE地板或地面下敷设：FC。

建筑电气各类符号大全 The latest revision on November 22, 2020
建筑电气符号大全
电气工程及文字符号电气工程图例符号
、电气工程文字符号
述：为了使绘图、读图方便和图面清晰，电气工程图采用国家统一制定的图例符号及必要的文字标记，来表示实际的线路和各种电气和元件。

为了能读懂电气工程图，施工人员必须熟记各种电气设备和元件的图例符号及文字标记的意义。

目前，有些设备和元件国家有规定标准的图例符号，允许设计人员自行编制，所以读图时，还要弄清设计人员自行编制的符号及其意义。

3）读图时要明白设计的思路，按设计人员划分不同的分布工程，仔细读图，每个分部工程，先阅读系统图，了解该部分的电气设计总构思，然后结合剖面有关安装施工标准图集，理清思路，对施工做好整体规划。

、电气工程图例符号
述：电气工程图集中表现了电气工程设计的意图，是电气设备安装的重要施工依据。

电气工程图有以下特点： 1）电气工程图只表气线路的原理和接线，不表示电气设备和元件的准确形状和位置。

2）为了使绘图、读图方便和图面清晰，电气工程图采用国家统一的图例符号及必要的文字标记，来表示实际的线路和各种电气设备和元件。

为了能读懂电气工程图，施工人员必须熟记各种电气设备件的图例符号及文字标记的意义。

目前，有些设备和元件国家还没有规定标准的图例符号，允许设计人员自行编制，所以读图时，还清设计人员自行编制的符号及其意义。

3）读图时要明白设计人员的思路，按设计人员划分不同的分布工程，仔细读图，每个分部工先阅读系统图，了解该部分的电气设计总构思，然后结合剖面图、有关安装施工标准图集，理清思路，对施工做好整体规划。

建筑电气符号大全电气工程及文字符号电气工程图例符号一、电气工程文字符号概述：为了使绘图、读图方便和图面清晰，电气工程图采用国家统一制定的图例符号及必要的文字标记，来表示实际的线路和各种电气设备和元件。

为了能读懂电气工程图，施工人员必须熟记各种电气设备和元件的图例符号及文字标记的意义。

目前，有些设备和元件国家还没有规定标准的图例符号，允许设计人员自行编制，所以读图时，还要弄清设计人员自行编制的符号及其意义。

3）读图时要明白设计人员的思路，按设计人员划分不同的分布工程，仔细读图，每个分部工程，先阅读系统图，了解该部分的电气设计总构思，然后结合剖面图、有关安装施工标准图集，理清思路，对施工做好整体规划。

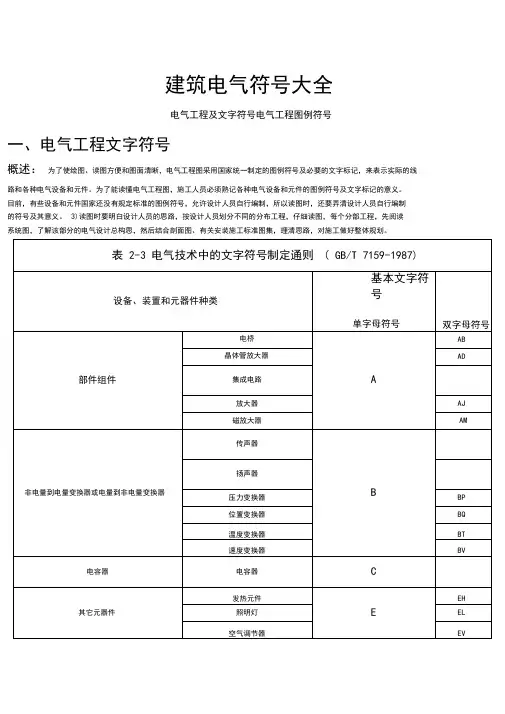

表2-3 电气技术中的文字符号制定通则（GB/T 7159-1987)设备、装置和元器件种类基本文字符号单字母符号双字母符号部件组件电桥AAB 晶体管放大器AD 集成电路放大器AJ 磁放大器AM非电量到电量变换器或电量到非电量变换器传声器B扬声器压力变换器BP 位置变换器BQ 温度变换器BT 速度变换器BV电容器电容器 C其它元器件发热元件EEH 照明灯EL 空气调节器EV保护避雷器F熔断器FU 限压保护器件FV发生器电源同步发电机GGS 异步发电机GA 蓄电池GB信号器件声光指示器HHA 光指示器HL 指示灯HL继电器、接触器电流继电器KKA 接触器KM 变化率继电器KR变压器电流互感器TTA 控制变压器TC 电力变压器TM 电压互感器TV电感器感应线圈L 驻波器电抗器电动机电动机M同步电动机MS测量设备试验设备指示器件P电流表PA 电能表PJ 记录仪器PS 电压表PV电力电路的开关器件断路器QQF 电机保护开关QM 隔离开关QS电阻器电阻器RRH 变阻器RP 电位器RP控制、记忆、信号电路的开关器件选择器控制开关SSA 选择开关SA按钮开关SB压力开关SL温度开关ST温度传感器ST 表2-4 电气施工图的常用标注格式电力设备和照明设备（11-A1-02）电话交接箱电视线路a-b/c*d a-(b)c-da-b/c或a-b-c a--设备编号a--线路编号a--设备编号b--设备型号b--线路型号b--设备型号c--线序c--敷设方式与穿管管径c--设备容量（KW）d--用户数d--敷设部位照明灯具（11-A1-05）电气线路通讯线路a-b*cxbxL/e*fa-b*cxbxL/-*fa--灯具数量a-b(cxd)e-f a-b(cxd)e-fb--灯具型号或编号a--线路编号a--线路编号c--每盏灯的灯泡数或灯管数b--导线型号b--线路型号d--灯泡（管）容量（W）c--导线根数c--导线对数e--安装高度（m）d--导线截面（mm平方）d--导线直径（mm）f--安装方式e--敷设方式与穿管管径（mm）e--敷设方式与穿管管径（mm）L--光源种类f--敷设部位f--敷设部位表达线路敷设方式的代号表达线路敷设部位的代号表达照明灯具安装方式的代号PR--塑制线槽的敷设SR--沿钢索敷设MR--金属线槽敷设BE--沿屋架或屋架下弦明敷设PC--聚氯乙烯硬质管敷设CLE--沿柱明敷设CP--线吊式FPC--聚氯乙烯半硬质管敷设WE-沿墙敷设CP--自在器线吊式KPC--聚氯乙烯塑制波纹电线管敷设CC--沿天棚或顶板面敷设CP1--固定线吊式TC--电线管（薄壁钢管）敷设ACE--在能进入的吊顶内敷设CP2--防水线吊式SC--钢管（厚壁钢管）敷设BC--暗设在梁内CP3--吊线器式RC--水煤气钢管（加厚钢管）敷设CLC--暗设在柱中Ch--吊链式CP--穿金属软管敷设WC--暗设在墙内P--吊管式CT--用电缆桥架敷设CC--暗设在屋面或顶板内W--壁装式C--直埋地敷设FC--暗设在地面或地板内S--吸顶式或直附式ACC--暗设在不能进入的吊顶内WR--墙壁内安装用电设备或电机出线口标写计算用的常用代号HM--座装PN--额定容量（KW）SP--支架上安装a/b Pj--计算容量（KW）CL--柱上安装a--设备编号lN--额定电流（A）T--台上安装b--设备容量lj--计算电流（A）R--嵌入式（嵌入不可进入的顶棚）lZ--整定电流（A）CR--顶棚内安装（嵌入可进入的顶棚）ΔU%--电压损失cosф--功率因数注：灯具安装高度：壁灯为灯具中与地面距离；吊灯为灯具底部与地面距离常用电器文字代号电路图常用符号：AC 交流电DC 直流电FU 熔断器G 发电机M 电动机HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KA(NZ) 电流继电器(负序零序) KD 差动继电器KF 闪光继电器KH 热继电器KM 中间继电器KOF 出口中间继电器KS 信号继电器声信号HA光信号HS指示灯HL红色灯HR绿色灯HG黄色灯HY蓝色灯HB白色灯HW连接片XB插头XP插座XS端子板XT电线电缆母线W直流母线WB插接式(馈电)母线WIB电力分支线WP照明分支线WL应急照明分支线WE电动机M异步电动机MA同步电动机MS直流电动机MD绕线转子感应电动机MW鼠笼型电动机MC电动阀YM电磁阀YV防火阀YF排烟阀YS电磁锁YL跳闸线圈YT合闸线圈YC气动执行器YPAYA电动执行器YE发热器件(电加热) FH照明灯(发光器件) EL空气调节器EVKT 时间继电器KV(NZ) 电压继电器(负序零序)KP 极化继电器KR 干簧继电器KI 阻抗继电器KW(NZ) 功率方向继电器(负序零序)KA 瞬时继电器；瞬时有或无继电器；交流继电器KV电压继电器L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈PQS 有功无功视在功率EUI 电动势电压电流SE 实验按钮SR 复归按钮f 频率电力干线WPM照明干线WLM应急照明干线WEM滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS预报音响小母线WPS电压小母线WV事故照明小母线WELM避雷器F熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器C电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS电加热器加热元件EE感应线圈电抗器L励磁线圈LF消弧线圈LA滤波电容器LL电阻器变阻器R电位器RP热敏电阻RT光敏电阻RL压敏电阻RPS接地电阻RG放电电阻RD启动变阻器RS频敏变阻器RF限流电阻器RC光电池热电传感器B压力变换器BP温度变换器BT速度变换器BV时间测量传感器BT1BK液位测量传感器BLQ——电路的开关器件FU——熔断器FR——热继电器KM ——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器SB——按钮开关Q——电路的开关器件FU——熔断器KM——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB——按钮开关SA 转换开关紧急按钮SBE试验按钮SBT复位按钮SR限位开关SQ接近开关SQP手动控制开关SH时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS温度控制开关辅助开关ST电压表切换开关SV电流表切换开关SA整流器U可控硅整流器UR控制电路有电源的整流器VC变频器UF变流器UC逆变器UI温度测量传感器BHBM电流表PA电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表(负荷监控仪) PM功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR二、电气工程图例符号概述：电气工程图集中表现了电气工程设计的意图，是电气设备安装的重要施工依据。
