10-2 集成运放的型号命名和主要参数

–158 –半导体集成电路型号命名法1．集成电路的型号命名法集成电路现行国际规定的命名法如下：（摘自《电子工程手册系列丛书》A15，《中外集成电路简明速查手册》TTL，CMOS电路以及GB3430）。

器件的型号由五部分组成，各部分符号及意义见表1。

2．集成电路的分类集成电路是现代电子电路的重要组成部分，它具有体积小、耗电少、工作特性好等一系列优点。

概括来说，集成电路按制造工艺，可分为半导体集成电路、薄膜集成电路和由二者组合而成的混合集成电路。

按功能，可分为模拟集成电路和数字集成电路。

按集成度，可分为小规模集成电路（SSI，集成度＜10个门电路〉、中规模集成电路（MSI，集成度为10～100个门电路）、大规模集成电路（LSI，集成度为100～1000个门电路）以及超大规模集成电路（VLSI，集成度＞1000个门电路）。

按外形，又可分为圆型（金属外壳晶体管封装型，适用于大功率），扁平型（稳定性好、体积小）和双列直插型（有利于采用大规模生产技术进行焊接，因此获得广泛的应用）。

目前，已经成熟的集成逻辑技术主要有三种：TTL逻辑（晶体管－晶体管逻辑）、CMOS 逻辑（互补金属－氧化物－半导体逻辑）和ECL逻辑（发射极耦合逻辑）。

TTL逻辑：TTL逻辑于1964年由美国德克萨斯仪器公司生产，其发展速度快，系列产品多。

有速度及功耗折中的标准型；有改进型、高速及低功耗的低功耗肖特基型。

所有TTL 电路的输出、输入电平均是兼容的。

该系列有两个常用的系列化产品，CMOS逻辑：CMOS逻辑器件的特点是功耗低，工作电源电压范围较宽，速度快（可达7MHz）。

ECL逻辑：ECL逻辑的最大特点是工作速度高。

因为在ECL电路中数字逻辑电路形式采用非饱和型，消除了三极管的存储时间，大大加快了工作速度。

MECL I系列产品是由美国摩托罗拉公司于1962年生产的，后来又生产了改进型的MECLⅡ，MECLⅢ型及MECL10000。

3．集成电路外引线的识别使用集成电路前，必须认真查对和识别集成电路的引脚，确认电源、地、输入、输出及控制等相应的引脚号，以免因错接而损坏器件。

常见运放及其型号常见运放及其型号对照表LFC2 高增益运算放大器LFC3 中增益运算放大器LFC4 低功耗运算放大器LFC54 低功耗运算放大器LFC75 低功耗运算放大器F003 通用Ⅱ型运算放大器F004(5G23) 中增益运算放大器F005 中增益运算放大器F006 通用Ⅱ型运算放大器F007(5G24) 通用Ⅲ型运算放大器F010 低功耗运算放大器F011 低功耗运算放大器F1550 射频放大器F1490 宽频带放大器F1590 宽频带放大器F157/A 通用型运算放大器F253 低功耗运算放大器F741(F007) 通用Ⅲ型运算放大器F741A 通用型运算放大器F747 双运算放大器OP-07 超低失调运算放大器OP111A 低噪声运算放大器F4741 通用型四运算放大器F101A/201A 通用型运算放大器F301A 通用型运算放大器F108 通用型运算放大器F110/210 电压跟随器F310 电压跟随器F118/218 高速运算放大器F441 低功耗JEET输入运算放大器F318 高速运算放大器F124/224 四运算放大器F324 四运算放大器F148 通用型四运算放大器F248/348 通用型四运算放大器F158/258 单电源双运算放大器F358 单电源双运算放大器F1558 通用型双运算放大器F4558 双运算放大器LF791 单块集成功率运算放大器LF4136 高性能四运算放大器FD37/FD38 运算放大器FD46 高速运送放大器LF082 高输入阻抗运送放大器LFOP37 超低噪声精密放大器LF3140 高输入阻抗双运送放大器LF7650 斩波自稳零运送放大器LZ1606 积分放大器LZ19001 挠性石英表伺服电路变换放大器LBMZ1901 热电偶温度变换器LM741 运算放大器LM747 双运算放大器OP-07 超低失调运算放大器LM101/201 通用型运算放大器LM108/208 通用型运算放大器LM308 通用型运算放大器LM110 电压跟随器LM310 电压跟随器LM118/218 高速运算放大器LM318 高速运算放大器LM124/224 四运算放大器LM324 四运算放大器LM148 四741运算放大器LM248/348 四741运算放大器LM158/258 单电源双运算放大器LM358 单电源双运算放大器LM1558 双运算放大器OP-27CP 低噪声运算放大器TL062 低功耗JEET运算放大器TL072 低噪声JEET输入型运算放大器TL081 通用JEET输入型运算放大器TL082 四高阻运算放大器(JEET)TL084 四高阻运算放大器(JEET)MC1458 双运放(内补偿)LF147/347 JEET输入型运算放大器LF156/256/356 JEET输入型运算放大器LF107/307 运算放大器LF351 宽带运算放大器LF353 双高阻运算放大器LF155/355 JEET输入型运算放大器LF157/357 JEET输入型运算放大器LM359 双运放(GB=400MC)LM381 双前置放大器CA3080 跨导运算放大器CA3130 BiMOS运算放大器CA3140 BiMOS运算放大器CA3240 BiMOS双运算放大器CA3193 BiMOS精密运算放大器CA3401 单电源运算放大器MC3303 单电源四运算放大器MC3403 低功耗四运放LF411 低失调低漂移JEET输入运放LF444 四高阻抗运算放大器μpc4558 低噪声宽频带运放MC4741 四通用运放LM709 通用运放LM725 低漂移高精度运放LM733 宽带放大器LM748 双运放ICL7650 斩波稳零运放ICL7660 CMOS电压放大(变换)器=============常见运放型号简介CA3130 高输入阻抗运算放大器Intersil[DA TA] CA3140 高输入阻抗运算放大器CD4573 四可编程运算放大器MC14573ICL7650 斩波稳零放大器LF347(NS[DATA]) 带宽四运算放大器KA347 LF351 BI-FET单运算放大器NS[DATA]LF353 BI-FET双运算放大器NS[DATA]LF356 BI-FET单运算放大器NS[DATA]LF357 BI-FET单运算放大器NS[DATA]LF398 采样保持放大器NS[DATA]LF411 BI-FET单运算放大器NS[DATA]LF412 BI-FET双运放大器NS[DATA]LM124 低功耗四运算放大器(军用档) NS[DATA]/TI[DATA] LM1458 双运算放大器NS[DATA]LM148 四运算放大器NS[DATA]LM224J 低功耗四运算放大器(工业档) NS[DATA]/TI[DATA] LM2902 四运算放大器NS[DATA]/TI[DATA]LM2904 双运放大器NS[DATA]/TI[DATA]LM301 运算放大器NS[DATA]LM308 运算放大器NS[DATA]LM308H 运算放大器（金属封装）NS[DATA]LM318 高速运算放大器NS[DATA]LM324(NS[DATA]) 四运算放大器HA17324,/LM324N(TI) LM348 四运算放大器NS[DATA]LM358 NS[DATA] 通用型双运算放大器HA17358/LM358P(TI) LM380 音频功率放大器NS[DATA]LM386-1 NS[DATA] 音频放大器NJM386D,UTC386LM386-3 音频放大器NS[DATA]LM386-4 音频放大器NS[DATA]LM3886 音频大功率放大器NS[DATA]LM3900 四运算放大器LM725 高精度运算放大器NS[DATA]LM733 带宽运算放大器LM741 NS[DATA] 通用型运算放大器HA17741MC34119 小功率音频放大器NE5532 高速低噪声双运算放大器TI[DATA]NE5534 高速低噪声单运算放大器TI[DATA]NE592 视频放大器OP07-CP 精密运算放大器TI[DATA]OP07-DP 精密运算放大器TI[DATA]TBA820M 小功率音频放大器ST[DATA] TL061 BI-FET单运算放大器TI[DATA] TL062 BI-FET双运算放大器TI[DATA] TL064 BI-FET四运算放大器TI[DATA] TL072 BI-FET双运算放大器TI[DATA] TL074 BI-FET四运算放大器TI[DATA] TL081 BI-FET单运算放大器TI[DATA] TL082 BI-FET双运算放大器TI[DATA]。

感谢您购买 产品！请仔细阅读本手册，它将帮助你妥善设置并运行您的系统，使其发挥卓越的性能。

并保留这些说明以供日后参照。

警告：为了降低火灾与电击的风险，请不要将产品暴露在雨中或潮湿环境中。

警告：为了降低电击的风险，非专业人士请勿擅自拆卸该系统。

仅供专业人士操作。

等边三角形中的闪电标记，用以警示用户该部件为非绝缘体，系统内部存在着电压危险，电压。

可能足以引起触电。

可能足以引起触电如系统标有带惊叹号的等边三角形，则是为提示用户严格遵守本用户指南中的操作与维护规定。

注意：请勿对系统或附件作擅自的改装。

未经授权擅自改装将造成安全隐患。

警告：燃不得将明火源(如点的蜡烛)放在器材上面。

1. 请先阅读本说明。

2. 保留这些说明以供日后参照。

3. 注意所有警告信息。

4. 遵守各项操作指示。

5. 不要在雨水中或潮湿环境中使用本产品。

6. 不要将产品靠近热源安装，例如暖气管、加热器、火炉或其它能产生热量的装置（包括功放机 ）。

7. 不要破坏极性或接地插头的安全性设置。

如果提供的插头不能插入插座，则应当请专业人员更换插座。

8. 保护好电源线和信号线，不要在上面踩踏或拧在一起（尤其是插头插座及穿出机体以外的部分 ）。

9. 使用厂商规定及符合当地安全标准的附件。

10.雷电或长时间不使用时请断电以防止损坏产品。

12. 不要让物体或液体落入产品内——它们可能引起火灾或触电。

13. 请注意产品外罩上的相关安全标志。

. 仅与厂商指定或与电器一同售出的推车、架子、三脚架、支架或桌子一起使用。

推动小车/电器时，应谨防翻倒。

11注意事项产品的安装调试须由专业人士操作。

在使用非本厂规定的吊装件时，要保证结构的强度并符合当地的安全规范。

警告：1扬声器及扬声器系统的产品有限保修期为自正式购买日起的3年。

由于用户不合理的应用而导致音圈烧毁或纸盆损坏等故障，不包含于产品保修项目。

产品吊附件(包括音箱装配五金件和吊挂配件)的有限保修期为自正式购买日起的1年。

集成电路型号命名国产IC各厂家会采用不同的前缀作为本厂标志（详情请看IC前缀与厂家介绍），同类产品序号也不一样，有的IC型号、序号与引进的一样。

与国际同类品种一致二、日本松下公司半导体集成电路型号的命名1、双极型线性集成电路：XX XX XX X第4 部分，2个字母第3 部分，2个数字第2部分，2个数字第1部分，1个字母例：AN 12 34 S（1）、第1部分双极型集成电路有两个标志（包括AN及DN）是按照电路类型而划分的。

AN 双极型集成电路、线性集成电路（模拟电路）DN 数字集成电路MN MOS电路EP 两个字母表示微型计算机或小批量生产（2）、第2部分这部分数字与应用领域有关（有一些例外），对于专用集成电路，在数字后面加上1～2个字母作为特性的区分（常规的集成电路不用这些字母。

对于稳压电源，根据其输出电流值使用L、M及N中的一个字母或根本不用字母，例：AN78L04。

对于三极管阵列，根据其电流值或耐压值使用字母A、B、C等中的一个字母，例ANB00。

第2部分的数字与其应用领域有关,例：第2部分数字应用领域10～19 运算放大器、比较电路20～25 摄像机26～29 电视唱片30～39 录像机40～49 运算放大器50～59 电视机60～64 录像机及音响65 运算放大器及它66～68 工业用及家用电器69 比较器及其它70～76 音响方面的用途78～80 稳压器81～83 工业用及家用电器90 三极管阵列（3）、第3部分用二位数字，其范围一般为00～99，例如AN4321（4）、第4部分一般不用这部分，但在集成电路功能几乎相同而封装不同时或者是改进型，这种情况下大致用大致字母S、P、N。

AN××××S：字母S是指小型扁平封装；AN××××K：使用收缩双列直插式封装；AN××××P：使用普通塑料封装；AN××××N：字母N表示改进型（5）、其它：OM200：（助听器）是上述线性集成电路标志的例外。

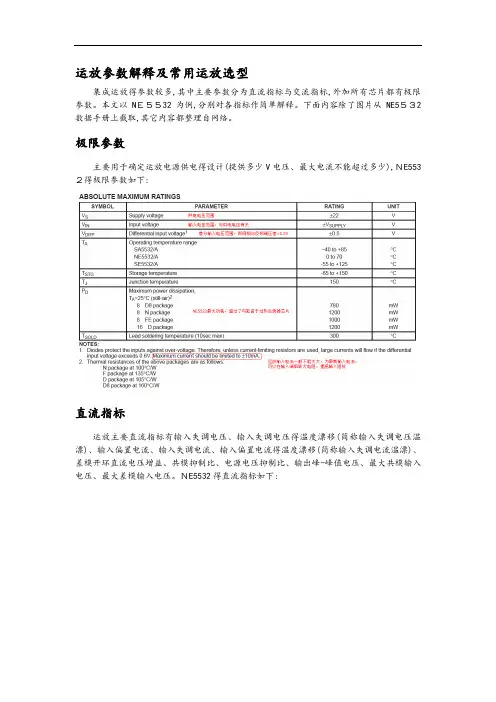

运放参数解释及常用运放选型集成运放得参数较多,其中主要参数分为直流指标与交流指标,外加所有芯片都有极限参数。

本文以NＥ５５32为例,分别对各指标作简单解释。

下面内容除了图片从NE5５３2数据手册上截取,其它内容都整理自网络。

极限参数主要用于确定运放电源供电得设计(提供多少V电压、最大电流不能超过多少),ＮE553２得极限参数如下:直流指标运放主要直流指标有输入失调电压、输入失调电压得温度漂移(简称输入失调电压温漂)、输入偏置电流、输入失调电流、输入偏置电流得温度漂移(简称输入失调电流温漂)、差模开环直流电压增益、共模抑制比、电源电压抑制比、输出峰-峰值电压、最大共模输入电压、最大差模输入电压。

ＮE5532得直流指标如下:输入失调电压Vｏｓ输入失调电压定义为集成运放输出端电压为零时,两个输入端之间所加得补偿电压。

输入失调电压实际上反映了运放内部得电路对称性,对称性越好,输入失调电压越小。

输入失调电压就是运放得一个十分重要得指标,特别就是精密运放或就是用于直流放大时。

输入失调电压与制造工艺有一定关系,其中双极型工艺(即上述得标准硅工艺)得输入失调电压在±1~10mV之间;采用场效应管做输入级得,输入失调电压会更大一些。

对于精密运放,输入失调电压一般在1mＶ以下。

输入失调电压越小,直流放大时中间零点偏移越小,越容易处理。

所以对于精密运放就是一个极为重要得指标、输入失调电压得温度漂移(简称输入失调电压温漂)ΔVos/ΔT输入失调电压得温度漂移定义为在给定得温度范围内,输入失调电压得变化与温度变化得比值。

这个参数实际就是输入失调电压得补充,便于计算在给定得工作范围内,放大电路由于温度变化造成得漂移大小。

一般运放得输入失调电压温漂在±10～２０μV/℃之间,精密运放得输入失调电压温漂小于±1μＶ/℃。

输入偏置电流Ioｓ输入偏置电流定义为当运放得输出直流电压为零时,其两输入端得偏置电流平均值。

集成运放的主要技术指标集成运放的主要技术指标集成运放的输⼊级通常由差分放⼤电路组成，因此⼀般具有两个输⼊端以及⼀个输出端，还有其他以连接电源电压等的引出端。

两个输⼊端中，⼀个与输出端为反相关系，另⼀个为同相关系，分别称为反相输⼊端和同相输⼊端。

运算放⼤器的符号如下图所⽰。

其中反相输⼊端和同相输⼊端分别⽤符号“－”和“＋”标明。

为了描述集成运放的性能，提出了许多项技术指标，现将常⽤的⼏项分别介绍如下：⼀、开环差模电压增益AodAod是指运放在⽆外加反馈情况下的直流差模增益，⼀般⽤对数表⽰，单位为分贝。

Aod是决定运放精度的重要因素，理想情况下希望Aod为⽆穷⼤。

实际集成运放⼀般Aod为100dB左右，⾼质量的集成运Aod可达140dB以上。

⼆、输⼊失调电压U10它的定义是，为了使输出电压为零，在输⼊端所需要加的补偿电压。

其数值表征了输⼊级差分对管UBE（或场效应管UGS）失配的程度，在⼀定程度上了反映温漂的⼤⼩。

⼀般运放的U10值为1～10mV，⾼质量的在1mV以下。

三、输⼊失调电压温漂ΑU10它表⽰失调电压在规定⼯作范围内的温度系数，是衡量运放漂的重要指标。

⼀般运放为每度10～20µV，⾼质量的低于每度0.5µV。

这个指标往往⽐失调电压更为重要，因为可以通过调整电阻的阻值⼈为地使失调电压等于零，便却⽆法将失调电压的温漂调⾄零，甚⾄不⼀定能使其降低。

四、输⼊失调电流I10输⼊失调电流的定义是当输出电压等于零时，两个输⼊端偏置电流之差，即I10=|IB1-IB2|（4．4．3）⽤以描述差分对管输⼊电流的不对称情况，⼀般运放为⼏⼗⾄⼀百纳安，⾼质量的低于1nA。

五、输⼊失调电流温漂αI10它代表输⼊失调电流的湿度系数。

⼀般为每度⼏纳安，⾼质量的只有每度⼏⼗⽪安。

六、输⼊偏置电流IIBIIB定义是当输出电压等于零时，两个输⼊端偏置电流的平均值，这是衡量分对管输⼊电流绝对值⼤⼩的指标，它的值主要决定于集成运放输⼊级的静态集电极电流及输⼊级放⼤管的β值。

各种不同类型的运算放大器介绍董婷076112班一．uA741M，uA741I，uA741C（单运放）高增益运算放大器用于军事，工业和商业应用.这类单片硅集成电路器件提供输出短路保护和闭锁自由运作。

这些类型还具有广泛的共同模式，差模信号范围和低失调电压调零能力与使用适当的电位。

目前价格1元/个。

uA741主要参数ABSOLUTE MAXIMUM RATINGS最大额定值ELECTRICAL CHARACTERISTICS VCC = ±15V, Tamb = +25°C (unless otherwise specified) 电气特性二．CA3140 高输入阻抗运算放大器CA3140高输入阻抗运算放大器,是美国无线电公司研制开发的一种BiMOS高电压的运算放大器在一片集成芯片上，该CA3140A和CA3140 BiMOS运算放大器功能保护MOSFET的栅极（PMOS上）中的晶体管输入电路提供非常高的输入阻抗，极低输入电流和高速性能。

操作电源电压从4V至36V（无论单或双电源),它结合了压电PMOS晶体管工艺和高电压双授晶体管的优点.(互补对称金属氧化物半导体)卓越性能的运放。

主要运用于单电源放大器在汽车和便携式仪表，有源滤波器，比较器，采样保持放大器，长期定时器，光电仪表，探测器，TTL接口，入侵报警系统，函数发生器，音调控制，电源，便携式仪器。

工作范围为-55 ºC —125 ºC。

目前生产厂家主要是INTERSIL公司和HARRIS公司，报价为：2.7—3元/个。

引脚图三．OP07C运算放大器OP07C是一款低失调低漂移运算放大器。

生产厂家主要有德州仪器公司和AD公司。

这款运算放大器具有非常低的输入失调电压，所以OP07在很多应用场合不需要额外的调零措施。

OP07同时具有输入偏置电流低和开环增益高的特点，这种低失调、高开环增益的特性使得OP07特别适用于高增益的测量设备和放大传感器的微弱信号等方面。

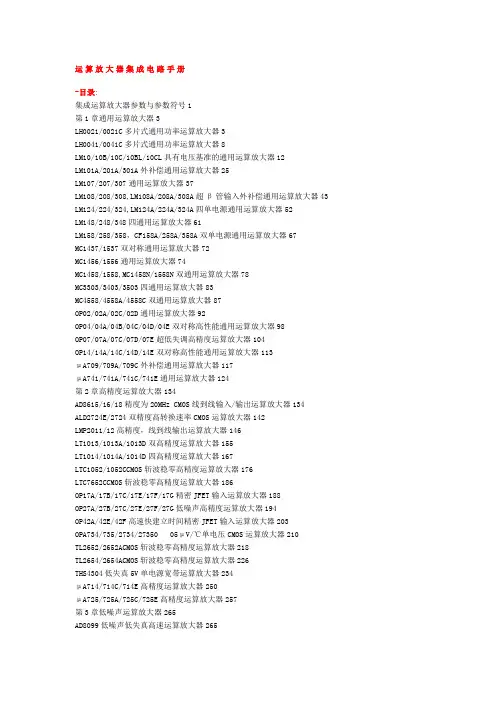

运算放大器集成电路手册-目录:集成运算放大器参数与参数符号1第1章通用运算放大器3LH0021/0021C多片式通用功率运算放大器3LH0041/0041C多片式通用功率运算放大器8LM10/10B/10C/10BL/10CL具有电压基准的通用运算放大器12LM101A/201A/301A外补偿通用运算放大器25LM107/207/307通用运算放大器37LM108/208/308,LM108A/208A/308A超β管输入外补偿通用运算放大器43 LM124/224/324,LM124A/224A/324A四单电源通用运算放大器52LM148/248/348四通用运算放大器61LM158/258/358，CF158A/258A/358A双单电源通用运算放大器67MC1437/1537双对称通用运算放大器72MC1456/1556通用运算放大器74MC1458/1558,MC1458N/1558N双通用运算放大器78MC3303/3403/3503四通用运算放大器83MC4558/4558A/4558C双通用运算放大器87OP02/02A/02C/02D通用运算放大器92OP04/04A/04B/04C/04D/04E双对称高性能通用运算放大器98OP07/07A/07C/07D/07E超低失调高精度运算放大器104OP14/14A/14C/14D/14E双对称高性能通用运算放大器113μA709/709A/709C外补偿通用运算放大器117μA741/741A/741C/741E通用运算放大器124第2章高精度运算放大器134AD8615/16/18精度为20MHz CMOS线到线输入/输出运算放大器134ALD2724E/2724双精度高转换速率CMOS运算放大器142LMP2011/12高精度，线到线输出运算放大器146LT1013/1013A/1013D双高精度运算放大器155LT1014/1014A/1014D四高精度运算放大器167LTC1052/1052CCMOS斩波稳零高精度运算放大器176LTC7652CCMOS斩波稳零高精度运算放大器186OP17A/17B/17C/17E/17F/17G精密JFET输入运算放大器188OP27A/27B/27C/27E/27F/27G低噪声高精度运算放大器194OP42A/42E/42F高速快建立时间精密JFET输入运算放大器203OPA734/735/2734/27350 05μV/℃单电压CMOS运算放大器210TL2652/2652ACMOS斩波稳零高精度运算放大器218TL2654/2654ACMOS斩波稳零高精度运算放大器226THS4304低失真5V单电源宽带运算放大器234μA714/714C/714E高精度运算放大器250μA725/725A/725C/725E高精度运算放大器257第3章低噪声运算放大器265AD8099低噪声低失真高速运算放大器265LT1007/1007A低噪声高精度运算放大器270LT1037/1037A低噪声高精度运算放大器277OPA725/726/2725/2726非常低噪声，高速12V CMOS运算放大器281第4章高速运算放大器290AD507J/507K/507S高速宽带运算放大器290AD509J/509K/509S高速宽带运算放大器291HA2510/2512/2515高速运算放大器293HA5101高精度运算放大器297HA5111外补偿高精度运算放大器301LH0002/0002C高速电流放大器（电压跟随器）304LH0063/0063C高速宽带JEET输入电压跟随/缓冲放大器306LM6161/6261/6361高速运算放大器309LMF118/218/318外补偿高速运算放大器316LT1055/1055A/1055C精密高速JFET输入运算放大器325MC1436/1536高压运算放大器333MC1439/1539高速运算放大器335第5章宽带运算放大器340EL5160/5161/5260/5261/5360200MHz低功率电流反馈放大器340HA2541宽带高速快建立时间运算放大器345HA2600/2602/2605宽带运算放大器349LMH6628双宽带、低噪声电压反馈运算放大器354LMH6657/6658270MHz单电压，单和双放大器361LMH6682/6683190MHz单电压，双和三运算放大器375LMH67021 7G超低失真，宽带运算放大器388LMH67031 2G低失真运算放大器394LMH6723/24/25单/双四芯线组370MHz 1mA电流反馈运算放大器402LMH6738宽带，低失真三倍运算放大器413LT6230/30 10/31/32215M线到线输出1 1nV/Hz,3 5mA运算放大器419 MCP6291/2/3/4/51 0mA 10MHz线到线运算放大器437MIC92080MHz低功率SC 70运算放大器446MIC92145MHz低功率SC 70运算放大器455MIC922230MHz低功率SC 70运算放大器464MIC923410MHz低功率SC70运算放大器472OPA690宽带，电压反馈运算放大器失真480OPA691宽带，电流反馈运算放大器失真490OPA727/728/2727/4727微调20MHz，高精度CMOS运算放大器500OPA842宽带，低失真，单位增益稳定电压反馈运算放大器508OPA2614双，高增益带宽，高输出电流运算放大器517THS3001420MHz高速电流反馈放大器529TS615双宽带运算放大器与高输出电流541TS616双宽带运算放大器与高输出电流553TSH80/81/82宽带线到线运算放大器与备份功能565第6章低功耗运算放大器575CA3078A/3078微功耗运算放大器575LM13080功率程控运算放大器580ICL7611A/7611B/7611DCMOS 低功耗运算放大器585ICL7612A/7612B/7612DCMOS 低功耗运算放大器591ICL7621A/7621B/7621D双CMOS 低功耗运算放大器594LF441/441A低功耗JFET输入运算放大器597TL060/060A/060B低功耗JFET输入运算放大器602LM4250/4250C低功耗程控运算放大器606LTC2054/55单/双微功零漂移运算放大器613OP90A/90E/90F/90G精密低压微功耗运算放大器621第7章其他运算放大器629CA3130/3130AMOSFET输入运算放大器629LF155/255/355，LF155A/355A/355BJFET 输入运算放大器（低电源电流）634 LF156/256/356，LF156A/356A/356BJFET输入运算放大器（带宽）641LF157/257/357，LF157A/357A/357BJFET输入运算放大器（带宽、欠补偿）650 LH0101/0101A多片式JEET输入功率运算放大器657LM143/343高压运算放大器663LM144/344外补偿高压运算放大器672LM146/246/346四程控运算放大器677LM159/359双电流差动运算放大器685LM2900/3900四电流差动运算放大器694LM3301/3401四电流差动运算放大器706TS982线到线高输出电流与双运算放大器707。
