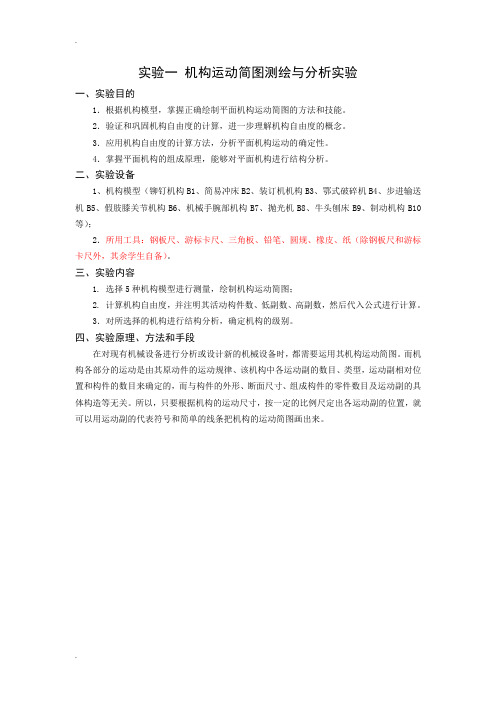

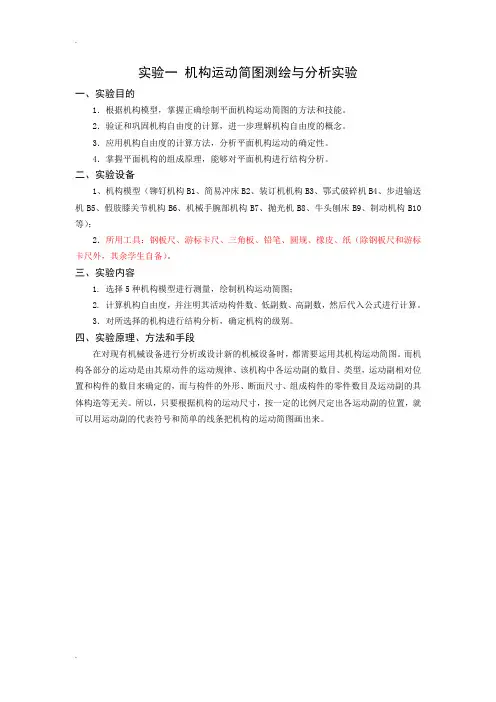

实验一机构运动简图测绘与分析实验一、实验目的1．根据机构模型，掌握正确绘制平面机构运动简图的方法和技能。
2．验证和巩固机构自由度的计算，进一步理解机构自由度的概念。
3．应用机构自由度的计算方法，分析平面机构运动的确定性。
4．掌握平面机构的组成原理，能够对平面机构进行结构分析。
二、实验设备1、机构模型（铆钉机构B1、简易冲床B2、装订机机构B3、鄂式破碎机B4、步进输送机B5、假肢膝关节机构B6、机械手腕部机构B7、抛光机B8、牛头刨床B9、制动机构B10等）；2．所用工具：钢板尺、游标卡尺、三角板、铅笔、圆规、橡皮、纸（除钢板尺和游标卡尺外，其余学生自备）。
三、实验内容1. 选择5种机构模型进行测量，绘制机构运动简图；2. 计算机构自由度，并注明其活动构件数、低副数、高副数，然后代入公式进行计算。
3．对所选择的机构进行结构分析，确定机构的级别。
四、实验原理、方法和手段在对现有机械设备进行分析或设计新的机械设备时，都需要运用其机构运动简图。
而机构各部分的运动是由其原动件的运动规律、该机构中各运动副的数目、类型，运动副相对位置和构件的数目来确定的，而与构件的外形、断面尺寸、组成构件的零件数目及运动副的具体构造等无关。
所以，只要根据机构的运动尺寸，按一定的比例尺定出各运动副的位置，就可以用运动副的代表符号和简单的线条把机构的运动简图画出来。
常用符号见下表：1、机构运动简图的概念抛开构件的复杂外形和运动副的具体结构，利用简单的线条和规定的符号来代表每一个构件和运动副，并按一定的比例将机构的运动特征表达出来的简单图形称为机构运动简图。
机构运动简图与原机构具有完全相同的运动特性，因而可以根据该图对机构进行运动分析和动力分析。
2、测绘方法（1）分析运动情况。
绘制机构运动简图时，首先要把该机器或模型的实际构造和运动情况搞清楚。
为此，先应确定出原动件和从动件，再使被测机器或模型缓慢运动，然后按照运动的传递路线，把原动件和从动件之间的各构件的运动情况观察清楚，尤其应注意有微小运动的构件，分清各构件间的接触情况及相对运动的性质，从而确定组成机构的运动构件数目、联接次序和运动副数目、种类等。

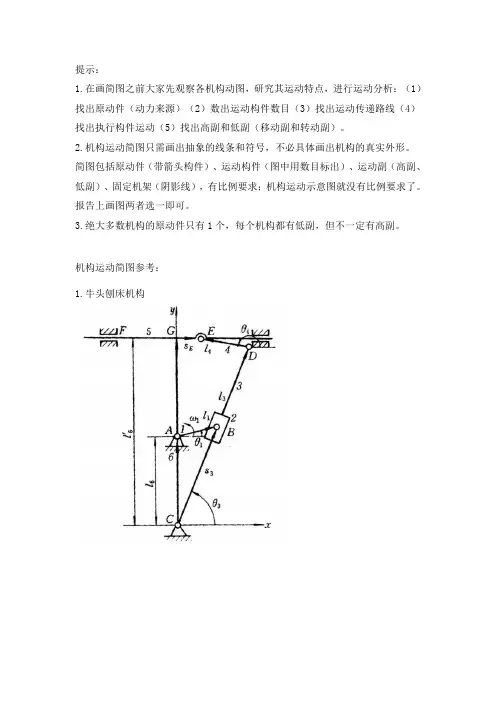

提示：
1.在画简图之前大家先观察各机构动图，研究其运动特点，进行运动分析：（1）找出原动件（动力来源）（2）数出运动构件数目（3）找出运动传递路线（4）找出执行构件运动（5）找出高副和低副（移动副和转动副）。
2.机构运动简图只需画出抽象的线条和符号，不必具体画出机构的真实外形。
简图包括原动件（带箭头构件）、运动构件（图中用数目标出）、运动副（高副、低副）、固定机架（阴影线），有比例要求；机构运动示意图就没有比例要求了。
报告上画图两者选一即可。
3.绝大多数机构的原动件只有1个，每个机构都有低副，但不一定有高副。
机构运动简图参考：
1.牛头刨床机构
或
2.曲柄滑块机构
3.抽水唧筒机构
4.
5.正弦机构或偏心轮机构（自己思考）。
实验一机构运动简图的测绘和分析一、实验目的1．学会根据各种机械实物或模型，绘制机构运动简图。
2．分析和验证机构自由度，进一步理解机构自由度的概念，掌握机构自由度的计算方法。
二、实验设备和工具1．各类典型机械的实物或模型，量具。
2．铅笔、橡皮、草稿纸等（学生自备）。
三、实验原理和方法1．原理由于机构的运动仅与机构中所有构件的数目和构件所组成的运动副的数目、类型、相对位置有关，因此，在绘制机构运动简图时，可以撇开构件的形状和运动副的具体构造，而用一些简略的符号（见教科书或机械设计手册中有关“常用构件和运动副简图符号”的规定）来代表构件和运动副，并按一定的比例尺表示运动副的相对位置，以此表明机构的运动特征。
表1—1为常用符号示例。
2．方法（1）使被测绘的机构缓慢地运动，从原动构件开始仔细观察机构的运动，分清各个运动单元，从而确定组成机构的构件数目。
（2）根据相互连接的两构件间的接触情况及相对运动的特点，确定各个运动副的种类。
（3）在草稿纸上徒手按规定的符号及构件的连接次序，从原动构件开始，逐步画出机构运动简图的草图。
用数字1、2、3…分别标注各构件，用拉丁字母A、B、C…分别标注各运动副。
（4）仔细测量与机构运动有关的尺寸，如转动副间的中心距和移动副导路的方向等，选定原动件的位置，并按一定的比例尺画成正式的机构运动简图。
对绘制指定的几种机构模型的机构运动简图，其中至少要有一种按确定的比例尺绘制，其余的可凭目测，使图与实物大致成比例，这种不按比例尺绘制的简图通常称为机构示意图。
（5）计算机构自由度数，并将结果与实际机构的自由度相验证。
五、思考题1．机构运动简图应准确表达机构的哪些内容、而简化表达哪些内容？2．绘制机构运动简图时，原动件的位置可以任意选定吗？会不会影响简图的正确性？3．机构自由度的计算对测绘机构运动简图有何帮助？表1—1 机构运动简图中常用的运动副和构件符号()()mm m AB l AB l 图上长度实际长度比例尺=μ机械原理实验报告一、测绘和分析计算二、思考题讨论。
