电视机高压包坏了有什么现象

电视高压包原理
电视高压包是电视机中一个非常重要的部件，它主要负责为电视机提供高压电源，从而使电视机的显像管能够正常工作。

在电视机中，高压包的原理和工作方式是非常复杂的，下面我们将对电视高压包的原理进行详细介绍。

首先，我们来看一下电视高压包的结构。

电视高压包通常由高压变压器、整流器、滤波器和高压三极管等部件组成。

其中，高压变压器起到了将低压电源转换为高压电源的作用，整流器则将交流电转换为直流电，滤波器用于平滑电压波动，而高压三极管则用于放大电压信号，从而最终为显像管提供高压电源。

其次，我们来了解一下电视高压包的工作原理。

当电视机通电后，电源会先供
给电视机的主板和其他部件，然后主板会发送信号给高压包，高压包接收到信号后开始工作。

首先，高压变压器将低压电源通过变压作用转换为高压电源，然后经过整流器和滤波器的处理，电压波动得到平滑，最后通过高压三极管放大后输出至显像管。

显像管接收到高压电源后，就能够正常工作，显示出电视画面。

此外，电视高压包在工作过程中还需要注意一些问题。

首先，高压包的工作电
压非常高，因此在维修或更换时需要格外小心，以免触电。

其次，高压包的故障会导致电视机无法正常显示画面，因此一旦发现高压包出现故障，需要及时进行维修或更换。

最后，高压包在工作时会产生一定的热量，因此需要保证良好的散热条件，以免影响电视机的正常使用寿命。

总的来说，电视高压包作为电视机中的重要部件，其工作原理和结构都非常复杂。

了解电视高压包的原理不仅有助于我们更好地维护和保养电视机，也有助于我们更好地理解电视机的工作原理。

希望通过本文的介绍，能够让大家对电视高压包有更深入的了解。

康佳电视机的高压包可是个重要的硬件,一旦高压包出了故障的话一般是算比较大的故障了,所以我们平常好好保养电视,下面就由快益修来为大家介绍一下关于康佳电视机高压包故障的原因以及解决方法。

一、康佳电视机高压包故障的原因1.空气中灰尘较多空气中浮沉比较多,隔一段时间就会落在电视的表面,如果不定期清理,可能会对电视的零件造成伤害。

高压产生静电感或将灰尘吸附地高压帽周围,减少绝缘性能,这对用户来说,多了一个潜在的危险。

2.空气湿度大也可能是高压帽密封不严,电视使用中,有水气进入高压帽内,时间太长,容易让零件生锈。

3.老化高压卡簧与高压线连接焊点有毛刺,毛刺会产生尖端放电现象,将高压帽橡胶烧老化。

若康佳电视机高压出现大火,一般是天气潮湿造成的,自己要注意下,经常打开窗户通风。

二、康佳电视机高压包故障维修方法1.康佳电视机高压包故障-高压帽（1）若电视出现问题,首先弄清高压故障的原因和位置,然后对应维修,这个是大家都知道的道理,自己一定要处理好,（2）去掉高压帽前,先对显像管高压嘴进行放电处理,放电时,先准备一条外皮绝缘导线,两头要有金属头,一头搭在康佳电视机的地线上,另一头要插进高压帽里,你会意外的听到啪的一声,高压就被放掉了,需要重复三次这样多的动作,一定要保证高压被彻底放干净。

（3）接着将高压帽拿下来,把高压帽内用无水酒精清洗干净,显像管阳极周围的部分一样用酒精擦洗,主要清理灰尘,然后用电吹风吹干表面的水分。

（4）在高压阳极涂上高压硅脂,安装高压帽时,一定要把内部空气尽量挤出去,可以防止康佳电视机高压帽故障。

2.康佳电视机高压包故障-行输出变压器（1）除了高压帽问题,还是有一个常见的小故障,那就是变压器问题,要是损坏了,一样会影响电视的功能。

（2）若变压器损坏程度低,可以先清洗行一下,然后在故障位置涂上703胶,等它自然晾干后可以正常使用；若情况比较严重,只能更换一个对应的输出变压器。

综上所述,快益修给大家分析了康佳电视机高压包故障,它有两个常见的故障,分别是高压帽和变压器,维修的时候,要重点检查,基本上不会有其它新的故障。

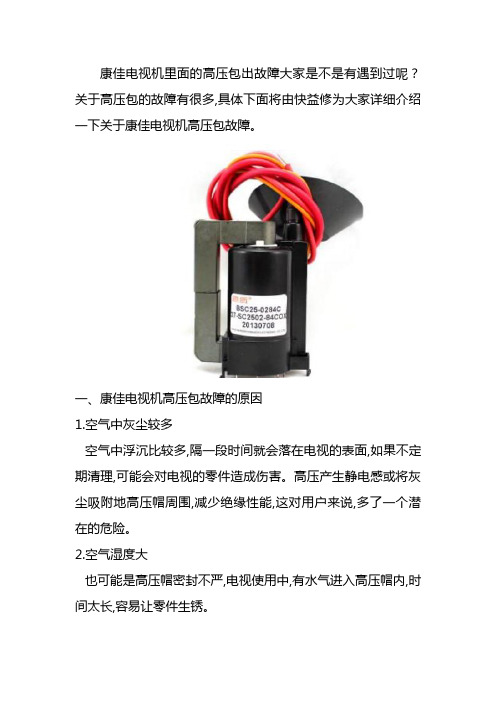

康佳电视机里面的高压包出故障大家是不是有遇到过呢？关于高压包的故障有很多,具体下面将由快益修为大家详细介绍一下关于康佳电视机高压包故障。

一、康佳电视机高压包故障的原因1.空气中灰尘较多空气中浮沉比较多,隔一段时间就会落在电视的表面,如果不定期清理,可能会对电视的零件造成伤害。

高压产生静电感或将灰尘吸附地高压帽周围,减少绝缘性能,这对用户来说,多了一个潜在的危险。

2.空气湿度大也可能是高压帽密封不严,电视使用中,有水气进入高压帽内,时间太长,容易让零件生锈。

3.老化高压卡簧与高压线连接焊点有毛刺,毛刺会产生尖端放电现象,将高压帽橡胶烧老化。

若康佳电视机高压出现大火,一般是天气潮湿造成的,自己要注意下,经常打开窗户通风。

二、康佳电视机高压包故障维修方法1.康佳电视机高压包故障-高压帽（1）若电视出现问题,首先弄清高压故障的原因和位置,然后对应维修,这个是大家都知道的道理,自己一定要处理好,（2）去掉高压帽前,先对显像管高压嘴进行放电处理,放电时,先准备一条外皮绝缘导线,两头要有金属头,一头搭在康佳电视机的地线上,另一头要插进高压帽里,你会意外的听到啪的一声,高压就被放掉了,需要重复三次这样多的动作,一定要保证高压被彻底放干净。

（3）接着将高压帽拿下来,把高压帽内用无水酒精清洗干净,显像管阳极周围的部分一样用酒精擦洗,主要清理灰尘,然后用电吹风吹干表面的水分。

（4）在高压阳极涂上高压硅脂,安装高压帽时,一定要把内部空气尽量挤出去,可以防止康佳电视机高压帽故障。

2.康佳电视机高压包故障-行输出变压器（1）除了高压帽问题,还是有一个常见的小故障,那就是变压器问题,要是损坏了,一样会影响电视的功能。

（2）若变压器损坏程度低,可以先清洗行一下,然后在故障位置涂上703胶,等它自然晾干后可以正常使用；若情况比较严重,只能更换一个对应的输出变压器。

综上所述,快益修给大家分析了康佳电视机高压包故障,它有两个常见的故障,分别是高压帽和变压器,维修的时候,要重点检查,基本上不会有其它新的故障。

1、瞬间亮后马上黑屏该问题主要为高压板反馈电路起作用导致，如：高压过高导致保护、反馈电路出现问题导致无反馈电压、反馈电流过大、灯管PIN松脱、IC输出过高等等都会导致该问题，原则上只要IC有输出、自激振荡正常，其它的任何零件不良均会导致该问题，该现象是液晶显示器升压板不良的最常见之现象。

维修时最主要的方法是：（1）短接法----一般情况下，脉宽调制IC中有一脚是控制或强制输出的，对地短路该脚则其将不受反馈电路的影响，强制输出脉冲波，此时升压板一般均能点亮，并进行电路测试，但要注意：因此时具体故障点位还未找到，因此短路过久可能会导致一些异常不到的现象，如：高压线路接触不良时，强制输出可能会导致线路打火而烧板！！！（2）、对比测试法：因液晶显示器灯管采用均为2个以上，多数厂家在设计时左右灯管均采用双路输出，即两个灯管对应相同的两个电路，此时，两个电路就可以采用对比测试法，以判定故障点位！当然，有的机子用一路控制两个灯管时，此法就无效！另一方面，在不明情况下，最好不要乱短路IC各脚，否则可能会出现异想不到的后果！2、通电灯亮但无显示此问题主要为升压板线路不产生高压导致，如：12V未加入或电压不正常、控制电压未加入、接地不正常、IC无振荡/无输出、自激振荡电路产生不良等均会出现该现象！3、三无若因升压板导致该问题，则多数均为升压板短路导致，一般很容易测到，如：12V对地、自激管击穿、IC击穿等均会导致，另外：电源部份或升压板线路同做一块板（即连在一起）的机子，则电源无输出或不正常等亦会产生，维修时可以先切断升压部份供电，确认是哪一方面的问题4、亮度偏暗升压板上的亮度控制线路不正常、12V偏低、IC输出偏低、高压电路不正常等均会导致该问题，部份可能伴随着加热几十秒后保护，产生无显示！5、电源指示灯闪该问题同三无现象差不多，多数为管子击穿导致！6、干扰主要有水波纹干扰、画面抖动/跳动、星点闪烁（该现象少数，多数均为液晶屏问题）等，主要是高压线路的问题以上几点是升压板产生问题的最主要现象，对于高压板产生的不良，各位不防把它这样比作：灯管相当于我们的日光管（当然，其电压要比日光灯高得多，其粗的一根高压线接的是高压输入、细的一根低压线接的是输出反馈端）、线路板把它看作逆变器线路，围绕着该状况去修，可能会容易一点。

高压包故障表现
高压包是电视机的重要组成部分，负责产生高频交流电，提供给显像管以产生图像。

当高压包出现故障时，电视机可能会出现各种异常表现。

本文将详细介绍高压包故障的常见表现。

1.图像异常：高压包故障可能导致图像失真、模糊、残影或完全无图像。

2.屏幕闪烁：电视机屏幕可能出现持续或间断闪烁，这是由于高压包电压不稳定所引起的。

3.图像失真或变形：当高压包出现故障时，电视图像可能会扭曲、拉伸或出现其他非正常形态。

4.屏幕无图像：高压包故障可能导致屏幕完全无显示，即黑屏。

5.声音异常：电视机可能出现杂音、噪音或无声音，与高压包的故障相关。

6.电视机无法启动：高压包故障可能导致电视机无法正常启动或开机时自动关机。

7.电源指示灯不亮：电视机电源指示灯不亮可能与高压包故障有关。

8.电视机发出异常声音：例如持续的嗡嗡声或其他非正常声音，可能与高压包工作异常有关。

9.图像颜色异常：例如颜色失真、偏色或出现异常的彩色条纹。

10.频道切换不正常：高压包故障可能导致频道切换不灵敏或无法正常切换频道。

以上是高压包故障的一些常见表现。

当电视机出现上述异常情况时，建议及时联系专业维修人员进行检查和维修，以免造成进一步的损坏或影响正常使用。

专业人士揭秘：电视机高压包打火出现的原因及修理...电视机高压包也称为行输入变压器，它的主要作用是产生阳极高压提供电视机的聚焦、加速、栅极的各路电压。

电视机高压包打火现象的出现主要是因为高压包一直在高温、高电压、高频率的状态下工作，加上外部环境潮湿或者是多尘因素的影响。

电视机在日常的使用中难免会遇到各种各样的问题，我们在遇到电视机出问题时就可以找找问题出现的原因，这样我们才能更好的对电视机进行修复。

电视机高压包打火也是在使用电视机时常出现的问题，那么，电视机高压包打火的原因是什么呢？下面我们具体的来看看造成电视机高压包打火的原因和它的修理 ... 。

电视机高压包打火的打火部位：1、打火一般出现的部位是在高压帽。

2、其次是行输出变压器打火。

3、电视机的高压线打火。

4、电视机的聚焦极打火。

电视机高压包打火出现的原因：1、空气中的灰尘比较多，电视机的高压产生静电时会将灰尘吸附在高压帽的周围，使得高压帽的绝缘性能下降。

2、当电视机周围的空气湿度比较大时，电视机的高压帽密封不严，电视机的高压帽中就非常的容易进入潮湿的空气。

3、高压的卡簧和高压线之间的连线焊接点有毛刺，在毛刺的尖端就会出现放电的现象，将高压帽的橡胶烧化因而导致了电视机高压包打火现象的出现。

电视机高压包打火修理 ... ：1、先检查出电视机高压包打火出现的部位，如果电视机高压包打火的打火部位出现在高压帽中，在修理高压帽之前要对显像管高压嘴进行放电的处理，在放电时首先要准备一条外皮绝缘的导线，在导线的两头有专属的金属头，将金属头的一边搭在电视机的地线上，另一头插入高压帽中，在啪的一声响之后，高压就被释放了出来，这一放电的过程需要进行3次以上才能保证高压被彻底的放出。

将高压释放完成之后，将高压帽取下，使用酒精将高压帽清洗干净，同时用酒精将显像管阳极周围部分进行仔细的擦洗，去除上面的灰尘。

之后将显像管阳极出涂上一层高压矽脂，在重新安装高压帽时要将高压帽内部的空气排出，这样能有效的防止电视机高压帽继续打火。

简捷判断高压包好坏法
CRT彩电的高压包是易损件，打火和初、次级击穿可简单判断，但遇行电流偏大要判断是外围元件还是高压包内部短路，有时候并不容易，在此介绍一个简捷的办法：
先在行供电回路中串入一只50Ω/20W的电阻，开机记下电阻两端的压降，再断开高压包低压绕组负载，如行电流仍大，找一个21英寸CRT彩电开关电源变压器，我用的是金星C542的，在变压器的初级300V绕组接两根线代替高压包初级绕组，原高压包初级绕组两个脚要脱离线路，再开机看50Ω电阻两端的压降，如压降大幅下降，基本可以判断高压包坏了。

21英寸彩电开关电源变压器的初级绕组电感量比29英寸彩电的高压包初级绕组略小，但因供电串有电阻，＋B电压降低，行电流仍在正常范围内。

这样代替后把高压包从线路中隔离出去，但行扫描部分元件仍在工作状态，如果这时50Ω电阻上压降大幅上升，说明行电路上有元件变质，这时可以重点排查其他元件。

还有一个更便捷方法：先测一下行变低压绕组负载有无短路，主要是帧和视放电源负载，再在行供电回路中串入一只75Ω电阻，开机测出电阻两端电压，用一根约20cm长的细导线穿过行变磁芯，两头短接，再开机测电阻两端电压。

如高压包无短路，75Ω电阻两端电压会成倍增加；如增加幅度不大甚至不变，高压包大多内部路。

但这样试验并没有明确的数据可参考，短路线的粗细长短、高压包内部短路程度都会影响测试结果，只能凭经验判断。

通过上述介绍的两种方法，大家可以试着验证，解决快速判定行变失效的问题。

如果有更多、更好的“偏方”不妨拿出来大家共享。

液晶显示器高压板电路故障的判断对于高压板（逆变）的检修，可采用以下方法进行分析和判断。

(1)高压测试棒触碰法对于开机后，闪一下即“黑屏”的故障，可采用此法。

开机后，指示灯为绿色，马上用高压测试棒（也可用单支表笔）触碰高压输出插头焊脚，看是否有微弱蓝色火花出现，如果有火花出现，故障在灯管本身或接插件问题。

注意多灯管的要逐一进行试验。

这里强调开机后，马上进行测试，主要是为避免保护电路启动后造成误判。

根据实际经验，冷机即使灯管损坏，保护电路启动也需要几秒以上，而热机或者刚断开不久又重新通电，保护电路启动仅需1～2s。

因此要掌握好检测时机。

下图所示为Royer（注：美国人G、H、Royer/罗耶发明，也称自激或推挽多谐）结构逆变电路各主要元器件损坏后的故障现象示意图。

如果在保护电路未动作之前测得无放电火花产生，则应测量各级供电是否正常，背光灯启动信号是否正确。

用示波器测量末级驱动管或者控制集成块信号输出引脚是否有50k以上波形（具体因机型而异，通常幅值在10～20Vp-p，）。

如果有波形，故障一般在升压、二次侧高压输出或灯管。

下图所示是Royer结构逆变电路各点波形示意图。

(2)代换法因为冷阴极荧光灯没有灯丝，其损坏与否不能凭简单的“测量法”进行判断，只有将其接于正常的逆变电路上，通过观察其发光状况才能确认。

(3)观察法灯管是否老化，可通过“观察法”进行判断。

一般来说，在老化的灯管顶端，可以见到类似普通荧光灯老化后的发黑现象，这时说明该灯管已经不能用了，需要进行代换。

(4)假法高压板电路有个特点，当灯管损坏、未连接时，会自动保护，停止工作。

因此，在维修时应接上灯管，对于多灯高压板，每个输出口都应接上灯管。

这种方法虽然方便判断，但比较麻烦，主要因为灯管脆弱、长度太长，连接灯管检修时很不方便。

因此，日常维修时一般采用“假负载法”，如下图所示。

即在高压板的高压输出端用一个150kΩ/10W的水泥来代替灯管，这样就方便多了。

高压包故障及更换技巧和调整我是锦州显示器维修中心负责人，一个近60岁电子行业的工程技术人员。

过去曾接触过高压包的生产，由于维修工作原因我也经常买过和更换过各种不同型号的高压包，我感觉到问题很大,因而有必要向同行和初学者谈谈高压包的故障及更换技巧和调整问题。

高压包损坏大都是制作质量和恶劣的工作环境造成的，其电路因维修调节所造成损坏原因较少。

高压包的高压线圈在内部是采用分格段的塔型结构饶制的，在圈数一定的情况下，其层数多时其分布电容较小，若层数少了那么每层的圈数就要多了，这样其耐压就会降低且分布电容变大，对于不同厂家各个的标准通过更换实践我感到是有所不同的！比如；有的厂家高压包比较耐用、有的用的时间很短不怎么耐用。

有的互换后不需要任何调节就正常无误，有的更换后图象水平变大了，怎么也不能缩小、有的在屏幕左边出现了垂直的几条条楞（阻尼条）、有的更换后聚焦调节只欠那么一点点就趋向调好了，有的只有一个方向聚焦能调好，而另一个方向始终不能调节到良好的聚焦。

由于笔者家中负担很重根本没有时间写稿，这也是抽了早上的时间写的，，，，所以分段讲解吧，愿新老同行共同进步！（1）高压包的内部的硅粒子是十分重要的，它在内部分段封装，在高压包中也是经常损坏的，但是它可以测量到的，可在路用指针万用表10K高压档测量高压嘴和地或（11、12、13、）的阻值就可以发现的。

正常的包表针是不动的（太老式的高压包只能是正方向微微有那么一点点动的）若正反方向都出现摆动或者出现正反不同阻值，说明硅粒子耐压损坏不能使用。

（2）高压包里封装的内部电容很容易损坏！由于耐压很高经常出现击穿短路现象，为此我建议维修人员在未拆机之前必须用万用表测量高压嘴与地线或（11、12、13、）的阻值，一旦导通说明电容损坏！这是维修人员必须会测量的！对于高压电容的损坏也有人想法子的。

由于封在包的里面，便用钻头钻孔钻掉高压包上电容的引脚，笔者也实验了，不接电容实际也没有发现什么新的异常。

怎样判断高压包好坏判断高压包的损坏当行电路并不短路，但是电压就是上不去的时候,你可以用镊子短路一下行推动级变压器的初级,（可以判断，主电压是直流短路还是交流短路,如短路后,电压能恢复正常,说明存在交流短路;若短路后,主供电电路电压仍有过栽现象，说明存在直流短路。

)如果这个时候行管的集电极电压恢复了,那么有90%是高压包损坏了,很准的。

彩显行输出和彩电行输出最大的区别在高压输出端和地之间内部并接一个高压电容，而彩电没有．9８%的行输出损坏原因是此高压电容击穿,所以用50０型万用表的*10K档测高压帽对地电阻不是无穷大，那它肯定坏了.如测不出阻值，再用电容表测一下高压帽和地之间的容量，99%的行输出电容在2700Ｐ-3０00P左右,有的在４00０P－6０00P,如小于2５0０P那电容也已击穿过,行输出即使还能用，到时候也会听到＂吧-吧"响，是行输出内部的电容在打火,并且图象闪烁．(注:测量时断电并将高压帽从像管上取下．一般行输出的右面最后一个脚为高压电容的接地脚）大多数情况下用万用表的电阻档就能准确、迅速地判断出行变的初、次级是否存在短路，（断路的还没有碰上)，级间漏电,高压损坏的问题。

通常情况下用万用表的R*100K档(MF10型表有此档）或Ｒ*１0K档,红表笔接阳极高压卡簧,黑表笔分别去测高压包的所有引脚,若其中与任意脚有阻值的话，那该高压包必坏无疑。

若前面还不能确定行变是否损坏,那就改变方式，一只表笔接地，另一只表笔分别去接所有的引脚(包括引线），正常的高压包在测加速极与地之间时表针会有一小幅度的摆动，这跟加速极旋钮所处的位置有关，其它引脚也不应该出现任何阻值。

这种方法的缺点是不能示别行变有匝间短路的。

此时就用万用表的电压档去验证了。

方法是：用万用表的直流500伏电压档或更高,红表笔接加速极引线的焊点,黑表笔接地，通电一试,看该电压为多少?是否可调？若能在正常范围内变动，那行变本身也就是正常的ﻫ高压包匝间短路用万用表测不出来,当你的显示器行管发热严重，行电流增大时,很可能是高压包匝间短路引起的。
