模糊PID温度控制系统的设计模糊PID控制是一种将模糊逻辑和PID控制相结合的控制方法,它充分利用了PID控制器的优点,同时通过引入模糊逻辑来克服传统PID控制中的一些问题,如参数调整不易、对非线性和时变系统的适应性较差等。
本文将介绍模糊PID温度控制系统的设计。
一、系统结构设计模糊PID温度控制系统的基本结构包括输入端、模糊推理机和输出端。
输入端包括温度传感器和设定温度设备,用于测量被控温度和设定温度。
模糊推理机通过将模糊化的输入转换为模糊化的输出,生成对应的控制量。
输出端包括执行器,将控制量转换为控制信号,使温度回路的输出能够稳定地接近设定值。
二、模糊化模糊化是将连续性的输入(如温度误差和误差变化率)转换为模糊集合的过程。
在模糊化中,需确定输入的模糊集合函数和隶属度函数的形状。
常见的模糊集合函数有三角型、梯形和高斯型函数。
可以根据实际系统的特点和需求选择适合的模糊集合函数,并确定隶属度函数的参数。
三、模糊推理机模糊推理机是模糊PID控制的核心部分,它通过模糊化的输入和事先设定的模糊规则来生成模糊化的输出。
首先,需要确定模糊规则的数量和形式。
常见的模糊规则形式有“IF-THEN”规则和模糊关联规则。
在确定模糊规则时,可以参考专家经验或使用模糊综合评判方法进行推导。
然后,需要设计模糊推理机的推理引擎,常见的方法有最大隶属度法和加权平均法。
四、解模糊化和反馈解模糊化是将模糊化的输出转换为实际的控制量,以便执行器能够产生相应的控制信号。
常见的解模糊化方法有最大隶属度法、面积法和中心平均法等。
在解模糊化的过程中,可以根据系统的需求和性能要求选择合适的解模糊化方法,并确定相应的解模糊化函数和参数。
另外,模糊PID 控制系统通常还会加入反馈环节,用于对控制效果进行调整和修正,提高控制系统的稳定性和鲁棒性。
五、参数调整和性能评价模糊PID控制器的参数调整是控制系统设计中的重要环节。
传统的PID控制器可以通过经验公式或试错法进行参数调整,而模糊PID控制器通常使用专家经验、试验方法或优化算法进行参数调整。
自适应模糊PID控制器的设计与仿真自适应模糊PID控制器是一种结合了模糊控制和PID控制的自适应控制器,它能够在系统的不同工况下根据实际需求对PID参数进行自适应调整,从而使得系统具有更好的动态性能和稳定性。
本文将介绍自适应模糊PID控制器的设计思路和仿真过程。
1.设计思路1.1系统建模首先需要对待控制的系统进行建模,得到系统的数学模型。
这可以通过实验数据或者理论分析来完成。
一般情况下,系统的数学模型可以表示为:$G(s)=\frac{Y(s)}{U(s)}=\frac{K}{s(Ts+1)}$其中,K是系统的增益,T是系统的时间常数。
1.2设计模糊控制器接下来需要设计模糊控制器,包括模糊规则、模糊集和模糊运算等。
模糊控制器的输入是系统的误差和误差的变化率,输出是PID参数的调整量。
1.3设计PID控制器在模糊控制器的基础上,设计PID控制器。
PID控制器的输入是模糊控制器的输出,输出是控制信号。
1.4设计自适应机制引入自适应机制,根据系统的性能指标对PID参数进行自适应调整。
一般可以采用Lyapunov函数进行系统性能的分析和优化。
2.仿真过程在仿真中,可以使用常见的控制系统仿真软件,如MATLAB/Simulink 等。
具体的仿真过程如下:2.1设置仿真模型根据系统的数学模型,在仿真软件中设置仿真模型。
包括系统的输入、输出、误差计算、控制信号计算等。
2.2设置模糊控制器根据设计思路中的模糊控制器设计,设置模糊控制器的输入和输出,并设置模糊规则、模糊集和模糊运算等参数。
2.3设置PID控制器在模糊控制器的基础上,设置PID控制器的输入和输出,并设置PID参数的初始值。
2.4设置自适应机制设置自适应机制,根据系统的性能指标进行PID参数的自适应调整。
2.5运行仿真运行仿真,观察系统的响应特性和PID参数的变化情况。
根据仿真结果可以对设计进行调整和优化。
3.结果分析根据仿真结果,可以分析系统的稳定性、动态性能和鲁棒性等指标,并对设计进行调整和改进。
基于MATLAB的模糊PID控制器的设计模糊PID控制器是一种常用的控制算法,可以解决传统PID控制器在非线性系统中效果不佳的问题。
在MATLAB中,可以使用fuzzylogic工具箱来设计模糊PID控制器。
模糊PID控制器的设计过程分为三个步骤:建立模糊系统、设计控制器和性能评估。
接下来,设计模糊PID控制器。
在MATLAB中,可以使用fuzzy工具箱提供的mamdani和sugeno两种模糊控制器类型。
其中,mamdani模糊控制器基于模糊规则的if-then逻辑,而sugeno模糊控制器使用模糊规则来计算模糊输出。
根据系统的具体需求,可以选择合适的模糊控制器类型,并设置相应的参数。
同时,可以使用模糊控制器设计工具来对模糊控制器进行优化和调整。
最后,对设计的模糊PID控制器进行性能评估。
在MATLAB中,可以使用模拟仿真工具对模糊PID控制器进行测试和评估。
具体方法是将模糊PID控制器与待控制的系统进行耦合,观察系统的响应和控制效果,并评估其性能和稳定性。
可以通过调整模糊PID控制器的参数和模糊规则来改善控制效果。
总之,基于MATLAB的模糊PID控制器设计包括建立模糊系统、设计控制器和性能评估三个步骤。
通过合理设置模糊输入、模糊输出和模糊规则,可以有效地解决非线性系统的控制问题。
同时,利用MATLAB提供的模糊控制器设计工具和性能评估工具,可以对模糊PID控制器进行优化和改进,以达到更好的控制效果和稳定性。
基于神经网络的模糊PID控制器设计与实现随着科技的不断发展,控制技术在工业自动化中的应用越来越广泛。
PID控制器因其简单易懂、易实现的特点而被广泛使用,但是传统的PID控制器在某些场合下会出现失效的情况。
为了解决这一问题,研究者们开始着手开发基于神经网络的模糊PID控制器。
本文将介绍基于神经网络的模糊PID控制器的设计与实现。
一、控制器介绍基于神经网络的模糊PID控制器是一种新型的控制器,它将模糊控制的优点与神经网络的处理能力相结合,形成了一种高效的自适应控制器。
该控制器利用神经网络的学习算法实现自适应参数的调节,将模糊控制中的模糊规则与神经网络的处理能力相结合,形成一种新的控制方法。
该控制器的核心思想是利用神经网络对系统进行建模,通过学习算法自适应地调节系统参数,从而实现对系统的控制。
其中,模糊控制器用于对输出进行模糊处理,神经网络用于对输入和输出进行处理,从而实现对系统的控制。
二、控制器设计基于神经网络的模糊PID控制器的设计需要以下几个步骤:1.系统建模系统建模是设计基于神经网络的模糊PID控制器的第一步。
系统建模的目的是构建系统的数学模型,以便于后续的设计过程。
在建模过程中,需要考虑系统的类型、运动方程、非线性因素等因素。
2.控制器设计控制器的设计是基于神经网络的模糊PID控制器设计的核心。
控制器的设计包括神经网络的结构设计、神经网络权值的选择、模糊控制的设计等。
3.参数调节参数调节是控制器设计的重要环节。
由于系统的运动方程等因素的影响,不同系统的参数可能不同。
因此,在实际应用中需要根据实际情况对控制器进行参数调节。
三、控制器实现基于神经网络的模糊PID控制器的实现需要以下步骤:1.数据采集数据采集是基于神经网络的模糊PID控制器实现的第一步。
数据采集的目的是获取系统的输入输出,以便为神经网络提供数据。
2.神经网络训练神经网络训练是实现控制器的关键步骤。
在训练过程中,通过对神经网络进行学习,让它逐渐对系统的输入输出进行建模。
基于BP神经网络的模糊PID控制器的设计【摘要】工业过程控制中广泛采用PID控制,但传统PID控制因其控制参数的固定,在线整定难等问题。
为此本文研究了一种新的自适应模糊PID控制方法,为了解决模糊推理没有学习能力的问题,本文又提出了一种基于BP神经网络的自适应模糊控制方法。
此方法是模糊控制、神经网络和PID控制的有效结合。
仿真实验表明,这种基于BP神经网络的模糊PID控制算法具有良好的控制效果。
【关键词】PID控制;BP神经网络;模糊PID控制Abstruct:PID control are widely used in industrial process control,but the traditional PID control because of its control parameters are fixed,and it is difficult to adjust its parameters online.So this paper studies a new adaptive fuzzy PID control method,to solve problem without the ability to learn,and put forward a kind of adaptive fuzzy control method based on BP neural network in this paper.It is the effective combination of fuzzy control,neural network and PID control.Simulation results show that this fuzzy PID control method based on BP neural network has good control effect.Keywords:PID control;BP neural network;Fuzzy PID control1.引言常规PID在控制领域被广泛应用,利用数学算法来整定参数。
模糊PID控制原理与设计步骤模糊PID控制(Fuzzy PID control)是在PID控制基础上引入了模糊逻辑的一种控制方法。
相比传统的PID控制,模糊PID控制能够更好地适应系统的非线性、时变和不确定性等特点,提高系统的性能和鲁棒性。
设计步骤:1.确定系统的模型和控制目标:首先需要对待控制的系统进行建模,确定系统的数学模型,包括系统的输入、输出和动态特性等。
同时,需要明确控制目标,即系统应达到的期望状态或性能指标。
2.设计模糊控制器的输入和输出变量:根据系统的特性和控制目标,确定模糊控制器的输入和输出变量。
输入变量通常为系统的误差、误差变化率和累积误差,输出变量为控制力。
3.确定模糊集和模糊规则:对于每个输入和输出变量,需要确定其模糊集和模糊规则。
模糊集用于将实际变量映射为模糊集合,如“大、中、小”等;模糊规则用于描述输入变量与输出变量之间的关系,通常采用IF-THEN形式,如“IF误差大AND误差变化率中THEN控制力小”。
4.编写模糊推理和模糊控制算法:根据确定的模糊集和模糊规则,编写模糊推理和模糊控制算法。
模糊推理算法用于根据输入变量和模糊规则进行推理,生成模糊的输出变量;模糊控制算法用于将模糊的输出变量转化为具体的控制力。
5.调试和优化:根据系统的实际情况,调试和优化模糊PID控制器的参数。
可以通过试错法或专家经验等方式对模糊集、模糊规则和模糊函数等进行调整,以达到较好的控制效果。
6.实施和验证:将调试完成的模糊PID控制器应用到实际系统中,并进行验证。
通过监控系统的实际输出和期望输出,对模糊PID控制器的性能进行评估和调整。
总结:模糊PID控制是一种将模糊逻辑引入PID控制的方法,能够有效地提高系统的性能和鲁棒性。
设计模糊PID控制器的步骤主要包括确定系统模型和控制目标、设计模糊控制器的输入输出变量、确定模糊集和模糊规则、编写模糊推理和模糊控制算法、调试和优化以及实施和验证。
通过这些步骤,可以设计出较为优化的模糊PID控制器来实现系统的控制。
无刷直流电机模糊pid控制器的simulink设计在控制系统中,PID控制器是最常见且广泛应用的控制器之一,它通过调节比例项、积分项和微分项来实现对系统的控制。
而模糊控制器则是一种基于模糊逻辑的控制器,能够处理系统模型非线性、参数变化较大或难以精确建模的情况。
将PID控制器与模糊控制器相结合,可以充分发挥各自的优势,提高系统的控制性能。
在Simulink中设计无刷直流电机模糊PID控制器,首先需要建立电机模型。
电机模型可以通过数学建模或直接使用Simulink中的电机模型来实现。
接下来,需要设计PID控制器和模糊控制器。
PID控制器的参数可以通过经验法则、试错法或自整定法等方法进行调节,以获得合适的控制效果。
模糊控制器的设计需要确定模糊集合、模糊规则库和模糊推理方法,以实现对系统的模糊控制。
设计无刷直流电机模糊PID控制器的Simulink模型时,可以按照以下步骤进行:1. 建立电机模型:选择合适的直流电机模型,包括电机的电气特性、机械特性和控制接口等。
2. 设计PID控制器:设置PID控制器的比例、积分和微分参数,通过模拟和调节,使得系统的响应速度、稳定性和抗干扰能力达到要求。
3. 设计模糊控制器:确定模糊控制器的模糊集合、模糊规则库和模糊推理方法,设置模糊控制器的输入输出变量和模糊规则。
4. 整合PID控制器和模糊控制器:将PID控制器和模糊控制器串联或并联,根据系统的要求和性能指标来设计控制器的整体结构。
5. 仿真验证:在Simulink中进行仿真验证,通过模拟系统的运行情况和控制效果,来评估控制器的性能和稳定性。
通过以上步骤的设计和仿真验证,可以得到一个合理、有效的无刷直流电机模糊PID控制器的Simulink模型。
在实际应用中,可以根据系统的实际情况和性能要求,进一步优化控制器的参数和结构,以实现更好的控制效果。
同时,不断的实验和调试,能够进一步提高控制器的稳定性和鲁棒性,确保系统的可靠性和性能的提升。
模糊PID控制器设计PID控制器是一种常用的自动控制算法,广泛应用于各种工业过程中。
在实际应用过程中,由于系统的复杂性和非线性等原因,常常需要设计模糊PID控制器来提高系统的鲁棒性和控制性能。
1.确定系统的控制目标和性能指标:首先需要明确系统的控制目标,例如稳定性、响应速度、抗扰性等,然后确定对应的性能指标,例如超调量、调整时间、稳态误差等。
2.建立模糊控制规则库:根据系统的特性和控制目标,设计一套模糊控制规则库。
规则库一般包括模糊化、模糊规则以及解模糊化三个部分。
-模糊化:将输入目标和输入量经过模糊化,得到模糊量化值。
常见的模糊化方法有隶属函数法和三角函数法等。
- 模糊规则:根据经验规则和专家知识,设计一系列的模糊规则。
模糊规则一般采用if-then的形式,其中if部分是输入量模糊化后的模糊量化值,then部分是输出量的模糊量化值。
-解模糊化:将模糊量化值转化为具体的控制量。
常见的解模糊化方法有最大值法、加权平均法和中心平均法等。
3.设计模糊推理机制:模糊控制器的核心是模糊推理机制,通过模糊推理机制来根据输入的模糊量化值和模糊规则库来得到输出的模糊量化值。
常见的模糊推理机制有模糊与运算和模糊或运算等。
4.调整模糊PID控制器参数:根据系统的特性和性能指标,通过试验或者仿真的方法,对模糊PID控制器的参数进行优化调整。
一般可以采用遗传算法、粒子群算法等优化算法来进行参数调整。
5.实时控制和优化:将设计好的模糊PID控制器实时应用于控制系统中,并根据系统的反馈信号对控制器进行实时优化和参数调整,以达到更好的控制性能。
模糊PID控制器相比传统的PID控制器具有更好的鲁棒性和适应性,可以应对各种复杂、非线性的工业控制系统,提高控制精度和控制性能。
在实际应用中,需要根据具体的系统特性和性能需求来设计合适的模糊PID控制器,并经过实验和调整来优化控制效果。
同时,也需要考虑到计算复杂度和实时性等因素,确保控制系统的稳定性和可靠性。
收稿日期:2006-09-29作者简介:曾喜娟(1975—),女(汉),福建莆田人,黎明职业大学电子工程系助教,主要从事电子及电气自动化方面的研究。

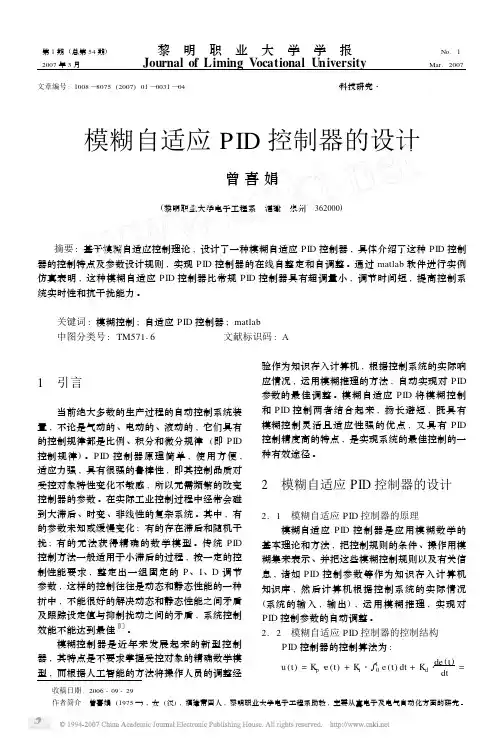

文章编号:1008—8075(2007)01—0031—04・科技研究・模糊自适应PID 控制器的设计曾喜娟(黎明职业大学电子工程系 福建 泉州 362000)摘要:基于模糊自适应控制理论,设计了一种模糊自适应PID 控制器,具体介绍了这种PID 控制器的控制特点及参数设计规则,实现PID 控制器的在线自整定和自调整。
通过matlab 软件进行实例仿真表明,这种模糊自适应PID 控制器比常规PID 控制器具有超调量小,调节时间短,提高控制系统实时性和抗干扰能力。
关键词:模糊控制;自适应PID 控制器;matlab 中图分类号:TM57116 文献标识码:A1 引言当前绝大多数的生产过程的自动控制系统装置,不论是气动的、电动的、液动的,它们具有的控制规律都是比例、积分和微分规律(即PID 控制规律)。
PID 控制器原理简单,使用方便,适应力强,具有很强的鲁棒性,即其控制品质对受控对象特性变化不敏感,所以无需频繁的改变控制器的参数。
在实际工业控制过程中经常会碰到大滞后、时变、非线性的复杂系统。
其中,有的参数未知或缓慢变化;有的存在滞后和随机干扰;有的无法获得精确的数学模型。
传统PID 控制方法一般适用于小滞后的过程,按一定的控制性能要求,整定出一组固定的P 、I 、D 调节参数,这样的控制往往是动态和静态性能的一种折中,不能很好的解决动态和静态性能之间矛盾及跟踪设定值与抑制扰动之间的矛盾,系统控制效能不能达到最佳〔1〕。
模糊控制器是近年来发展起来的新型控制器,其特点是不要求掌握受控对象的精确数学模型,而根据人工智能的方法将操作人员的调整经验作为知识存入计算机,根据控制系统的实际响应情况,运用模糊推理的方法,自动实现对PID 参数的最佳调整。
模糊自适应PID 将模糊控制和PID 控制两者结合起来,扬长避短,既具有模糊控制灵活且适应性强的优点,又具有PID 控制精度高的特点,是实现系统的最佳控制的一种有效途径。
关于模糊PID控制器的应用设计模糊PID控制器是一种能够对系统进行自动调节的控制器,它能够根据系统的不确定性和非线性特性进行自适应调节,从而实现更精确的控制。
模糊PID控制器的应用非常广泛,可以用于各种工业过程的控制,例如温度控制、速度控制和压力控制等。
在设计模糊PID控制器的应用时,需要进行以下几个步骤:1.系统建模:首先需要对所控制的系统进行建模,包括收集和分析系统的输入输出数据。
通过这些数据可以获得系统的数学模型,有助于后续的控制器设计。
2. 设计模糊控制器:设计模糊控制器的关键是确定输入和输出的隶属函数,以及规则库。
输入隶属函数一般包括误差(e)、误差变化率(de)和输出变化率(du)等,输出隶属函数则表示系统的控制输出。
规则库是根据经验确定的,它包含了一系列的if-then规则,用于决定输出量。
例如,如果误差较大且误差变化率较小,则输出量增大。
3.系统优化:通过实际控制试验,对模糊PID控制器进行调试和优化。
调试的目标是使系统的性能达到设计要求,例如精度、稳定性和响应速度等。
4.系统应用:将优化后的模糊PID控制器应用于实际系统,观察和分析控制效果。
如果效果良好,则可以继续应用到实际工程中。
模糊PID控制器的应用可以提供精确的控制效果,并且对于一些非线性系统和不确定性的系统具有良好的鲁棒性。
例如,在温度控制中,模糊PID控制器可以自动调节加热功率和冷却功率,使得温度能够稳定地控制在设定值附近。
在速度控制方面,模糊PID控制器可以根据不同的工况和负载变化自动调整电机的转速,确保控制精度和性能。
然而,模糊PID控制器也存在一些局限性。
首先,模糊PID控制器的设计需要大量的经验和试验,对于一些复杂的系统,设计可能较为困难。
其次,模糊PID控制器对于系统的建模要求较高,需要事先对系统有一定的了解和分析。
综上所述,模糊PID控制器是一种实用的控制器,具有广泛的应用前景。
在应用设计过程中,需要进行系统建模、模糊控制器设计、系统优化和系统应用等步骤,并注意控制器设计的可行性和稳定性。
模糊自适应PID控制器的设计模糊自适应PID 控制器的设计一、 模糊自适应原理模糊控制是以模糊集合论、模糊语言变量和模糊逻辑推理为基础的一种计算机控制方法,作为智能控制的一个重要分支,在控制领域获得了广泛应用,模糊控制与传统控制方式相比具有以下突出优点: ·不需要精确的被控对象的数学模型;·使用自然语言方法,控制方法易于掌握; ·鲁棒性好,能够较大范围的适应参数变化; ·与常规PID 控制相比,动态响应品质优良。
常规模糊控制器的原理如图1所示:图1 模糊控制系统框图PID 控制规律:101()[()()()]p D I du t k e t e t dt T e t T dt=++⎰式中:p k---比例系数;I T---积分时间常数;D T---微分时间常数。
在工业生产中过程中,许多被控对象随着负荷变化或干扰因素影响,其对象特性参数或结构发生改变。
自适应控制运用现代控制理论在线辨识对象特征参数,实时改变其控制策略,使控制系统品质指标保持在最佳范围内,但其控制效果的好坏取决于辨识模型的精确度,这对于复杂系统是非常困难的。
因此,在工业生产中过程中,大量采用的仍然是PID 算法,PID 参数的整定方法很多,但大多数都以对象特性为基础。
随着计算机技术的以展,人们利用人工智能的方法将操作人员的调整经验作为知识存入计算机中,根据现场实际情况,计算机能自动调整PID 参数,这样就出现了智能PID.这种控制器把古典的PID 控制与先进的专家系统相结合,实现系统的最佳控制。
这种控制必须精确地确定模型,首先将操作人员长期实践积累的经验知识用控制然后运用推理便可对PID参数实现最佳调整。
由于操作者经验不易精确描述,控制过程中各种信号量及评价指标不易定量表示,模糊理念是解决这一问题的有效途径,所以人们运用学的基本理论和方法,把规则的条件、操作用模糊集表示,并把这些模糊有关信息作为知识存入计算机知识库中,然后计算机根据控制系统的实际响应情况,运用模糊推理,即可自动实现对PID参数的最佳调整,这就是模糊自适应PID控制,目前模糊自适应PID 控制器有多种结构,但其工作原理基本一致。
一种遗传算法优化模糊PID控制器的设计与仿真遗传算法是一种模拟生物进化过程的优化算法,通过模拟生物的自然选择和遗传交叉等过程,不断优化目标函数,达到寻找最优解的目的。
PID控制器是最常用的控制器之一,但是其参数的调节通常需要依靠经验或者试错法。
利用遗传算法优化模糊PID控制器的设计可以大大减少这种调参的耗时,并且可以获得更优的控制效果。
首先,在设计模糊PID控制器前,我们需要明确控制对象的模型和控制目标。
控制对象可以是任何具有反馈机制的系统,如机械控制系统、电子控制系统等。
控制目标可以是任何我们希望达到的状态,比如保持温度稳定、保持速度恒定等等。
接下来,我们需要确定需要优化的PID控制器的参数范围。
PID控制器有三个参数:比例增益Kp、积分增益Ki和微分增益Kd。
我们需要确定这三个参数的合理取值范围。
一般情况下,Kp和Ki的范围可以在0到10之间,而Kd的范围也可以在0到10之间。
然后,我们需要定义适应度函数。
适应度函数用于衡量每个个体的优劣程度。
在模糊PID控制器的设计中,适应度函数可以是控制器的误差指标,比如稳态误差、超调量等等。
我们希望优化的结果是最小化这些指标,因此适应度函数应该是一个相反的函数。
接下来,我们需要确定遗传算法的参数。
遗传算法的参数包括种群大小、交叉率、变异率等等。
种群大小决定了算法的空间大小,一般情况下设为几十到几百个个体。
交叉率和变异率决定了交叉和变异的概率,一般情况下设为0.8和0.1然后,我们需要编写遗传算法的代码。
遗传算法的代码可以使用任何编程语言来实现,如Python、Matlab等等。
在编写代码时,我们需要注意以下几点:首先,需要实现种群的初始化,可以使用随机数生成初始种群;其次,需要实现适应度函数的计算,根据控制目标计算每个个体的适应度;最后,需要实现选择、交叉和变异的操作,并根据适应度函数进行优化。
最后,我们需要进行仿真实验。
在仿真中,我们可以使用Matlab或者其他仿真软件来搭建控制对象的模型和控制系统,并将优化后的PID控制器与传统PID控制器进行比较。
模糊pid控制规则表引言在控制系统中,PID(比例、积分、微分)控制器是一种常用的控制器,用于调节和稳定系统的输出。
PID控制器根据误差信号的大小和变化率来调节系统的输入,以使系统的输出接近期望值。
然而,有些情况下,系统的模型未知或难以建模,这就需要采用模糊PID控制来处理。
什么是模糊PID控制模糊PID控制是一种基于模糊逻辑的控制方法,它将模糊逻辑与PID控制器相结合,以解决模型不确定或难以建模的问题。
模糊PID控制器通过将输入和输出变量模糊化,将模糊规则与PID控制器相结合,实现对系统的控制。
模糊PID控制规则表的设计模糊PID控制规则表是模糊PID控制器的核心部分,它定义了模糊逻辑和PID控制器之间的映射关系。
规则表由一系列模糊规则组成,每个模糊规则定义了一个输入模糊集合和输出模糊集合之间的映射关系。
输入模糊集合输入模糊集合是将输入变量模糊化后得到的模糊集合,它用来描述输入变量的状态。
输入模糊集合通常由一组模糊集合函数构成,每个模糊集合函数表示输入变量在某个状态下的隶属度。
例如,对于温度控制系统,输入变量可以是温度,输入模糊集合可以包括“冷”、“温暖”和“热”等模糊集合函数。
输出模糊集合输出模糊集合是将输出变量模糊化后得到的模糊集合,它用来描述输出变量的状态。
输出模糊集合通常由一组模糊集合函数构成,每个模糊集合函数表示输出变量在某个状态下的隶属度。
例如,对于温度控制系统,输出变量可以是加热功率,输出模糊集合可以包括“低”、“中”和“高”等模糊集合函数。
模糊规则模糊规则定义了输入模糊集合和输出模糊集合之间的映射关系。
每个模糊规则由一个条件部分和一个结论部分组成。
条件部分由若干输入模糊集合的组合构成,结论部分由一个输出模糊集合表示。
例如,对于温度控制系统,一个模糊规则可以是:“如果温度冷且温度变化率大,则加热功率高”。
模糊PID控制规则表的设计步骤设计模糊PID控制规则表的一般步骤如下:1.确定输入变量和输出变量,以及它们的模糊集合。
模糊PID控制算法模糊控制是一种基于模糊逻辑的控制策略,可以在一定程度上解决传统PID控制在复杂、非线性系统中的不足。
模糊PID控制算法是将传统PID控制与模糊控制相结合的一种控制方法。
模糊控制通过模糊集合、模糊规则和模糊推理等概念来进行控制决策,将模糊集合表示为隶属度函数的形式。
在模糊PID控制中,输入信号和输出信号被表示为模糊集合,以反映系统的模糊特性。
1.设计模糊控制器的输入和输出变量,以及它们的模糊集合。
输入变量常根据控制系统的误差、误差变化率和积分误差来选取,输出变量为控制器输出。
2.设计模糊规则库。
根据经验和专家知识,建立模糊规则库,其中规则的形式是:“如果...,那么...”。
规则库中的模糊规则由若干模糊规则组成,每条规则都包含一个模糊逻辑表达式。
3.构建模糊推理机制。
模糊推理是模糊控制的核心,它是根据输入信号的隶属度函数和模糊规则库来获得输出信号的过程。
常见的模糊推理方法有最大隶属度法、最小隶属度法和平均隶属度法。
4.确定模糊控制器的输出。
通过模糊推理机制计算出的输出隶属度函数,用去模糊化方法将其转化为实际的控制量。
5.将模糊控制器输出与系统输出进行比较,计算误差,并利用PID控制算法进行调整产生新的控制量。
1.能够处理非线性系统。
由于模糊控制具有非精确性和模糊性,可以更好地适应非线性系统的特性。
2.具有适应性。
模糊PID控制算法具有自适应调节的能力,可以针对不同的系统和工况进行自动调整。
3.具有鲁棒性。
模糊控制通过引入模糊集合和模糊规则来处理噪声和干扰,提高了控制系统的鲁棒性。
4.高效性能。
模糊PID控制算法结合了PID控制的优点,能够在快速响应和稳定控制之间找到一个平衡。
然而,模糊PID控制算法也存在一些不足之处:1.设计复杂度高。
模糊PID控制需要设计模糊集合、模糊规则库和模糊推理机制,设计过程较为复杂,需要专业的知识和经验。
2.性能依赖于模糊规则。
模糊控制的性能很大程度上依赖于模糊规则的设计和选择,不合理的规则设计可能导致控制性能下降。
模糊自整定PID控制器设计摘要本文主要研究的是有关模糊自整定PID控制器的设计与仿真,其中涉及到模糊控制,PID控制器,参数自整定三个领域的相关内容。
首先,我们先讨论了模糊控制的原理,历史和它的发展趋势,然后介绍了常规PID控制器和自整定算法的一些内容,最后,结合上述两种控制器的优点,设计出一种基于模糊推理的参数自整定模糊PID控制器。
模糊控制器是把专家的PID参数整定经验总结成模糊控制规则,然后形成模糊控制查询表,模糊控制过程实际上就是一个查表的过程。
模糊控制对具有非线性,时变性,较大的随机干扰等不具有精确的数学模型的控制系统具有较好的控制效果。
而PID参数整定方法是最基本的也是最常用的方法被广泛的应用于各个领域。
将两者有效的结合形成的模糊自整定PID控制器,它的简单性和可实施性是现而易见的。
本文将这种模糊自整定PID控制器应用于带有时滞的二阶系统中并将其同Z-N整定方法,临界灵敏度等常规PID整定方法进行比较。
结果表明,这种控制算法的控制效果明显好于传统的方法。
关键词:模糊控制,PID控制,参数自整定,隶属函数Design of Fuzzy Self-tuning PID Controlle rAbstractIn this paper, the design and simulation of a self-turning fuzzy PID type controller is proposed. The fuzzy control, PID controller and parameters self-turning are described.Firstly, the principle, history and developing trend of fuzzy control are discussed. Secondly, the conventional PID controller and self-turning are introduced. Finally, a self-turning PID controller based on fuzzy inferences is designed by combining the advantages of first one with a second one.A fuzzy controller is built based on the expert’s experiences, then it is changed into an inquiry table. The process of the fuzzy control practically inquires the table. The fuzzy control is good at the inexactly mathematical model such as non-linear, time-variant systems and so on. PID self-turning is the basest and most-used. After attaining the PID self-turning to the fuzzy controller, it is obvious that this method is simple and feasible.In this paper, the fuzzy control PID controller is used to a two-order plus time delay system. Simulation results show that the algorithm has better performance than traditional methods.Keywords Fuzzy control, PID control, self-turning, membership function目录第一章绪论 (1) (1) (1) (2)PID控制算法的基本理论 (3)PID控制器参数整定 (4) (4)第二章模糊控制概述 (4) (4) (5) (5) (6) (9) (9) (10) (12) (16) (18) (19) (20) (22)第三章PID控制原理极其参数自整定概述 (23) (23) (24) (26) (29) (32)第四章模糊自整定PID控制器设计 (35) (35) (36)第五章仿真与分析 (46) (46) (46)小结 (51)第六章结束语 (52)谢辞 (53)参考文献 (54)第一章绪论PID控制是最早发展起来的控制策略之一,由于其算法简单,鲁棒性好和可靠性高,被广泛应用于工业过程控制,至今仍有90%控制回路具有PID结构。
模糊PID控制器设计和仿真步骤:各变量隶属度函数的确定第一步:各变量隶属度函数的确定1、 用于PID 参数调整的模糊控制器采用二输入三输出的形式。
该控制器是以误差E 和误差变化率EC 作为输入,PID 控制器的三个参数P、I、D 的修正△KP、△KI、△KD 作为输出,如图1;2、 取输入E 和EC 和输出△KP、 △KI、△KD 模糊子集为{NB,NM,NS,ZO,PS,PM,PB},其论域为[-6,6],量化等级为{-6,-5,-4,-3,-2,-1,0,1,2,3,4,5,6};如图23、 在模糊逻辑工具箱的隶属度函数编辑器中,选择输入量E,EC 隶属函数为高斯型(gaussmf),输出△KP、△KI、△KD 的隶属函数为三角形(trimf),如图2和3。
图1图2图3第二步:根据图4规则建立模糊规则表,如图5:图4图5第三步:设置参数:与方式与方式 (And method)为min ;或方式(Or method)为max ;推理推理 (Implication)为min ;合成;合成 (Aggregation)为max ;去模糊(Defuzzification)为重心平均法(centroid )。
)。
第四步:保存该FIS 文件,取名为FuzzyPID.fis第五步:在MA MATLABTLAB 的M 文件编辑器里建立一个名为FuzzyPID.m 的文件,其内容为:martrix=readfis (‘Fuzzypid.fis ’),并运行。
,并运行。
第六步:打开SIMULINK ,新建一个Model ,选择一个Subsystem ,在其中编辑模块,如图6,并设置模糊化因子KE=KEC=0.01,解模糊因子KP=0.5,KI=KD=0.01,并在Fuzzy Logic Controller 模块的Parameters 中输入readfis('FuzzyPID.fis'):图6第七步:返回到新建的Model 中,按照如图7所示建立模糊PID 控制器,其中,控制器,其中,PID PID 初始值为KP0=20,KI0=1.35,KD0=3.7,传递函数为:图7第八步:保存为FuzzyPID.mdl 并运行。
模糊PID控制器o引言:PID控制作为一种典型的传统反馈控制器,以其结构简单,易于实现和鲁棒性好等特点在工业过程控制中广泛应用。
但是传统PID控制器的参数需要被控对象的数学模型来进行调整,而控制过程中的滞后性、控制参数的非线性和高阶陛增加了对Kp、Ki、Kd三个参数的调整难度。
所以对确定的控制系统通过复杂的计算后,其三个参数的值在控制运行中一般是固定的,不易进行在线的调整。
而在实际的工业生产过程中,许多被控对象受到负荷变化和干扰因素的作用,其对象参数的特征和结构易发生改变,这就需要对参数进行动态的调整。
同样因为被控系统的复杂性和不确定性,其精确的数学模型难以建立,甚至无法建立模型,所以需要利用模糊控制技术等方法来解决。
模糊PID无需考虑被控系统的模型,而只根据其误差e和误差变化ec等检测数据来自适应调整Kp、Ki、Kd的值,最终使被控系统处于稳定工作态。
1、传统PID控制器:PID参数模糊自整定是找出PID中3个参数与e和ec之间的模糊关系,在运行中通过不断检测e和ec,根据模糊控制原理来对3个参数进行在线修改,以满足不同e和ec时对控制参数的不同要求,而使被控对象有良好的动稳态性能。
从系统的稳定性、响应速度、超调量和稳态精度等方面来考虑Kp,Ki,Kd的作用如下:(1)比例系数Kp的作用是:加快系统的响应速度,提高系统的调节精度。
Kp越大,系统的响应速度越快,系统的调节精度越高,但易产生超调,甚至导致系统不稳定;Kp取值过小,则会降低调节精度,使响应速度缓慢,从而延长调节时间,使系统静态、动态特性变坏。
⑵积分作用系数Ki的作用是:消除系统的稳态误差。
Ki越大,系统的稳态误差消除越快,但Ki过大,在响应过程的初期会产生积分饱和现象,从而引起响应过程的较大超调;若Ki过小,将使系统稳态误差难以消除,影响系统的调节精度。
(3)微分作用系数Kd的作用是:改善系统的动态特性。
其作用主要是能反应偏差信号的变化趋势,并能在偏差信号值变得太大之前,在系统中引入一个有效的早期修正信号,从而加快系统的动作速度,减少调节时间。
2、模糊PID参数自整定控制器设计2.1控制器结构:2.2模糊化由PID各个参数对系统的影响得到:(a) 当误差|e|较大时,说明误差的绝对值较大, 不论误差的变化趋势如何, 都应该考虑控制 器的Kp 取较大值,以提高响应的快速性; 而为防止因为|ec|瞬时过大,kd 应该取较小的值; 为控制超调,ki 也应该取值很小。
(b) 当误差|e|在中等大小时,为保证系统的相应速度并控制超调, 应减小Kp , Ki 值应增大,Kd 应适中。
(c) 当误差|e|较小时,为保证系统具有良好的稳态特性,应加大Kp 、Ki 的取值,同时为避免产生振荡,Kd 的取值应该和|ec|联系起来。
模糊PID 控制根据系统运行的不同状态, 考虑Kp Ki 、Kd 三者的关联,根据工程经验设计模糊整定这三个参数,选择输入语言变量为误差e 和偏差变化率ec ,语言变量值取{NB ,NM NS 0,PS, PM ,PB }七个模糊值;选择输出语言变量为△ ©,△ Ki ,△ Kd 语言变量值也取{NB ,NM NS 0,PS, PM ,PB }七个模糊值,建立△ Kp ,△ Ki ,△ Kd 的模糊规则。
2.3设计模糊控制器在MATLAB 命令空间输入fuzzy ,弹出对话框,然后进行设置,如图:FIS Name :zhmengkongzFIS Type :mamdaniAnd method min 仃Current VariableOr methodmax▼ NameeType 庶ar 虫七input[-3 3]kmplicatiormin仃Aggrcgcriionmax亍Defuzzificertio ncertroid仃HedpCloseSystem '*zhinBngkcngz"; 2 inpifts, 3 outputs, and 49『(Jew设置为两输入三输出结构。
