稳压二极管电路和稳压二级管稳压电路原理分析 2

稳压二极管的工作原理基于稳压二极管的稳压电路图简单的说，（稳压二极管）其实就是利用（二极管）反向击穿后在继续增加（电流）的情况下二极管两端电压保持不变特性制成的二极管。

就普通二极管而言反向击穿不可恢复，稳压二极管则相反。

稳压电路上图是稳压二极管组成的最简单的稳压电路，输入10V直流电压，输出约6V左右输出电压，利用欧姆定律我们可以很容易的计算各元件的取值。

假定需要输出6V，5ma稳压管的稳压值选取6V左右，稳压管的额定电流大于5MA即可，我们可以用10V-6V(稳压二极管稳压值)=4V 也就是说有4V的电压加在了与稳压管串联的（电阻）上，我们用4V/5ma=800欧电阻。

实际选取1K电阻就可以得到6V左右电压。

下面我们来I简单的分析一下这个简单的电路，当输入电压升高时，负载RL的电压也会随之升高，稳压二极管电流增大，由于其电压不变为6V所以多余的电流以电压形式加在电阻R上，形成稳压。

当输出电压不变负载电流加大时，电阻R上的电流，压降随之增大。

负载电压下降，此时稳压管中的电流急剧下降，使R上的压降随之减小从而保持R上的压降基本不变，使负载电压趋于稳定。

上图稳压电路由于稳压精度及输出电流等弊端目前已经很少使用，但是此电路诠释了稳压二极管的（工作原理）。

为了提高输出电流人们把稳压二极管与三极管结合形成如下串联型稳压电路：稳压二极管扩流电路由此电路可知三极管B极被固定为6V,由于BE间存在0.7V左右压降所以此电路输出约5.3V的电压，由于负载RL与三极管E极相连接，构成射极跟随器，所以只要UB固定不变，输出电压就会基本保持不变。

常用的78系列稳压器就采用这种原理，只不过将电压的波动取样，取调整三极管B极，控制输出电压。

上述两种稳压电路已经淘汰，目前我们可以采用78系列三端稳压器，也可以采用LM2596等高新能稳压器件进行稳压。

所以稳压二极管现在有了如下应用。

保护在mos管G极S极连接适当稳压二极管，当GS电压超过GS击穿电压时稳压二极管导通，电压被牵制在稳压稳压二极管的稳压值上，从而保护MOS管不被击穿。

稳压二极管稳压电路原理稳压二极管稳压电路是一种应用广泛的电子电路，用于稳定电压输出。

它的工作原理是通过利用二极管的特性，在电路中引入稳压二极管，使得在输入电压变化的情况下，输出电压保持稳定。

稳压二极管是一种特殊的二极管，也称为Zener二极管。

它在反向击穿电压下，可以在电路中产生一个恒定的稳定电压。

在常见的稳压二极管中，Zener二极管的击穿电压通常在2V到200V之间，可以根据具体的应用需求进行选择。

稳压二极管稳压电路可以分为串联型和并联型两种。

串联型稳压电路是将稳压二极管与负载电阻串联连接，以实现稳压的目的。

并联型稳压电路是将稳压二极管与负载电阻并联连接，同样可以实现稳压功能。

在串联型稳压电路中，当输入电压超过稳压二极管的击穿电压时，稳压二极管进入击穿状态，使电路中的电流通过二极管和负载电阻，从而产生稳定的输出电压。

通过合理选择稳压二极管的击穿电压和负载电阻的阻值，可以得到所需的输出电压。

在并联型稳压电路中，稳压二极管与负载电阻并联连接，形成一个分流电路。

当输入电压变化时，稳压二极管会自动调节其反向电流，以保持稳定的输出电压。

与串联型稳压电路相比，并联型稳压电路更适合用于大电流输出的情况。

稳压二极管稳压电路的一个重要参数是稳压系数，用来描述稳压二极管在击穿电压下的电压稳定性。

稳压系数越小，稳压性能越好。

一般来说，稳压二极管的稳压系数在5%到10%之间。

稳压二极管稳压电路在实际应用中具有广泛的用途。

例如，在电源电路中，稳压二极管可用于稳定输出电压，保护后续电路不受输入电压的波动影响。

在测量仪器中，稳压二极管可用于提供精确的参考电压。

此外，稳压二极管还可以用于保护其他电子元件，如集成电路和传感器，免受电压过高的损害。

稳压二极管稳压电路是一种简单而有效的电子电路，可以实现稳定的电压输出。

通过合理选择稳压二极管和负载电阻的参数，可以满足不同应用的需求。

稳压二极管稳压电路在电源、测量仪器和其他电子设备中得到广泛应用，发挥着重要的作用。

稳压二极管稳压电路
稳压二极管稳压电路是一种常见的电子元件，用于稳定电路中的电压。

在电子设备中，稳压电路扮演着至关重要的角色，可以有效地保护电路中的其他元件，提高电路的稳定性和可靠性。

稳压二极管是一种特殊的二极管，其工作原理是利用二极管的导通特性来实现电压的稳定。

当输入电压发生波动时，稳压二极管会自动调节其导通状态，使输出电压保持在一个稳定的值。

这种稳压原理使得稳压二极管在各种电子设备中得到广泛应用。

稳压二极管稳压电路一般由稳压二极管、滤波电容和负载电阻等元件组成。

稳压二极管的工作电压范围取决于其材料和结构，常见的有5V、12V等规格。

滤波电容用于平滑电路中的电压波动，负载电阻则用于限制电流，保护稳压二极管。

在实际电路设计中，稳压二极管稳压电路的选择要根据具体的需求和应用场景来确定。

不同规格的稳压二极管适用于不同的工作电压范围，因此在选型时需要仔细考虑。

此外，电路中的其他元件如滤波电容和负载电阻也要根据实际情况进行合理搭配。

稳压二极管稳压电路还有一种常见的应用场景就是在直流电源中起到稳压作用。

直流电源常常受到电网电压波动的影响，为了保护电子设备不受损坏，需要在电源输出端加入稳压电路，以保证输出电压的稳定性。

总的来说，稳压二极管稳压电路是电子领域中一种简单而有效的电路设计方案，能够在很大程度上提高电路的稳定性和可靠性。

在实际应用中，合理选择稳压二极管和配套元件，并注意电路的设计和布局，可以更好地发挥稳压电路的作用，为电子设备的正常运行提供保障。

希望本文能够为读者对稳压二极管稳压电路有所了解，并在实际应用中发挥作用。

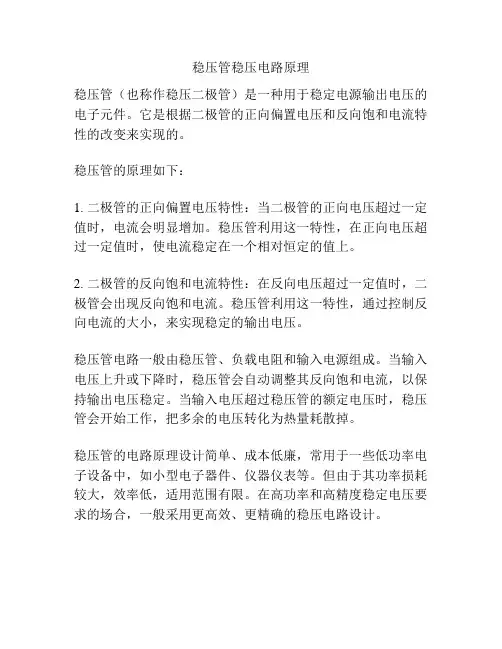

稳压管稳压电路原理
稳压管（也称作稳压二极管）是一种用于稳定电源输出电压的电子元件。

它是根据二极管的正向偏置电压和反向饱和电流特性的改变来实现的。

稳压管的原理如下：
1. 二极管的正向偏置电压特性：当二极管的正向电压超过一定值时，电流会明显增加。

稳压管利用这一特性，在正向电压超过一定值时，使电流稳定在一个相对恒定的值上。

2. 二极管的反向饱和电流特性：在反向电压超过一定值时，二极管会出现反向饱和电流。

稳压管利用这一特性，通过控制反向电流的大小，来实现稳定的输出电压。

稳压管电路一般由稳压管、负载电阻和输入电源组成。

当输入电压上升或下降时，稳压管会自动调整其反向饱和电流，以保持输出电压稳定。

当输入电压超过稳压管的额定电压时，稳压管会开始工作，把多余的电压转化为热量耗散掉。

稳压管的电路原理设计简单、成本低廉，常用于一些低功率电子设备中，如小型电子器件、仪器仪表等。

但由于其功率损耗较大，效率低，适用范围有限。

在高功率和高精度稳定电压要求的场合，一般采用更高效、更精确的稳压电路设计。

硅稳压二极管稳压电路的工作原理
硅稳压二极管（也称为稳压二极管或Zener二极管）是一种特
殊的二极管，它能够在特定电压下保持稳定的反向电压。

稳压电路通过将硅稳压二极管连接在逆向偏置模式下来实现稳压功能。

工作原理如下：
1. 硅稳压二极管具有一个固定的突破电压，称为稳定电压Vz。

当反向电压超过稳定电压时，硅稳压二极管开始导通电流。

2. 稳压电路将正极连接到稳压二极管的正向端，负极连接到稳压二极管的反向端。

这样当电路中的电压超过稳定电压时，稳压二极管开始导通，形成一条绕过负载的反向通路，以保持负载端的电压稳定。

3. 负载连接在稳压二极管的反向端，通过稳压二极管提供稳定的电压。

当电流流过负载时，稳压二极管将自动调整电流以保持负载端的电压不变。

总的来说，硅稳压二极管稳压电路通过将稳压二极管连接在反向偏置模式下，利用其特殊的电压-电流特性来实现对负载端
电压的稳定控制。

稳压二极管在电路中的作用及工作原理稳压二极管（Zener diode）是一种特殊的二极管，它能够在逆向电压达到特定的阈值后维持稳定的电压。

稳压二极管在电路中主要用于提供一定的稳定电压，以保护其他电子元件不受过高的电压破坏，或者用于产生稳定的参考电压。

以下将详细介绍稳压二极管的作用及工作原理。

1.电压稳定器：稳压二极管可以提供一个稳定的电压源，确保电路中其他元件的工作电压不会超过其耐压范围。

2.电压源调节：通过合适连接稳压二极管，可以调节输出电压的大小，使其保持稳定。

3.电压限制器：稳压二极管能够在逆向击穿时提供较低的电阻，从而起到限制电压的作用。

稳压二极管的工作原理与普通二极管相似，但其特殊之处在于具有逆向击穿的特性。

当施加在稳压二极管的正向电压小于其前向压降时，它的导通特性与普通二极管相同。

然而，当施加在稳压二极管的逆向电压超过一定的阈值时，它就进入了击穿区域。

在击穿区域中，稳压二极管会维持一个稳定的逆向电压，而其电流将呈现跨导状态，即变化微小。

1. 齐纳击穿（Zener breakdown）：在款通区域中，电场足够强以至于电子与空穴击穿。

这种击穿机制用于电压低于5.6V的稳压二极管。

2. 穿隧击穿（Avalanche breakdown）：在击穿区域中，电场足够强以至于产生高能带载荷，导致电子发生穿隧效应并击穿。

这种击穿机制用于高于5.6V的稳压二极管。

当稳压二极管处于逆向击穿状态时,它的电压将保持相对稳定，这是由于击穿电压决定了电流流过的通道的电阻。

稳压二极管的电阻通常很小，因此在选择合适的稳压二极管时需要根据实际需求来确定。

需要注意的是，稳压二极管在正向电流和逆向电流过大时会发热，因此需要根据其电流和电压特性来选择合适的散热方式，以确保其工作的稳定性和可靠性。

总结起来，稳压二极管能够提供稳定的电压源，在电路中起到保护其他元件或产生稳定参考电压的作用。

其工作原理是通过击穿机制维持一个稳定的逆向电压，具有较低的电阻特性。

第 5 课 直流稳压电路工作原理分析与理解193 1．电路分析（1）这一稳压电路的作用也是稳定电路中A 点的直流工作电压，为放大器提供稳定的直流工作电压。

（2）分析这一电路的工作原理需要运用二极管的管压降特性，当二极管导通后，其管压降是基本不变的，对于硅二极管而言这一管压降是0.6V 。

（3） VD1、VD2和VD3串联起来，直流工作电压+V 通过R1加到这三只串联二极管上，使三只二极管同时导通，这样电路中A 点的直流工作电压是3 × 0.6 = 1.8V ，而且是稳定的，达到稳定电路中A 点直流工作电压的目的。

2．电路故障分析（1）这一电路的故障分析基本思路与前面稳压电路的故障分析相同，主要分析VD1、VD2和VD3开路和击穿时的电路故障现象。

（2） VD1、VD2和VD3是串联电路，根据串联电路的特性可以方便地分析这一电路的故障。

（3）当三只二极管中有一只二极管开路时，这一串联电路就开路，不存在稳压功能，而且电路中A 点直流电压升高许多；当其中有一只二极管短路时，电路中A 点的直流电压下降0.6V ，由于A 点正常直流工作电压本来就低，因此任意一只二极管短路都将影响到放大器的正常工作。

5.4.2 稳压二极管典型稳压电路工作原理分析与理解图5-45所示是稳压二极管稳压电路。

电路中，VD1是稳压二极管；U i 是没有经过稳压的直流电压，在这一电路中是输入电压；U o 是经过这一电路稳定后的直流输出电压，其电压大小稳定。

1．电路分析（1）如果电路中没有接入稳压二极管VD1，当直流输入电压U i 大小在波动时，直流输出电压U o 也随之波动，这时直流输出电压U o 没有稳压特性。

（2）加入稳压二极管VD1之后，直流输入电压U i 经电阻R1加到VD1上，使VD1导通，根据稳压二极管特性可知，这时VD1两端的直流电压降是稳定的，这样直流输出电压U o 是稳定的，达到稳压目的。

（3）稳压二极管稳压电路中，稳压电路的直流输出电压大小就是电路中稳压二极管VD1的稳压值。

稳压二极管的工作原理稳压二极管，也称为Zener二极管，是一种特殊的二极管，它可以在特定的反向电压下保持稳定的电压输出。

稳压二极管通常用于电子电路中，用来稳定电压并保护其他元件不受过高的电压损坏。

本文将详细介绍稳压二极管的工作原理及其在电子电路中的应用。

一、稳压二极管的结构和特性。

稳压二极管的结构与普通二极管相似，但在制造工艺上有所不同。

普通二极管是通过P型半导体和N型半导体的P-N结构构成，而稳压二极管则是通过在P-N结的材料中加入特定的杂质来实现的。

这些杂质的加入使得稳压二极管在反向击穿时能够产生稳定的电压输出。

稳压二极管的特性主要包括反向击穿电压和稳定的电压输出。

反向击穿电压是指当稳压二极管的反向电压达到一定数值时，会出现击穿现象，电流急剧增加，电压基本保持不变。

而稳定的电压输出则是指在反向击穿时，稳压二极管能够保持稳定的电压输出，不受外部环境和电路变化的影响。

二、稳压二极管的工作原理。

稳压二极管的工作原理主要是基于反向击穿效应。

当稳压二极管的反向电压达到击穿电压时，P-N结中的载流子会急剧增加，电流迅速增大，电压基本保持不变。

这种反向击穿效应是稳压二极管能够稳定输出电压的关键。

稳压二极管的工作原理可以用简单的电路模型来解释。

当稳压二极管连接在电路中时，如果电压低于击穿电压，稳压二极管处于截止状态，电流很小。

一旦电压超过击穿电压，稳压二极管就会进入反向击穿状态，电流急剧增大，电压保持稳定。

这样就实现了对电路中的稳定电压输出。

三、稳压二极管的应用。

稳压二极管在电子电路中有广泛的应用，主要包括电压稳定和电压保护两个方面。

首先是电压稳定。

稳压二极管可以用来稳定电路中的电压，保证电路在一定的电压范围内工作。

例如，稳压二极管可以用在电源电路中，保证输出电压的稳定性，避免因电压波动而损坏其他元件。

其次是电压保护。

稳压二极管还可以用来保护其他元件不受过高的电压损坏。

当电路中出现过电压时，稳压二极管会进入反向击穿状态，吸收过电压，保护其他元件不受损坏。

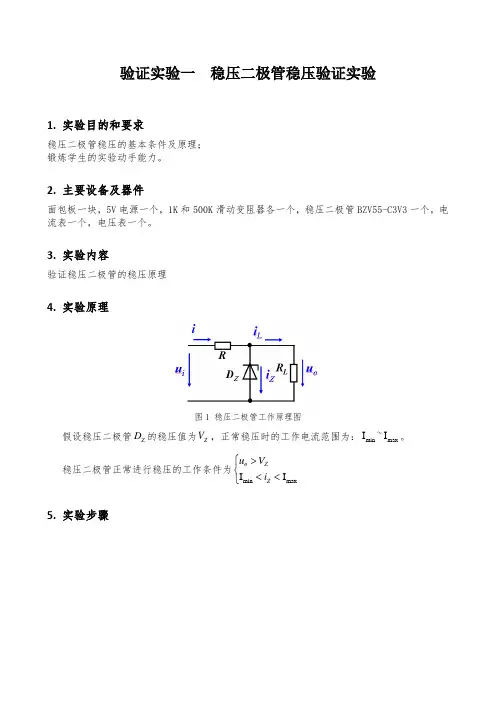

验证实验一 稳压二极管稳压验证实验
1. 实验目的和要求
稳压二极管稳压的基本条件及原理； 锻炼学生的实验动手能力。

2. 主要设备及器件
面包板一块，5V 电源一个，1K 和500K 滑动变阻器各一个，稳压二极管BZV55-C3V3一个，电流表一个，电压表一个。

3. 实验内容
验证稳压二极管的稳压原理
4. 实验原理
图1 稳压二极管工作原理图
假设稳压二极管Z D 的稳压值为Z V ，正常稳压时的工作电流范围为：min I ~max I 。

稳压二极管正常进行稳压的工作条件为min max
I I o Z
Z u V i >⎧⎨<<⎩
5. 实验步骤
图2 稳压二极管工作电路链接示意图
稳压二极管工作电路链接如图2所示。

第1步：在面包板上搭建如图2所示的稳压二极管工作电路图；
第2步：R2的值固定为500KΩ，改变R1的阻值，将测得的数据填入表1中。

R1(Ω)0100200300400500600700800900
i(mA)(计算)
Z
V(V)
Z
第3
R2(Ω)1k2k5k10k50k100k200k300k400k
i(mA) (计算)
Z
V(V)
Z
6.分析和讨论
对表1和表2中的数据进行分析和合理的解释。

（素材和资料部分来自网络，供参考。

可复制、编制，期待您的好评与关注）。

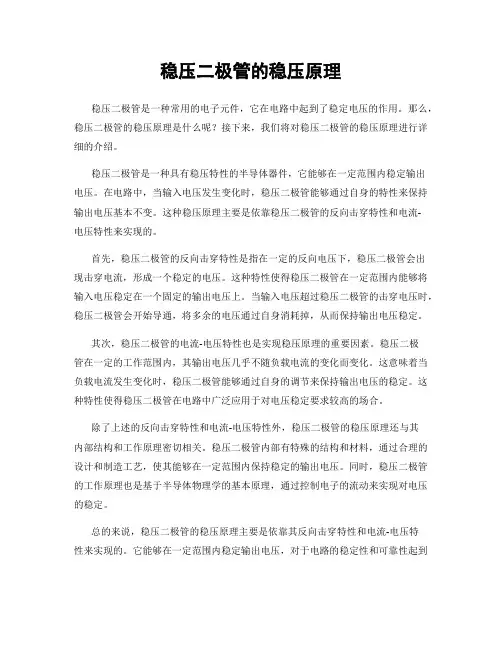

稳压二极管的稳压原理稳压二极管是一种常用的电子元件，它在电路中起到了稳定电压的作用。

那么，稳压二极管的稳压原理是什么呢？接下来，我们将对稳压二极管的稳压原理进行详细的介绍。

稳压二极管是一种具有稳压特性的半导体器件，它能够在一定范围内稳定输出电压。

在电路中，当输入电压发生变化时，稳压二极管能够通过自身的特性来保持输出电压基本不变。

这种稳压原理主要是依靠稳压二极管的反向击穿特性和电流-电压特性来实现的。

首先，稳压二极管的反向击穿特性是指在一定的反向电压下，稳压二极管会出现击穿电流，形成一个稳定的电压。

这种特性使得稳压二极管在一定范围内能够将输入电压稳定在一个固定的输出电压上。

当输入电压超过稳压二极管的击穿电压时，稳压二极管会开始导通，将多余的电压通过自身消耗掉，从而保持输出电压稳定。

其次，稳压二极管的电流-电压特性也是实现稳压原理的重要因素。

稳压二极管在一定的工作范围内，其输出电压几乎不随负载电流的变化而变化。

这意味着当负载电流发生变化时，稳压二极管能够通过自身的调节来保持输出电压的稳定。

这种特性使得稳压二极管在电路中广泛应用于对电压稳定要求较高的场合。

除了上述的反向击穿特性和电流-电压特性外，稳压二极管的稳压原理还与其内部结构和工作原理密切相关。

稳压二极管内部有特殊的结构和材料，通过合理的设计和制造工艺，使其能够在一定范围内保持稳定的输出电压。

同时，稳压二极管的工作原理也是基于半导体物理学的基本原理，通过控制电子的流动来实现对电压的稳定。

总的来说，稳压二极管的稳压原理主要是依靠其反向击穿特性和电流-电压特性来实现的。

它能够在一定范围内稳定输出电压，对于电路的稳定性和可靠性起到了重要的作用。

因此，在实际的电子设计和应用中，稳压二极管是一种非常重要的电子元件，我们需要充分理解其稳压原理，并合理应用于电路设计中。

通过以上的介绍，相信大家对稳压二极管的稳压原理有了更深入的了解。

稳压二极管作为一种常用的电子元件，在电子电路中具有重要的作用，我们需要深入学习和理解其原理，以便更好地应用于实际的电路设计中。

稳压二极管工作原理、参数、稳压电路设计方法图文说明常见稳压二极管如图1.14 所示。

(a) 实物图(b) 图形和文字符号图1.14 常见稳压二极管1.稳压二极管工作原理加在二极管上的反向电压如果超过二极管的承受能力，二极管就要击穿损毁。

但是有一种二极管，它的正向特性与普通二极管相同，而反向特性却比较特殊：当反向电压加到一定程度时，虽然管子呈现击穿状态，通过较大电流，却不损毁，并且这种现象的重复性很好；反过来看，只要管子处在击穿状态，尽管流过管子的电在变化很大，而管子两端的电压却变化极小，该二极管起到了稳压作用。

这种特殊的二极管叫稳压管，其实物如图1.14所示，它的特性曲线和符号如图1.15所示，其正向特性曲线与普通二极管相似，而反向击穿特性曲线很陡。

在正常情况下稳压管工作在反向击穿区，由于曲线很陡，反向电流在很大范围内变化时，端电压变化很小，因而具有稳压作用。

图中的U Z表示反向击穿电压，当电流的增量△I Z很大时，只引起很小的电压变化，即△U Z变化很小。

图1.15 稳压二极管符号及伏安特性曲线2.稳压管的主要参数⑴稳定电压指稳压管通过规定的测试电流时，稳压管两端的电压值。

由于制造工艺的原因，同一型号管子的稳定电压有一定的分散性。

⑵稳定电流I Z指稳压管的工作电压等于稳定电压时通过管子的所需最小电流。

低于此值，无稳压效果；高于此值，只要不超过最大工作电流I ZM 均可以正常工作，且电流越大，稳压效果越好。

⑶动态电阻 指稳压管两端电压变化量与相应电流变化量的比值，即：ZZ Z I U r ∆∆= 稳压管稳压性能的好坏，可以用它的动态电阻r Z 来表示。

稳压管的反向特性曲线愈陡，则动态电阻愈小，稳定效果愈好。

⑷最大工作电流I ZM 和最大耗散功率P ZM最大工作电流I ZM 指管子允许通过的最大电流。

最大耗散功率P ZM 等于最大工作电流I ZM 和他对应的稳定电压U Z 的乘积，它是由管子的温升所决定的参数。

二极管稳压电路原理
在电子电路中，稳压电路起着非常重要的作用，它可以保持输出电压的稳定性，使电路中的其他元件能够在一个稳定的工作电压下正常工作。

而二极管稳压电路作为一种常见的稳压电路，具有简单、可靠、成本低等优点，在实际应用中得到了广泛的应用。

二极管稳压电路的原理主要是利用二极管的正向导通特性和反向截止特性来实
现对输入电压的稳压。

在二极管稳压电路中，一般会采用稳压二极管或者普通二极管与稳压管结合的方式来实现稳压功能。

稳压二极管是一种特殊的二极管，它的特点是在一定的正向电压下，其正向漏
电流变化很小，因此可以在一定程度上稳定输出电压。

而普通二极管与稳压管结合的方式则是通过二极管的正向导通特性和稳压管的反向截止特性来实现稳压功能。

当输入电压发生变化时，二极管的导通电压也会发生变化，从而使稳压管的工作状态发生变化，以维持输出电压的稳定性。

在二极管稳压电路中，一般会加入一个限流电阻，以限制稳压管的工作电流，
从而保护稳压管不会过载损坏。

此外，还可以加入滤波电容来减小输出电压的纹波，提高稳压电路的稳定性。

二极管稳压电路的原理虽然相对简单，但是在实际应用中需要根据具体的电路
要求选择合适的二极管和稳压管，并合理设计限流电阻和滤波电容，以确保稳压电路能够稳定可靠地工作。

总的来说，二极管稳压电路通过利用二极管的正向导通特性和反向截止特性来
实现对输入电压的稳压，具有结构简单、成本低、稳定性好等优点，因此在各种电子设备中得到了广泛的应用。

当然，在实际应用中需要根据具体的要求进行合理设计，以确保稳压电路的稳定性和可靠性。

稳压二极管稳压电路1. 稳压二极管的原理1.1 二极管的基本原理二极管是一种最简单的半导体器件，由P型和N型半导体材料组成。

当P型和N型材料接触时，形成PN结，也被称为二极管的结。

在PN结中，P区域的载流子为正电荷，N区域的载流子为负电荷。

当正向电压施加在二极管上时，P区域的正电荷和N区域的负电荷会相互排斥，形成一个电势垒。

这时，二极管处于导通状态，电流可以流过。

而当反向电压施加在二极管上时，电势垒会增大，使得P区域的正电荷和N区域的负电荷更加远离，二极管处于截止状态，几乎没有电流流过。

1.2 稳压二极管的结构和特点稳压二极管是一种特殊类型的二极管，也被称为Zener二极管。

它在电路中通过控制电流大小来实现稳定电压输出。

稳压二极管的结构与普通二极管类似，但是在制造过程中掺入了掺杂浓度较高的杂质，使得其击穿电压较低，可以承受较高的反向电压。

稳压二极管的特点如下：1.反向电压稳定性高：稳压二极管在击穿电压之后，它的反向电压基本上保持不变。

这使得稳压二极管可以被用作稳压电路的关键元素。

2.反向击穿电压可调：稳压二极管可以通过掺杂不同浓度的杂质来调整其反向击穿电压，满足不同的电路需求。

3.工作范围宽：稳压二极管的工作范围通常为几伏到几百伏，可以适应不同的应用场景。

2. 稳压电路的基本原理2.1 线性稳压电路线性稳压电路是应用最广泛的稳压电路之一。

其基本原理是通过稳压二极管来稳定电路的输出电压。

线性稳压电路包括稳压二极管、输入电阻、输出电阻和滤波电容等组成。

当输入电压发生变化时，稳压二极管会自动调整电流来保持输出电压的稳定。

2.2 串联稳压电路串联稳压电路是一种常见的稳压电路拓扑结构。

在串联稳压电路中，稳压二极管位于负载和电源之间，通过控制二极管的反向电压来实现电路的稳定输出。

串联稳压电路具有简单易用、电路稳定性好等优点，被广泛应用于各种电子设备中。

2.3 并联稳压电路并联稳压电路也是常见的稳压电路拓扑结构之一。

稳压二极管的作用和工作原理稳压二极管是利用PN结反向击穿特性所表现出的稳压性能制成的器件。

稳压二极管也称齐纳二极管或反向击穿二极管，在电路中起稳定电压作用。

它是利用二极管被反向击穿后，在肯定反向电流范围内反向电压不随反向电流变化这一特点进行稳压的。

稳压二极管通常由硅半导体材料采纳合金法或集中法制成。

它既具有一般二极管的单向导电特性，又可工作于反向击穿状态。

在反向电压较低时，稳压二极管截止；当反向电压达到肯定数值时，反向电流突然增大，稳压二极管进入击穿区，此时即使反向电流在很大范围内变化时，稳压二极管两端的反向电压也能保持基本不变。

但若反向电流增大到肯定数值后，稳压二极管则会被彻底击穿而损坏。

稳压二极管依据其封装形式、电流容量、内部结构的不同可以分为多种类型。

稳压二极管依据其封装形式可分为金属外壳封装稳压二极管、玻璃封装（简称玻封）稳压二极管和塑料封装（简称塑封）稳压二极管。

塑封稳压二极管又分为有引线型和表面封装两种类型。

稳压管的主要参数有：①稳压值VZ 。

指当流过稳压管的电流为某一规定值时，稳压管两端的压降。

②电压温度系数。

稳压管的稳压值VZ的温度系数在VZ低于4V时为负温度系数值；当VZ的值大于7V 时，其温度系数为正值；而VZ的值在6V左右时，其温度系数近似为零。

目前低温度系数的稳压管是由两只稳压管反向串联而成，利用两只稳压管处于正反向工作状态时具有正、负不同的温度系数，可得到很好的温度补偿。

③动态电阻rZ。

表示稳压管稳压性能的优劣，一般工作电流越大，rZ越小。

④允许功耗PZ。

由稳压管允许达到的温升打算，小功率稳压管的PZ值为100～1000mW,大功率的可达50W。

⑤稳定电流IZ。

测试稳压管参数时所加的电流。

实际流过稳压管的电流低于IZ时仍能稳压，但rZ较大。

稳压管的最主要的用途是稳定电压。

在要求精度不高、电流变化范围不大的状况下，可选与需要的稳压值最为接近的稳压管直接同负载并联。

在稳压、稳流电源系统中一般作基准电源，也有在集成运放中作为直流电平平移。

稳压二极管稳压原理
稳压二极管是一种常用的电子元件，它可以在电路中起到稳压的作用。

稳压原
理是指通过稳压二极管实现对电压的稳定控制，使得输出电压在一定范围内保持稳定。

稳压二极管的工作原理主要是利用其特殊的电压-电流特性，通过反馈控制实
现对电路中的电压进行稳定调节。

稳压二极管的工作原理可以简单描述为，当输入电压发生变化时，稳压二极管
会自动调整其导通电流，从而使得输出电压保持稳定。

具体来说，稳压二极管会根据输入电压的变化，自动调整其导通电流，使得其两端的电压差保持不变。

这样，无论输入电压如何变化，稳压二极管都可以确保输出电压保持在一个稳定的水平上。

稳压二极管的稳压原理主要是基于它的反向击穿特性。

当稳压二极管的反向电
压达到一定数值时，会发生反向击穿现象，导致电流急剧增大。

利用这一特性，可以将稳压二极管连接在电路中，通过合适的设计和配置，实现对电压的稳定控制。

在实际电路中，稳压二极管通常与其他元件配合使用，例如电阻、电容等。

通
过合理的组合和连接方式，可以实现对不同范围的电压进行稳定控制。

稳压二极管的稳压原理在各种电子设备中都有广泛的应用，例如电源适配器、稳压电源等。

总的来说，稳压二极管的稳压原理是基于其特殊的电压-电流特性和反向击穿
特性，通过合适的设计和配置，实现对电路中的电压进行稳定调节。

它在电子设备中起着非常重要的作用，保障了电路的稳定运行和设备的正常工作。

通过深入理解稳压二极管的稳压原理，可以更好地应用它，提高电路的稳定性和可靠性，为电子设备的设计和制造提供更好的保障。

稳压管稳压电路图及工作原理当电网电压波动或负载RL变化时，自动调节使直流输出电压稳定。

主要器件：稳压二极管，限流电阻电路分析：本例电路是最简单的稳压管稳压电路，由限流电阻R1和稳压管D1组成。

Ui是输入电压；Uo是输出电压，即稳压管两端的电压Vz（电路是并联）。

本例电路既可以作为基准电压源，也可以单独作为输出电压固定、负载电流较小的稳压电路中使用，实用性较强。

其稳压原理如下：当负载电阻不变，输入电压Ui增大（或者输入电压不变，负载电阻RL增加）时，输出电压Uo将上升，使稳压管D1的反向电压会略有增加，随之流过稳压管D1的电流增加，于是流过电阻R1的电流将增加，限流电阻R1上的压降将变大，使得Ui增量的大部分压降在R1上被消耗，从而使输出电压Uo基本维持不变。

反之，当负载电阻不变，输入电压Ui下降（或者输入电压不变，负载电阻RL减小）时，输出电压Uo将下降，使稳压管D1的反向电压也随之下降，流过稳压管D1的反向电流也略微下降，于是，流过电阻R1的电流将减少，限流电阻R1上的压降将变小，这样Uo的电压又会上升，这样稳定后，电压Uo还是基本维持不变。

总结：不管是变化量增加还是减少。

都会造成限流电阻R压降的变化，从而维持输出的稳定。

可见，除稳压管外，限流电阻R的选取也是这个电路的关键点。

下面是限流电阻R的选取计算方法：稳压管的选取原则：1、稳压管能够稳压的最大电流Izmax应大于负载电流最大值ILmax的1.5到3倍。

2、稳压电路的输入电压Ui》Uo，一般选取2到3倍的Uo。

输入电压不能太大，否则容易烧掉限流电阻和稳压管。

注意：本例电路虽然简单实用，但是也有它的缺点：输出电压Uo不可调；稳压管的Iz电流动态范围很小，限制了它的使用范围。

常在一些数字电路中，用做基准电压源。

二极管稳压电路原理
二极管稳压电路是一种常见的电子电路，它可以有效地将输入电压稳定在一个固定的数值范围内，从而保护后续电路不受输入电压波动的影响。

在本文中，我们将深入探讨二极管稳压电路的原理，以及它的工作原理和应用。

首先，让我们来了解一下二极管稳压电路的基本原理。

二极管稳压电路通常由一个二极管和一个负载电阻组成。

当输入电压增加时，二极管将开始导通，从而使得多余的电流通过二极管流向地。

这样一来，负载电阻上的电压将保持稳定，不会随着输入电压的变化而发生较大的波动。

其次，我们需要了解二极管稳压电路的工作原理。

二极管在正向工作状态下，具有一个固定的正向压降。

当输入电压增加时，二极管将开始导通，从而将多余的电流引向地，以使得输出电压保持稳定。

这种原理使得二极管稳压电路能够在一定范围内有效地稳定输出电压，从而保护后续电路不受输入电压波动的影响。

最后，我们来探讨一下二极管稳压电路的应用。

二极管稳压电路广泛应用于各种电子设备中，例如电源适配器、稳压电源等。

它能够有效地保护后续电路不受输入电压波动的影响，从而提高整个电子设备的稳定性和可靠性。

此外，二极管稳压电路还常用于模拟电路和数字电路中，以保证电路的正常工作。

总的来说，二极管稳压电路是一种非常重要的电子电路，它能够有效地稳定输出电压，保护后续电路不受输入电压波动的影响。

通过本文的介绍，相信读者对二极管稳压电路的原理、工作原理和应用有了更深入的了解。

希望本文能够对您有所帮助，谢谢阅读！。

稳压二极管保护电路工作原理
嘿，朋友们！今天咱来聊聊稳压二极管保护电路工作原理。

你想想看啊，就像我们人需要有个稳定的环境才能舒服生活一样，电路也需要稳定的电压呀！稳压二极管就是这个保护电路的小能手。

好比在一条电流的道路上，稳压二极管就是那个坚守岗位的交通警察（就像十字路口指挥交通的警察叔叔一样），维持着秩序，确保电压不会过高或过低。

当电压突然升高，变得像个调皮捣蛋的孩子不老实的时候（比如突然来了个大电流脉冲），稳压二极管就会挺身而出，它会把多余的电压给“吃掉”，让电路中的其他元件不至于受到伤害。

然后呢，当电压过低时，它又像个打气筒一样，给电路“打气”，让电压升上去。

这多厉害呀！比如说你的手机充电的时候（想想你给手机充电的情景），要是没有稳压二极管来保护，那电压不稳定可能就会损坏手机电池呢！
再深入一点说，稳压二极管就像是一个勇敢的战士，随时准备为了电路的稳定而战斗（是不是很形象）！它默默守护着电路，让一切都能正常运转。

总之，稳压二极管保护电路工作原理就是这么神奇又重要！我们身边的各种电子设备都离不开它呀！它就是那个默默奉献的幕后英雄，保证着我们的电子世界能正常有序地运行。

所以呀，我们可得好好感谢这个小小的二极管呢！。

二极管稳压电路原理
嘿，朋友们！今天咱就来好好聊聊二极管稳压电路原理。

你可别小看这小小的二极管，它的作用那可老大了！
想象一下啊，咱们的电路就像一条繁忙的公路，电流就像是来来往往的车辆。

有时候，电流就像那些横冲直撞的车，不稳定得很呢！这时候二极管就像是一个聪明的交警，能把这些不听话的电流给管得服服帖帖。

比如说，当输入电压变高的时候，二极管就会“挺身而出”，就像一个勇敢的卫士，把多余的电压给吃掉，不让它去祸害其他地方。

再比如，当输入电压变低了，二极管又会默默地工作，保证输出电压的稳定哟。

“哎呀，那二极管是怎么做到这些的呀？”你可能会这么问。

嘿嘿，其实很简单啦！二极管就像是一个有脾气的家伙，它只允许电流朝着一个方向通过。

这就好比是一扇只能朝一个方向开的门，电流想乱来可没门！这不就把电流给管住了嘛。

再想想看，我们的生活中不也有很多这样类似的情况吗？就像我们要保持情绪的稳定，不能一会儿高兴得要命，一会儿又低落得不行。

我们得像二极管一样，把那些不稳定的因素给控制住，让自己的生活也能稳稳当当的。

所以啊，二极管稳压电路原理真的超级重要呢！它让我们的电器能正常工作，让我们能享受到各种便利。

不管是小小的手电筒，还是大大的电视机，都离不开二极管的功劳呀！它就像是一个默默无闻的幕后英雄，虽然不起眼，但却非常关键！总之，二极管稳压电路原理真的太牛啦！。
