水工程施工图纸讲解一、平面图平面图是水工程施工图纸中最基础的图纸，它展示了工程的整体布局、结构和连接方式。
平面图一般包括分区图、布置图、管线布置图等内容，通过平面图可以清晰地了解工程的总体布局和各个部分的相互关系。
分区图是平面图的基础，它划分了工程的不同功能区域，如主要建筑区、管线走向区、设备区等，有助于施工人员理解工程的整体布局。
同时，分区图也标注了各个区域的功能和作用，指导施工过程中的具体操作。
布置图展示了工程的各个主要部件在平面上的位置和相互关系，包括建筑物、设备、管线等。
通过布置图可以确定各个部件的位置、尺寸和间距，为施工提供了明确的参考依据。
管线布置图则是针对管道系统进行规划和布置的图纸，它展示了管道的走向、连接方式、支座位置等内容。
根据管线布置图，施工人员可以明确管道系统的布局和连接方式，确保管道系统的正常运行。
二、立面图立面图是水工程施工图纸中的另一重要内容，它展示了工程在垂直方向上的结构和布置。
立面图包括建筑物立面图、设备立面图、管线立面图等内容，通过立面图可以了解工程在垂直方向上的各个部分的结构和连接方式。
建筑物立面图展示了建筑物在立面上的结构和外观，包括建筑物的高度、墙体厚度、窗户位置等内容。
通过建筑物立面图，施工人员可以了解建筑物的整体结构和外观，为施工过程提供了参考依据。
设备立面图展示了工程中设备在立面上的位置和连接方式，包括设备的高度、安装方式、连接管线等。
通过设备立面图，施工人员可以清晰地了解设备的布置和连接方式，确保设备的正常运行。
管线立面图展示了管道系统在立面上的结构和连接方式，包括管道的走向、连接方式、支座位置等。
通过管线立面图，施工人员可以明确管道系统在立面上的布局和连接方式，保证管道系统的正常运行。
三、剖面图剖面图是水工程施工图纸中展示工程结构在垂直方向上截面的图纸，主要是为了揭示工程内部的结构和布置。
剖面图包括建筑剖面图、设备剖面图、管线剖面图等内容，通过剖面图可以了解工程在垂直方向上内部的结构和布置。

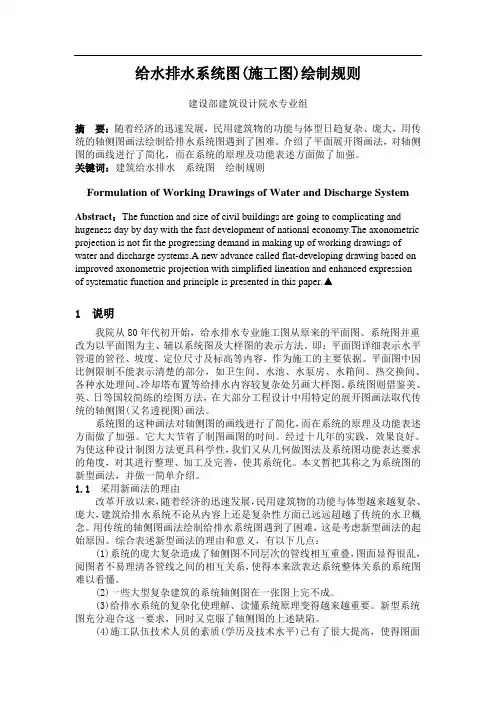

给水排水系统图(施工图)绘制规则建设部建筑设计院水专业组摘要：随着经济的迅速发展，民用建筑物的功能与体型日趋复杂、庞大，用传统的轴侧图画法绘制给排水系统图遇到了困难。
介绍了平面展开图画法，对轴侧图的画线进行了简化，而在系统的原理及功能表述方面做了加强。
关键词：建筑给水排水系统图绘制规则Formulation of Working Drawings of Water and Discharge System Abstract：The function and size of civil buildings are going to complicating and hugeness day by day with the fast development of national economy.The axonometric projection is not fit the progressing demand in making up of working drawings of water and discharge systems.A new advance called flat-developing drawing based on improved axonometric projection with simplified lineation and enhanced expressionof systematic function and principle is presented in this paper.▲1 说明我院从80年代初开始，给水排水专业施工图从原来的平面图、系统图并重改为以平面图为主、辅以系统图及大样图的表示方法。
即：平面图详细表示水平管道的管径、坡度、定位尺寸及标高等内容，作为施工的主要依据。
平面图中因比例限制不能表示清楚的部分，如卫生间、水池、水泵房、水箱间、热交换间、各种水处理间、冷却塔布置等给排水内容较复杂处另画大样图。
给水排水系统图(施工图)绘制规则建设部建筑设计院水专业组摘要：随着经济的迅速发展，民用建筑物的功能与体型日趋复杂、庞大，用传统的轴侧图画法绘制给排水系统图遇到了困难。
介绍了平面展开图画法，对轴侧图的画线进行了简化，而在系统的原理及功能表述方面做了加强。
关键词：建筑给水排水系统图绘制规则Formulation of Working Drawings of Water and Discharge System Abstract：The function and size of civil buildings are going to complicating and hugeness day by day with the fast development of national economy.The axonometric projection is not fit the progressing demand in making up of working drawings of water and discharge systems.A new advance called flat-developing drawing based on improved axonometric projection with simplified lineation and enhanced expressionof systematic function and principle is presented in this paper.▲1 说明我院从80年代初开始，给水排水专业施工图从原来的平面图、系统图并重改为以平面图为主、辅以系统图及大样图的表示方法。
即：平面图详细表示水平管道的管径、坡度、定位尺寸及标高等内容，作为施工的主要依据。
平面图中因比例限制不能表示清楚的部分，如卫生间、水池、水泵房、水箱间、热交换间、各种水处理间、冷却塔布置等给排水内容较复杂处另画大样图。
市政给水工程施工图设计说明给水工程施工图设计说明1工程设计内容本次设计范围为泉州台商投资区百崎湖湖区整治及防洪排涝系统二期工程惠经一路的给水管道设计。
惠经一路宽30m ，长968m 。
2工可审查及批复意见执行情况本次设计已按工可审查及批复意见进行了相应调整。
3给水现状及规划给水现状现状用地范围内已建成给水管有东西主干道现状DN600给水管、杏秀路现状DN600给水管及通港路现状DN800给水管，其余路段暂无给水管道。
给水工程规划规划区内用水由东西主干道现状DN600管、杏秀路现状DN600管及通港路现状DN800管接入，与周边道路规划的给水管形成环状管网。
3层及3层以下楼层利用市政管网压力供水，3层以上楼层根据开发时序及开发单位，可考虑小区域集中加压供水。
4主要设计依据、规范与图集《泉州台商投资区总体规划》、《泉州台商投资区市政工程规划》；《泉州台商投资区百崎湖东片生活服务配套区修建性详细规划》；20XX年6月泉州台商投资区百崎湖东片区市政配套及防洪排涝系统二期工程工程可行性研究报告评估意见及专家咨询意见；业主提供的1：1000地形图、勘察及测量资料；《泉州台商投资区东经二路南延伸段工程给水排水工程》施工图设计；《城市工程管线综合规划规范》；《室外给水设计规范》；《给水排水工程构筑物结构设计规范》；《给水排水管道工程施工及验收规范》；《工程建设标准强制性条文》；建设部及交通部颁布现行的有关“规范”、“标准”、“规程”；《国家建筑标准设计图集-市政给水管道工程及附属设施》；5场地工程地质条件地形地貌场区位于惠安县百崎镇、东园镇交界处，北侧临近东西主干线，南侧接通港路，西侧接东西主干道，东侧临近杏秀路。
道路沿线为过村庄、农田、鱼塘、厂区，局部穿越水渠、水沟，，地面标高-～，自然坡度小于5度。
属海岸地貌，以海积阶地为主，局部为残丘地貌或残坡积台地。
工程区主要道路设施为通港路及区间主干路，距沈海高速公路约15km ，交通条件便利。

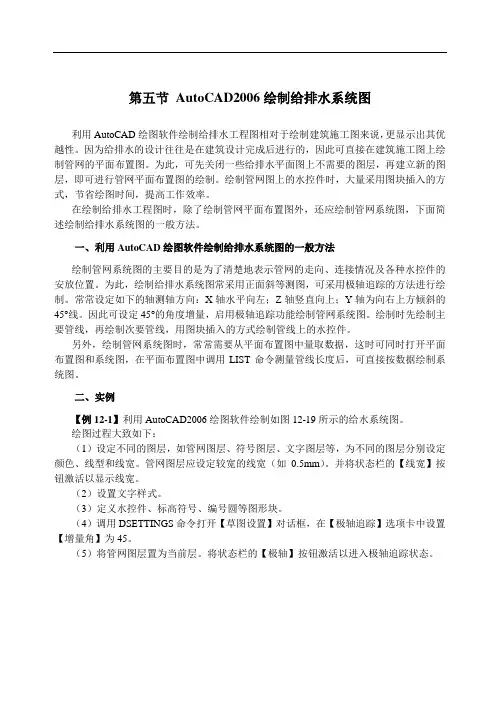

第五节AutoCAD2006绘制给排水系统图利用AutoCAD绘图软件绘制给排水工程图相对于绘制建筑施工图来说，更显示出其优越性。
因为给排水的设计往往是在建筑设计完成后进行的，因此可直接在建筑施工图上绘制管网的平面布置图。
为此，可先关闭一些给排水平面图上不需要的图层，再建立新的图层，即可进行管网平面布置图的绘制。
绘制管网图上的水控件时，大量采用图块插入的方式，节省绘图时间，提高工作效率。
在绘制给排水工程图时，除了绘制管网平面布置图外，还应绘制管网系统图，下面简述绘制给排水系统图的一般方法。
一、利用AutoCAD绘图软件绘制给排水系统图的一般方法绘制管网系统图的主要目的是为了清楚地表示管网的走向、连接情况及各种水控件的安放位置。
为此，绘制给排水系统图常采用正面斜等测图，可采用极轴追踪的方法进行绘制。
常常设定如下的轴测轴方向：X轴水平向左；Z轴竖直向上；Y轴为向右上方倾斜的45°线。
因此可设定45°的角度增量，启用极轴追踪功能绘制管网系统图。
绘制时先绘制主要管线，再绘制次要管线，用图块插入的方式绘制管线上的水控件。
另外，绘制管网系统图时，常常需要从平面布置图中量取数据，这时可同时打开平面布置图和系统图，在平面布置图中调用LIST命令测量管线长度后，可直接按数据绘制系统图。
二、实例【例12-1】利用AutoCAD2006绘图软件绘制如图12-19所示的给水系统图。
绘图过程大致如下：（1）设定不同的图层，如管网图层、符号图层、文字图层等，为不同的图层分别设定颜色、线型和线宽。
管网图层应设定较宽的线宽（如0.5mm）。
并将状态栏的【线宽】按钮激活以显示线宽。
（2）设置文字样式。
（3）定义水控件、标高符号、编号圆等图形块。
（4）调用DSETTINGS命令打开【草图设置】对话框，在【极轴追踪】选项卡中设置【增量角】为45。
（5）将管网图层置为当前层。
将状态栏的【极轴】按钮激活以进入极轴追踪状态。

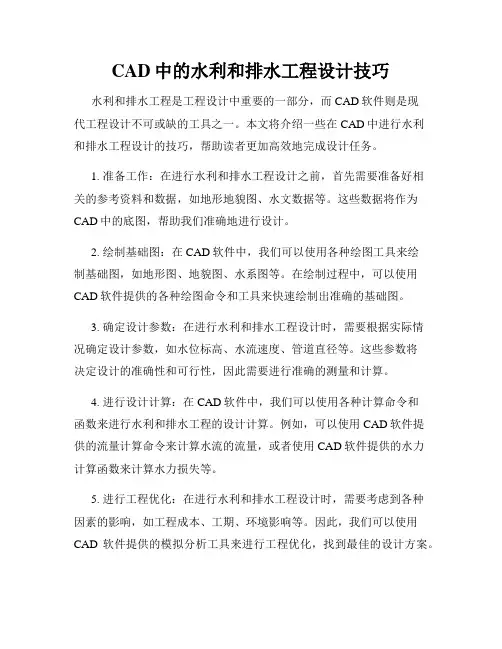

CAD中的水利和排水工程设计技巧水利和排水工程是工程设计中重要的一部分，而CAD软件则是现代工程设计不可或缺的工具之一。
本文将介绍一些在CAD中进行水利和排水工程设计的技巧，帮助读者更加高效地完成设计任务。
1. 准备工作：在进行水利和排水工程设计之前，首先需要准备好相关的参考资料和数据，如地形地貌图、水文数据等。
这些数据将作为CAD中的底图，帮助我们准确地进行设计。
2. 绘制基础图：在CAD软件中，我们可以使用各种绘图工具来绘制基础图，如地形图、地貌图、水系图等。
在绘制过程中，可以使用CAD软件提供的各种绘图命令和工具来快速绘制出准确的基础图。
3. 确定设计参数：在进行水利和排水工程设计时，需要根据实际情况确定设计参数，如水位标高、水流速度、管道直径等。
这些参数将决定设计的准确性和可行性，因此需要进行准确的测量和计算。
4. 进行设计计算：在CAD软件中，我们可以使用各种计算命令和函数来进行水利和排水工程的设计计算。
例如，可以使用CAD软件提供的流量计算命令来计算水流的流量，或者使用CAD软件提供的水力计算函数来计算水力损失等。
5. 进行工程优化：在进行水利和排水工程设计时，需要考虑到各种因素的影响，如工程成本、工期、环境影响等。
因此，我们可以使用CAD软件提供的模拟分析工具来进行工程优化，找到最佳的设计方案。
6. 进行工程细化：在完成初步设计之后，我们需要进行工程的细化和优化。
可以使用CAD软件提供的工程细化工具来对设计方案进行详细图纸的绘制，并进行各种参数的调整和修正。
7. 进行工程检查：在完成设计之后，需要对设计进行全面的检查和审查，以确保设计的准确性和可行性。
可以使用CAD软件提供的检查工具来对设计图纸进行自动检查，或者进行人工的检查和审查。
8. 输出设计成果：在完成设计之后，可以使用CAD软件提供的输出命令将设计成果输出为图纸或者报告。
可以选择输出为CAD格式的图纸文件，或者输出为PDF格式的报告文件，方便后续的审核和交流。

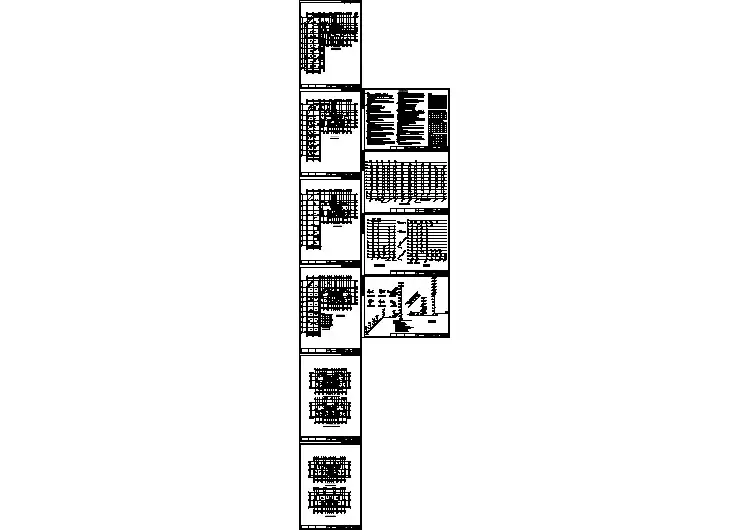

实验二建筑给水排水施工图的绘制一、实验目的利用AutoCAD绘图软件各种绘图命令、修改命令、编辑命令、各种标注、文字表达等绘制给出的图纸，并熟悉一些常用的绘图技巧，了解建筑给水排水工程施工图的绘制规范和标准。
二、实验设备及实验软件计算机和AutoCAD绘图软件。
三、实验内容绘制附图并打印输出，要求线型、线宽合理，标注及图框规范，布局合理。
附图参见教材P200-205。
四、实验报告1.建筑给水排水系统平面图需要表达哪些内容？建筑给排水平面图由：室内一般有各层给（冷、热、回）水平面图、排水（废水、污水、油污处理）平面图、雨水平面图、消火栓平面图、喷淋平面图、卫生间给、排水平面图，给水设备基础平面图、屋顶水箱基础平面图。
室外一般有市政给水管道及管井平面图，雨水管道及管井平面图，废水管道及管井平面图、污、油水管道及管井处理平面图，消防给水管道及管井平面图。
其他不属于平面图（安装、系统、目录、说明）2.建筑给水排水系统图需要表达哪些内容？3.1.室外管道及附属设备图室外排水系统分为污水排除系统和雨水排除系统两部分，由排水管道、检查井、跌水井、雨水口等组成。
室外给水系统一般由取水构筑物、泵站、清水池、输水管、水塔、配水管网组成。
2.室内管道及卫生设备图室内排水系统可分为生活污水系统、工业废水排水系统、雨水排水系统三类。
由受水器、存水弯、排水支管、排水立管、排水横干管、排出管、通气管。
室内给水系统一般由引入管、干管、立管、支管、阀门、水表、配水龙头或用水设备等组成。
3.水处理工艺设备图看图的时候先记常用的图例符号，然后对应着在图里找出阀门，水管，水箱等设备，同时识图管道系统的走向管径，变径情况等。
识图给水排管道系统图，一般按引入管、干管、立管、支管及用水设备的顺序进行。
识图排水管道系统图，一般是按卫生器具或排水设备的存水弯、器具排水管、排水横管、立管、排出管的顺序进行。
3从附图建筑给水排水系统图中任选其一绘制，要求以A4打印。
一、准备工作操作步骤：1、设置->设工程名【在HySzGxWork下创建本工程数据储备文件夹】2、设置->出图比例【施工图出图比例为1：1000 初步设计出图比例为1：2000】3、设置->文字大小【一般取3】4、设置->标注小数位【一般取3】5、设置->图框设置【A0~A4图框均不要“对中线、标尺线、会签栏”，全部不打勾，然后保存设置】6、设置->管道规格【这里我们主要调整给水硬聚氯乙烯管的相关数据即可，确定保存后，需重启鸿业市政管线程序生效】7、设置->管线标注->管长管坡8、设置->纵断表头->给水->用户①这里选择设计路面标高类别是为了方便做纵断面设计时可以根据实际情况调整纵断面图上的地面标高②%%145在Rc9字体中显示为千分号③节点大样及管道平面的行间距可以根据实际情况做调整9、设置->纵断标注【施工图桩号间隔：50 初步设计桩号间隔：100】备注：其中步骤1、2、4、8、9在不同工程不同设计设计阶段中有不同设置，每次均需重新设置。
