第10章 土坡稳定分析

第十章土坡和地基的稳定性一、名词解释1．土坡答：土坡是指具有倾斜坡面的土体。

通常可分为天然土坡（由于地质作用自然形成的土坡，如山坡、江河岸坡等）和人工土坡（经人工挖、填的土工建筑物边坡，如基坑、渠道、土坝、路堤等）。

当土坡的顶面和底面都是水平的，并延伸至无穷远，且由均质土组成时，则称为简单土坡。

2．滑坡答：滑坡是指土坡上的部分岩体或土体在自然或人为因素的影响下沿某一明显界面发生剪切破坏向坡下运动的现象，又称边坡破坏。

影响土坡滑动的因素复杂多变，但其根本原因在于土体内部某个滑动面上的剪应力达到了它的抗剪强度，使稳定平衡遭到破坏。

二、判断题1．粘性土土坡稳定性分析的毕肖普法中，是假设土条两侧的作用力合力大小相等、方向相反、且其作用线重合。

（）[成都理工大学2011、2015年]【答案】正确【解析】毕肖普条分法的假设的基本条件是忽略条间切向力，土条两侧的作用力合力大小相等，方向相反，作用线重合。

2．渗流产生的渗透力可以改变滑动土体的有效应力（）。

[成都理工大学2010年] 【答案】正确【解析】渗流产生的渗透力可以改变滑动土体的有效应力，当渗流向下进行时，要在原来应力基础上加上动水压力，当渗流向上进行时，要在原来应力基础上减去动水压力。

3．对于均质无黏性土坡，理论上土坡的稳定性与坡高无关。

（）【答案】正确【解析】对于均质无黏性土坡，理论上土坡的稳定性与坡高无关，只要坡角小于土的内摩擦角（β＜φ），K>1，土体就是稳定的。

当坡角与土的内摩擦角相等（β=φ）时，稳定安全系数K=1，此时抗滑力等于滑动力，土坡处于极限平衡状态，相应的坡角就等于无黏性土的内摩擦角。

4．粘性土土坡稳定分析的Bishop法，是假设土条两侧的作用力合力大小相等、方向相反，且其作用线重合（）。

【答案】错误【解析】毕肖普法假定各土条底部滑动面上的抗滑安全系数均相同，即等于整个滑动面的平均安全系数，取单位长度土坡按平面问题计算。

作用在该土条上的力有：①土条自重G i=γb i h i，其中b i、h i分别为该土条的宽度与平均高度；②作用于土条底面的抗剪力T f i、有效法向反力N′i及孔隙水压力u i l i，其中u i、l i分别为该土条底面中点处孔隙水压力和滑弧长度；③作用于该土条两侧的法向力E i和E i+1及切向力X i和X i+1，ΔX i=（X i+1-X i）。

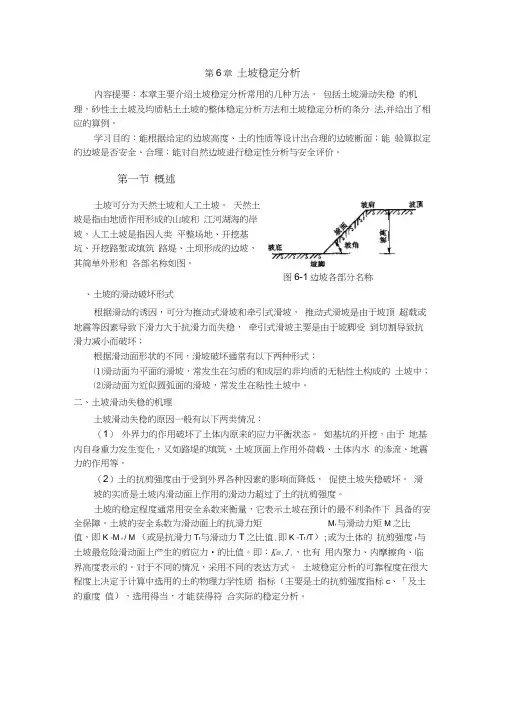

第6章土坡稳定分析内容提要：本章主要介绍土坡稳定分析常用的几种方法，包括土坡滑动失稳的机理，砂性土土坡及均质粘土土坡的整体稳定分析方法和土坡稳定分析的条分法,并给出了相应的算例。

学习目的：能根据给定的边坡高度、土的性质等设计出合理的边坡断面；能验算拟定的边坡是否安全、合理；能对自然边坡进行稳定性分析与安全评价。

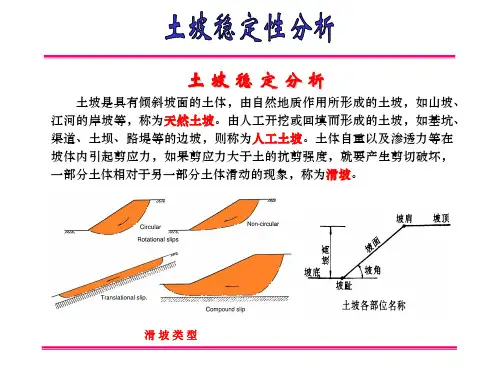

第一节概述土坡可分为天然土坡和人工土坡。

天然土坡是指由地质作用形成的山坡和江河湖海的岸坡，人工土坡是指因人类平整场地、开挖基坑、开挖路堑或填筑路堤、土坝形成的边坡，其简单外形和各部名称如图。

图6-1边坡各部分名称、土坡的滑动破坏形式根据滑动的诱因，可分为推动式滑坡和牵引式滑坡，推动式滑坡是由于坡顶超载或地震等因素导致下滑力大于抗滑力而失稳，牵引式滑坡主要是由于坡脚受到切割导致抗滑力减小而破坏；根据滑动面形状的不同，滑坡破坏通常有以下两种形式：⑴滑动面为平面的滑坡，常发生在匀质的和成层的非均质的无粘性土构成的土坡中；⑵滑动面为近似圆弧面的滑坡，常发生在粘性土坡中。

二、土坡滑动失稳的机理土坡滑动失稳的原因一般有以下两类情况：（1）外界力的作用破坏了土体内原来的应力平衡状态。

如基坑的开挖，由于地基内自身重力发生变化，又如路堤的填筑、土坡顶面上作用外荷载、土体内水的渗流、地震力的作用等。

（2）土的抗剪强度由于受到外界各种因素的影响而降低，促使土坡失稳破坏。

滑坡的实质是土坡内滑动面上作用的滑动力超过了土的抗剪强度。

土坡的稳定程度通常用安全系数来衡量，它表示土坡在预计的最不利条件下具备的安全保障。

土坡的安全系数为滑动面上的抗滑力矩M r与滑动力矩M之比值，即K -M r / M （或是抗滑力T f与滑动力T之比值.即K -T f /T）;或为土体的抗剪强度f与土坡最危险滑动面上产生的剪应力•的比值。

即：K=.J.，也有用内聚力、内摩擦角、临界高度表示的。

对于不同的情况，采用不同的表达方式。

土坡稳定分析的可靠程度在很大程度上决定于计算中选用的土的物理力学性质指标（主要是土的抗剪强度指标c、「及土的重度值），选用得当，才能获得符合实际的稳定分析。

《土力学》第十章习题及答案第10章土坡和地基的稳定性一、填空题1.无粘性土坡的稳定性仅取决于土坡，其值越小，土坡的稳定性越。

2.无粘性土坡进行稳定分析时，常假设滑动面为面，粘性土坡进行稳定分析时，常假设滑动面为面。

3.无粘性土坡的坡角越大，其稳定安全系数数值越，土的内摩擦角越大，其稳定安全系数数值越。

4.当土坡坡顶开裂时，在雨季会造成抗滑力矩，当土坡中有水渗流时，土坡稳定安全系数数值。

二、名词解释1.自然休止角2.简单土坡三、简答题1.举例说明影响土坡稳定的因素有哪些？2.位于稳定土坡坡顶上的建筑物，如何确定基础底面外边缘线至坡顶边缘线的水平距离？四、单项选择题1.某粘性土的内摩擦角ϕ=5︒，坡角β与稳定因数（N s=γh cr/c）的关系如下：β (︒) 50 40 3020N s7.0 7.9 9.2 11.7当现场土坡高度H=3.9m，内聚力C=10kPa，土的重度γ=20kN/m3，安全系数K＝1.5，土坡稳定坡角β为：（A）20︒（B）30︒（C）40︒（D）50︒您的选项（）2.土坡高度为8 m，土的内摩擦角ϕ=10︒（ N s=9.2），C=25kPa，γ=18kN/m3的土坡，其稳定安全系数为：（A）0.7（B） 1.4（C） 1.5（D） 1.6您的选项（）3.分析砂性土坡稳定时，假定滑动面为：（A）斜平面（B）中点圆（C）坡面圆（D）坡脚圆您的选项（）4.若某砂土坡坡角为200，土的内摩擦角为300，该土坡的稳定安全系数为：（A） 1.59（B） 1.50（C） 1.20（D） 1.48您的选项（）5.分析均质无粘性土坡稳定时，稳定安全系数K为：（A）K=抗滑力/滑动力（B）K=滑动力/抗滑力（C）K=抗滑力距/滑动力距（D）K=滑动力距/抗滑力距您的选项（）6.分析粘性土坡稳定时，假定滑动面为：（A）斜平面（B）水平面（C）圆弧面（D）曲面您的选项（）7. 由下列哪一种土构成的土坡进行稳定分析时需要采用条分法：（A）细砂土（B）粗砂土（C）碎石土（D）粘性土您的选项（）8.影响无粘性土坡稳定性的主要因素为：（A）土坡高度（B）土坡坡角（C）土的重度（D）土的粘聚力您的选项（）9.下列因素中，导致土坡失稳的因素是：（A）坡脚挖方（B）动水力减小（C）土的含水量降低（D）土体抗剪强度提高您的选项（）10.地基的稳定性可采用圆弧滑动面法进行验算，规范GB50007规定：（A）M R / M S≥1.5（B）M R / M S≤1.5（C）M R / M S≥1.2（D）M R / M S≤1.2您的选项（）第10章土坡和地基的稳定性一、填空题1.坡角、稳定2.斜平、圆筒3. 小、大4.减小、减小二、名词解释1.自然休止角：砂土堆积的土坡，在自然稳定状态下的极限坡角。

第十章第三讲土坡稳定性分析二. 黏性土坡的稳定分析破坏特点•由于存在黏聚力C，黏性土土坡的滑动面不是一个平面；•其危险滑动面位置在土坡深处；•对于均匀土坡，在平面应力条件下，其滑动面可用一圆弧（圆柱面）近似。

一般说来，滑坡的发生是一个长期的变化过程。

滑坡的发育过程划分为三个阶段：蠕动变形阶段、滑动破坏阶段、渐趋稳定阶段。

1、整体圆弧法(瑞典圆弧法)(一) 分析计算方法1．假设条件：• 均质土• 二维• 圆弧滑动面• 滑动土体呈刚性转动• 在滑动面上处于极限平衡状态ORds fF=ττO R CBA平衡条件（各力对圆心O的力矩平衡）(1) 滑动力矩：(3) 安全系数：==u R c c M cLR当 =0（粘土不排水强度）时， ()=n n l σσ注：（其中是未知函数）(2) 抗滑力矩：dWθ=s M W dd (tg )d tg d LLLR f n n M =τlR=c+σφlR=cLR+σφlR⎰⎰⎰R s s M c L RF M Wd⋅⋅===抗滑力矩滑动力矩ϕ有缘学习更多＋谓ｙｇｄ３０７６或关注桃报：奉献教育（店铺）讨论：1、 当 ≠ 0 时，σn 是 l (x,y) 的函数，无法得到 F s 的理论解2、 其中圆心 O 及半径 R 是任意假设的，还必须计算若干组（O, R）找到最小安全系数——最可能滑动面3、 适用于饱和软黏土，即 =0 情况ORCBAdWθϕϕ条分法的基本原理及分析1、原理整体圆弧法 ：AO R C θsb B -2-101234567Ln 0σtg φd l⎰2、思路离散化分条条分法有缘学习更多＋谓ｙｇｄ３０７６或关注桃报：奉献教育（店铺）2、条分法中的求解条件第i 条土的作用力P ih iW ih i-1P i-1H iN iT iH i-1AO RCs b iBW ii•7P iHiT i N iih i +1W iP i +1H i +1未知数：方程数：静力平衡＋力矩平衡＝3n 未知数－方程数＝n-2h i •1）每一土条底部的有效法向反力N i ,计n 个。

关于土坡稳定的分析在工程建设中常常会遇到土坡稳定的问题，土坡包括天然土坡和人工土坡。

天然土坡是指自然形成的土坡和江河湖海的岸坡，人工土坡则是指人工开挖基坑、基槽、路堑或填筑路基、土坝形成的边坡。

边坡由于失去稳定性就会发生滑坡，边坡塌滑是一种常见的工程现象，通常称为“滑坡”。

土坡滑动失稳的原因主要有两种，一种是外界力的作用破坏了土体原来的应力平衡状态；一种是土体的抗剪强度由于外界各种因素的作用而降低，从而使得土体的稳定性降低，使土体发生失稳。

滑坡的实质是土体在滑动面上作用的滑动力超过了土体的抗剪强度。

土坡的稳定程度用安全系数来衡量，土坡的安全系数可表示为滑动面上的抗滑力矩和滑动力矩之比，即：或者是抗滑力与滑动力之比，即：或者是实有的抗剪强度与土坡中最危险滑动面上产生的剪应力的比值，即：，也有用粘聚力、摩擦角、临界高度表示的。

所有的表达方式只是在不同的情况下为了应用方便而提出的。

在无黏性土坡的稳定性分析中，破坏时滑动面大多近似为平面，因此在分析无黏性土坡的稳定性时，一般均假定滑动面是平面，如图1.1所示。

此时土坡滑动稳定安全形式为：。

对于黏聚力的均质无黏性土坡，当时，滑动稳定安全系数最小，也即土坡坡面的一层土是最容易滑动的。

（其中，为AC的倾角，为坡角，为内摩擦角）。

这表明对于的均质无黏性土坡稳定性与坡高无关，而仅与坡角有关，只要坡角小于土的内摩擦角（<），>1，则无论土坡多高在理论图1.1上都是稳定的。

=1表明土坡处于极限状态，即土坡坡角等于土的内摩擦角。

在黏性土坡的稳定性分析中，由于黏聚力的存在，粘性土土坡不会像无黏性图土坡那样沿坡面表面滑动，黏性土坡危险滑动面会深入土体内部。

黏性土坡的滑动和当地的工程地质条件有关，其实际滑动面位置总是发生在受力最不利或者土性最薄弱的位置。

在非均质土层中，如果土坡下面有软弱层，则滑动面很大程度上通过软弱层，形成曲折的复合滑动面。

基于极限平衡理论可以推导出，均质黏性土坡发生滑动时，滑动面形状近似于圆柱面，在断面上呈现圆弧形。

第10章土坡稳定分析土坡稳定分析是土力学中重要的内容之一，对于土坡工程的设计、施工和维护都起着至关重要的作用。

本章将介绍土坡稳定分析的基本原理和常用的方法。

1.土坡的稳定性土坡是指天然或人工挖掘的较大坡度的土体表面，其稳定性是指土体在重力和外力作用下不发生破坏的能力。

土坡的稳定性主要与土体的力学性质、坡度、坡高、土体水分含量等因素有关。

2.土坡稳定性分析的步骤（1）确定土体的物理力学性质，包括土壤类型、密度、含水量、粒度等参数，并进行相应的试验和数据分析。

（2）确定土坡的几何参数，包括坡度、坡高、坡面类型等。

（3）计算土坡的重力和外力，包括土体自重、附加荷载（如均布荷载、集中荷载等）等。

（4）进行土壤的内力分析，包括应力计算、应变计算等，确定土壤的内部力分布情况。

（5）根据土壤内力分布情况，进行土坡的稳定性分析，判断土坡是否满足稳定条件。

（6）对不满足稳定条件的土坡，进行稳定性措施的设计和选取。

3.土坡稳定分析的方法（1）平衡法：平衡法是土坡稳定性分析的基本方法，即通过平衡力学原理，在给定的边界条件和荷载作用下，判断土坡是否处于平衡状态。

常用的平衡法有稳定法和倾覆法。

稳定法是指通过施加一个水平力来模拟土坡可能的滑动面，计算滑动面上的抗滑力和抗倾覆力，判断土坡的稳定性。

倾覆法是指通过施加一个垂直力来模拟土坡可能的倾覆面，计算倾覆面上的抗倾覆力矩，判断土坡的稳定性。

（2）有限元法：有限元法是一种数值分析方法，将土体划分为有限个单元，通过建立单元间的力学关系和平衡方程，计算土坡的应力、应变和位移分布，并进行稳定性分析。

有限元法适用于复杂的土坡工程问题，但计算量较大。

（3）强度理论：强度理论是通过土体的强度参数来评估土坡的稳定性。

常用的强度理论有摩尔-库仑理论、德罗特-普克理论等，这些理论一般适用于细粒土的稳定性分析。

4.土坡的稳定性分析过程中需要考虑的因素（1）土体力学性质：包括土体的内摩擦角、剪胀角、黏聚力等参数。

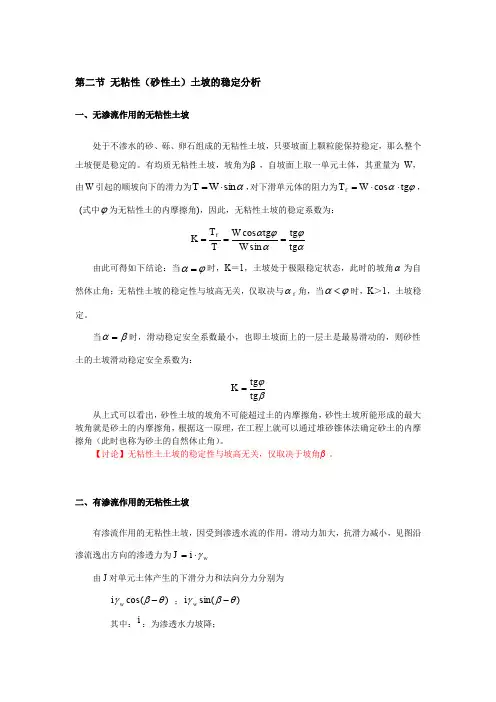

第二节 无粘性（砂性土）土坡的稳定分析一、无渗流作用的无粘性土坡处于不渗水的砂、砾、卵石组成的无粘性土坡，只要坡面上颗粒能保持稳定，那么整个土坡便是稳定的。

有均质无粘性土坡，坡角为β，自坡面上取一单元土体，其重量为W ，由W 引起的顺坡向下的滑力为αsin ⋅=W T ，对下滑单元体的阻力为ϕαtg W T f ⋅⋅=cos ， (式中ϕ为无粘性土的内摩擦角)，因此，无粘性土坡的稳定系数为：αϕαϕαtg tg W tg W T T K f===sin cos 由此可得如下结论：当ϕα=时，K ＝1，土坡处于极限稳定状态，此时的坡角α为自然休止角；无粘性土坡的稳定性与坡高无关，仅取决与f α角，当ϕα<时，K ＞1，土坡稳定。

当βα=时，滑动稳定安全系数最小，也即土坡面上的一层土是最易滑动的，则砂性土的土坡滑动稳定安全系数为：βϕtg tg K = 从上式可以看出，砂性土坡的坡角不可能超过土的内摩擦角，砂性土坡所能形成的最大坡角就是砂土的内摩擦角，根据这一原理，在工程上就可以通过堆砂锥体法确定砂土的内摩擦角（此时也称为砂土的自然休止角）。

【讨论】无粘性土土坡的稳定性与坡高无关，仅取决于坡角β。

二、有渗流作用的无粘性土坡有渗流作用的无粘性土坡，因受到渗透水流的作用，滑动力加大，抗滑力减小，见图沿渗流逸出方向的渗透力为w i J γ⋅=由J 对单元土体产生的下滑分力和法向分力分别为)cos(θβγ-w i ；)sin(θβγ-w i其中：i ：为渗透水力坡降；w γ： 为水的重度；θ： 渗流方向与水平面的夹角。

因土渗水，其重量采用浮重度γ'进行计算，故其稳定系数为)cos(sin ')]sin(cos '[θββϕθββ-+--=w w ir r tg ir r K 当渗流方向为顺坡时，βθ=，βsin =i ，则其K 为βϕtg r tg r K sat '= 式中1'≈s a t r r ，说明渗流方向为顺坡时，无粘性土坡的稳定系数与干坡相比，将降低21。

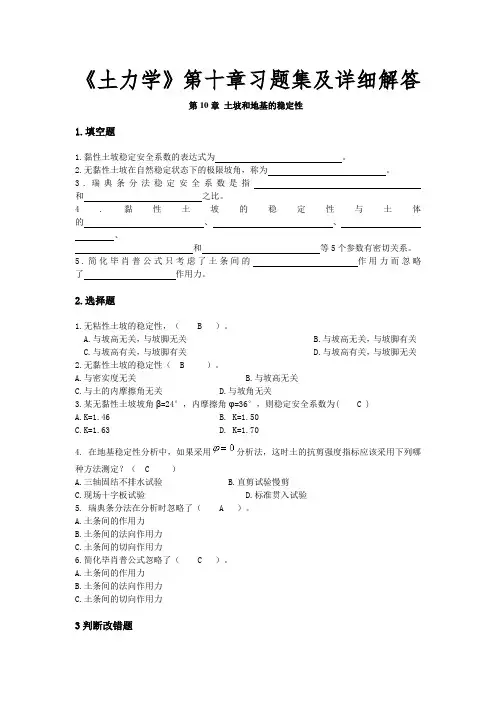

《土力学》第十章习题集及详细解答第10章土坡和地基的稳定性1.填空题1.黏性土坡稳定安全系数的表达式为。

2.无黏性土坡在自然稳定状态下的极限坡角，称为。

3.瑞典条分法稳定安全系数是指和之比。

4.黏性土坡的稳定性与土体的、、、和等5个参数有密切关系。

5.简化毕肖普公式只考虑了土条间的作用力而忽略了作用力。

2.选择题1.无粘性土坡的稳定性，（ B ）。

A.与坡高无关，与坡脚无关B.与坡高无关，与坡脚有关C.与坡高有关，与坡脚有关D.与坡高有关，与坡脚无关2.无黏性土坡的稳定性（ B ）。

A.与密实度无关B.与坡高无关C.与土的内摩擦角无关D.与坡角无关3.某无黏性土坡坡角β=24°，内摩擦角φ=36°，则稳定安全系数为( C )A.K=1.46B. K=1.50C.K=1.63D. K=1.704. 在地基稳定性分析中，如果采用分析法，这时土的抗剪强度指标应该采用下列哪种方法测定？（ C ）A.三轴固结不排水试验B.直剪试验慢剪C.现场十字板试验D.标准贯入试验5. 瑞典条分法在分析时忽略了（ A ）。

A.土条间的作用力B.土条间的法向作用力C.土条间的切向作用力6.简化毕肖普公式忽略了（ C ）。

A.土条间的作用力B.土条间的法向作用力C.土条间的切向作用力3判断改错题1. ，只有黏性土坡的稳定性才与坡高无关。

2. ，只有最小安全系数所对应的滑动面才是最危险的滑动面。

3. ，只适用于均质土坡。

4. √5. ，毕肖普条分法也适用于总应力法1.黏性土坡的稳定性与坡高无关。

2.用条分法分析黏性土的稳定性时，需假定几个可能的滑动面，这些滑动面均是最危险的滑动面。

3.稳定数法适用于非均质土坡。

4.毕肖普条分法的计算精度高于瑞典条分法。

5.毕肖普条分法只适用于有效应力法。

4.简答题1.土坡稳定有何实际意义？影响土坡稳定的因素有哪些?2.何为无黏性土坡的自然休止角？无黏性土坡的稳定性与哪些因素有关？3.简述毕肖普条分法确定安全系数的试算过程？4.试比较土坡稳定分析瑞典条分法、规范圆弧条分法、毕肖普条分法及杨布条分法的异同？5.分析土坡稳定性时应如何根据工程情况选取土体抗剪强度指标和稳定安全系数？6.地基的稳定性包括哪些内容？地基的整体滑动有哪些情况？应如何考虑？7.土坡稳定分析的条分法原理是什么？如何确定最危险的圆弧滑动面？8.简述杨布(Janbu)条分法确定安全系数的步骤。
