消防设备电源监控系统应用说明书一、产品概述消防设备电源监控系统是一款专注于火灾自动报警系统及其相关消防设备电源状态监测与控制的智能化产品。
该系统旨在确保消防设备在火灾发生时能够稳定、可靠地运行，为生命财产提供坚实的安全保障。
二、系统功能1. 实时监测：系统24小时不间断监测消防设备电源状态，包括电压、电流、频率等参数，确保消防设备始终处于正常运行状态。
2. 故障报警：当监测到消防设备电源异常时，系统立即发出声光报警，通知相关人员及时处理。
3. 数据记录：系统自动记录消防设备电源运行数据，便于分析、查询和故障排查。
4. 远程控制：通过手机APP或电脑端，实现对消防设备电源的远程监控和控制，提高管理效率。
5. 智能分析：系统根据消防设备电源运行数据，进行智能分析，预测潜在故障，提前采取预防措施。
三、适用场景1. 商场、酒店、医院等公共场所2. 企事业单位、工厂、学校等场所3. 高层住宅、地下停车场等建筑4. 任何需要消防设备电源监控的场所四、安装与使用1. 安装前，请确保消防设备电源监控系统与被监控设备电源相匹配。
2. 按照安装图纸，将监控设备安装在合适的位置，确保设备运行环境稳定。
3. 连接电源线和信号线，确保接线正确、牢固。
4. 启动系统，进行参数设置，包括报警阈值、报警方式等。
5. 通过手机APP或电脑端，实时监控消防设备电源状态，掌握设备运行情况。
五、注意事项1. 安装、调试和使用消防设备电源监控系统前，请务必仔细阅读本说明书。
2. 请确保系统运行环境稳定，避免高温、潮湿、腐蚀性气体等恶劣环境。
3. 定期检查系统运行情况，确保设备正常运行。
4. 如遇故障，请及时联系专业技术人员进行维修。
5. 非专业人员请勿随意拆卸、改装消防设备电源监控系统。
六、维护与保养1. 定期检查：为了确保系统的稳定性和可靠性，建议每月对消防设备电源监控系统进行一次全面检查，包括电源线路、传感器、报警装置等。
2. 清洁保养：使用干净的软布定期擦拭设备表面，避免灰尘和污垢积累，确保通风散热良好。
消防设备电源监控系统技术规程标准1. 引言消防设备电源监控系统是保障消防设备正常运行的重要组成部分，通过对消防设备电源的监测和管理，可以及时发现并解决电源故障，确保消防设备的可靠性和稳定性。
本文档旨在制定消防设备电源监控系统的技术规程标准，以保障消防设备电源的安全性和性能稳定。
2. 术语定义为了统一术语使用，本文档中采用如下定义： - 消防设备：指各类消防装备和系统，如消防水泵、灭火器、自动喷水灭火系统等。
- 电源监控系统：指对消防设备电源进行监测、报警、记录和管理的系统。
- 电源故障：指消防设备电源出现的异常或故障情况，如电压过高、过低、电流过载等。
- 稳定性：指消防设备电源运行时具有的持续、稳定和可靠的性能。
3. 技术要求3.1 系统设计与布局要求•电源监控系统应采用模块化设计，便于维护和扩展。
•电源监控系统应与消防设备有良好的协同工作能力，可以实现对设备电源的实时监测和控制。
•系统布局应考虑到消防设备的使用场所和环境特点，确保安装位置合理、方便操作和维护。
3.2 监测参数要求•电源监控系统应能够实时监测消防设备电源的电压、电流等参数。
•监测系统应具备较高的准确度和稳定性，可以满足消防设备电源的实时监测需求。
•监测系统应可实现对电源参数的报警功能，当电源参数超出设定范围时，能够及时发出警报并记录报警信息。
3.3 数据交互与通信要求•电源监控系统应支持数据交互和通信功能，可以与其他消防设备或监控中心建立连接，实现数据的传输和共享。
•通信方式可以选择有线或无线，要确保通信的稳定性和可靠性。
•电源监控系统应支持远程监控和管理，可以通过网络或互联网实时远程监测电源运行状态。
3.4 报警与记录要求•电源监控系统应设有报警功能，当监测到电源故障或异常情况时，能够及时发出警报并通知相关人员。
•系统应具备记录功能，可记录电源参数的历史数据和报警信息，以便后期分析和处理。
3.5 维护与管理要求•电源监控系统应具备远程维护和管理功能，可以通过网络进行系统升级和参数配置。
消防设备电源监控系统在现代社会，消防安全至关重要。
而消防设备电源监控系统作为保障消防设备正常运行的关键一环，其重要性不言而喻。
消防设备电源监控系统是什么呢？简单来说，它就像是消防设备的“健康卫士”，时刻监测着消防设备电源的工作状态，确保在火灾发生时，消防设备能够正常运转，发挥应有的作用。
我们想象一下，如果在火灾发生的紧急时刻，消防设备因为电源故障无法启动，那将是多么可怕的场景！烟雾弥漫，火势蔓延，而本应拯救生命和财产的消防设备却成了摆设。
这不仅会让人们的生命安全受到威胁，还可能导致巨大的财产损失。
所以，消防设备电源监控系统的存在，就是为了杜绝这种情况的发生。
那么，这个系统是如何工作的呢？它通常由监控探测器、监控主机和传输线路等部分组成。
监控探测器安装在消防设备的电源端，实时采集电源的电压、电流、频率等参数，并将这些数据通过传输线路发送给监控主机。
监控主机对这些数据进行分析和处理，如果发现电源参数异常，比如电压过高或过低、电流过大或过小、缺相、断电等情况，就会立即发出报警信号。
报警方式也是多种多样的，有的系统会通过声光报警，让现场人员能够及时察觉到问题；有的则会通过短信、电话等方式通知相关的管理人员，让他们能够迅速采取措施进行处理。
同时，监控系统还会记录下电源故障的相关信息，为后续的故障排查和处理提供依据。
消防设备电源监控系统的应用范围非常广泛。
无论是商场、酒店、医院、学校等人员密集场所，还是工厂、仓库、办公楼等各类建筑，都需要安装这样的系统。
在人员密集的场所，一旦发生火灾，后果不堪设想。
所以，确保消防设备的电源正常，是保障人们生命安全的重要前提。
而在工厂和仓库等场所，里面存放着大量的物资和设备，火灾可能会带来巨大的经济损失。
有了消防设备电源监控系统，就能在很大程度上降低这种风险。
在实际的应用中，消防设备电源监控系统也面临着一些挑战。
比如，系统的安装和维护需要专业的技术人员，这就对相关人员的素质和能力提出了较高的要求。
消防电源监控系统1. 引言消防电源监控系统是一种用于监控消防电源设备状态和性能的系统。
它通过采集电源设备的各种数据并进行实时监测，能够提供电源设备的运行状态、电池电量、温度、湿度等信息。
该系统在消防领域起着至关重要的作用，能够帮助维护人员及时发现电源设备故障，确保消防设备的正常运行，保障人们的生命财产安全。
2. 系统架构消防电源监控系统主要由以下几个组成部分构成：2.1 电源设备消防电源监控系统所监控的电源设备主要包括主电源和备用电源，主要用于为消防设备供电。
电源设备需要具备高可靠性、稳定性和自动切换功能，以保证消防设备在电力故障或电源设备故障时能够继续供电。
2.2 数据采集单元数据采集单元是连接电源设备和监控系统的重要中间环节。
其主要负责采集电源设备的各项参数数据，并通过数据总线将其传输给监控系统。
数据采集单元一般包括传感器、数据采集器等组件，可以实时采集电源设备的状态、电流、电压、功率、电量等参数。
2.3 监控系统监控系统是整个消防电源监控系统的核心部分，负责接收、处理和展示电源设备的数据。
监控系统一般采用分布式架构，包括服务器端和客户端。
服务器端负责数据的接收、存储、处理和分析，客户端负责数据的展示和用户交互。
监控系统可以提供实时监控、历史数据查询、报警处理等功能。
3. 功能特点消防电源监控系统具备以下几个主要功能特点：3.1 实时监控监控系统能够实时监测电源设备的运行状态，包括电压、电流、温度、湿度等参数。
通过实时监控，维护人员可以及时发现设备故障，并进行相应的处理。
3.2 历史数据查询监控系统能够对电源设备的历史数据进行查询和分析。
用户可以根据需要查看不同时间段的数据，了解设备的运行情况和性能变化，为设备维护和管理提供参考依据。
3.3 报警处理当电源设备出现故障或异常情况时，监控系统能够发出相应的报警信号，并进行报警处理。
报警方式可以包括声光报警、短信通知、邮件通知等，以便维护人员及时采取措施修复故障，确保设备的正常运行。
ZXHA 消防设备电源监控系统使用说明书概述消防设备电源监控系统是根据国家标准GB28184‐2011《消防设备电源监控系统》，针对消防设备电源进行实时监控的系统。
通过检测消防设备电源工作状态，在电源发生过压、欠压、过流、缺相等故障时，发出报警信号，实时反应被监控设备电源的工作状态，集中显示，从而有效避免火灾发生时，消防设备由于电源故障而无法正常工作的危机情况，最大限度地保障消防联动系统的可靠行。
系统组成：消防设备电源状态监控器（简称监控器）、电压信号传感器、电压/电流传信号感器等部分或全部设备组成。
一、监控器1、产品特点（1）监控器采用 AC220V 供电，通过四条总线与传感器连接（2 条电源线，2 条通信线）。
（2）监控器采用主、备电源供电方式，主电供电范围 175V～245V，标准频率50Hz。
（3）监控器具有主、备电源工作状态指示，在主电源电压断开或低于AC175V 时，自动切换到备用电源；在主电源恢复后，自动切换到主电源；主、备电源切换时不影响监控器正常工作；备用电源在放电至终止电压后，充电 24 小时后，可提供监控器正常监视状态下工作 8 小时。
（4）监控器实时显示所有监控的消防设备主电源和备用电源的工作状态和故障报警信息。
（5）监控器在下述状况，100 秒内发出故障声、光信号，显示并记录故障的部位、类型和时间：a、被监控的消防设备供电中断； b、监控器与连接的外部部件间连接线的断路、短路等故障； c、被监控电源电压值大于额定电压的 110%或小于额定电压的 85%； d、被监控电源发生缺相、过载等供电异常现象； e、监控器自身备用电源充电的充电器与备用电源间连接线的断路、短路； f、监控器自身主电源欠压。
（6）故障声音能手动消除，再有故障信号输入时，能再次启动，故障光信号可保持到故障排除。
（7）任一故障不影响非故障部分的正常工作;故障排除后，故障信号可自动或手动复位;复位后，监控器可在 100秒内重新显示尚存在的故障。

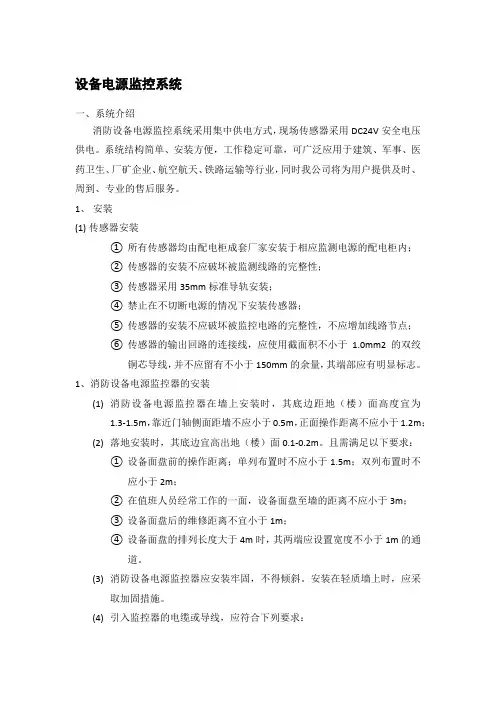

设备电源监控系统一、系统介绍消防设备电源监控系统采用集中供电方式，现场传感器采用DC24V安全电压供电。
系统结构简单、安装方便，工作稳定可靠，可广泛应用于建筑、军事、医药卫生、厂矿企业、航空航天、铁路运输等行业，同时我公司将为用户提供及时、周到、专业的售后服务。
1、安装(1)传感器安装①所有传感器均由配电柜成套厂家安装于相应监测电源的配电柜内；②传感器的安装不应破坏被监测线路的完整性；③传感器采用35mm标准导轨安装；④禁止在不切断电源的情况下安装传感器；⑤传感器的安装不应破坏被监控电路的完整性，不应增加线路节点；⑥传感器的输出回路的连接线，应使用截面积不小于1.0mm2的双绞铜芯导线，并不应留有不小于150mm的余量，其端部应有明显标志。
1、消防设备电源监控器的安装(1)消防设备电源监控器在墙上安装时，其底边距地（楼）面高度宜为1.3-1.5m，靠近门轴侧面距墙不应小于0.5m，正面操作距离不应小于1.2m；(2)落地安装时，其底边宜高出地（楼）面0.1-0.2m。
且需满足以下要求：①设备面盘前的操作距离；单列布置时不应小于1.5m；双列布置时不应小于2m；②在值班人员经常工作的一面，设备面盘至墙的距离不应小于3m；③设备面盘后的维修距离不宜小于1m；④设备面盘的排列长度大于4m时，其两端应设置宽度不小于1m的通道。
(3)消防设备电源监控器应安装牢固，不得倾斜。
安装在轻质墙上时，应采取加固措施。
(4)引入监控器的电缆或导线，应符合下列要求：①配线应整齐，避免交叉，并应固定牢靠；②电缆芯线和所配导线的端部，均应标明标号，并与图纸一致，字迹清晰不宜褪色；③端子板（或排）的每个接线端子，接线不应超过2根；④电缆芯和导线，应留有小于200mm的余量；⑤导线应绑扎成束；⑥导线引入线管后，在进线管处应封堵。
(5)监控器的主电源引入线严禁使用电源插头，应直接与消防电源连接；主电源应有明显的永久标志。
(6)监控器的接地线应固定，并有明显永久性标志。

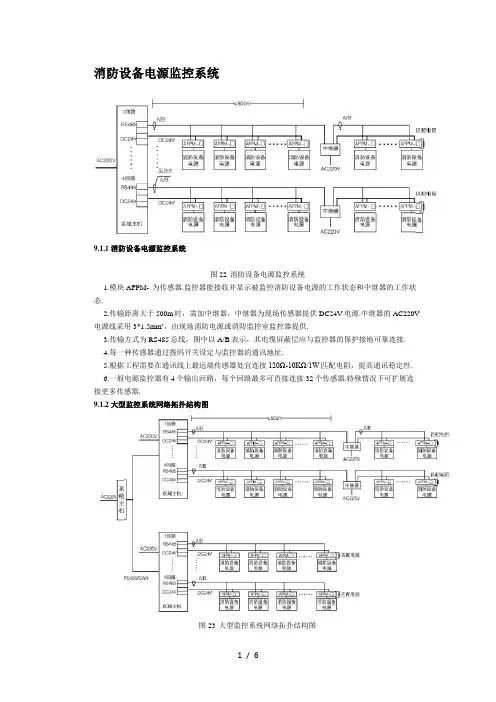

消防设备电源监控系统9.1.1消防设备电源监控系统图22 消防设备电源监控系统1.模块AFPM- 为传感器.监控器能接收并显示被监控消防设备电源的工作状态和中继器的工作状态.2.传输距离大于500m时，需加中继器，中继器为现场传感器提供DC24V电源.中继器的AC220V 电源线采用3*1.5mm²，由现场消防电源或消防监控室监控器提供.3.传输方式为RS485总线，图中以A/B表示，其电缆屏蔽层应与监控器的保护接地可靠连接.4.每一种传感器通过拨码开关设定与监控器的通讯地址.5.根据工程需要在通讯线上最远端传感器处宜连接120Ω-10KΩ/1W匹配电阻，提高通讯稳定性.6.一般电源监控器有4个输出回路，每个回路最多可直接连接32个传感器.特殊情况下可扩展连接更多传感器.9.1.2大型监控系统网络拓扑结构图图23 大型监控系统网络拓扑结构图1.系统主机最多可连接10个区域监控器，特殊情况可扩展.2.此系统用于建筑群或现场设备较多，需要分为多个区域的情况.3.每个区域监控器可直接连接128个传感器，特殊情况可扩展.4.监控器供电主电源AC220V，备用电源可自带，也可现场提供.9.2 监控系统图9.2.1消防电梯电源监控系统图图24 消防电梯电源监控系统图9.2.2排风兼排烟风机电源监控系统图图25 排风兼排烟风机电源监控系统图9.2.3消防泵房低压配电系统图图26 消防泵房低压配电系统图9.2.4消防排水（污）泵电源监控系统图图27 消防排水（污）泵电源监控系统图9.2.6楼层应急照明、防火卷帘电源监控系统图图28 楼层应急照明、防火卷帘电源监控系统图9.3 监控电路图9.3.1三相四线制双电源电压监控电路图图39 三相四线制双电源电压监控电路图9.3.2三相四线制电压电流监控电路图图30 三相四线制电压电流监控电路图9.4 消防设备电源监控系统示意图图31 消防设备电源监控系统示意图10 系统施工、安装与调试系统的施工，应按照批准的工程设计文件和施工技术方案进行，不得随意变更；确需变更设计时，应由原设计单位负责更改并经审图机构审核批准.10.1 布线10.1.1 系统的布线，应符合现行国家标准GB50116《火灾自动报警系统施工与验收规范》的要求；10.1.2 系统总线敷设后，应对每条回路的导线用500V的兆欧表测量绝缘电阻，其对地绝缘电阻不应小于20MΩ；10.1.3 同一工程中的导线，应根据不同用途选择不同颜色加以区分，相同用途的导线颜色应一致，电源线正极应为红色，负极应为蓝色或黑色；10.1.4 系统总线采用通讯线ZR-RVSP-2×1.0mm2+电源线ZR-RVS-2×1.5mm2穿SC20同管敷设.10.2 监控器/中继器的安装10.2.1 监控器/中继器壁挂安装时，其底边距地面高度宜为1.3m～1.5m,其靠近门轴的侧面距墙不应小于1.2m；落地安装时，其底边宜高出地面0.1m～0.2m；10.2.2 引入监控器/中继器的电缆或导线，电缆芯线和所配导线的端部均应标明编号，并与图纸一致，字迹清晰不易褪色；10.2.3 监控器和系统主机安装在消防控制室内；中继器安装在强电竖井内.10.3 传感器的安装10.3.1 所有传感器均由配电柜成套厂家安装于相应被监测电源的配电柜（箱）内；10.3.2 传感器的安装不应破坏被监测线路的完整性；10.3.3 传感器采用35mm标准导轨安装.10.4 调试10.4.1 系统的调试，应由建设（监理）单位组织，施工单位具体实施，应在施工安装结束并在质量验收合格后进行；10.4.2 调试前应具备下列技术文件10.4.2.1 系统图，平面图；10.4.2.2 设备安装技术文件；10.4.2.3 变更设计部分的实施施工图，变更设计的证明文件；10.4.2.4 施工过程检查记录，调试记录；10.4.2.5 设备的使用说明、产品检验报告、合格证及相关材料.10.4.3 调试负责人必须由专业技术人员担任；10.4.4 调试时首先应做以下工作10.4.4.1 对设备的规格、型号、数量、备品备件等按设计要求查验；10.4.4.2 对于系统线路出现错线、开路、虚焊、短路、绝缘电阻小于20MΩ等问题，应采取相应的处理措施；10.4.5 系统调试，应先分别对传感器和监控器等逐个进行通电检查，确认无故障报警、自检通过后方可进行系统调试；10.4.6 将所有经过调试合格的各项设备按系统设计连接组成完整的消防设备电源监控系统，观察并记录所监控电源的实时工作状态信息；10.4.7 系统在调试无故障后，开始系统的试运行.。
消防设备电源监控系统介绍随着社会经济的快速发展，人们对生命和财产的安全意识不断提高，对消防安全的需求也逐渐增加。
保证消防设备的正常运转是保障安全的重要保障之一，而消防设备的运行离不开电源，所以消防设备电源监控系统成为了越来越受人关注的一种系统。
本文将详细介绍消防设备电源监控系统的相关知识，包括其定义、作用、原理等内容。
定义消防设备电源监控系统是基于微机技术和网络技术，对消防设备的电源供电进行实时监测和报警处理，并提供足够的电量保障系统长期的工作稳定性和可靠性的一种监控系统。
在现代化消防安全管理中，消防设备电源监控系统是一种技术含量高、实用性强的安全防范措施。
作用消防设备电源监控系统的作用主要有以下几个方面：1.实现消防设备的正常运行消防设备电源监控系统可以实时监测消防设备的电源供电状况，当电源出现故障时可以及时报警处理，以防止消防设备的正常运行受到影响。
2.提高消防设备的可靠性消防设备电源监控系统可以对消防设备的电源供电进行实时监测，并提供及时的电量保障。
这样可以保证消防设备运行的稳定性和可靠性，从而更好地保障了人员和财产的安全。
3.降低操作人员管理难度消防设备电源监控系统可以实现对大量消防设备的电源供电进行集中监控，极大地减轻了操作人员的管理难度，降低了管理成本。
原理消防设备电源监控系统的工作原理主要分为以下几个步骤：1.实时监控电源供电状态系统通过在线监控消防设备的供电状态，快速、准确地获得系统供电情况，针对供电过程出现的各种问题快速、准确、及时地进行处理。
2.自动切换和状态检测系统通过自动切换，将消防设备从正常供电状态转变为备用供电状态，以保证消防设备的正常运行。
同时，系统可以对消防设备的运行状态进行实时检测，当消防设备发生异常时可以进行自动报警处理。
3.提供应急电源支持消防设备电源监控系统提供应急电源支持，当主电源出现故障时，自动切换到备用电源，以保证消防设备的正常运行。
消防设备电源监控系统是目前消防安全管理中越来越受人关注的一种系统。
消防设备电源监控系统在现代社会，消防安全是至关重要的。
而消防设备电源监控系统作为保障消防设备正常运行的关键环节，其重要性不容忽视。
这一系统就像是消防设备的“健康卫士”，时刻监测着电源的状况，确保在火灾发生时，消防设备能够迅速、有效地发挥作用。
消防设备电源监控系统是一种用于监控消防设备电源工作状态的智能化系统。
它通过对消防设备电源的电压、电流、开关状态等参数进行实时监测和分析，及时发现电源故障和异常情况，并发出报警信号，以便相关人员能够迅速采取措施进行修复和处理。
想象一下，在火灾发生的紧急时刻，如果消防设备因为电源故障而无法正常启动，那将是多么可怕的事情！消防水泵无法供水，消防风机无法排烟，消防应急照明和疏散指示系统无法正常工作，这无疑会给人们的生命和财产安全带来极大的威胁。
而消防设备电源监控系统的存在，就是为了避免这种情况的发生。
这一系统通常由监控主机、传感器和传输线路等组成。
传感器安装在消防设备的电源线路上，实时采集电源数据，并通过传输线路将数据传输到监控主机。
监控主机对数据进行分析和处理，一旦发现异常，立即发出声光报警，并在显示屏上显示故障信息，包括故障的类型、位置和发生时间等。
为了更好地理解消防设备电源监控系统的工作原理，我们以消防水泵为例。
消防水泵是消防灭火系统中的重要设备，它需要在火灾发生时迅速启动，提供足够的水压来灭火。
消防设备电源监控系统中的传感器会实时监测消防水泵电源的电压和电流。
如果电压过高或过低，电流过大或过小，或者电源出现断路、短路等故障，传感器会立即将这些信息传输给监控主机。
监控主机接收到这些信息后，会迅速判断故障的类型和严重程度，并发出相应的报警信号。
相关人员在收到报警信号后，可以迅速前往故障现场进行排查和修复，确保消防水泵在最短的时间内恢复正常工作。
消防设备电源监控系统具有很多优点。
首先，它能够实现实时监测，及时发现电源故障和异常情况，为故障的排查和修复争取了宝贵的时间。
消防电源监控系统1. 系统概述1.1 目的和背景消防电源监控系统是为了确保建筑物内部消防设备正常运行而设计的一种智能化管理系统。
该系统通过实时监测、报警和远程操作等功能，提高了对消防电源状态的可视化管理，并及时发现并解决问题。
1.2 主要特点- 实时性：可以随时获取到各个区域或设备的工作状态；- 可靠性：具有自动检测故障、断线告警等功能，确保安全稳定运行；- 远程操作：支持用户在任何地方进行远程查看与设置。
2. 功能模块详细介绍2.1 设备接入模块描述如何将需要被监控的消防电源连接至该系统中，并完成相关配置。
2.2 数据采集与传输模块解释数据采集方式以及数据传输协议选择（例如Modbus）；描述如何将所需信息从每台设备上读取出来并发送给服务器端。
...3.硬件组成说明：所有必须使用到得硬件元器材清单,包括型号规格数量用途价格供应商等。
4.软件组成说明：所有必须使用到得软件清单,包括名称版本号用途价格供应商等。
5. 系统部署与配置5.1 部署环境要求描述系统所需的硬件和网络环境，以及相关设置建议；5.2 安装步骤提供详细的安装指南，包括服务器端和客户端程序的安装过程；...6.法律名词及注释- 消防设备：根据《消防法》第十一条规定，“消防设施”是指为预防火灾、报警、控制疏散人员流动提供条件或者进行其他抢险救援活动而采取技术手段布置在特定场所内外并具有相对完整功能性能单位。
例如喷淋系统、自动喷水灭火系统等。
7.本文档涉及附件：[请列出本文档中引用了哪些附件，并给予明确标示]。
消防设备电源监控系统编制：吕孟杰日期：2015-12-15审核：日期：批准：日期：北京豪沃尔电子设备公司版权所有内部资料注意保密文档历史发放及记录目录文档历史发放及记录 ........................................................................................................... - 2 -一、系统概要 ....................................................................................................................... - 5 -1. 设计依据 ..................................................................................................................... - 5 -2. 适用范围和适用环境 ................................................................................................. - 5 -2.1适用范围 ................................................................................................................ - 5 -2.2适用环境 ................................................................................................................ - 5 -3.主要内容 ....................................................................................................................... - 5 -3.1 概述 ....................................................................................................................... - 5 -3.2 系统组成 ............................................................................................................... - 5 -3.3 监控主机 ............................................................................................................... - 6 -3.4 消防设备电源监控系统扩展箱 ........................................................................... - 6 -3.5 监控模块 ............................................................................................................... - 6 -4. 设计选用 ..................................................................................................................... - 6 -5. 施工说明 ..................................................................................................................... - 7 -6. 系统调试 ..................................................................................................................... - 7 -7.管理维护 ....................................................................................................................... - 7 -8. 其他 ............................................................................................................................. - 7 -二、HJX1000消防设备电源监控主机 ................................................................................ - 9 -三、HJX100A中继扩展箱 .................................................................................................. - 10 -四、监控模块 ..................................................................................................................... - 12 -1.单相交流监控模块 ..................................................................................................... - 12 -2.直流监控模块 ............................................................................................................. - 12 -3.三相交流监控模块 ..................................................................................................... - 13 -4.开关模块 ..................................................................................................................... - 14 -五、互感器选型 ................................................................................................................. - 16 -六、消防设备电源监控系统图 ......................................................................................... - 17 -七、监控模块接线图 ......................................................................................................... - 18 -1.HJ10A接线图 .............................................................................................................. - 19 -2.HJ10B接线图 .............................................................................................................. - 20 -3.HJ10C接线图 .............................................................................................................. - 20 -4.HJ00A接线图 .............................................................................................................. - 21 -5.HJ00B接线图 .............................................................................................................. - 22 -6.HJ30A、HJ31A接线图 ................................................................................................ - 22 -7.HJ30B、HJ31B接线图 ................................................................................................ - 23 -8.HJ30C、HJ31C接线图 ................................................................................................ - 24 -八、电源监控系统选型指南 ............................................................................................. - 25 -九、常见问题的处理方法 ................................................................................................. - 29 -1.系统安装过程中常见问题 ......................................................................................... - 29 -2.系统安装完毕，主机上电常见问题 ......................................................................... - 30 -3系统设置常见问题 ...................................................................................................... - 30 -一、系统概要1. 设计依据《消防控制通用技术要求》GA 767-2008《消防设备电源监控系统》GB28184-2011《智能建筑设计标准》GB/T 50314-2006其他相关现行国家标准和行业规范2. 适用范围和适用环境2.1适用范围本手册适用于智能楼宇、高层公寓、宾馆、饭店、商厦、工矿企业、国家重点消防单位以及石油化工、文教卫生、金融、电信等领域。
