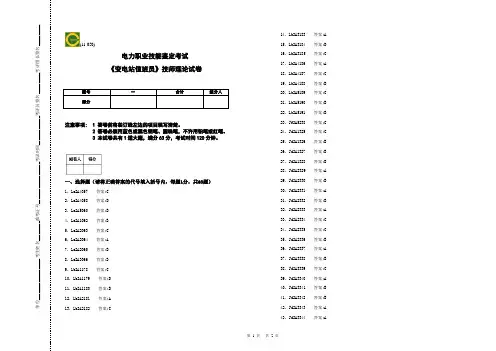

第 1 页 共 2 页(11-050)电力职业技能鉴定考试 《变电站值班员》技师理论试卷注意事项: 1 答卷前将装订线左边的项目填写清楚。
2 答卷必须用蓝色或黑色钢笔、圆珠笔，不许用铅笔或红笔。
3 本试卷共有1道大题，满分63分，考试时间120分钟。
一、选择题（请将正确答案的代号填入括号内，每题1分，共63题）1. La2A4057 答案:C2. La2A4058 答案:D3. La2A5060 答案:B4. La2A1062 答案:B5. La2A2063 答案:C6. La2A2064 答案:A7. La2A2065 答案:B8. La2A3066 答案:B9. Lb2A1178 答案:C 10. Lb2A1179 答案:D 11. Lb2A1180 答案:B 12. Lb2A2181 答案:A 13. Lb2A2182 答案:C14. Lb2A3183 答案:A15. Lb2A3184 答案:D16. Lb2A3185 答案:C 17. Lb2A4186 答案:A 18. Lb2A4187 答案:C 19. Lb2A4188 答案:B 20. Lb2A5189 答案:C 21. Lb2A5190 答案:B 22. Lb2A5191 答案:B 23. Jf2A5238 答案:C 24. Jd2A1325 答案:C 25. Jd2A1326 答案:B 26. Jd2A1327 答案:B 27. Jd2A1328 答案:B28. Jd2A2329 答案:A 29. Jd2A2330 答案:B 30. Jd2A2331 答案:A 31. Jd2A2332 答案:B 32. Jd2A2333 答案:A 33. Jd2A2334 答案:C 34. Jd2A2335 答案:C 35. Jd2A2336 答案:B 36. Jd2A2337 答案:A 37. Jd2A3338 答案:B 38. Jd2A3339 答案:C 39. Jd2A3340 答案:A 40. Jd2A3341 答案:B 41. Jd2A3342 答案:B 42. Jd2A3343 答案:A 43. Jd2A3344 答案:A单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________44. Jd2A3345 答案:B45. Je2A1425 答案:B46. Je2A1426 答案:A47. Je2A1427 答案:D48. Je2A2428 答案:C49. Je2A2429 答案:D50. Je2A2430 答案:C51. Je2A3431 答案:C52. Je2A3432 答案:B53. Je2A3433 答案:B54. Je2A4434 答案:B55. Je2A4435 答案:D56. Je2A4436 答案:A57. Je2A5437 答案:B58. Je2A5438 答案:C59. Je2A5439 答案:D60. Je2A5440 答案:B61. Je2A5441 答案:C62. Je2A5442 答案:A63. Jf2A3468 答案:C第 2 页共2 页。

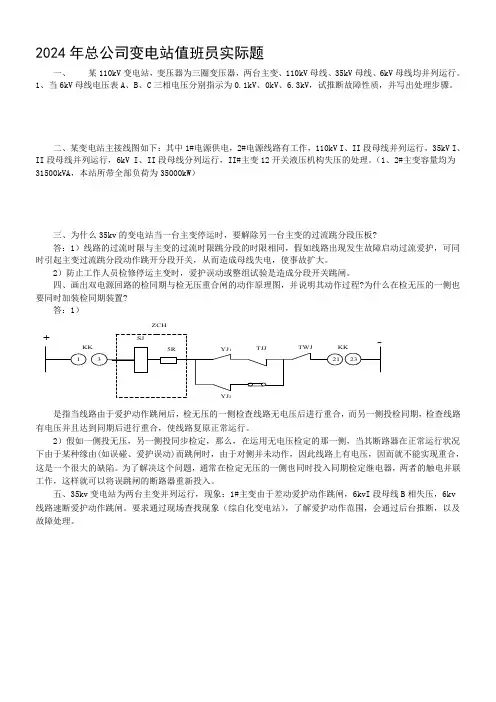

2024年总公司变电站值班员实际题一、 某110kV 变电站，变压器为三圈变压器，两台主变、110kV 母线、35kV 母线、6kV 母线均并列运行。
1、当6kV 母线电压表A 、B 、C 三相电压分别指示为0.1kV 、0kV 、6.3kV ，试推断故障性质，并写出处理步骤。
二、某变电站主接线图如下：其中1#电源供电，2#电源线路有工作，110kV I 、II 段母线并列运行，35kV I 、II 段母线并列运行，6kV I 、II 段母线分列运行，II#主变12开关液压机构失压的处理。
（1、2#主变容量均为31500kVA ，本站所带全部负荷为35000kW ）三、为什么35kv 的变电站当一台主变停运时，要解除另一台主变的过流跳分段压板?答：1）线路的过流时限与主变的过流时限跳分段的时限相同，假如线路出现发生故障启动过流爱护，可同时引起主变过流跳分段动作跳开分段开关，从而造成母线失电，使事故扩大。
2）防止工作人员检修停运主变时，爱护误动或整组试验是造成分段开关跳闸。
四、画出双电源回路的检同期与检无压重合闸的动作原理图，并说明其动作过程?为什么在检无压的一侧也要同时加装检同期装置?答：1）+ZCH是指当线路由于爱护动作跳闸后，检无压的一侧检查线路无电压后进行重合，而另一侧投检同期，检查线路有电压并且达到同期后进行重合，使线路复原正常运行。
2）假如一侧投无压，另一侧投同步检定，那么，在运用无电压检定的那一侧，当其断路器在正常运行状况下由于某种缘由(如误碰、爱护误动)而跳闸时，由于对侧并未动作，因此线路上有电压，因而就不能实现重合，这是一个很大的缺陷。
为了解决这个问题，通常在检定无压的一侧也同时投入同期检定继电器，两者的触电并联工作，这样就可以将误跳闸的断路器重新投入。
五、35kv 变电站为两台主变并列运行，现象：1#主变由于差动爱护动作跳闸，6kvI 段母线B 相失压，6kv 线路速断爱护动作跳闸。

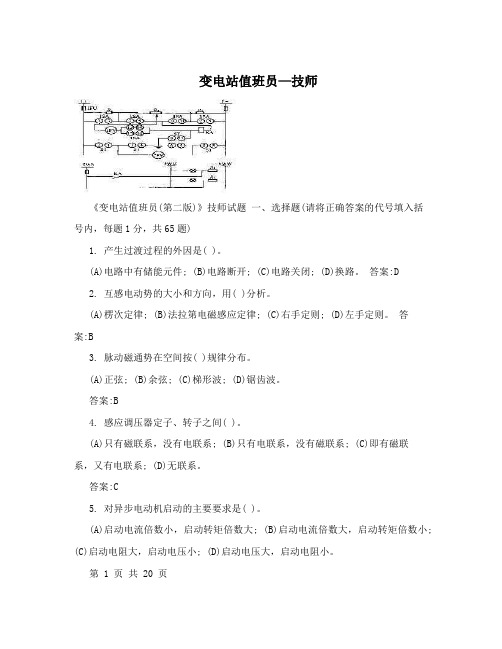

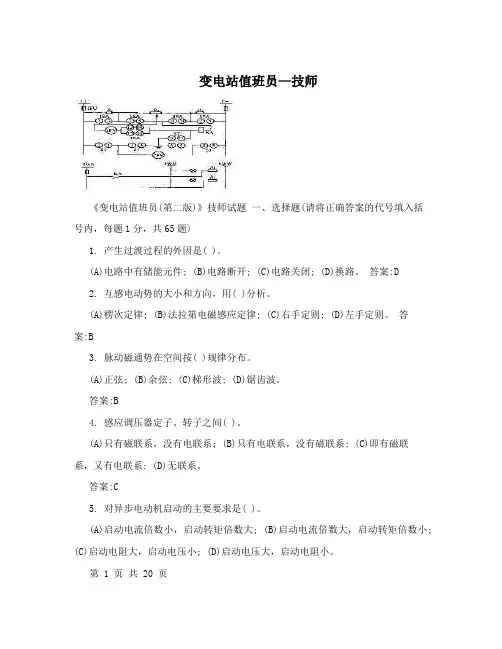

变电站值班员—技师《变电站值班员(第二版)》技师试题一、选择题(请将正确答案的代号填入括号内，每题1分，共65题)1. 产生过渡过程的外因是( )。
(A)电路中有储能元件; (B)电路断开; (C)电路关闭; (D)换路。
答案:D2. 互感电动势的大小和方向，用( )分析。
(A)楞次定律; (B)法拉第电磁感应定律; (C)右手定则; (D)左手定则。
答案:B3. 脉动磁通势在空间按( )规律分布。
(A)正弦; (B)余弦; (C)梯形波; (D)锯齿波。
答案:B4. 感应调压器定子、转子之间( )。
(A)只有磁联系，没有电联系; (B)只有电联系，没有磁联系; (C)即有磁联系，又有电联系; (D)无联系。
答案:C5. 对异步电动机启动的主要要求是( )。
(A)启动电流倍数小，启动转矩倍数大; (B)启动电流倍数大，启动转矩倍数小;(C)启动电阻大，启动电压小; (D)启动电压大，启动电阻小。
第 1 页共 20 页答案:A6. 关系式U= ,E+IR满足图A-3所示电路的( )。
ab图A-3(A)图A-3(a); (B)图A-3(b); (C)图A-3(c); (D)图A-3(d)。
答案:B7. 发生两相短路时，短路电流中含有( )分量。
(A)正序; (B)负序; (C)正序和负序; (D)正序和零序。
答案:C8. 纯电感在电路中是( )元件。
(A)耗能; (B)不耗能; (C)发电; (D)发热。
答案:B9. 当单相接地电流大于4000A时，规程规定接地装置接地电阻在一年内( )均不超过0.5,。
(A)春秋季节; (B)夏季; (C)冬季; (D)任意季节。
答案:D10. 断路器的跳闸辅助触点应在( )接通。
(A)合闸过程中，合闸辅助触点断开后; (B)合闸过程中，动静触头接触前; (C)合闸过程中; (D)合闸终结后。
答案:B11. 新投运电容器组应进行( )合闸冲击试验。
(A)3次; (B)5次; (C)7次; (D)1次。
变电站值班员技能鉴定考试题(技师部分）4．1 理论知识（含技能笔试）试题4。
1。
1 选择题下列每题都有4个答案，其中只有一个正确答案，将正确答案填在括号内。
La3A1051 用节点电压法求解电路时,应首先列出（A）独立方程.(A）比节点少一个的；（B）与回路数相等的；（C）与节点数相等的；（D）比节点多一个的.La3A1052 两只额定电压相同的电阻，串联接在电路中则阻值较大的电阻(A）。
（A）发热量较大；（B）发热量较小;（C）没有明显变化；（D）不发热。
La3A1053 串联谐振的电路的特征是（A）。
（A）电路阻抗最小(Z=R）,电压一定时电流最大，电容或电感两端电压为电源电压的Q倍；(B)电路阻抗最大（Z=1/（RC））；电流一定时电压最大，电容中的电流为电源电流的Q倍；品质因数Q值较大时,电感中电流近似为电源电流的Q倍；（C）电流、电压均不变;（D）电流最大。
La3A3054 分析和计算复杂电路的基本依据是（C）.（A)欧姆定律；（B）克希荷夫定律;(C）克希荷夫定律和欧姆定律；(D）节点电压法.La3A3055 功率因数用cosΦ表示，其大小为（B）.（A)cosΦ=P/Q；（B）cosΦ=R/Z；(C）cosΦ=R/S;（D)cosΦ=X/R。
La3A3056 电容器的容抗与（D）成反比.（A)电压；(B）电流；（C）电抗;（D)频率.La2A4057 RLC串联电路的复阻抗z=(C）Ω。
（A)R+wL+1/wC;(B）R+L+1/C;(C)R+jwL+1/jwc；（D）R+j（wL+1/wC）.La2A4058 产生过渡过程的外因是（D）.（A）电路中有储能元件；（B)电路断开；（C）电路关闭；（D）换路。
La3A5059 在对称三相非正弦量接电路中,线电压与相电压有效值的关系是(C）。
（A）U L=√3Uh；（B)U L〉√3Uh；（C）U L <√3Uh；（D)U L =3Uh。
变电站值班员专业技能考试题+答案1、在大电流接地系统中三圈变压器投运和停运前，对主变中性点刀闸操作要求，下列说法正确的是( )。
A、220kV侧中性点地刀可以不合,110kV侧中性点地刀必须合上B、220kV侧中性点地刀必须合上,110kV侧中性点地刀可以不合C、220kV侧中性点地刀必须合上,110kV侧中性点地刀必须合上D、不必考虑主变中性点地刀答案：C2、关于电流互感器，下列说法错误的是( )。
A、电流互感器二次侧严禁短路B、电流互感器二次回路上工作时，禁止采用熔丝或导线缠绕方式短接二次回路C、电流互感器阻抗佷小D、禁止在电流互感器与临时短路点之间进行工作答案：A3、事故处理可不用操作票，但应记入操作记录簿和( )内。
A、命令指示记录簿B、检修记录簿C、缺陷记录簿D、运行记录簿答案：D4、断路器的遮断容量应根据其安装处（）来决定。
A、变压器的容量B、最大负荷C、最大短路电流D、最小短路电流答案：C5、电压互感器二次回路有人工作而互感器不停用时应防止二次( )。
A、开路B、断路C、熔断器熔断D、短路答案：D6、“四对照”即对照设备( )。
A、名称、编号、位置和投退顺序B、名称、编号、位置和拉合方向C、名称、编号、位置和装拆顺序D、名称、编号、表记和拉合方向答案：B7、变压器负载增加时将出现( )。
A、一次侧电流保持不变B、一次侧电流减小C、一次侧电流随之相应增加D、二次侧电流不变答案：C8、二级动火时，（）可不到现场。
A、工区分管生产的领导或技术负责人（总工程师）B、动火负责人或动火执行人C、消防监护人或动火执行人D、运维许可人或动火执行人答案：A9、线路过电流保护的起动电流整定值是按该线路的( )整定。
A、出口短路电流B、大于允许的过负荷电流C、最大负荷D、负荷电流答案：B10、在同期并列中规定，同步表两侧频率差在( )Hz以内时，才允许将同步表电路接通。
A、0.1B、0.2C、0.5D、0.75答案：C11、工作负责人在转移工作地点时，应向工作人员交待带电范围( )。
变电站值班员专业技能测试题库及答案1、变压器并联运行的理想状况：空载时，并联运行的各台变压器绕组之间( )。
A、同相位B、无环流C、无电压差D、连接组别相同答案：B2、压板及按钮设置原则如下:每面屏(柜)压板不宜超过（）排,每排设置（）个压板,不足一排时，用备用压板补齐。
A、4，9B、5，9C、4，10D、5，10答案：B3、断路器存在严重缺陷，影响断路器继续安全运行时应进行（）。
A、继续运行B、加强监视C、临时性检修D、不考虑答案：C4、在SF6配电装置室低位区应安装( )仪器。
这些仪器应定期试验，保证完好。
A、电压测量B、电流测量C、能报警的氧量仪和SF6气体泄漏警报仪D、风力测量答案：C5、当故障发生在母联断路器与母联TA之间时会出现动作死区，此时母线差动保护应该( )。
A、启动失灵保护及远方跳闸B、启动母联失灵（或死区）保护C、启动远方跳闸D、退出母差答案：B6、220kV电压互感器隔离开关作业时，应拉开二次熔断器，这是为了( )。
A、防止二次接地B、防止反充电C、防止熔断器熔断D、防止短路答案：B7、额定电压为1kV以上的变压器绕组，在测量绝缘电阻时，必须用( )。
A、1000V兆欧表B、200V兆欧表C、2500V兆欧表D、500V兆欧表答案：C8、按照反措要点的要求，对于有两组跳闸线圈的断路器，( )。
A、与保护公用直流电源B、两组跳闸回路可共用一组直流熔断器供电C、其中一组由专用的直流熔断器供电，另一组可与一套主保护共用一组直流熔断器D、其每一跳闸回路应分别由专用的直流熔断器供电答案：D9、中性点接地系统比不接地系统供电可靠性( )。
A、不一定B、低C、相同D、高答案：B10、主变压器金属外壳接地是( )。
A、保护接地B、工作接地C、防静电接地D、雷电保护接地答案：A11、关键字严禁修改，如( )等。
A、拉、合、停、启、装、拆B、拉、合、将、切、装、拆C、拉、合、投、退、取、装D、拉、合、投、退、装、拆答案：D12、开关因本体或操作机构异常出现“合闸闭锁”尚未出现“分闸闭锁”时，值班调度员可视情况下令（）。

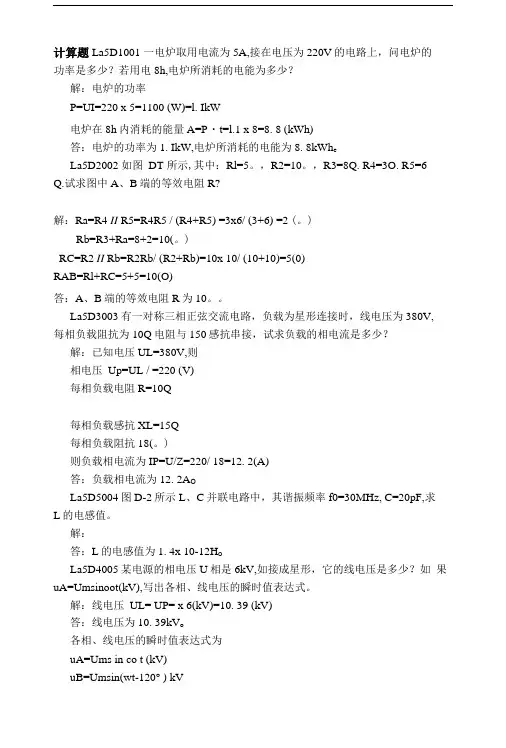

计算题La5D1001 一电炉取用电流为5A,接在电压为220V的电路上，问电炉的功率是多少？若用电8h,电炉所消耗的电能为多少？解：电炉的功率P=UI=220 x 5=1100 (W)=l. IkW电炉在8h内消耗的能量A=P・t=l.1 x 8=8. 8 (kWh)答：电炉的功率为1. IkW,电炉所消耗的电能为8. 8kWh eLa5D2002 如图DT 所示,其中：Rl=5。
，R2=10。
，R3=8Q. R4=3O. R5=6 Q.试求图中A、B端的等效电阻R?解：Ra=R4 II R5=R4R5 / (R4+R5) =3x6/ (3+6) =2 (。
)Rb=R3+Ra=8+2=10(。
)RC=R2 II Rb=R2Rb/ (R2+Rb)=10x 10/ (10+10)=5(0)RAB=Rl+RC=5+5=10(O)答：A、B端的等效电阻R为10。
La5D3003有一对称三相正弦交流电路，负载为星形连接时，线电压为380V,每相负载阻抗为10Q电阻与150感抗串接，试求负载的相电流是多少？解：已知电压UL=380V,则相电压Up=UL / =220 (V)每相负载电阻R=10Q每相负载感抗XL=15Q每相负载阻抗18(。
)则负载相电流为IP=U/Z=220/ 18=12. 2(A)答：负载相电流为12. 2A OLa5D5004图D-2所示L、C并联电路中，其谐振频率f0=30MHz, C=20pF,求L的电感值。
解：答：L的电感值为1. 4x 10-12H OLa5D4005某电源的相电压U相是6kV,如接成星形，它的线电压是多少？如果uA=Umsinoot(kV),写出各相、线电压的瞬时值表达式。
解：线电压UL= UP= x 6(kV)=10. 39 (kV)答：线电压为10. 39kV o各相、线电压的瞬时值表达式为uA=Ums in co t (kV)uB=Umsin(wt-120° ) kVuc=Umsin (co t+120° ) kVuAB= Ums in (oo t+30o) kVuBC= Ums in (co t-90o) kVuCA= Ums in (oo t+150o) kVLa5D1006 如图13-3 所示,已知：El=230V, R1=1O, E2=215V, R2=l。
冶金行业职业技能鉴定统一试卷
变电站值班员技师模拟操作技能试卷
注意事项
1、首先按要求在试卷的密封处填写您的姓名、考号和所在单位的名称。
2、请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。
3、请用蓝色（或黑色）钢笔、圆珠笔答卷，不要在试卷内填写与答案无关的内容。
4 第一部分 第二部分 总 分 总 分 人
得 分
一、 事故分析试题 （60分）
某35kV 变电站 越级跳闸事故
事故过程：
x 日9时，二段（假设线路名）457变电所线路电缆发生故障，而本线路没有任何保
护动作，导致2＃主变低压侧越级跳闸。
经过现场人员勘查，发现457线路在开关至架空线之间的新老电缆接头处发生短路
（离控制室大到100米的距离），短路点电缆线几乎熔断。
上位机记录如下：x 日9时41分13秒697毫秒 2＃变低后备 过流1动作 Ia =17.84A Ib =17.12A Ic= 2.93A Uab = Ubc = Uca = Uo =
其他信息：
在该事故发生前几日凌晨，由于外部线路遭受雷击，引起2条线路保护动作，正确跳
开本线路的断路器，上位机记录如下：
xx 日2时42分13秒493毫秒 张庄农网线路 过流1动作 Ia =70.03A Ib= 74.52A Ic =66.08A Uab = Ubc = Uca = Uo =
xx 日4时07分04秒387毫秒 1段北二线路 过流2动作 Ia= 61.96A Ib =46.93A Ic
=43.08A Uab = Ubc = Uca=88V Uo =
现场定值情况
1、2#主变低后备定值
CT 变比 2000/5 过流1段 12A （目前已改为5.2A ）
复合电压闭锁低压定值65V ，负序电压定值30V
2、457线路定值：
CT 变比 200/5 过流1段 27A 过流2段 9A
3、张庄农网线路定值：
CT 变比 600/5 过流1段 20A 过流2段 10A
4、1段北二线路定值：
CT 变比 100/5 过流1段 60A 过流2段 12A
问题1、已知2＃主变参数： 容量Sn=16000kVA 短路阻抗U ％＝8％ 额定电压Ue ＝ 假设系统的容量为无穷大。
从以上的保护动作记录数据分析，457线路发生AB 相间
短路引起主变越级跳闸的一次电流为多少（运行方式为2#主变单独对6kV 母线供电）分
析457线路的最大短路电流是多少有没有可能达到计算出的故障电流值（30分）
答：因为457线路发生AB 相间短路引起主变越级跳闸的二次故障电流为17.84 A ，所以折算到一次电流为7136 A （电流乘变比为17.84 A ×2000/5）。
因为运行方式为2#主变单独对6kV 母线供电，所以6kV 母线发生故障的最大短路
电流计算如下：短路电流标么值（用上标*表示标么值）: I* = 1/x* (总电抗标么值的倒数) =1/=. 基准值为（用下标j 代表基准值）：Ij=Sj/(Uj) 有名值为=标么值 ×基准值 I= I*×Ij = I*×Sn/( Ue)=×16/( ×= 从以上计算结果看出，当2#主变单独对6kV 母线供电时，6kV 母线发生故障的最大短路电流可以达到，故对于本次故障来说，故障点在457线路离6kV 母线电缆出线不到100米的距离处，可以近似的认为6kV 母线发生故障，所以对本次故障，保护电流达到7kA 完全有可能。
问题2、457线路在故障电流下为何不跳闸，而越级到主变。
按照保护整定原则，应该保证继电保护的选择性，当457线路发生故障时，应该由457线路保护动作跳开自身开关，而不应该越级到2＃主变。
而该次故障为何引起主变越级跳闸呢（20分）
答：经过分析认为，一次故障电流为7136 A ，由于457线路的一次CT 变比为200/5， 则故障电流达到了CT 额定电流的30多倍，而一般的保护电流互感器饱和倍数按照10－15倍进行设计，所以此时，457线路的一次CT 磁场进入了深度饱和，深度饱和状态下CT 的二次输出电流接近于0，故457线路保护装置采集不到故障电流而造成该线路保护拒动，而故障电流超过2＃主变定值造成主变越级跳闸。
问题3、前几日的两次线路故障为何没有引起主变越级跳闸（10分） 答：从上位机记录数据分析： 张庄农网线路故障电流为×600/5=8942A 。
大约为一次CT 额定电流的15倍，故一次CT 没有完全饱和，能够超过本线路定值而正确动作。
1段北二主扇线路故障电流为×100/5=1239A 。
大约为一次CT 额定电流的12倍，故一次CT 没有完全饱和，能够超过本线路定值而正确动作。
得 分
评分人
-------------------线
-------------------------封
------------------------
密-----------------------
培训单位：首钢技校 准考证号：___________________ 姓名： _________
二、 变配电常见事故处理（共40分）
1、母线失压原因有哪些（10分）
答：A 、误操作或操作时设备损坏；
B 、母线及连接设备的绝缘子发生闪络事故。
如母线、隔离开关、断路器、避雷器、
互感器等发生接地或短路故障，使母线保护或电源进线保护动作跳闸；
C 、线路故障，线路保护拒动或断路器拒跳，造成超级跳闸。
一般由失灵保护动作使
故障线路所在母线上断路器全跳闸，未装失灵保护的，由电源进线后备保护动作跳闸，母线失压；
D 、母线保护误动。
2、母线失压的一般处理程序是怎样的（10分）
答：A 、根据事故前的运行方式，保护及装臵动作情况，所报信号、断路器跳闸情况、设备 外状等，判明故障性质，故障发生的范围和事故停电范围。
若所用电失去时，先倒所用变，夜里应投入事故照明；
B 、将失压母线上各分路断跌器、变压器断跌器断开，并将已跳闸断跌器的操作把手复位；（注意在断开DL 时先断开电容器断路器）
C 、若因高压侧母线失压，使中、低侧母线失压，只要失压的中、低压侧母线无故障象征，就可先利用备用电源或合上母联断路器（分断断路器），先在短时间内恢复供电，再检查处理高压侧母线失压事故；
D 、采取上述措施后，根据保护动作情况、母线连接设备上有无故障，故障能否迅速隔 离，按不同情况，采取相应措施处理。
3、在什么情况下将运行中的变压器差动保护停用（10分）
答：A 、差动保护二次回路及电压互感器回路有变动或进行核验时；
B 、断电保护人员测定差动回路电流相量及差压时；
C 、差动保护互感器一相断线或回路开路时；
D 、差动回路出现明显的异常现象时；
E 、误动跳闸。
4、断路器越级跳闸应如何检查处理（10分）
答： 断路器超级跳闸后应首先检查保护及断路器的动作情况。
如果是保护动作，断路器拒绝 跳闸造成超级，则应在拉开拒绝跳闸断路器两侧隔离开关后，将其它非故障线路送电。
如果是因为保护未动作造成超级，则应将各线路断路器断开，再逐条线路试送电，发现 故障线路后，将该线路停电，拉开断路器两侧的隔离开关，再将其它非故障线路送电。
最后再查找断路器拒跳或保护拒动的原因。
