千分尺的规格及使用

千分尺的规格（原创实用版）目录1.千分尺的定义与用途2.千分尺的规格参数3.千分尺的选购与使用注意事项正文【千分尺的定义与用途】千分尺，又称为千分表，是一种精密测量工具，主要用于测量物体的长度、宽度、高度和深度等尺寸。

它具有高精度、操作简便等优点，广泛应用于机械制造、仪器仪表、汽车制造、航空航天等领域。

【千分尺的规格参数】千分尺的规格参数主要包括以下几个方面：1.测量范围：千分尺的测量范围通常为 0-150mm，也有部分产品可达到 0-300mm。

2.分度值：千分尺的分度值为 0.01mm，即每一个小刻度代表 0.01mm。

部分高精度千分尺的分度值可达到 0.001mm。

3.精度：千分尺的精度是指测量结果与真实值之间的误差。

常见的千分尺精度为±0.01mm，高精度千分尺的精度可达到±0.005mm。

4.材质：千分尺的材质主要包括不锈钢和铝材等，其中不锈钢千分尺具有更高的耐磨性和抗腐蚀性。

5.显示方式：千分尺的显示方式有指针式和数显式两种。

指针式千分尺通过指针指向刻度盘来进行读数，数显式千分尺则通过液晶显示屏直接显示测量结果。

【千分尺的选购与使用注意事项】在选购千分尺时，需要根据实际需求选择合适的规格和精度。

同时，应注意以下几点：1.观察外观：选购千分尺时，应检查外观是否完好，表面是否有划痕、变形等缺陷。

2.检查精度：可以通过比较不同尺寸的千分尺测量同一物体，来检查其精度是否达到要求。

3.测试操作性：在选购时，可以模拟实际使用场景，测试千分尺的操作是否便捷、舒适。

在使用千分尺时，应注意以下几点：1.保持清洁：使用前应清洁千分尺，避免油污、灰尘等影响测量精度。

2.正确操作：使用时，应将千分尺放置在稳定的位置，避免抖动影响测量精度。

同时，操作力度要适中，避免过力导致千分尺损坏。

3.保养维护：使用后，应将千分尺存放在干燥、清洁的地方，避免阳光直射和潮湿环境。

千分尺的规格一、千分尺的概述千分尺，又称千分卡、千分计，是一种常见的测量工具，用于精确测量物体的长度、厚度、直径等尺寸。

它具有高精度、高稳定性、易于操作等特点，广泛应用于机械制造、精密仪器、电子电器等行业。

二、千分尺的规格分类1.按测量范围分类千分尺按照测量范围可以分为以下几种：（1）小型千分尺：测量范围一般为0-100mm，适用于较小尺寸的测量。

（2）中型千分尺：测量范围为0-300mm，适用于一般尺寸的测量。

（3）大型千分尺：测量范围大于300mm，适用于大尺寸的测量。

2.按刻度间隔分类千分尺按照刻度间隔可以分为以下几种：（1）普通千分尺：刻度间隔为0.1mm。

（2）精细千分尺：刻度间隔为0.01mm。

（3）超精细千分尺：刻度间隔为0.001mm。

3.按精度分类千分尺按照精度可以分为以下几种：（1）普通精度千分尺：精度为±0.01mm。

（2）高精度千分尺：精度为±0.005mm。

（3）超精度千分尺：精度为±0.002mm。

1.测量对象的特性在选择千分尺时，要考虑被测对象的特性，如硬度、形状、表面粗糙度等。

硬度较高的物体需选用硬质测量面千分尺，形状复杂的物体需选用关节式千分尺。

2.测量环境的考虑根据测量环境的湿度、温度等因素，选择相应的千分尺材质。

例如，在高温、高湿环境下，建议选用不锈钢材质的千分尺。

3.测量精度的需求根据测量精度的需求，选择相应精度的千分尺。

一般而言，精度要求越高，价格越高。

四、千分尺的使用方法与注意事项1.使用前的检查使用千分尺前，应检查其外观、测量面、零位等，确保千分尺处于正常状态。

2.测量过程中的操作技巧（1）将千分尺轻轻地放置在被测物体上，使其与测量面紧密贴合。

（2）均匀用力，避免猛力撞击或过度施压。

（3）读数时，应保持眼睛与刻度尺平行，避免视觉误差。

3.测量后的保养与存储（1）测量结束后，用干净的软布擦拭千分尺，保持清洁。

（2）将千分尺存放在干燥、通风的地方，避免阳光直射和高温。

千分尺的规格摘要：一、千分尺简介1.千分尺的定义2.千分尺的用途二、千分尺的规格1.常见规格类型2.规格表示方法3.规格选择原则三、千分尺的使用1.使用前的准备2.使用过程中的注意事项3.常见问题及解决方法四、千分尺的维护与保养1.日常清洁2.定期检查3.配件更换与维修正文：千分尺是一种精密的测量工具，主要用于测量物体的长度、宽度、高度等尺寸。

其测量精度高达0.001 毫米，因此在工业生产、机械制造、电子、钟表等行业中有着广泛的应用。

一、千分尺的规格1.常见规格类型千分尺的规格主要包括测量范围、精度、类型等。

常见的规格类型有外径千分尺、内径千分尺、深度千分尺、公法线千分尺等。

用户在选择时需要根据实际测量需求来选择合适的规格。

2.规格表示方法千分尺的规格通常用数字和字母表示，如“500X20”表示该千分尺的测量范围为500 毫米，精度为0.02 毫米。

其中，数字表示测量范围，字母表示精度。

3.规格选择原则在选择千分尺时，用户需要根据实际测量需求来选择合适的规格。

一般来说，测量范围应大于被测物体的尺寸，精度应满足测量要求。

此外，还需要考虑千分尺的类型、使用环境等因素。

二、千分尺的使用1.使用前的准备在使用千分尺前，用户需要检查千分尺的外观是否完好，测量轴是否灵活。

同时，需要将千分尺的测量轴调整到零位，以确保测量的准确性。

2.使用过程中的注意事项在测量过程中，应避免千分尺与被测物体发生碰撞，以免影响测量精度。

同时，不要让手部或其他物体接触到测量轴，以免造成测量误差。

3.常见问题及解决方法在使用千分尺过程中，可能会遇到测量结果不准确、测量轴卡住等问题。

对于这些问题，可以通过清洗保养、更换配件等方式来解决。

三、千分尺的维护与保养1.日常清洁在使用千分尺后，需要及时清洁千分尺表面的污垢，以免影响测量精度。

同时，需要定期检查千分尺的测量轴是否灵活，如有污垢或杂物，需要及时清理。

2.定期检查定期检查千分尺的各部件是否完好，如测量轴、锁紧螺母等。

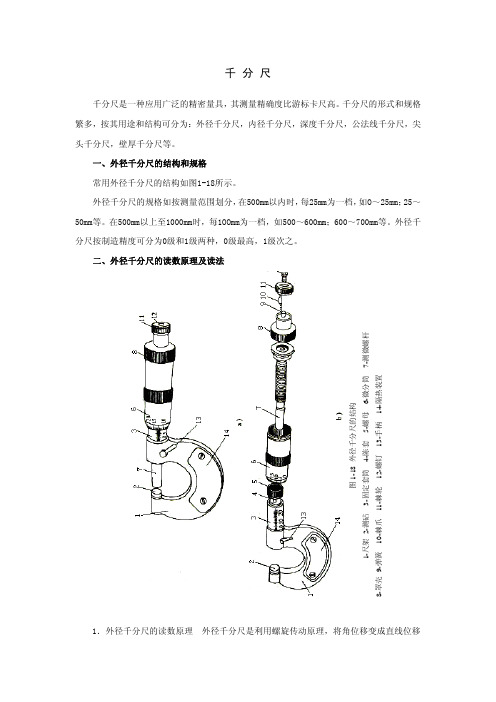

千 分 尺千分尺是一种应用广泛的精密量具，其测量精确度比游标卡尺高。

千分尺的形式和规格繁多，按其用途和结构可分为：外径千分尺，内径千分尺，深度千分尺，公法线千分尺，尖头千分尺，壁厚千分尺等。

一、外径千分尺的结构和规格 常用外径千分尺的结构如图1-18所示。

外径千分尺的规格如按测量范围划分，在500mm以内时，每25mm为一档，如O～25mm；25～50mm等。

在500mm以上至1000mm时，每1OOmm为一档，如500～600mm；600～700mm等。

外径千分尺按制造精度可分为0级和1级两种，0级最高，1级次之。

二、外径千分尺的读数原理及读法图1-18 外径千分尺的结构1-尺架 2-测砧 3-固定套筒 4-陈套 5-螺母 6-微分筒 7-测微螺杆8-罩壳 9-弹簧 10-棘爪 11-棘轮 12-螺钉 13-手柄 14-隔热装置1．外径千分尺的读数原理 外径千分尺是利用螺旋传动原理，将角位移变成直线位移来进行长度测量的。

由外径千分尺结构可知，微分筒6与测微螺杆7连成一体，且上面刻有50条等分刻线。

当微分筒6旋转一圈时，由于测微螺杆7的螺距一般为0.5mm，因此它就轴向移动0.5mm，当微分筒旋转一格时，测微螺杆轴向移动距离为0.5mm÷50=0.01mm。

这就是千分尺的读数装置所以能读出0.01mm的原理，而0.01mm就是外径千分尺的读数值。

2．外径千分尺的读数方法外径干分尺的读数部分是有固定套筒和微分筒组成，固定套筒上的纵刻线是微分筒读数值的基准线，而微分筒锥面的端面是固定套筒读数值的指示线。

固定套筒纵刻线的两侧备有一排均匀刻线，刻线的间距都是1mm且相互错开0.5mm，标出数字的一侧表示1mm数，未标数字的一侧即为0.5mm数。

用外径干分尺进行测量时，其读数步骤为以下三步：1)读整数：微分筒端面是读整数值的基准。

读整数时，看微分筒端面左边固定套筒上露出的刻线的数值，该数值就是整数值。

外径千分尺使用说明外径千分尺产品资料千分尺产品明细：外径千分尺、测微头、螺纹千分尺、公法线千分尺、内径千分尺、深度千分尺、杠杆千分尺、板厚千分尺、壁厚千分尺、尖头千分尺、小测头千分尺、电子数显外径千分尺一、外径千分尺(三级产品分类)1、产品简介：外径千分尺是利用螺旋副原理对弧形尺架上两测量面间分割的距离进行读数，适用于工件的外尺寸测量的工具。

2、购买列参数：见表3、产品特性：适用于工件的外尺寸测量，可测量工件精度在IT6-IT10 。

外径千分尺按分度值可分为0.01mm和0.001mm根据所测工件精度要求选择相应的产品。

测微螺杆采用优质合金钢制造，经淬火后精密磨削，变形小，耐用度高。

测量范围w 300mm的外径千分尺测量面镶硬质合金，使用寿命长。

测力装置采用双棘轮结构，测力稳定。

外径千分尺符合国家标准GB/T1216-2004。

测量范围(25-300) mm外径千分尺附有校对量杆1支；测量范围(300- 1000) mn#径千分尺附有校对量杆2支；测量范围(1000- 3000) mm外径千分尺附有校对柱2支，校对量杆4支，具体尺寸详见参数列表。

1000- 3000mm管结构外径千分尺是由外径千分尺和百分表组成的通用外尺寸测量器具。

1000- 3000mm管结构外径千分尺适用于重型机械或矿山机械等加工大尺寸零件的测量，通过活动测砧、量杆、校对柱及测微头来实现每种规格量程为500mm的尺寸测量。

用校对柱、测微头及量杆做尺寸的调整，用百分表进行比较测量，百分表量程为10mm读数更直观、方便。

1000- 3000mmt结构外径千分尺符合JB/T 10007-2012。

测力装置注意事项：转动测力装置渐进量面，听见“卡卡”声，表明量面与工件已接触上，测力装置卸荷有效，即可读数。

校对量杆的使用方法和作用：校对量杆用于测量范围大于25mm的外径千分尺校对“0”位。

把校对量杆当做被测工件进行测量，如果千分尺上的读数与校对量杆实际尺寸相同，表明“ 0”位正确。

千分尺的使用方法1.千分尺又称螺旋千分尺、分厘米卡，是一种精密测量工具，分为机械千分尺和电子千分尺，可精确到0.01mm，由测量钻头、测微螺钉、锁紧装置、固定套、差动缸和棘轮组成。

2.使用前应检查零点：差动缸前缘与水平刻线对齐，主轴标尺基线与差动缸零刻线对齐。

3.测量物体时：首先转动棘轮，将测量钻与千分尺螺丝之间的距离调整到略大于物体的尺寸，然后将被测物体放入其中，慢慢转动棘轮，直到发出咔嗒声后再读数。

4.阅读时：先读定尺，再读半尺。

如果半刻度线露出，标记为0.5mm，如果半刻度线未露出，标记为0.0mm，然后读取可移动刻度(注意估计)。

写n次0.01mm，最后的读数结果是定尺，半尺，动尺。

5.注意事项：千分尺每格1mm，差动圆柱每格0.01mm。

阅读时注意视线垂直于刻度，否则会有误差。

游标卡尺的使用方法一、游标卡尺介绍游标卡尺是一种较精密量具，能较精确地测量工件的长度、宽度、深度及内外圆直径等尺寸。

常用的规格有 0～125mm、0～150mm、0～200mm、0～300mm、0～500mm 等多种。

游标卡尺按其精度可分为：0.1mm、0.05mm、0.02mm 三种。

二、标卡尺的结构图 1-1游标卡尺由尺身、游标、外测量爪、刀口内测量爪、深度尺、紧固螺钉等组成，如图1-1所示。

三、读数游标的尺身上的刻度每格为 1mm，滑动的游标上的刻度每格为0.02mm（以精度0.02为例）。

如下图2-1（实物图），如下图3-1（示意图）。

图 2-1图 3-11.第一步：确认游标卡尺精度，如图2-1所示，游标卡尺的精度为0.02mm。

一般情况下我们的尺身（主尺）的读数的单位为cm，为了方便读数，我们需要化为mm，1cm=10格，所以一格为0.1cm，化为mm，即主尺一格就为1mm。

2.第二步：确认游标（副尺）读数，由于精度为0.02，所以如图3-1所示，游标（副尺）的一格为0.02mm，五格就为0.10mm；此时有两种游标（副尺）读数方法：2.1.第一种：数游标与主尺（从左到右）数过去相对应的格数X0.02；例如：10格在游标上对应的位置为2，我们通过计算：10X0.02=0.20mm；2.2.第二种：直接看游标读数：例如1就为5格，所以为0.10mm； 2为10格就为0.20mm；3就是0.30,mm；以此类推；3.第三步：具体读数：结果=主尺读数+游标（副尺读数）图 4-13.1.主尺读数：主尺的数值为0.7cm=7mm；（注意将cm转化为mm）3.2.副尺读数：大家可以清晰的看到图4-1游标（副尺）0刻度没有与7mm主尺刻度重合，所以超过了7mm，我们得从左往右读取游标刻度，看哪一个与主尺刻度进行重合；大家可以看图4-1中游标读数4这个位置刚刚好与主尺读数进行重合；我们进行计算：一共有20格X0.02=0.40mm; 或者直接读数4这个位置为0.40mm；3.3.最终结果：7mm+0.40mm=7.40mm；四、具体操作详细步骤：1.基本检查：拿出游标卡尺，进行外观检查，刻度清晰检查，是否损坏，游标是否能够正常滑动；2.清洁：重点清洁外量尺和内量尺和刻度，以及被测物体；3.校零:确认游标卡尺上的主尺和副尺0是否重合，如果未重合即万用表存在误差，需要读出误差值；4.进行游标卡尺测量被测物体，然后保证游标卡尺外量尺接触物体后，保证游标卡尺水平后旋转锁止螺母进行锁止，取出游标卡尺；5.读数：主尺+副尺；6.记录数据：最好测两次及以上；7.复位。

千 分 尺千分尺是一种应用广泛的精密量具，其测量精确度比游标卡尺高。

千分尺的形式和规格繁多，按其用途和结构可分为：外径千分尺，内径千分尺，深度千分尺，公法线千分尺，尖头千分尺，壁厚千分尺等。

一、外径千分尺的结构和规格 常用外径千分尺的结构如图1-18所示。

外径千分尺的规格如按测量范围划分，在500mm以内时，每25mm为一档，如O～25mm；25～50mm等。

在500mm以上至1000mm时，每1OOmm为一档，如500～600mm；600～700mm等。

外径千分尺按制造精度可分为0级和1级两种，0级最高，1级次之。

二、外径千分尺的读数原理及读法图1-18 外径千分尺的结构1-尺架 2-测砧 3-固定套筒 4-陈套 5-螺母 6-微分筒 7-测微螺杆8-罩壳 9-弹簧 10-棘爪 11-棘轮 12-螺钉 13-手柄 14-隔热装置1．外径千分尺的读数原理 外径千分尺是利用螺旋传动原理，将角位移变成直线位移来进行长度测量的。

由外径千分尺结构可知，微分筒6与测微螺杆7连成一体，且上面刻有50条等分刻线。

当微分筒6旋转一圈时，由于测微螺杆7的螺距一般为0.5mm，因此它就轴向移动0.5mm，当微分筒旋转一格时，测微螺杆轴向移动距离为0.5mm÷50=0.01mm。

这就是千分尺的读数装置所以能读出0.01mm的原理，而0.01mm就是外径千分尺的读数值。

2．外径千分尺的读数方法外径干分尺的读数部分是有固定套筒和微分筒组成，固定套筒上的纵刻线是微分筒读数值的基准线，而微分筒锥面的端面是固定套筒读数值的指示线。

固定套筒纵刻线的两侧备有一排均匀刻线，刻线的间距都是1mm且相互错开0.5mm，标出数字的一侧表示1mm数，未标数字的一侧即为0.5mm数。

用外径干分尺进行测量时，其读数步骤为以下三步：1)读整数：微分筒端面是读整数值的基准。

读整数时，看微分筒端面左边固定套筒上露出的刻线的数值，该数值就是整数值。

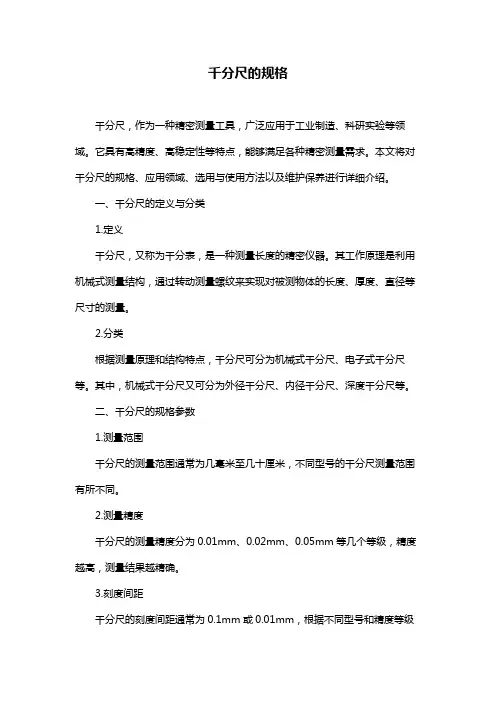

千分尺的规格千分尺，作为一种精密测量工具，广泛应用于工业制造、科研实验等领域。

它具有高精度、高稳定性等特点，能够满足各种精密测量需求。

本文将对千分尺的规格、应用领域、选用与使用方法以及维护保养进行详细介绍。

一、千分尺的定义与分类1.定义千分尺，又称为千分表，是一种测量长度的精密仪器。

其工作原理是利用机械式测量结构，通过转动测量螺纹来实现对被测物体的长度、厚度、直径等尺寸的测量。

2.分类根据测量原理和结构特点，千分尺可分为机械式千分尺、电子式千分尺等。

其中，机械式千分尺又可分为外径千分尺、内径千分尺、深度千分尺等。

二、千分尺的规格参数1.测量范围千分尺的测量范围通常为几毫米至几十厘米，不同型号的千分尺测量范围有所不同。

2.测量精度千分尺的测量精度分为0.01mm、0.02mm、0.05mm等几个等级，精度越高，测量结果越精确。

3.刻度间距千分尺的刻度间距通常为0.1mm或0.01mm，根据不同型号和精度等级而定。

4.尺身长度尺身长度是指千分尺主体部分的长度，一般为100mm、150mm、200mm等。

三、千分尺的应用领域1.工业制造千分尺在工业制造领域主要用于产品的尺寸检测，如电子产品、汽车零部件、精密机械等。

2.科研实验在科研实验中，千分尺可用于各种精密测量任务，如材料试验、生物医学研究等。

3.精密测量千分尺具有高精度，可用于各种精密测量场合，如半导体器件的测量、微小尺寸的检测等。

四、千分尺的选用与使用方法1.选用原则选用千分尺时，应根据实际测量需求，考虑测量范围、测量精度、刻度间距等参数。

此外，还需根据被测物体的材质、形状等因素选择合适的千分尺类型。

2.使用方法使用千分尺时，先将千分尺放置在被测物体上，使其与被测表面紧密贴合。

然后旋转千分尺的调节旋钮，使指针指向所需的测量数值。

在读数时，要注意区分刻度盘上的主刻度和副刻度，并准确读取副刻度上的数值。

五、千分尺的维护与保养1.清洁使用千分尺前后，应将其擦拭干净，避免灰尘、油污等影响测量精度。
