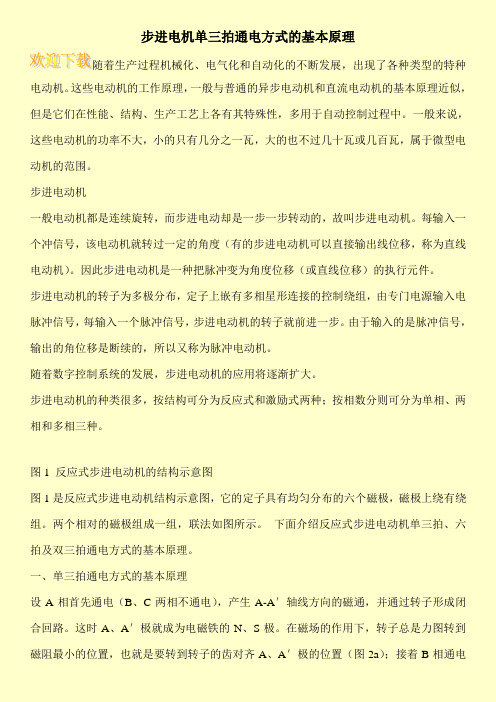

步进电机单三拍通电方式的基本原理
步进电机单三拍通电方式的基本原理随着生产过程机械化、电气化和自动化的不断发展，出现了各种类型的特种电动机。
这些电动机的工作原理，一般与普通的异步电动机和直流电动机的基本原理近似，但是它们在性能、结构、生产工艺上各有其特殊性，多用于自动控制过程中。
一般来说，这些电动机的功率不大，小的只有几分之一瓦，大的也不过几十瓦或几百瓦，属于微型电动机的范围。
步进电动机一般电动机都是连续旋转，而步进电动却是一步一步转动的，故叫步进电动机。
每输入一个冲信号，该电动机就转过一定的角度（有的步进电动机可以直接输出线位移，称为直线电动机）。
因此步进电动机是一种把脉冲变为角度位移（或直线位移）的执行元件。
步进电动机的转子为多极分布，定子上嵌有多相星形连接的控制绕组，由专门电源输入电脉冲信号，每输入一个脉冲信号，步进电动机的转子就前进一步。
由于输入的是脉冲信号，输出的角位移是断续的，所以又称为脉冲电动机。
随着数字控制系统的发展，步进电动机的应用将逐渐扩大。
步进电动机的种类很多，按结构可分为反应式和激励式两种；按相数分则可分为单相、两相和多相三种。
图1 反应式步进电动机的结构示意图图1是反应式步进电动机结构示意图，它的定子具有均匀分布的六个磁极，磁极上绕有绕组。
两个相对的磁极组成一组，联法如图所示。
下面介绍反应式步进电动机单三拍、六拍及双三拍通电方式的基本原理。
一、单三拍通电方式的基本原理设A相首先通电（B、C两相不通电），产生A-A′轴线方向的磁通，并通过转子形成闭合回路。
这时A、A′极就成为电磁铁的N、S极。
在磁场的作用下，转子总是力图转到磁阻最小的位置，也就是要转到转子的齿对齐A、A′极的位置（图2a）；接着B相通电。
AT89C51单片机控制步进电机
摘要步进电机是一种进行精确步进运动的机电执行元件，它广泛应用于工业机械的数字控制，为使系统的可靠性、通用性、可维护性以及性价比最优，根据控制系统功能要求及步进电机应用环境，确定了设计系统硬件和软件的功能划分，从而实现了基于8051单片机的四相步进电机的开环控制系统。
控制系统通过单片机存储器、I/O接口、中断、键盘、LED显示器的扩展、步进电机的环形分频器、驱动及保护电路、人机接口电路、中断系统及复位电路、单电压驱动电路等的设计，实现了四相步进电机的正反转，急停等功能。
为实现单片机控制步进电机系统在数控机床上的应用，系统设计了两个外部中断，以实现步进电机在某段时间内的反复正反转功能，也即数控机床的刀架自动进给运动，随着单片机技术的不断发展，单片机在日用电子产品中的应用越来越广泛，自六十年代初期以来，步进电机的应用得到很大的提高。
人们用它来驱动时钟和其他采用指针的仪器，打印机、绘图仪，磁盘光盘驱动器、各种自动控制阀、各种工具，还有机器人等机械装置。
此外作为执行元件，步进电机是机电一体化的关键产品之一，被广泛应用在各种自动化控制系统中，随着微电子和计算机技术的发展，它的需要量与日俱增，在各个国民经济领域都有应用。
步进电机是机电数字控制系统中常用的执行元件，由于其精度高、体积小、控制方便灵活，因此在智能仪表和位置控制中得到了广泛的应用大规模集成电路的发展以及单片机技术的迅速普及，为设计功能强，价格低的步进电机控制驱动器提供了先进的技术和充足的资源。
关键词：步进电机;单片机;精度高;体积小;控制方便。
目录设计要求 (2)1.1设计要求 (2)1.2验收标准 (2)步进电机原理及硬件和软件设计 (2)2.1步进电机工作方式 (2)2.2 总体设计方框图 (5)2.3 设计原理分析 (6)2.3.1元器件介绍:步进电机 (6)2.3.2方案论证 (7)2.3.3硬件设计 (8)2.3.4元件清单 (12)2.3.5 软件设计 (13)总结 (19)致谢 (19)参考文献 (20)附录 (21)设计要求1.1设计要求（1）最小系统：选择AT89C51单片机为核心元件构成系统。
基于MSP430F449单片机的24BYJ48步进电机控制
引言步进电机可快速启动、停止和反转，加上步进电机只有周期性的误差而无累积误差，其运行不受负载变化的影响等特点，使得在速度、位置等控制领域用步进电机来控制变得简单，因而步进电机使用非常广泛。
由于利用单片机实现的步进电机具有控制成本低、使用灵活等特点，所以越来越多地引起人们的重视。
本文介绍基于MSP430系列单片机实现的24BYJ48步进电机控制。
1步进电机1.1工作原理步进电机是一种将电脉冲转化为角位移的执行机构。
角位移与脉冲数成正比，转速与脉冲频率成正比，因此可通过改变脉冲频率实现步进电机调速。
步进电机有许多种形状和尺寸，但不论形状和尺寸如何，按照电磁转矩的产生原理可分为磁阻式（反应式BF ）步进电机、永磁式步进电机BY 和感应子式（混合式）BYG 步进电机。
根据励磁绕组的相数分主要有单相、三相、四相和五相等多种[1]。
当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度（称为“步距角”），步距角的大小反映了步进电机分辨率的大小，它与步进电机的结构和工作方式有关，可以由下式求得：Q S =360°r式中：N 为励磁绕组通电一周的状态改变次数，即为运行拍数，Z r 为步进电机转子齿数。
以三相步进电机为例，假设步进电机转子的齿数为40，以单三拍方式工作，通电顺序为A →B →C →A ，通电一周的状态改变次数为3（即3拍），则步距角为3度。
若以三相六拍方式工作，通电顺序为A →AB →B →BC →C →CA →A ，通电一周的状态改变次数为6，则步距角为1.5度，分辨率提高一倍。
三相三拍运行方式时，当通电顺序为A →B →C →A ，步进电机将不断地按顺时针方向转动，叫正转，那么当通电顺序按A →C →B →A 进行时，则电机反时针旋转，叫反转。
可见控制步进电机正反转只是三相绕组通电顺序不同而已。
同理，三相六拍运行方式时，正转通电顺序为A →AB →B →BC →C →CA →A ，反转通电顺序为A →AC →C →CB →B →BA →A 。
三相三拍步进电机工作原理
三相三拍步进电机工作原理
三相三拍步进电机的工作原理基于电磁感应和磁场作用。
当给定子绕组通电时，会在电机内部产生磁场，这个磁场会与转子上的永磁体相互作用，使转子转动。
具体来说，当A相绕组通电时，A相定子上的齿与转子上的齿对齐，迫使电机旋转一定的角度。
然后，B相绕组通电，B相定子上的齿与转子上的齿对齐，电机继续旋转一定的角度。
同理，C相绕组通电时，C相定子上的齿与转子上的齿对齐，电机继续旋转一定的角度。
每次改变一次通电方式，步进电机转动一步，这称为一拍。
当A、B、C三相依次轮流通电时，步进电机就会依次转动三个步骤，即三拍。
这种按A→B→C→A→B→C→A…顺序轮流通电的方式称为三相三拍运行方式。
需要注意的是，三相三拍步进电机的工作原理可能因具体的电机设计和应用场景而有所不同。
在实际应用中，需要根据电机的具体参数和应用需求来确定通电方式和步距角等参数。
