高中物理第2章恒定电流第1节电源和电流课件新人教版物理选修3

第二章恒定电流质量检查试卷

一、选择题：（每小题４分，共40分，请将每小题正确答案的字母填入答卷的表格内）

1、一白炽灯泡的额定功率与额定电压分别为36 W与36 V。若把此灯泡接到输出电压为18 V的电源两端，则灯泡消耗的电功率( )

A．等于36 W B．小于36 W，大于9 W

C．等于9 W D．小于9 W

2、用电压表检查图示电路中的故障，测得Uad＝5.0 V，Ued＝0 V，Ube＝0 V，Uab＝5.0 V，则此故障可能是( )

A．L断路

B．R断路

C．R′断路

D．S断路

3、如图所示为伏安法测电阻的一种常用电路。以下分析正确的是( )

A．此接法的测量值大于真实值

B．此接法的测量值小于真实值

C．此接法要求待测电阻值小于电流表内阻

D．开始实验时滑动变阻器滑动头P应处在最左端

4、在如图所示的电路中，E为电源电动势，r为电源内阻，

R1和R3均为定值电阻，R2为滑动变阻器。当R2的滑动触点

在a端时合上开关S，此时三个电表A1、A2和V的示数分

别为I1、I2和U。现将R2的滑动触点向b端移动，则三个

电表示数的变化情况是( )

A．I1增大，I2不变，U增大

B．I1减小，I2增大，U减小

C．I1增大，I2减小，U增大

D．I1减小，I2不变，U减小

5、汽车电动机启动时车灯会瞬时变暗，如图，在打开车灯的情况下，电动机未启动时电流表读数为10 A，电动机启动时电流表读数为58

A，若电源电动势为12.5 V，内阻为0.05 Ω，电流表内阻不计，则因电动机启动，车灯的电功率降低了( )

A．35.8 W B．43.2 W

C．48.2 W D．76.8 W

6、如图所示，当ab端接入100V电压时，cd两端为20V；当

cd两端接入100V时，ab两端电压为50V，则R1∶R2∶R3之

阳光家教网 高中（高考）物理复习资料

第七章 恒定电流

考纲要览

主题 内 容 要求 说明

电路 1．欧姆定律 Ⅱ

2．电阻定律 Ⅰ

3．电阻的串联、并联 Ⅰ

4．电源的电动势和内阻 Ⅱ

5．闭合电路欧姆定律

Ⅰ

6．电功率、焦耳定律 Ⅰ

实验 7．测定电源的电动势和内阻

考向预测

本章为历年高考考点分布的重点区域之一，历年考题中均有体现，特别是规定的学生实验，不论是实验知识的检查，还是器材连接、数据处理、误差分析等，每年试题中都有所涉及，考的既具体又灵活，稳恒电路分析，也是高考试题的计算题常考内容之一．

本章内容在高考中主要考查电路的计算，包括电阻的计算，串并联电阻的计算，电功、电热的计算（纯电阻电路、非纯电阻电路、混联电路等），闭合电路欧姆定律的计算；电压、电流、电阻的测量．

其中电路分析——包括含容电路分析、电路变化、动态问题分析，电功、电功率分配问题分析以及设计型实验题，都是考查中出现几率最大的部分，要重点加以掌握．设计型实验题也是一种考查趋势，该种题型不仅要求对于本章规定实验的原理能够深入理解，还要求具有灵活的思路，能熟练的将所学知识运用于新的情景，解决新的问题．更考查了学生的研究方法、掌握情况及创新思维能力的强弱．所以对于该种问题的复习要引起足够的重视．

第1课时 电动势 欧姆定律

基础知识回顾

1．电流

（1）电流的形成： 电荷的定向移动形成电流

只要导线两端存在电压，导线中的自由电子就在电场力的作用下，从电势低处向电势高处定向移动，移动的方向与导体中的电流方向相反．导线内的电场是由电源、导线等电路元件所积累的电荷共同形成的，导线内的电场线保持和导线平行．

（2）电流的宏观表达式：I=q/t，适用于任何电荷的定向移动形成的电流．

注意：在电解液导电时，是正负离子向相反方向定向移动形成电流，在用公式I＝q／t计算电流强度时应引起注意．

（3）电流的微观表达式：I=nqvS（n为单位体积内的自由电荷个数，S为导线的横截面积，v为自由电荷的定向移动速率）．

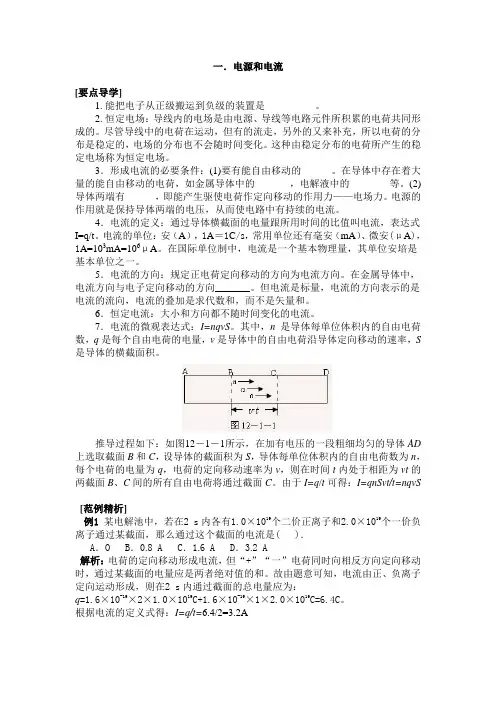

一．电源和电流

[要点导学]

1.能把电子从正级搬运到负级的装置是__________。

2.恒定电场：导线内的电场是由电源、导线等电路元件所积累的电荷共同形成的。尽管导线中的电荷在运动，但有的流走，另外的又来补充，所以电荷的分布是稳定的，电场的分布也不会随时间变化。这种由稳定分布的电荷所产生的稳定电场称为恒定电场。

3．形成电流的必要条件：(1)要有能自由移动的______。在导体中存在着大量的能自由移动的电荷，如金属导体中的_______，电解液中的________等。(2)导体两端有______，即能产生驱使电荷作定向移动的作用力——电场力。电源的作用就是保持导体两端的电压，从而使电路中有持续的电流。

4．电流的定义：通过导体横截面的电量跟所用时间的比值叫电流，表达式I=q/t。电流的单位：安（A），1A＝1C/s，常用单位还有毫安（mA）、微安(μA)，1A=103mA=106μA。在国际单位制中，电流是一个基本物理量，其单位安培是基本单位之一。

5．电流的方向：规定正电荷定向移动的方向为电流方向。在金属导体中，电流方向与电子定向移动的方向_______。但电流是标量，电流的方向表示的是电流的流向，电流的叠加是求代数和，而不是矢量和。

6．恒定电流：大小和方向都不随时间变化的电流。

7．电流的微观表达式：I=nqvS。其中，n是导体每单位体积内的自由电荷数，q是每个自由电荷的电量，v是导体中的自由电荷沿导体定向移动的速率，S是导体的横截面积。

推导过程如下：如图12－1－1所示，在加有电压的一段粗细均匀的导体AD上选取截面B和C，设导体的截面积为S，导体每单位体积内的自由电荷数为n，每个电荷的电量为q，电荷的定向移动速率为v，则在时间t内处于相距为vt的两截面B、C间的所有自由电荷将通过截面C。由于I=q/t可得：I=qnSvt/t=nqvS

[范例精析]

例1 某电解池中，若在2 s内各有1.0×1019个二价正离子和2.0×1019个一价负离子通过某截面，那么通过这个截面的电流是( )．

1 选修3-1 第二章恒定电流

§2.1 电源和电流

【学习目标】

1，知道电源的作用和导体中的恒定电场

2，理解电流的定义，知道电流的单位、方向的规定

3，了解金属导体内自由电子定向移动速率的推导过程。

【重点难点】

重点：理解电源的形成过程及电流的产生。

难点：电源作用的道理，区分电子定向移动的速率和在导线中建立电场的速率这两个不同的概念。

【预习】：

1． 电源

（1）.电流的形成：导体中的_____________在静电力作用下发生 ________移动形成电流。

（2）.电源的作用：a.维持电路两端有一定的____________

b.在闭合电路中，使导线中的自由电子发生_________从而形成______的电流。

2．恒定电场

（1）定义：由稳定分布的__________所产生的稳定的电场

（2）形成：导线中的电场是由电源、导线等电路元件所积累的电荷共同形成的，其场强

沿 ______________的方向，虽然这些电荷在运动，但有的流走了，另外的又来补充，所以电荷的分布是稳定的，电场的分布不随时间变化

3． 恒定电流

（1） 恒定电流：大小和方向都______________的电流

（2） 电流

a. 物理意义：表示电流的强弱的物理量

b. 定义：通过导体横截面的_____________和______________________的比值。

c. 表达式：I=__________________

d. 产生稳定电流的条件：

（1）导体中有自由移动的电荷。 （2）导体两端有电压。

【展示】：

1．电流：电荷的形成电流，I=Q/T，适用于任何电荷的定向移动形成的电流。在电解液导电时，是正、负离子向相反方向定向移动形成电流，在用公式I＝q/t计算电流强度时q为正、负电荷电量的代数和 。电流的微观表达式：I=nqvS

电流的定义：通过导体横截面的电量跟所用时间的比值叫电流，表达式I=q/t。电流的单位：安（A），1A＝1C/s，常用单位还有毫安（mA）、微安(μA)，1A=103mA=106μA。在国际单位制中，电流是一个基本物理量，其单位安培是基本单位之一。 2 2、 电流的方向性：电流是标量，但有方向，规定正电荷定向移动的方向为电流方向，负电荷定向运动方向与电流方向相反。
