血氧仪的测试原理

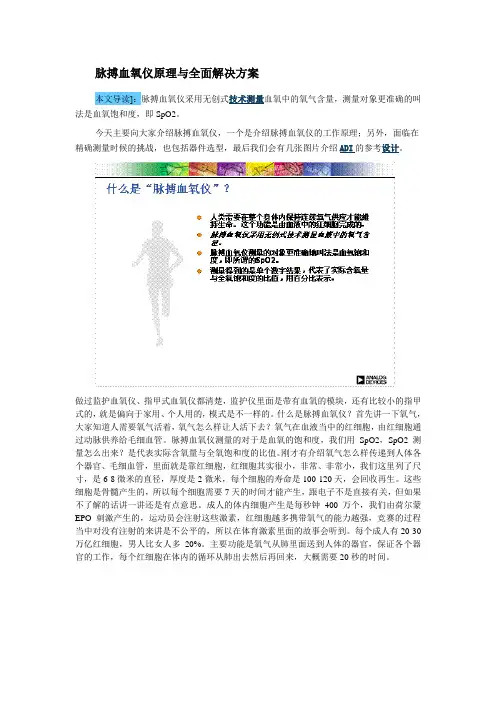

脉搏血氧仪原理与全面解决方案

本文导读]：脉搏血氧仪采用无创式技术测量血氧中的氧气含量，测量对象更准确的叫法是血氧饱和度，即SpO2。

今天主要向大家介绍脉搏血氧仪，一个是介绍脉搏血氧仪的工作原理；另外，面临在精确测量时候的挑战，也包括器件选型，最后我们会有几张图片介绍ADI的参考设计。

做过监护血氧仪、指甲式血氧仪都清楚，监护仪里面是带有血氧的模块，还有比较小的指甲式的，就是偏向于家用、个人用的，模式是不一样的。什么是脉搏血氧仪？首先讲一下氧气，大家知道人需要氧气活着，氧气怎么样让人活下去？氧气在血液当中的红细胞，由红细胞通过动脉供养给毛细血管。脉搏血氧仪测量的对于是血氧的饱和度，我们用SpO2，SpO2测量怎么出来？是代表实际含氧量与全氧饱和度的比值。刚才有介绍氧气怎么样传递到人体各个器官、毛细血管，里面就是靠红细胞，红细胞其实很小，非常、非常小，我们这里列了尺寸，是6-8微米的直径，厚度是2微米，每个细胞的寿命是100-120天，会回收再生。这些细胞是骨髓产生的，所以每个细胞需要7天的时间才能产生，跟电子不是直接有关，但如果不了解的话讲一讲还是有点意思。成人的体内细胞产生是每秒钟400万个，我们由荷尔蒙EPO刺激产生的，运动员会注射这些激素，红细胞越多携带氧气的能力越强，竞赛的过程当中对没有注射的来讲是不公平的，所以在体育激素里面的故事会听到。每个成人有20-30万亿红细胞，男人比女人多20%。主要功能是氧气从肺里面送到人体的器官，保证各个器官的工作，每个红细胞在体内的循环从肺出去然后再回来，大概需要20秒的时间。

什么是脉搏血氧仪？在这个里面我们首先要了解一下HbO2的定义。在肺里面，红细胞是这样的，本身附着血红蛋白，符号是Hb，一种是氧合血红蛋白，就是HbO2，还有还原血红蛋白，从动脉经过毛细血管回到颈脉的时候，氧分子脱落了。这是我红细胞，附带血红蛋白，里面包含四个氧分子，是饱和的血红蛋白分子。血氧的饱和度，典型值是健康人，这个值90%-100%比较正常，但很多情况下跌到60%，这取决于很多因素，其中最重要的因素是病人身体的供血能力比较差，HbO2的读值会下降。

血氧仪的原理

血氧仪（又称脉搏血氧仪）是一种用来测量人体血氧饱和度的设备。血氧饱和度是指血液中的氧气与总血红蛋白的比例，通常以百分比表示。血氧仪通过非侵入性方法，即通过光的吸收原理，测量被测者血液中的氧气水平。

血氧仪的原理基于不同物质对特定波长光的吸收差异。在血氧仪中，使用了两种不同波长的光(通常是红色和红外线)。这两种不同波长的光分别通过指尖或耳垂等测量部位对血液进行透射。血液中的血红蛋白分子分为两种状态：饱和态和脱氧态。血红蛋白在饱和态时与氧气结合形成氧合血红蛋白，而在脱氧态时与氧气分离形成脱氧血红蛋白。

光在通过血液时，会被血红蛋白吸收。红色光主要被氧合血红蛋白吸收，而红外线光主要被脱氧血红蛋白吸收。通过测量两种光的透射率变化，可以得到血氧饱和度的数值。

具体来说，血氧仪一般使用LED或激光二极管发射红外线和红色光，并使用光传感器接收透过组织后的光。光传感器接收到的光信号会被放大和处理，并转换成数值显示在仪器上。接收到的光在经过组织后，由于血红蛋白对不同波长光的吸收特性，会产生不同的吸收峰。

血氧仪处理这些吸收峰的方式主要有两种：差分法和比率法。差分法通过测量红外光与红色光的吸收差值来计算血氧饱和度。比率法则是计算两种光的比值，再根据预先建立的标定曲线得出血氧饱和度数值。

在实际测量时，被测者将指尖或耳垂等测量部位放置在血氧仪传感器上，并开始测量。仪器会向被测部位发射光线，并接收透射后的光信号。光信号经过放大和滤波等处理后，通过差分法或比率法计算出被测者的血氧饱和度，并实时显示在仪器的屏幕上。

总的来说，血氧仪通过光的吸收特性和血红蛋白在饱和和脱氧状态下对不同波长光的吸收差异，测量血液中的氧气水平。这种非侵入性的测量方法使得血氧仪在临床和家庭使用中非常方便和常见。血氧仪的原理简单而有效，准确度较高，对于检测氧合情况有着重要的临床意义，尤其在呼吸系统疾病等监测中具有广泛用途。

血氧仪波长测试原理

血氧仪是一种用于测量人体血液中的氧饱和度的设备。它使用了一种被称为光谱吸收法的原理来进行测量。

血氧仪通过发射红外光和红光到人体组织中，然后测量经过组织反射回来的光的强度。红外光和红光的波长分别为940纳米和660纳米。这两种光在血液中的血红蛋白和氧合血红蛋白上有不同的吸收特性。

当血液中的氧合血红蛋白与红光相互作用时，它会吸收红光的能量并反射回来。而当血液中的血红蛋白与红光相互作用时，它则会吸收红光的能量并将其转化为热能。因此，通过测量红光和红外光的强度差异，血氧仪可以计算出血液中氧合血红蛋白的比例，从而得到血氧饱和度的值。

血氧仪的传感器通常由一个发光二极管（LED）和一个光敏探测器组成。发光二极管发射红光和红外光，而光敏探测器则用于测量反射回来的光的强度。根据测量的光强度，血氧仪可以计算出血氧饱和度的值，并将其显示在设备的屏幕上。

需要注意的是，血氧仪的测量结果可能会受到其他因素的影响，如环境光的干扰、皮肤颜色的差异等。因此，在使用血氧仪进行测量时，需要保持环境光线较暗，并选择适合的测量位置，以确保准确的测量结果。

血氧仪的工作原理

血氧仪是一种用于测量人体血液中氧气饱和度的医疗设备。它的工作原理基于光学吸收的原理。具体工作原理如下：

1. 血氧仪中的一个光源发出红光和红外线光，分别是具有不同波长的两种光。

2. 这两种光通过一个传感器照射到人体下方的血液中。传感器通常放置在人体的指尖或耳垂等容易触达的部位。

3. 血液中的血红蛋白分为含有氧气的氧合血红蛋白和未含氧气的脱氧血红蛋白。这两种血红蛋白对红光和红外线光的吸收能力不同。

4. 监测器接收到通过血液散射后的光，并测量红光和红外线光的吸光度。

5. 根据之前研究得到的吸光度与血氧饱和度之间的关系，通过比较红光和红外线光的吸光度差异，血氧仪可以计算出血氧饱和度。

需要注意的是，血氧仪的工作原理基于假设血液在测试区域是均匀的，并且没有其他的干扰物质。此外，测量精度还受到设备质量、环境光干扰等因素的影响。因此，在测量时要确保设备的准确放置，并避免干扰。
