电缆常见故障种类及判定方法

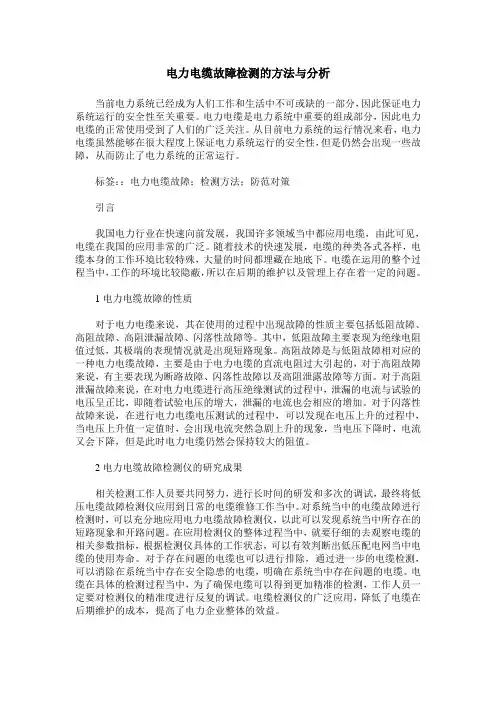

电力电缆故障检测的方法与分析

当前电力系统已经成为人们工作和生活中不可或缺的一部分，因此保证电力系统运行的安全性至关重要。电力电缆是电力系统中重要的组成部分，因此电力电缆的正常使用受到了人们的广泛关注。从目前电力系统的运行情况来看，电力电缆虽然能够在很大程度上保证电力系统运行的安全性，但是仍然会出现一些故障，从而防止了电力系统的正常运行。

标签：：电力电缆故障；检测方法；防范对策

引言

我国电力行业在快速向前发展，我国许多领域当中都应用电缆，由此可见，电缆在我国的应用非常的广泛。随着技术的快速发展，电缆的种类各式各样，电缆本身的工作环境比较特殊，大量的时间都埋藏在地底下。电缆在运用的整个过程当中，工作的环境比较隐蔽，所以在后期的维护以及管理上存在着一定的问题。

1电力电缆故障的性质

对于电力电缆来说，其在使用的过程中出现故障的性质主要包括低阻故障、高阻故障、高阻泄漏故障、闪落性故障等。其中，低阻故障主要表现为绝缘电阻值过低，其极端的表现情况就是出现短路现象。高阻故障是与低阻故障相对应的一种电力电缆故障，主要是由于电力电缆的直流电阻过大引起的，对于高阻故障来说，有主要表现为断路故障、闪落性故障以及高阻泄露故障等方面。对于高阻泄漏故障来说，在对电力电缆进行高压绝缘测试的过程中，泄漏的电流与试验的电压呈正比，即随着试验电压的增大，泄漏的电流也会相应的增加。对于闪落性故障来说，在进行电力电缆电压测试的过程中，可以发现在电压上升的过程中，当电压上升值一定值时，会出现电流突然急剧上升的现象，当电压下降时，电流又会下降，但是此时电力电缆仍然会保持较大的阻值。

2电力电缆故障检测仪的研究成果

相关检测工作人员要共同努力，进行长时间的研发和多次的调试，最终将低压电缆故障检测仪应用到日常的电缆维修工作当中。对系统当中的电缆故障进行检测时，可以充分地应用电力电缆故障检测仪，以此可以发现系统当中所存在的短路现象和开路问题。在应用检测仪的整体过程当中，就要仔细的去观察电缆的相关参数指标，根据检测仪具体的工作状态，可以有效判断出低压配电网当中电缆的使用寿命。对于存在问题的电缆也可以进行排除，通过进一步的电缆检测，可以消除在系统当中存在安全隐患的电缆，明确在系统当中存在问题的电缆。电缆在具体的检测过程当中，为了确保电缆可以得到更加精准的检测，工作人员一定要对检测仪的精准度进行反复的调试。电缆检测仪的广泛应用，降低了电缆在后期维护的成本，提高了电力企业整体的效益。

三大影响电力电缆故障查找的因素及防治

更多资讯尽在中国智能电工网。

在实际查找过程中，如果没有及时处理或做好相应预防工作，就会影响整个故障处理，甚至危及工作人员的安全。影响电缆故障查找的主要因素包括设备、查找方法、人员三方面。

电缆故障的查找设备分为通用设备和专用设备两大类。其中通用设备包括兆欧表（电缆绝缘遥测仪器）、万用表等，专用设备包括故障测距仪器、定点仪器、路径查找仪器、高压放电及控制装置、电缆识别仪器及电缆刺扎器等。虽然各个仪器生产厂家都在朝着设备集成化、小型化、简易化方向发展，但是由于故障情况的复杂性，在现场实际应用中，需要准备和使用种类较多的设备。

在现场使用中存在的问题多为：设备本身的先进性和可靠性问题，设备适用性的问题，设备管理的问题。

电缆故障的查找方法主要有低压脉冲、高压闪络、三次脉冲等，在实际故障查找中需要操作人员根据电缆的故障性质进行选择。

低压脉冲法具有操作简单、测距精准等优点，使用前提条件是故障相线对地或者故障相线之间的电阻不能大于100欧姆。

高压脉冲法是现场使用较多的一种方法，应以“电流决定电压”为原则，并按照先确定基础电压、观察放电电流、再逐步升压的步骤进行，基础电压一般为电缆额定电压的80%。

三次脉冲法是一种综合的测试方法，集中了低压脉冲法波形图的直观准确、易于判断和高压闪络法能够对高阻故障进行测试的优点，能够在测试电缆高阻故障时生成类似低压脉冲的波形图，因而很容易滴判断出电缆的故障点距离。实际操作中，要认真按标准进行接线和复核，确认接线正确，为相关设备单独设置可靠的接地，并注意与综合接地分开，以避免不必要的影响。

电缆作业人员存在素质参差不齐、不了解故障性质、操作方法上缺乏理性和灵活性、不能正确操作仪器设备、缺乏现场经验等问题。建议平时加强人员思想意识教育，提高敬业精神和责任感，提高人员业务技能素质，积极开展总结和经验交流会。

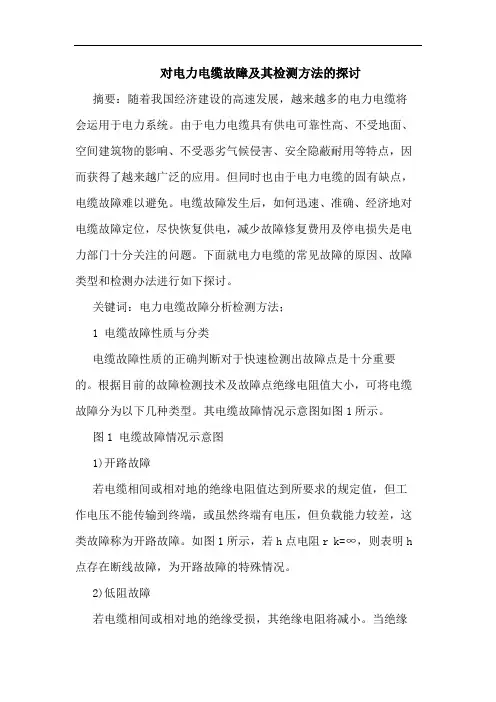

对电力电缆故障及其检测方法的探讨

摘要：随着我国经济建设的高速发展，越来越多的电力电缆将会运用于电力系统。由于电力电缆具有供电可靠性高、不受地面、空间建筑物的影响、不受恶劣气候侵害、安全隐蔽耐用等特点，因而获得了越来越广泛的应用。但同时也由于电力电缆的固有缺点，电缆故障难以避免。电缆故障发生后，如何迅速、准确、经济地对电缆故障定位，尽快恢复供电，减少故障修复费用及停电损失是电力部门十分关注的问题。下面就电力电缆的常见故障的原因、故障类型和检测办法进行如下探讨。

关键词：电力电缆故障分析检测方法；

1 电缆故障性质与分类

电缆故障性质的正确判断对于快速检测出故障点是十分重要的。根据目前的故障检测技术及故障点绝缘电阻值大小，可将电缆故障分为以下几种类型。其电缆故障情况示意图如图1所示。

图1 电缆故障情况示意图

1)开路故障

若电缆相间或相对地的绝缘电阻值达到所要求的规定值，但工作电压不能传输到终端，或虽然终端有电压，但负载能力较差，这类故障称为开路故障。如图1所示，若h点电阻r k=∞，则表明h点存在断线故障，为开路故障的特殊情况。

2)低阻故障

若电缆相间或相对地的绝缘受损，其绝缘电阻将减小。当绝缘

电阻小于10倍电缆特性阻抗时，称为低阻故障。低阻故障可用低压脉冲反射法进行测量。如图1所示，若m点绝缘电阻rd=0，则表明m点存在短路故障，为低阻故障的特殊情况。

3)高阻故障

若电缆相间或相对地的绝缘电阻低于正常值较多，但大于10倍电缆特性阻抗时，称为高阻故障。高阻故障不能采用低压脉冲反射法进行测量。根据故障性质，高阻故障可分为泄漏性高阻故障和闪络性高阻故障。

在对电缆进行预防性试验时，泄漏电流随试验电压的升高逐渐增大。当试验电压升高至额定电压(有时还远远达不到额定值)时，泄漏电流超过允许值，这种故障为泄漏性高阻故障。当试验电压升高到一定值时，泄漏电流突然增大且呈现闪络性波动的特点；当电压稍下降时，此现象消失，这种故障为闪络性高阻故障。如图1所示，若n点在较高电压作用下，rg=0；试验电压降低后，rg=∞，则表明n点存在闪络性高阻故障。随着交联聚乙烯(xlpe)电缆大量应用，闪络性高阻故障在电缆故障中占有较高比例，此类故障查找比较困难。

电力电缆常见故障及检测方法分析

摘要：电力电缆作为电力系统的重要组成部分，一旦发生故障将直接影响电力系统的安全运行电力电缆供电以其安全、可靠、，得到广泛的应用。但是电力电缆一般都埋在地下，一旦发生故障，要经过诊断、测距(预定位)、定点(精确定位)个步骤。采用合适的故障测试方法，尽可能快速、准确地找到故障点，减少因停电造成的损失。

关键词：电缆；故障；方法；技术

一、电缆的故障类型分析

电力电缆的故障类型造成电力电缆故障的原因有很多，比如：机械损伤、绝缘受潮、绝缘老化变质、过电压、材料缺陷、电缆绝缘物流失、设计和制作工艺不良以及护层腐蚀等。按照故障出现的部位，通常可将故障类型大致分为断线故障、主绝缘故障和护层故障断线一般是由于故障电流过大而烧断电缆芯线或外界机械破坏等原因造成的，其测试比较简单。从今年已查找的低、中、高压电缆故障的结构特点分析，电缆单相接地故障较为普遍，多是因为电缆遭受外力破坏原因造成。也不排除本体质量造成，但这种内部短路从外表看不出痕迹较少见。电缆相间短路故障中较少，这是因为相间短路一般都是在运行中发生，发生故障时会产生强大的短路电流造成速断保护动作而跳闸。强大的电流所造成的高温一般都会把电缆烧断造成开路性故障。电缆内部短路，外表看不出痕迹，此类故障一般是由于电缆质量造成的，比较少见。从电缆的故障位置看，一条电缆最薄弱的地方是中间接头，一般的电缆都有一个或几个中间接头，在做电缆中间接头时由于环境条件限制，加上电缆敷设后不进行防潮处理，制作时中间接管压接不紧密，都可能造成电缆中间接头受潮、工艺缺陷的出现。当运行中长期在高压电场的作用下产生电晕及游离放电，使绝缘本体形成水树直至绝缘老化并击穿。

绝缘故障根据故障电阻和击穿间隙的情况，通常将绝缘故障分为低阻、高阻及闪络性故障。低阻故障与高阻故障的区分界限一般取电缆本身波阻抗的l0倍，但在实际测试工作中并不要求很严格地区分。闪络性故障的故障点电阻极高，可给故障电缆施加到较高的电压，故障点才闪络击穿。预防性试验中所发生的故障多属于这种情况。
