减速电机选型及安装设计

创作时间：贰零贰壹年柒月贰叁拾日

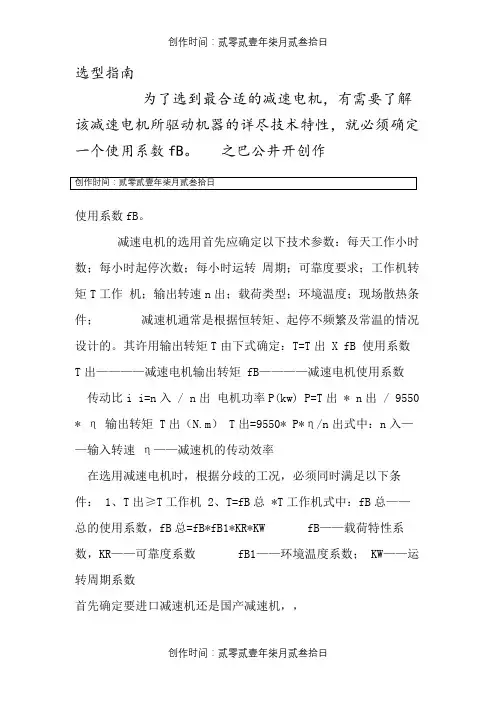

创作时间：贰零贰壹年柒月贰叁拾日 选型指南

为了选到最合适的减速电机，有需要了解该减速电机所驱动机器的详尽技术特性，就必须确定一个使用系数fB。 之巴公井开创作

创作时间：贰零贰壹年柒月贰叁拾日

使用系数fB。

减速电机的选用首先应确定以下技术参数：每天工作小时数；每小时起停次数；每小时运转 周期；可靠度要求；工作机转矩T工作 机；输出转速n出；载荷类型；环境温度；现场散热条件； 减速机通常是根据恒转矩、起停不频繁及常温的情况设计的。其许用输出转矩T由下式确定：T=T出 X fB 使用系数

T出————减速电机输出转矩 fB————减速电机使用系数

传动比i i=n入 / n出 电机功率P(kw) P=T出 * n出 / 9550

* η 输出转矩 T出（N.m） T出=9550* P*η/n出式中：n入——输入转速 η——减速机的传动效率

在选用减速电机时，根据分歧的工况，必须同时满足以下条件： 1、T出≥T工作机 2、T=fB总 *T工作机式中：fB总——总的使用系数，fB总=fB*fB1*KR*KW

fB——载荷特性系数，KR——可靠度系数 fB1——环境温度系数； KW——运转周期系数

首先确定要进口减速机还是国产减速机，，

创作时间：贰零贰壹年柒月贰叁拾日

创作时间：贰零贰壹年柒月贰叁拾日 现在不管进口还是国产的大部分厂家都有自己的命名尺度，

所以最好找个减速机样本，根据样原本选型。

但是，一定要提供以下数据

1.减速机用在什么设备上，以便确定平安系数SF（SF=减速机额定功率处以电机功率），装置形式（直交轴，平行轴，输出空心轴键，输出空心轴锁紧盘等）等

2.提供电机功率，级数（是4P、6P还是8P电机）

3.减速机周围的环境温度（决定减速机的热功率的校核）

4.减速机输出轴的径向力和轴向力的校核。需提供轴向力和径向力

1

课 程 设 计

课程名称

题目名称__ __

学生学院

专业班级

学 号

学生姓名

指导教师

2010 年 6月 29日

2 目 录

机械设计基础课程设计任务书……………………………….1

一、传动方案的拟定及说明………………………………….3

二、电动机的选择…………………………………………….3

三、计算传动装置的运动和动力参数……………………….4

四、传动件的设计计算………………………………………..6

五、轴的设计计算…………………………………………….15

六、滚动轴承的选择及计算………………………………….23

七、键联接的选择及校核计算……………………………….25

八、铸件减速器机体结构尺寸计算表及附件的选择…..........27

九、润滑与密封方式的选择、润滑剂的选择……………….28

参考资料目录

题目名称

学生学院

专业班级

姓 名

学 号

一、课程设计的内容

设计一带式运输机传动装置（见 图1）。设计内容应包括：传动装置的总体设计；传动零件、轴、轴承、联轴器等的设计计算和选择；减速器装配图和零件工作图设计；设计计算说明书的编写。

图2为参考传动方案。

二、课程设计的要求与数据

已知条件：

1．运输带工作拉力： F = 2.2 kN；

2．运输带工作速度： v = 2.4 m/s；

3．卷筒直径： D = 350 mm；

4．使用寿命： 8年；

微型齿轮减速电机选型参考

微型齿轮减速电机顾名思义就是齿轮减速箱加小功率电机构成的，

应用十分广泛，东弘的微型齿轮减速电机可应用在厨房家电、医疗设备、安

防设备、实验设备、办公设备、电动工具等，当然微型齿轮减速电机型号繁

多，厂家要根据自己的需要选择电机。 

 有关微型齿轮减速电机如何选型事项介绍如下：

 1、确定基本参数

 电机基本参数包括：额定电压、额定转速、额定转矩，额定功率、力矩和

齿轮箱的减速比。 2、电机工作环境

 电机是长时间还是短时间工作的工作制？潮湿、露天场合（防腐蚀、防水、

绝缘等级、M4时防护罩），还有电机的环境温度。 3、安装方式

 电机安装方式有：卧式安装和立式安装，轴心选择的是实心轴还是空心轴，

若是实心轴安装，那幺是否存在轴向力和径向力？外部传动的结构，法兰结

构。 4、结构方案

 出口轴的方向是否存在有非标要求、接线盒的角度、出线嘴的位置等。

微型齿轮减速电机的主要特点是具有自锁功能，优点是结构紧凑、精

度较高、回程间隙小、体积小、传递扭力大和使用寿命长等特点。电机在模

块组合体系基础上设计制造，有很多的电机组合和安装方式、结构方案，传

动比分级细密，满足不同的使用工况，实现机电一体化。

选型指南

为了选到最合适的减速电机，有需要了解该减速电机所驱动机器的详尽技术特性，就必须确定一个使用系数fB。

使用系数fB。

减速电机的选用首先应确定以下技术参数：每天工作小时数；每小时起停次数；每小时运转 周期；可靠度要求；工作机转矩T工作 机；输出转速n出；载荷类型；环境温度；现场散热条件； 减速机通常是根据恒转矩、起停不频繁及常温的情况设计的。其许用输出转矩T由下式确定：T=T出 X fB

使用系数 T出————减速电机输出转矩 fB————减速电机使用系数

传动比i i=n入 / n出 电机功率P(kw) P=T出 * n出 /

9550 * η 输出转矩 T出（N.m） T出=9550* P*η/n出式中：n入——输入转速 η——减速机的传动效率

在选用减速电机时，根据分歧的工况，必须同时满足以下条件： 1、T出≥T工作机 2、T=fB总 *T工作机式中：fB总——总的使用系数，fB总=fB*fB1*KR*KW fB——载荷特性系数，KR——可靠度系数 fB1——环境温度系数； KW——运转周期系数

首先确定要进口减速机还是国产减速机，，

现在不管进口还是国产的大部分厂家都有自己的命名尺度，

所以最好找个减速机样本，根据样原本选型。

但是，一定要提供以下数据

1.减速机用在什么设备上，以便确定平安系数SF（SF=减速机额定功率处以电机功率），装置形式（直交轴，平行轴，输出空心轴键，输出空心轴锁紧盘等）等

2.提供电机功率，级数（是4P、6P还是8P电机）

3.减速机周围的环境温度（决定减速机的热功率的校核）

4.减速机输出轴的径向力和轴向力的校核。需提供轴向力和径向力

减速机扭矩计算公式:

速比=电机输出转数÷减速机输出转数 ("速比"也称"传动比")

1.知道电机功率和速等到使用系数，求减速机扭矩如下公式：

减速机扭矩=9550×电机功率÷电机功率输入转数×速比×使用系数
