真空断路器开关的工作原理

ZN65-12户内高压真空断路器

一．　概述　

断路器作为配电线路中的一个重要元件，承担着线路电力的接通、切断、故障保护

等功能。真空断路器以其绝缘强度高，熄弧能力强，没有火灾和爆炸危险等诸多优点而

受到电力部门的完全认可，在７．２ｋＶ～１２ｋＶ范围内，真空断路器以占绝对优势，并在很

短的时间内会完全取代油（或少油）断路器。

九十年代以来，国外著名的公司纷纷推出新一代１２ｋＶ真空断路器，如德国ＳＩＥＭＥＮＳ

公司推出的３ＡＨ１～３ＡＨ５系列真空断路器，ＡＢＢ公司推出的ＶＤ４型真空断路器，日本三菱

公司推出的ＶＫ型真空断路器等等。它们显著的特点是：可靠性大为提高，尺寸小巧，

外观精美，适合目前电力行业的发展要求。　

随着我国电力事业的大力发展，市场迫切需要在性能、可靠性、外观上接近但价格

明显低于国外同类产品的真空断路器。根据这一趋势，我厂根据我国电力行业的要求和

国际上真空断路器技术发展的最新发展趋势自行研制开发的ＺＮ６５Ａ－１２型新一代系列户

内交流真空断路器，并通过甘肃省经济贸易委员会组织的专家鉴定。本断路器可以使用

在交流50Hz（60Hz），12kV及以下的电力系统中。

ZN65A –12系列户内高压真空断路器符合GB1984、DL403、GB/T11022、IEC56等

标准规定，并在国家高压电器质量监督检验中心和KEMA试验站通过了严格的型式试

验。　

二．　ＺＮ６５Ａ－１２／Ｔ６３０￣４０００－２０￣６３系列交流高压真空断路器技术参数

（表１）　

表１　数 值 序号 名称 单位 ZN65A-12/20 ZN65A-12/25 ZN65A-12/31.5 ZN65A-12/40 ZN65A-12/63 1 额定电压 kV 12

2 额定电流 A 630 1000 1250 1000 1250 1250 1600 2000 2500 1250 1600 2000 2500 3150 4000

1min工频耐受电压 42 3 额定绝 缘 水平 冲击耐受电压 kV 75 4 额定短路开断电流 20 25 31．5 40 63 5 额定短路关合电流（峰值） 50 63 100(80) 130(100) 160 6 额定动稳定电流（峰值） 50 63 100(80) 130(100 160 7 额定热稳定电流（有效值） kA 20 25 31．5 40 63 8 额定短路开断电流开断次数 次 50 30 20 9 额定短路开断电流的直流分量 ≥35% ≥40% 10 额定热稳定时间 s 4 数 值 序号 名称 单位 ZN65A-12/20 ZN65A-12/25 ZN65A-12/31.5 ZN65A-12/40 ZN65A-12/63 11 额定操作顺序 ★ ☆ 12 机械寿命 次 20000 10000 13 额定单个电容器组开断电流 630 14 额定背对背电容器组开断电流 A 400 15 额定及最高电压下的分闸时间 ms 45±10 16 最低操作电压分闸时间 ms 60±10 17 额定及最高电压下的合闸时间 ms 50±10 45±10 注：(1) ★ 分-0.3s-合分-180s-合分 ☆ 分-180s-合分-180s-合分

真空断路器工作原理

真空断路器工作原理与其他断路器相比之是灭弧介质不同罢了，真空不存在导电介质，使电弧快速熄灭，因此该断路器的动静触头之间的间距很少。该断路器一般用于电压等级相对低的厂用电配置中！随着电力系统的迅猛发展，10KV真空断路器在我国已经大批量地生产和使用。对于检修人员来说，提高对真空断路器的认识，加强维护保养，使其安全运行，成了一个迫在眉睫的问题。

一、真空的绝缘特性

真空具有很强的绝缘特性，在真空断路器中，气体非常稀薄，气体分子的自由行程相对较大，发生相互碰撞的几率很小，因此，碰撞游离不是真空间隙击穿的主要原因，而在高强电场作用下由电极析出的金属质点才是引起绝缘破坏的主要因素。

真空间隙中的绝缘强度不仅与间隙的大小，电场的均匀程度有关，而且受电极材料的性质及表面状况的影响较大。真空间隙在较小的距离间隙（2—3 毫米）情况下，有比高压力空气与SF6 气体高的绝缘特性，这就是真空断路器的触头开距一般不大的原因。

电极材料对击穿电压的影响主要表现在材料的机械强度（抗拉强度）和金属材料的熔点上。抗拉强度和熔点越高，电极在真空下的绝缘强度越高。

实验表明，真空度越高，气体间隙的击穿电压越高，但在 10-4 托以上，就基本保持不变了，所以，要保持真空灭弧室的绝缘强度，其真空度应不低于 10-4托。

二、真空中电弧的形成与熄灭

真空电弧和我们以前学习的气体电弧放电现象有很大的差别，气体的游离现象不是产生电弧的主要因素，真空电弧放电是在触头电极蒸发出来的金属蒸汽中形成的。同时，开断电流的大小不同，电弧表现的特点也不同。我们一般把它分为小电流真空电弧和大电流真空电弧。

1、小电流真空电弧

触头在真空中开断时，产生电流和能量十分集聚的阴极斑点，从阴极斑点上大量地蒸发金属蒸汽，其中的金属原子和带电质点的密度都很高，电弧就在其中燃烧。同时，弧柱内的金属蒸汽和带电质点不断地向外扩散，电极也不断的蒸发新的质点来补充。在电流过零时，电弧的能量减小，电极的温度下降，蒸发作用减少，弧柱内的质点密度降低，最后，在过零时阴极斑消失，电弧熄灭。

真空断路器工程应用要点

一、概述

真空断路器是一种新型的高压开关设备，具有短路电流承受能力强、耐久性好、维修方便等优点。本文将从真空断路器的工作原理、应用场景、选择要点和安装调试等方面进行详细介绍。

二、工作原理

真空断路器的工作原理是利用真空中的电子发射物质，通过电极间的跳跃放电来实现开断电路。当外部电路中出现过载或短路时，电流会迅速增加，此时真空断路器内部产生弧光并形成电弧通道。随着电流的不断增大，弧光通道中的离子密度也逐渐增大，最终导致弧光熄灭。

三、应用场景

1. 供配电系统：在供配电系统中，真空断路器可以用于保护变压器和发电机等重要设备。

2. 工矿企业：在工矿企业中，真空断路器可以用于保护高压设备和输变电线路。

3. 铁路交通：在铁路交通领域中，真空断路器可以用于保护接触网和牵引变压器等设备。

4. 建筑电气：在建筑电气领域中，真空断路器可以用于保护大型电梯和空调等设备。

四、选择要点

1. 额定电压：选择真空断路器时需要根据所需的额定电压进行选择，一般应根据实际需要略高于所需额定电压。

2. 短路承受能力：选择真空断路器时需要考虑其短路承受能力，一般应略高于实际负载的短路电流。

3. 维修保养：选择真空断路器时需要考虑其维修保养方便性，一般应选择易于维修保养的产品。

4. 价格因素：选择真空断路器时需要考虑其价格因素，一般应根据实际需求进行合理的价格比较。

五、安装调试

1. 安装前准备工作：在安装前需要对设备进行全面检查，并确保所有零部件齐全完整。

2. 安装过程中注意事项：在安装过程中需要注意操作规范，遵循相关安全标准，并确保设备正确接线和可靠固定。

3. 调试工作：在安装完成后，需要对设备进行全面调试，确保其正常运行，并进行相关记录和备份。

六、总结

真空断路器作为一种新型的高压开关设备，具有短路电流承受能力强、耐久性好、维修方便等优点。在实际应用中需要根据具体需求进行选择和安装调试，并遵循相关安全规范。

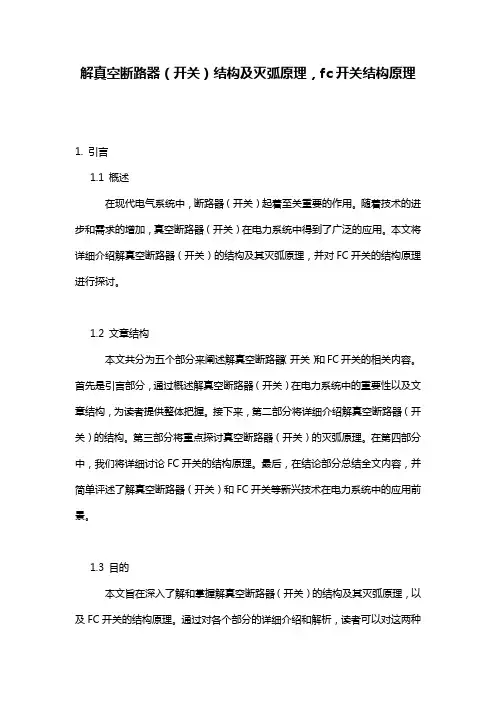

解真空断路器（开关）结构及灭弧原理，fc开关结构原理

1. 引言

1.1 概述

在现代电气系统中，断路器（开关）起着至关重要的作用。随着技术的进步和需求的增加，真空断路器（开关）在电力系统中得到了广泛的应用。本文将详细介绍解真空断路器（开关）的结构及其灭弧原理，并对FC开关的结构原理进行探讨。

1.2 文章结构

本文共分为五个部分来阐述解真空断路器（开关）和FC开关的相关内容。首先是引言部分，通过概述解真空断路器（开关）在电力系统中的重要性以及文章结构，为读者提供整体把握。接下来，第二部分将详细介绍解真空断路器（开关）的结构。第三部分将重点探讨真空断路器（开关）的灭弧原理。在第四部分中，我们将详细讨论FC开关的结构原理。最后，在结论部分总结全文内容，并简单评述了解真空断路器（开关）和FC开关等新兴技术在电力系统中的应用前景。

1.3 目的

本文旨在深入了解和掌握解真空断路器（开关）的结构及其灭弧原理，以及FC开关的结构原理。通过对各个部分的详细介绍和解析，读者可以对这两种开关的工作原理有一个更清晰的认识，并了解它们在电力系统中的应用范围和优势。同时，本文也希望为相关领域的研究人员提供参考和指导，促进该领域技术和设备的持续发展与创新。

2. 解真空断路器（开关）结构

2.1 真空断路器基本结构：

真空断路器是一种使用真空封闭的环境来切断电路的开关设备。它由许多重要组成部分构成，包括主触头、固定触头、支撑触头、动触头、指示器、断路器壳体等。其中，主触头和固定触头位于断路器的顶部，通过连接线与电源相连。

2.2 主要组成部分说明：

- 主触头：真空断路器中最重要的部分之一。其作用是在闭合状态下提供良好的电接触，并负责承受电流负荷。

- 固定触头：位于主触头上方，该部件保持稳定并起到固定主触头位置的作用。

- 支撑触头：位于主触头下方，支撑着主动触头，在进行开关操作时起到平衡作用。
