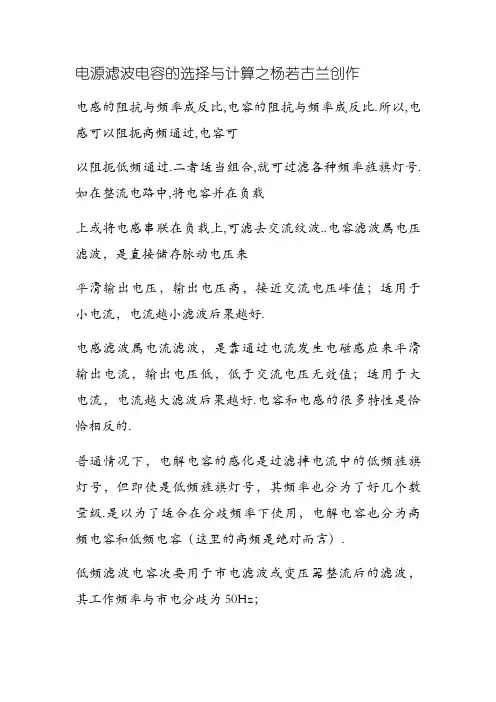

电源滤波电容的选择与计算之杨若古兰创作

电感的阻抗与频率成反比,电容的阻抗与频率成反比.所以,电感可以阻扼高频通过,电容可

以阻扼低频通过.二者适当组合,就可过滤各种频率旌旗灯号.如在整流电路中,将电容并在负载

上或将电感串联在负载上,可滤去交流纹波..电容滤波属电压滤波，是直接储存脉动电压来

平滑输出电压，输出电压高，接近交流电压峰值；适用于小电流，电流越小滤波后果越好.

电感滤波属电流滤波，是靠通过电流发生电磁感应来平滑输出电流，输出电压低，低于交流电压无效值；适用于大电流，电流越大滤波后果越好.电容和电感的很多特性是恰恰相反的.

普通情况下，电解电容的感化是过滤掉电流中的低频旌旗灯号，但即使是低频旌旗灯号，其频率也分为了好几个数量级.是以为了适合在分歧频率下使用，电解电容也分为高频电容和低频电容（这里的高频是绝对而言）.

低频滤波电容次要用于市电滤波或变压器整流后的滤波，其工作频率与市电分歧为50Hz； 而高频滤波电容次要工作在开关电源整流后的滤波，其工作频率为几千Hz到几万Hz.当我

们将低频滤波电容用于高频电路时，因为低频滤波电容高频特性欠好，它在高频充放电时内阻较大，等效电感较高.是以在使用中会因电解液的频繁极化而发生较大的热量.而较高的温度将使电容内部的电解液气化，电容内压力升高，终极导致电容的鼓包和爆裂.

电源滤波电容的大小，平时做设计，前级用4.7u,用于滤低频，二级用0.1u，用于滤高频，

变更惹起的高频干扰.普通前面那个越大越好，两个电容值相差大概100倍摆布.电源滤波，开关电源，要看你的ESR(电容的等效串联电阻)有多大，而高频电容的选择最好在其自谐振频率上.大电容是防止浪涌，机理就好比大水库防洪能力更强一样；小电容滤高频干扰，任何器件都可以等效成一个电阻、电感、电容的串并联电路，也就有了自谐振，只要在这个自谐振频率上，等效电阻最小，所以滤波最好！

电容的等效模型为一电感Ｌ，一电阻Ｒ和电容Ｃ的串联，

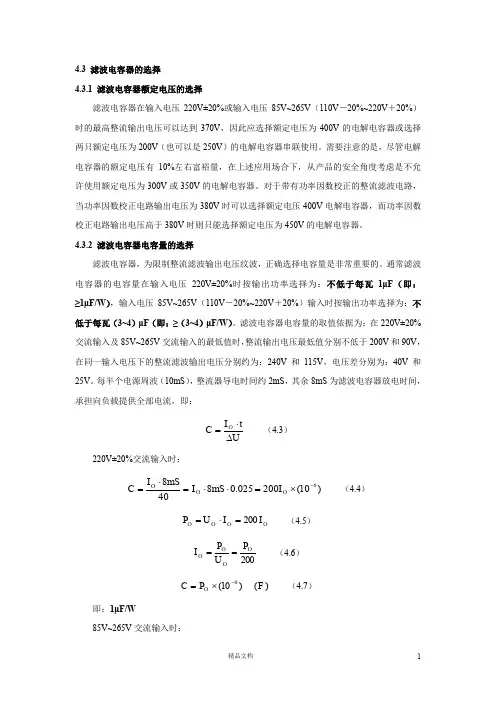

精品文档 1 4.3 滤波电容器的选择

4.3.1 滤波电容器额定电压的选择

滤波电容器在输入电压220V±20%或输入电压85V~265V（110V－20%~220V＋20%）时的最高整流输出电压可以达到370V，因此应选择额定电压为400V的电解电容器或选择两只额定电压为200V（也可以是250V）的电解电容器串联使用。需要注意的是，尽管电解电容器的额定电压有10%左右富裕量，在上述应用场合下，从产品的安全角度考虑是不允许使用额定电压为300V或350V的电解电容器。对于带有功率因数校正的整流滤波电路，当功率因数校正电路输出电压为380V时可以选择额定电压400V电解电容器，而功率因数校正电路输出电压高于380V时则只能选择额定电压为450V的电解电容器。

4.3.2 滤波电容器电容量的选择

滤波电容器，为限制整流滤波输出电压纹波，正确选择电容量是非常重要的。通常滤波电容器的电容量在输入电压220V±20%时按输出功率选择为：不低于每瓦1μF（即：≥1μF/W），输入电压85V~265V（110V－20%~220V＋20%）输入时按输出功率选择为：不低于每瓦（3~4）μF（即：≥（3~4）μF/W）。滤波电容器电容量的取值依据为：在220V±20%交流输入及85V~265V交流输入的最低值时，整流输出电压最低值分别不低于200V和90V，在同一输入电压下的整流滤波输出电压分别约为：240V和115V，电压差分别为：40V和25V。每半个电源周波（10mS），整流器导电时间约2mS，其余8mS为滤波电容器放电时间，承担向负载提供全部电流，即：

UtICO （4.3）

220V±20%交流输入时：

)10(200025.084086OOOImSImSIC （4.4）

OOOOIIUP200 （4.5）

200OOOOPUPI （4.6）

)10(6OPC )(F （4.7）

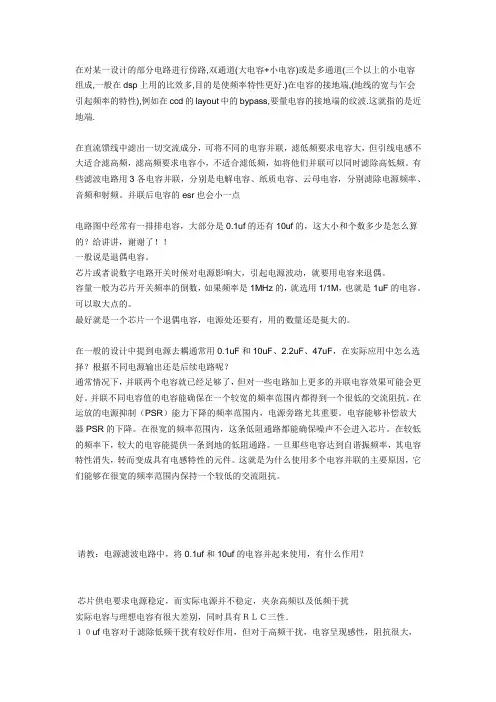

在对某一设计的部分电路进行傍路,双通道(大电容+小电容)或是多通道(三个以上的小电容组成,一般在dsp上用的比效多,目的是使频率特性更好.)在电容的接地端,(地线的宽与乍会引起频率的特性),例如在ccd的layout中的bypass,要量电容的接地端的纹波.这就指的是近地端.

在直流馈线中滤出一切交流成分，可将不同的电容并联，滤低频要求电容大，但引线电感不大适合滤高频，滤高频要求电容小，不适合滤低频，如将他们并联可以同时滤除高低频。有些滤波电路用3各电容并联，分别是电解电容、纸质电容、云母电容，分别滤除电源频率、音频和射频。并联后电容的esr也会小一点

电路图中经常有一排排电容，大部分是0.1uf的还有10uf的，这大小和个数多少是怎么算的？给讲讲，谢谢了！！

一般说是退偶电容。

芯片或者说数字电路开关时候对电源影响大，引起电源波动，就要用电容来退偶。

容量一般为芯片开关频率的倒数，如果频率是1MHz的，就选用1/1M，也就是1uF的电容。可以取大点的。

最好就是一个芯片一个退偶电容，电源处还要有，用的数量还是挺大的。

在一般的设计中提到电源去耦通常用0.1uF和10uF、2.2uF、47uF，在实际应用中怎么选择？根据不同电源输出还是后续电路呢？

通常情况下，并联两个电容就已经足够了，但对一些电路加上更多的并联电容效果可能会更好。并联不同电容值的电容能确保在一个较宽的频率范围内都得到一个很低的交流阻抗。在运放的电源抑制（PSR）能力下降的频率范围内，电源旁路尤其重要。电容能够补偿放大器PSR的下降。在很宽的频率范围内，这条低阻通路都能确保噪声不会进入芯片。在较低的频率下，较大的电容能提供一条到地的低阻通路。一旦那些电容达到自谐振频率，其电容特性消失，转而变成具有电感特性的元件。这就是为什么使用多个电容并联的主要原因，它们能够在很宽的频率范围内保持一个较低的交流阻抗。

请教：电源滤波电路中，将0.1uf和10uf的电容并起来使用，有什么作用？
