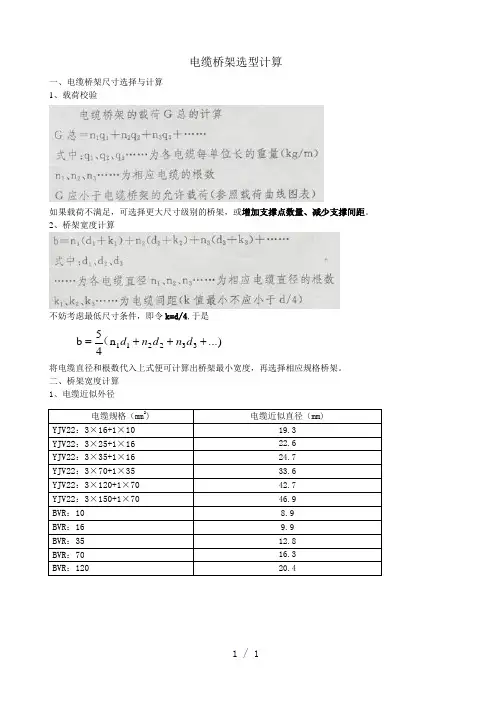

1 / 1 电缆桥架选型计算

一、电缆桥架尺寸选择与计算

1、载荷校验

如果载荷不满足，可选择更大尺寸级别的桥架，或增加支撑点数量、减少支撑间距。

2、桥架宽度计算

不妨考虑最低尺寸条件，即令k=d/4,于是

...)n45b332211dndnd（

将电缆直径和根数代入上式便可计算出桥架最小宽度，再选择相应规格桥架。

二、桥架宽度计算

1、电缆近似外径

电缆规格（mm2) 电缆近似直径（mm)

YJV22：3×16+1×10 19.3

YJV22：3×25+1×16 22.6

YJV22：3×35+1×16 24.7

YJV22：3×70+1×35 33.6

YJV22：3×120+1×70 42.7

YJV22：3×150+1×70 46.9

BVR：10 8.9

BVR：16 9.9

BVR：35 12.8

BVR：70 16.3

BVR：120 20.4

2、桥架宽度计算

（注：本资料素材和资料部分来自网络，仅供参考。请预览后才下载，期待您的好评与关注！） 桥架段号 敷设电缆(mm2） 桥架宽度（mm) 桥架型号（mm)

桥架1 3*（3×150+1×70），3×120+1×70，3×70+1×35，3×35+1×16，3×25+1×16，3×16+1×10，10,16,35,70,2*120 b=5/4(3×46.9+42.7+33.6+24.7+22.6+19.3+8.9+9.9+12.8+16.3+2×20.4)=466,考虑余量选500 500*150

桥架2 3×16+1×10，10 b=5/4(19.3+8.9)=35.25，考虑余量选200 200*100

桥架3 3*（3×150+1×70），3×120+1×70，3×70+1×35，3×35+1×16，3×25+1×16，16,35,70,2*120 b=5/4(3×46.9+42.7+33.6+24.7+22.6+9.9+12.8+16.3+2×20.4)=430.125 500*150
