电缆桥架选型计算表

工程名称设计号桥架位置设计阶段

(4+1)芯电缆主截面积（mm2）电缆根数电缆外径（mm）414.5

615.9

101519.2

161521.9

2526.2

3528.8

50433.4

7038.8

95144.1

12049.5

15054.1

185560.5

240268.2

30075.1

电缆截面积总和(mm2)36705计算容积率 %

所选用电缆桥架最小尺寸(mm2)91763实际选用桥架尺寸(W×

H)600150

桥架实际容积率 %41%1527.45

1924.42

2298.71876.16

1182.37289.53

376.68

539.13

651.44

2874.75

常用电缆桥架尺寸（W×H）：50×25 、100×50、150×75、200×100、250×125、300×150、400×200、500×200、600×200、800×200、1000×2003653.08

4429.65

40%电缆桥架选型计算表

165.13电缆单根电缆截面积（mm2）

198.56

同济大学建筑设计研究院第1页电缆外径尺寸参照《民用建筑电线电缆防火设计规程》 （DGJ08-93-2002 J10166-2002 附表C.0.4-1）

同济大学建筑设计研究院第1页

常用电工计量单位换算

页脚内容2

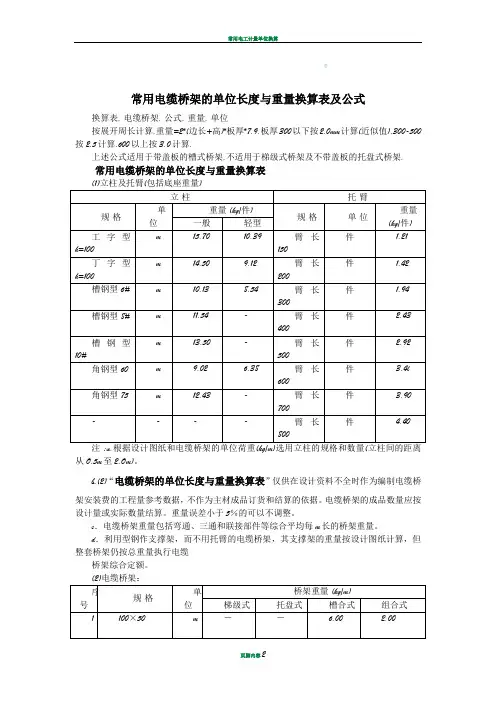

常用电缆桥架的单位长度与重量换算表及公式

换算表, 电缆桥架, 公式, 重量, 单位

按展开周长计算,重量=2*(边长+高)*板厚*7.9.板厚300以下按2.0mm计算(近似值),300-500按2.5计算,600以上按3.0计算.

上述公式适用于带盖板的槽式桥架,不适用于梯级式桥架及不带盖板的托盘式桥架.

常用电缆桥架的单位长度与重量换算表

(1)立柱及托臂(包括底座重量)

立 柱 托 臂

规 格 单位 重量 (kg/件) 规 格 单 位 重量

(kg/件) 一般 轻型

工字型

h=100 m 15.70 10.39 臂长

150 件 1.21

丁字型

h=100 m 14.50 9.12 臂长

200 件 1.42

槽钢型 6# m 10.13 8.54 臂长

300 件 1.94

槽钢型 8# m 11.54 - 臂长

400 件 2.43

槽钢型

10# m 13.50 - 臂长

500 件 2.92

角钢型 60 m 9.02 6.38 臂长

600 件 3.4l

角钢型 75 m 12.43 - 臂长

700 件 3.90

- - - - 臂长

800 件 4.40

注 :a.根据设计图纸和电缆桥架的单位荷重(kg/m)选用立柱的规格和数量(立柱间的距离从O.5m至2.Om)。

b.(2)“电缆桥架的单位长度与重量换算表”仅供在设计资料不全时作为编制电缆桥架安装费的工程量参考数据，不作为主材成品订货和结算的依据。电缆桥架的成品数量应按设计量或实际数量结算。重量误差小于5％的可以不调整。

c．电缆桥架重量包括弯通、三通和联接部件等综合平均每m长的桥架重量。

线芯截面芯数电缆直径截面积根数截面小计宽度小记2.5513.51430004514.81720006516.120400010519.630200016522.4394000254+126.2539000354+128.8652000504+133.4876000704+138.81183000954+144.115280001204+149.519250001504+154.122990001854+160.528750002404+168.23654000

000计算电缆桥架截面（按40%计算）电缆数据电缆桥架尺寸选型（YJV

总截面积

高mm宽mm截面积mm2占用率(%)桥架型号100200200000.00XQJ-P-01-10-2100300300000.00XQJ-P-01-10-3100400400000.00XQJ-P-01-10-4100500500000.00XQJ-P-01-10-5100600600000.00XQJ-P-01-10-6100800800000.00XQJ-P-01-10-8150200300000.00XQJ-P-01-15-2150300450000.00XQJ-P-01-15-3150400600000.00XQJ-P-01-15-4150500750000.00XQJ-P-01-15-5150600900000.00XQJ-P-01-15-61508001200000.00XQJ-P-01-15-8100系列0.00150系列0.00（YJV/YJLV）

XQJ-P-01-10-2XQJ-P-01-15-2桥架规格

选择电缆桥架规格大小的计算公式-桥架设计

电缆桥架是用薄钢板冲压而成。其承载能力具有一定的限度。否则将会因桥架超载而产生严重形变。影响桥架的美观和电缆的安全运行。通常电缆桥架的承载能力是用电缆桥架的载荷特性曲线表示的。由载荷曲线图可以看出，电缆桥架的载荷能力的大小是一个与桥架规格和支撑距离有关的量。对应于同一支撑距离和弯凸变形量。侧面高度大的桥架承载能力大，高度小的桥架承载能力小。另外当载荷能力划、相同时，对于同一规格的电缆桥架。支撑距离小的比支撑距离大的弯曲变形量小。一般情况下电缆桥架每隔l.5～2.0m安装一组支撑架。

在设计计算中，若电缆桥架的实际载荷量用G总表示：

则：

G总=n1g1 n2g2 n3g3 ……

式中：g1 g2、g3……分别为桥架内各种规格型号电缆的单位长度重量。单位为(kg/m)n1、n2、n3 为同型号规格电缆的根数。

在选取时，生产厂提供的电缆桥架允许载荷量应该大于实际载荷量G总。当电缆桥架带护罩在室外安装时，还应计人电缆桥架承受的最大冰雪等载荷的影响。

电缆桥架宽度b的确定是随着电力电缆和控制电缆工作制的不同而有所区别。由于电力电缆在桥架内一般是单层水平排放，所以其安装桥架宽度b为：

b=n1(d1+k1)+ n2(d2+k2)+ n3(d3+k3)+……

式中：d1、d2、d3……为桥架内各种电缆的外径，单位为mm

n1、n2、n3……为上述同种型号规格电缆的根数。

K1、k2、k3……为上述电缆放置时的间距。其值最小应大于电缆直径的1／4。

一般情况下，控制电缆在桥架内既可以水平排列，也可以堆放。以其桥架内控制电缆总截面s不超过电缆桥架总截面s。的40％为原则。控制电缆的总截面s为：

其中：s1、s2、s3……为桥架内各种控制电缆的截面积(包括护层部分)单位为mm2;d1d2d3……为桥架内各种控制电缆的外径，单位为mm;n1n2n3……为上述同种型号规格电缆的根数。
