钢材的分类标准

工程常用型钢分类

2

———————————————————————————————— 作者：

———————————————————————————————— 日期：

3 一、型材的分类

1． 简单断面型钢

①方钢——热轧方钢、冷拉方钢；②圆钢——热轧圆钢、锻制圆钢、冷拉圆钢

③线材；④扁钢；⑤弹簧扁钢；⑥角钢——等边角钢、不等边角钢；⑦三角钢

⑧六角钢；⑨弓形钢；⑩椭圆钢

2．复杂断面型钢

①工字钢——普通工字钢、轻型工字钢

②槽钢——热轧槽钢（普通槽钢、轻型槽钢）、弯曲槽钢

③H型钢（又称宽腿工字钢）

④钢轨——重轨、轻轨、起重机钢轨、其他专用钢轨

⑤窗框钢

⑥钢板桩

⑦弯曲型钢——冷弯型钢、热弯型钢

⑧其他

4 二、型钢中大、中、小型的划分

大型 中型 小型

工字钢I200*60*10 高≥180mm 高＜180mm

槽钢[180*60*8 高≥180mm 高＜180mm

等边角钢

∠63*6 边宽≥160mm 边宽50-140mm 边宽20-45mm

不等边角钢∠100*80*8 边宽≥160×100mm 边宽140×90-50×32 mm 边宽≤45×28 mm

圆钢φ25 直径≥90mm 直径38-80mm 直径10-36 mm

方钢□90*6 边宽≥90mm 边宽50-75 mm 边宽10-25 mm

扁钢

―40*4 宽≥120mm 宽60-100 mm 宽12-55 mm

常用型钢规格表

普通工字钢

符号：h—高度；

b—宽度；

tw—腹板厚度；

t—翼缘平均厚度；

I—惯性矩；

W—截面模量 i—回转半径；

Sx—半截面的面积矩；

长度：

型号10～18，长5～19m；

型号20～63，长6～19m。

型 号 尺 寸（mm） 截面面积(cm2) 理论重量(kg/m) x-x轴 y-y轴

h

mm b

mm tw

mm t

mm R

mm Ix

cm4 Wx

cm3 ix

cm Ix/Sx

cm Iy

cm4 Wy

cm3 Iy

cm

10 100 68 4.5 7.6 6.5 14.3 11.2 245 49 4.14 8.69 33 9.6 1.51

12.6 126 74 5 8.4 7 18.1 14.2 488 77 5.19 11 47 12.7 1.61

14 140 80 5.5 9.1 7.5 21.5 16.9 712 102 5.75 12.2 64 16.1 1.73

16 160 88 6 9.9 8 26.1 20.5 1127 141 6.57 13.9 93 21.1 1.89

18 180 94 6.5 10.7 8.5 30.7 24.1 1699 185 7.37 15.4 123 26.2 2.00

20 a

200 100 7

11.4 9 35.5 27.9 2369 237 8.16 17.4 158 31.6 2.11

b 102 9 39.5 31.1 2502 250 7.95 17.1 169 33.1 2.07

22 a

220 110 7.5

12.3 9.5 42.1 33 3406 310 8.99 19.2 226 41.1 2.32

b 112 9.5 46.5 36.5 3583 326 8.78 18.9 240 42.9 2.27

25 a 250 116 8 13 10 48.5 38.1 5017 401 10.2 21.7 280 48.4 2.4

精心整理

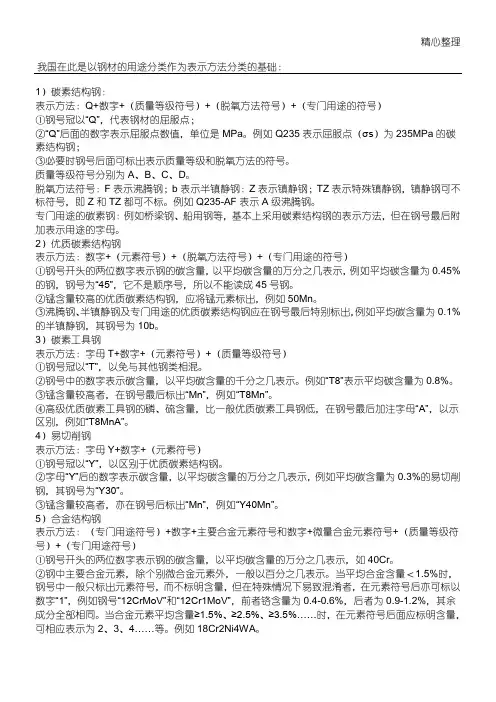

我国在此是以钢材的用途分类作为表示方法分类的基础：

1）碳素结构钢：

表示方法：Q+数字+（质量等级符号）+（脱氧方法符号）+（专门用途的符号）

①钢号冠以“Q”，代表钢材的屈服点；

②“Q”后面的数字表示屈服点数值，单位是MPa。例如Q235表示屈服点（σs）为235MPa的碳素结构钢；

③必要时钢号后面可标出表示质量等级和脱氧方法的符号。

质量等级符号分别为A、B、C、D。

脱氧方法符号：F表示沸腾钢；b表示半镇静钢：Z表示镇静钢；TZ表示特殊镇静钢，镇静钢可不标符号，即Z和TZ都可不标。例如Q235-AF表示A级沸腾钢。

专门用途的碳素钢：例如桥梁钢、船用钢等，基本上采用碳素结构钢的表示方法，但在钢号最后附加表示用途的字母。

2）优质碳素结构钢

表示方法：数字+（元素符号）+（脱氧方法符号）+（专门用途的符号）

①钢号开头的两位数字表示钢的碳含量，以平均碳含量的万分之几表示，例如平均碳含量为0.45%的钢，钢号为“45”，它不是顺序号，所以不能读成45号钢。

②锰含量较高的优质碳素结构钢，应将锰元素标出，例如50Mn。

③沸腾钢、半镇静钢及专门用途的优质碳素结构钢应在钢号最后特别标出，例如平均碳含量为0.1%的半镇静钢，其钢号为10b。

3）碳素工具钢

表示方法：字母T+数字+（元素符号）+（质量等级符号）

①钢号冠以“T”，以免与其他钢类相混。

②钢号中的数字表示碳含量，以平均碳含量的千分之几表示。例如“T8”表示平均碳含量为0.8%。

③锰含量较高者，在钢号最后标出“Mn”，例如“T8Mn”。

④高级优质碳素工具钢的磷、硫含量，比一般优质碳素工具钢低，在钢号最后加注字母“A”，以示区别，例如“T8MnA”。

4）易切削钢

表示方法：字母Y+数字+（元素符号）

①钢号冠以“Y”，以区别于优质碳素结构钢。

②字母“Y”后的数字表示碳含量，以平均碳含量的万分之几表示，例如平均碳含量为0.3%的易切削钢，其钢号为“Y30”。

我国钢铁产品分类标准

根据《钢铁产品牌号表示方法》GB221-2000的规定，我国钢铁产品牌号一般采用汉语拼音字母、国际化学元素符号及阿拉伯数字结合起来表示。

1 碳素结构钢的具体牌号

Q195-Q195F、Q195b、Q195

Q215-Q215AF、Q215Ab、Q215A、Q215BF、Q215Bb、Q215B

Q235-Q235AF、Q235Ab、Q235A、Q235BF、Q235Bb、Q235B、Q235C、Q235D

Q255-Q255A、Q255B

Q275-Q275

对上述各牌号，要在供应工作中准确识别与使用。

2 低合金高强度结构钢

GB/T221-2000新牌号表示方法将低合金高强度结构钢分为通用钢和专用钢两类，新牌号表示方法与GB/T1591-94《低合金高强度结构钢》，GB700-88《碳素结构钢》相同，并与碳素结构钢的牌号组成工程用钢的系列。低合金高强度结构钢按脱氧方法分为镇静钢和特殊镇静钢，但在牌号中没有表示脱氧方法的符号。

通用低合金高强度结构钢牌号组成

Q295-Q295A、Q295B

Q345-Q345A、Q345B、Q345C、Q345D、Q345E

Q390-Q390A、Q390B、Q390C、Q390D、Q390E

Q420-Q420A、Q420B、Q420C、Q420D、Q420E

Q460-Q460C、Q460D、Q460E

3 专用低合金高强度结构钢牌号

专用低合金高强度结构钢一般采用代表屈服点的拼音字母“Q”、屈服点数值(单位为MPa) ，并在尾部加按产品用途的拼音第一个字母表示。如：压力容器用钢牌号表示为“Q345R”；焊接气瓶用钢牌号表示为“Q295HP”；锅炉用钢牌号表示为“Q390g”；桥梁用钢牌号表示为“Q420q”等。

优质碳素结构钢的基本牌号有：08F、10F、15F、08、10、15、20、25、30、35、40、45、50、55、60、65、70、75、80、85、15Mn、20Mn、25Mn、30Mn、35Mn、40Mn、45Mn、50Mn、60Mn、65Mn、70Mn共31个。
