钻孔灌注桩基础作为承受桥梁全部荷载地主要构件,是桥梁工程施工中地关键工作之一,同时作为隐蔽工程,也是监理控制地重点与难点.所以,钻孔灌注桩地施工监理控制要从施工准备阶段.施工阶段.检查验收阶段三方面全方位进行控制,确保工程质量.

一.控制目标

通过全方位控制,达到以下目标：

1.成孔工艺合理,清孔质量符合要求,孔底沉淀厚度满足设计.规范要求；

2.桩孔中心位置.孔径和孔深必须符合设计.规范要求 ；

3.桩基钢筋笼地制作.安装符合设计.规范要求 ；

4.桩基混凝土连续.均匀.致密,无夹层.断桩,强度满足设计要求；

5.桩顶标高.成桩中心坐标满足设计规范.要求.

二.施工准备阶段地监理控制要点

1.认真审阅设计图纸.

通过审阅设计图纸,掌握：

（1）.水文.地质情况,选择适当地钻孔机具.钻进速度.泥浆性能等；

（2）.桩基地种类.桩径.桩底沉淀厚度.桩基钢筋.终孔原则等要求；

（3）.了解下部构造.上部构造地设计概况,认真复核桩基设计图纸中尺寸.标高.钢筋数量与直径.混凝土设计强度等.

2.定出桩基检测方案

根据设计图纸要求及规范规定,确定基桩地检测方法（一般为超声波检测）和检测频率（自检100%,抽检30%）,承包人应将选定地检测单位地资质及桩基检测方案报监理工程师审批.审批后桩基检测方案应严格执行.

3.认直审批开工报告.

施工前,必须要求承包人提交分项工程开工报告,监理工程师应认真审查批复.审杳内容包括：

（1）.仔细分析承包人开工报告内地施工工艺方案,特别是成孔方法.成孔机械.水上钻桩施工平台设计方案.清孔.终孔.灌注混凝土方案等是否能保证桩基质量；

（2）.审查其施工进度安排是否是否符合总体计划要求,施工现场平面图是否合理.-

- - 2 - - 适用；

钻孔灌注桩监理要点

摘要：钻孔灌注桩的监理是一项复杂的工作，要求监理除了具有一定的理论知识外，还要求有丰富的施工经验和及时纠正不正确施工方法的能力，防患于未然，才能确保工程质量。本文探讨了钻孔灌注桩监理要点。

关键词：钻孔；灌注桩；监理；要点

钻孔灌注桩因地质适应性强、承载力高、施工方便为桥梁基础的首选形式。钻孔灌注桩是一项工序较多，技术要求较高，工作量较大，并需在一个短时间内连续完成的地下( 或水下) 隐蔽工程。监理单位在签订了合同，接受钻孔灌注桩监理任务后，应组织有关人员对设计文件、图纸、资料进行研究，并进行现场踏勘，查明资料是否齐全、清楚，图纸本身及相互间有无错误和矛盾等，并根据设计文件的要求，综合考虑工程地质、水文地质、机具设备、材料供应及劳动力等因素，认真审核施工单位的施工设计, 以便保质保量, 按期完成工程任务。

一、 事前控制

1、编制好监理规划和钻孔灌注桩监理实施细则

监理规划的编制应针对项目的实际情况, 明确项目监理机构的工作目标, 确定具体的监理工作制度、程序、方法和措施。监理实施细则应结合工程项目的专业特点, 做到详细具体, 具有可操作性。只有认真编好钻孔灌注桩监理实施细则,

监理工作才能有计划地顺利完成。

2、审查施工单位资质和人员资质

审查施工单位资质是签署开工令前必不可少的工作, 审查钻孔灌注桩施工资质更应仔细严格。施工单位资质审查并不复杂, 但对一些建设单位指定分包或施工单位分包的桩基单位应格外慎重, 绝对不能让无资质的单位施工。施工单位人员资质审查也是相当重要, 因为工程质量是主要靠现场管理人员及各工种做出来的, 特别是钻孔灌注桩有较复杂的施工工艺。监理工程师必须审查现场管理人员和特殊工种的上岗证书, 并应做到上岗证与现场施工人员真实吻合。

3、审查桩基施工方案

前期工作除了人机进场、通水通电等基本条件外, 更重要的是要编制好钻孔灌注桩施工方案, 这也是监理工程师应严格把好的一道关。施工方案应根据施工单位自身人员、设备等实际情况编写,要注意细化、量化和可操作性。审查时要认真关注其关键环节、关键部位的做法及质量控制措施, 如垂直度控制、终孔岩土鉴别、清孔、水下砼浇灌等。此外, 还必须审查其施工管理制度、岗位责任制、质检制度等。

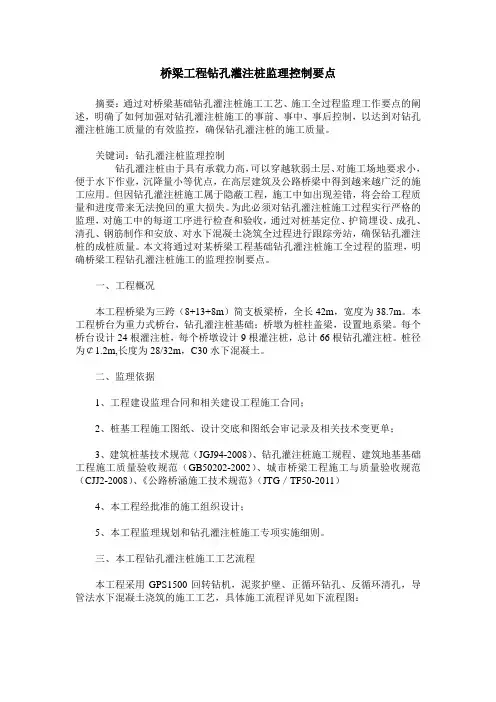

桥梁工程钻孔灌注桩监理控制要点

摘要：通过对桥梁基础钻孔灌注桩施工工艺、施工全过程监理工作要点的阐述，明确了如何加强对钻孔灌注桩施工的事前、事中、事后控制，以达到对钻孔灌注桩施工质量的有效监控，确保钻孔灌注桩的施工质量。

关键词：钻孔灌注桩监理控制

钻孔灌注桩由于具有承载力高，可以穿越软弱土层、对施工场地要求小，便于水下作业，沉降量小等优点，在高层建筑及公路桥梁中得到越来越广泛的施工应用。但因钻孔灌注桩施工属于隐蔽工程，施工中如出现差错，将会给工程质量和进度带来无法挽回的重大损失。为此必须对钻孔灌注桩施工过程实行严格的监理，对施工中的每道工序进行检查和验收，通过对桩基定位、护筒埋设、成孔、清孔、钢筋制作和安放、对水下混凝土浇筑全过程进行跟踪旁站，确保钻孔灌注桩的成桩质量。本文将通过对某桥梁工程基础钻孔灌注桩施工全过程的监理，明确桥梁工程钻孔灌注桩施工的监理控制要点。

一、工程概况

本工程桥梁为三跨（8+13+8m）简支板梁桥，全长42m，宽度为38.7m。本工程桥台为重力式桥台，钻孔灌注桩基础；桥墩为桩柱盖梁，设置地系梁。每个桥台设计24根灌注桩，每个桥墩设计9根灌注桩，总计66根钻孔灌注桩。桩径为￠1.2m,长度为28/32m，C30水下混凝土。

二、监理依据

1、工程建设监理合同和相关建设工程施工合同；

2、桩基工程施工图纸、设计交底和图纸会审记录及相关技术变更单；

3、建筑桩基技术规范（JGJ94-2008）、钻孔灌注桩施工规程、建筑地基基础工程施工质量验收规范（GB50202-2002）、城市桥梁工程施工与质量验收规范（CJJ2-2008）、《公路桥涵施工技术规范》（JTG／TF50-2011）

4、本工程经批准的施工组织设计；

5、本工程监理规划和钻孔灌注桩施工专项实施细则。

三、本工程钻孔灌注桩施工工艺流程

本工程采用GPS1500回转钻机，泥浆护壁、正循环钻孔、反循环清孔，导管法水下混凝土浇筑的施工工艺，具体施工流程详见如下流程图：
