钻孔灌注桩监理控制的重点

第1页共9页 钻孔灌注桩施工安全监理细则

1、钻孔机械运输，必须事先查看沿途线路上桥梁的负载能力，必要时应分部装车，以适应桥梁的负载能力，或对桥梁进行适当加固处理，以确保运输安全。

2、钻机运抵工地现场拆装，工人必须佩戴安全帽。

3、钻机在拼装过程中，每一瞬间都应保持拼装部件的自身稳定，必要时加设风缆，并应有专人指挥，专人负责安全检查。

4、钻孔机械就位后，应对钻机及配套设备进行全面检查。钻架安设必须平稳、牢固；钻架应加设斜撑或缆或缆风绳。

5、冲击钻孔，选用的钻锥、卷扬机和钢丝绳等，应配置适当，钢丝绳与钻锥用绳卡固接时，绳卡数量应与钢丝绳直径相匹配。冲击过程中，钢丝绳的松弛度应掌握适宜。

6、正、反循环钻机及潜水钻机使用的电缆线要定期检查，接头必须绑扎牢固，确保不透水、不漏电；对经常处于水、泥浆浸泡处应架空搭设。挪移钻机时，不得挤压电缆及风水管路。

7、所有施工用电的线路、线型、接头、配电柜及插座等都应符合安全用电的有关行业标准。

8、潜水钻机时，一般在完成一根钻孔桩时要检查一次电机的封闭状况。钻进速度应根据地质变化加以控制，以保证安全运转。

9、采用冲抓或冲击钻孔当钻头提到接近护筒底缘时，应减速、平稳提升，不得碰撞护筒和钩挂护筒底缘。

10、钻孔使用的泥浆，宜设置泥浆循环净化系统，并注意防止或减少环境污染。 第2页共9页 11、钻机停钻，必须将钻头提出孔外，置于钻架上，不得滞留孔内。

12、对于已埋设护筒未开钻或已成桩护筒尚未拔除的，应加设护筒顶盖或铺设安全遮罩。

13、施钻、接钻焊、下导管、焊钢筋笼等整个施工过程中，各工种都必须要佩戴相应的劳保防护用品。

14、钢筋笼吊装前，应对钢筋笼焊接质量作全面检查，钢筋焊接质量符合相关规范要求。

15、钢筋笼吊装前，应检查钢筋吊点布置是否对称布设，防止在吊装过程中钢筋笼产生偏斜。

16、钢筋笼吊装前，应检查钢丝绳及连接部位符合规定，各安全防护装置及各指示仪表齐全完好。

桩基础工程施工质量监理控制要点

1.施工前期准备

桩基础工程施工前期准备工作包括方案设计、施工组织设计、施工人员培训等。监理应对这些准备工作进行审查，确保设计方案符合相关规范要求，并对施工人员的技术水平和安全意识进行培训和考核，确保施工过程安全可靠。

2.桩基础的施工方法

桩基础有多种施工方法，如钻孔灌注桩、静力触探桩等。监理应对施工方法进行审查，确保施工方法符合规范要求，并监督施工过程中的桩基础施工方案、施工工艺和施工设备的选择和使用。

3.桩基础施工过程的监控

监理应对桩基础施工过程进行实时监控，包括桩基础的孔洞开挖、灌注混凝土、桩身质量把控等。监理人员应对施工过程进行巡视和抽查，及时发现和解决施工中可能存在的问题，以确保施工质量。

4.现场材料的验收

监理应对施工现场的材料进行验收，包括钢筋、混凝土等。监理人员应检查材料的质量和完好性，并核对材料的数量与质量，确保施工现场使用的材料符合规范要求。

5.质量检测计划的制定与执行

监理应对施工现场的质量检测计划进行审查，并监督其执行情况。质量检测包括施工材料的检测以及桩身质量的检测。监理人员应委托符合要求的实验室进行检测，并及时报告检测结果，确保施工质量符合规范要求。 6.施工记录的管理

监理应对施工过程中的各阶段进行记录和归档，包括施工进度、施工过程中的问题和解决方案等。监理人员应对施工记录进行审核和整理，并定期向建设单位提交监理报告，以便建设单位及时掌握施工进展和质量状况。

7.施工现场的安全管理

监理应对施工现场的安全管理进行监督，确保施工现场的安全措施得到落实。监理人员应检查施工现场的安全设施是否完善，并监督施工人员的安全操作，防止事故的发生。

8.施工质量的验收

总之，桩基础工程施工质量监理控制要点主要包括施工前期准备、施工方法的审查、施工过程的监控、现场材料的验收、质量检测计划的执行、施工记录的管理、施工现场的安全管理以及施工质量的验收等方面，以确保桩基础工程的施工质量达到规范要求。

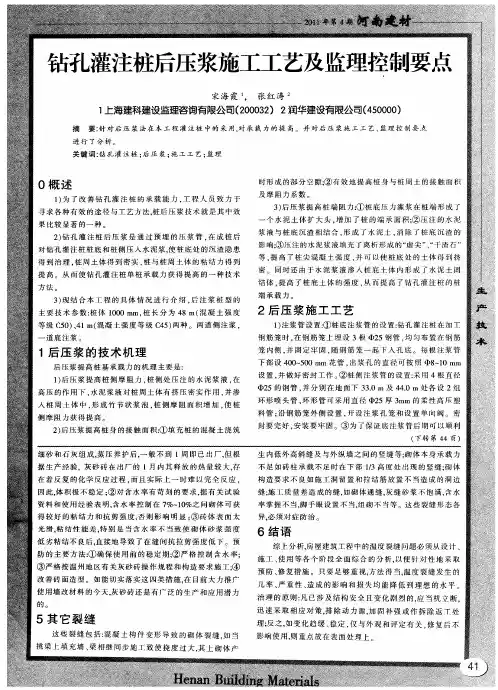

钻孔灌注桩后压浆施工工艺及监理控制要点　

宋海霞　．　张红涛　１上海建科建设监理咨询有限公司（２０００３２）２润华建设有限公司（４５００００）　摘要：针对后压浆法在本工程灌注桩中的采用，对承载力的提高。并对后压浆施工工艺、监理控制要点　进行了分析。　关键词：钻孔灌注桩；后压浆；施工工艺；监理　

０概述　１）为了改善钻孔灌注桩的承载能力，工程人员致力于　寻求各种有效的途径与工艺方法，桩后压浆技术就是其中效　果比较显著的一种。　２）钻孔灌注桩后压浆是通过预埋的压浆管，在成桩后　对钻孔灌注桩桩底和桩侧压入水泥浆，使桩底处的沉渣隐患　得到治理．桩周土体得到密实，桩与桩周土体的粘结力得到　提高。从而使钻孑Ｌ灌注桩单桩承载力获得提高的一种技术　方法。　３）现结合本工程的具体情况进行介绍，后注浆桩型的　主要技术参数：桩体１ｏｏｏ　ｍｍ，桩长分为４８　ｍ（混凝土强度　等级Ｃ５０）、４１　ｍ（混凝土强度等级Ｃ４５）两种。两道侧注浆，　一道底注浆。　１后压浆的技术机理　后压浆提高桩基承载力的机理主要是：　１）后压浆提高桩侧摩阻力，桩侧处压注的水泥浆液，在　高压的作用下，水泥浆液对桩周土体有挤压密实作用，并渗　入桩周土体中，形成竹节状浆泡，桩侧摩阻面积增加，使桩　侧摩阻力获得提高。　２）后压浆提高桩身的接触面积：①填充桩的混凝土浇筑　时形成的部分空隙；②有效地提高桩身与桩周土的接触面积　及摩阻力系数。　３）后压浆提高桩端阻力：①桩底压力灌浆在桩端形成了　一个水泥土体扩大头，增加了桩的端承面积；②压注的水泥　浆液与桩底沉渣相结合，形成了水泥土，消除了桩底沉渣的　影响；③压注的水泥浆液填充了离析形成的“虚尖”、“干渣石”　等．提高了桩尖混凝土强度，并可以使桩底处的土体得到挤　密。同时还由于水泥浆液渗入桩底土体内形成了水泥土同　结体．提高了桩底土体的强度。从而提高了钻孑Ｌ灌注桩的桩　端承载力。　２后压浆施工工艺　１）注浆管设置：①桩底注浆管的设置：钻孔灌注桩在加Ｔ　钢筋笼时．在钢筋笼上埋设３根　２５钢管．均匀布置在钢筋　笼内侧，并固定牢固，随钢筋笼一起下人孔底。每根注浆管　下部设４Ｏ０～５００　ｍｍ花管．出浆孔的直径可按照中８～ｌ０　ｍｍ　设置，并做好密封工作。②桩侧注浆管的设置：采用４根直径　中２５的钢管．并分别在地面下３３．０　ｍ及４４．０　ｍ处各设２组　环形喷头管，环形管可采用直径　２５厚３ｍｍ的柔性高压塑　料管；沿钢筋笼外侧设置，开设注浆孔笼和设置单向阀。密　封要完好，安装要牢固。③为了保证底注浆管后期可以顺利　（下转第４４页）　细砂和石灰组成，蒸压养护后，一般不到１周即已出厂，但根　据生产经验，灰砂砖在出厂的１月内其释放的热量较大，存　在着反复的化学反应过程．而且实际上一时难以完全反应。　因此，体积极不稳定；②对含水率有苛刻的要求，据有关试验　资料和使用经验表明。含水率控制在７％～１Ｏ％之间砌体可获　得较好的粘结力和抗剪强度，否则影响明显；③砖体表面太　光滑，粘结性能差，特别是当含水率不当致使砌体砂浆强度　低劣粘结不良后，直接地导致了在缝问抗拉剪强度低下。预　防的主要方法：①确保使用前的稳定期；②严格控制含水率；　③严格按温州地区有关灰砂砖操作规程和构造要求施工；④　改善砖面造型。如能切实落实这四类措施，在目前大力推广　使用墙改材料的今天，灰砂砖还是有广泛的生产和应用潜力　的。　５其它裂缝　这些裂缝包括：混凝土构件变形导致的砌体裂缝．如当　挑梁上填充墙、梁相继同步施工致使挠度过大，其上砌体产　生内低外高斜缝及与外纵墙之间的竖缝等：砌体本身承载力　不足如砖柱承载不足时在下部］／３高度处出现的竖缝：砌体　构造要求不良如施工洞留置和拉结筋放置不当造成的洞边　缝；施工质量差造成的缝，如砌体通缝，灰缝砂浆不饱满，含水　率掌握不当，脚手眼设置不当，组砌不当等。这些裂缝形态各　异，必须对症防治。　６结语　综上分析，房屋建筑工程中的温度裂缝问题必须从设计、　施工、使用等各个阶段全面综合的分析，以便针对性地采取　预防、修复措施。只要足够重视，方法得当，温度裂缝发生的　几率、严重性、造成的影响和损失均能降低到理想的水平。　治理的原则：凡已涉及结构安全且变化剧烈的，应当机立断．　迅速采取相应对策，排除动力源，加固补强或作拆除返Ｔ处　理；反之，如变化趋缓、稳定，仅与外观和评定有关，修复后不　影响使用，则重点放在表面处理上　

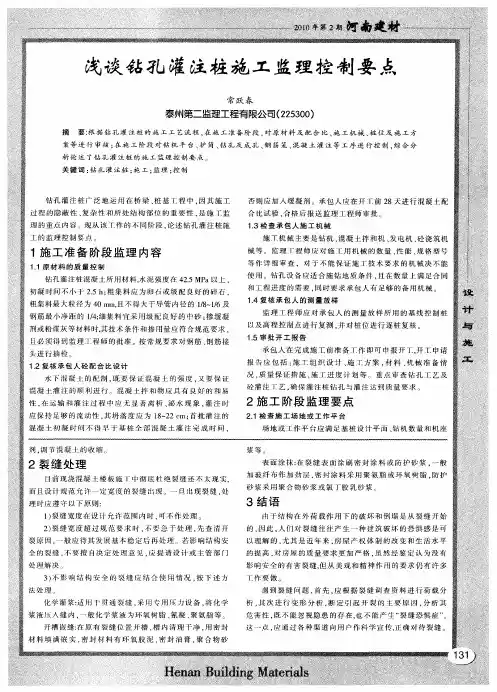

浅谈钻孔灌注桩施工监理控制要点　

常跃春　泰州第二监理工程有限公司（２２５３００）　摘要：根据钻孔灌注桩的施工工艺流程，在施工准备阶段，对原材料及配合比、施工机械、桩位及施工方　案等进行审核；在施工阶段对钻机平台、护筒、钻孔及成孔、铜筋笼、混凝土灌注等工序进行控制，综合分　析论述了钻孔灌注桩的施工监理控制要点　关键词：钻孔灌注桩；施工；监理；控制　钻孔灌注桩广泛地运用在桥梁、桩基工程中，因其施工　过程的隐蔽性、复杂性和所处结构部位的重要性．是施Ｔ监　理的重点内容。现从该Ｔ作的不同阶段，论述钻孑Ｌ灌注桩施　工的监理控制要点。　１施工准备阶段监理内容　１．１原材料的质量控制　钻孔灌注桩混凝土所用材料。水泥强度在４２．５　ＭＰａ以上．　初凝时间不小于２．５　ｈ：粗集料应为卵石或级配良好的碎石．　粗集料最大粒径为４０　ｉｎｌｎ，且不得大于导管内径的１／８～１／６及　钢筋最小净距的１，４；细集料宜采用级配良好的中砂：掺缓凝　剂或粉煤灰等材料时，其技术条件和掺用量应符合规范要求．　且必须得到监理丁程师的批准。按常规要求对钢筋、钢筋接　头进行捕检。　１＿２复核承包人砼配合比设计　水下混凝土的配制，既要保证混凝土的强度，又要保证　混凝土灌注的顺利进行。混凝土拌和物应具有良好的和易　性，在运输和灌注过程中应无显著离析、泌水现象，灌注时　应保持足够的流动性，其坍落度应为１８～２２　ｃｍ：首批灌注的　混凝土初凝时间不得早于基桩仝部混凝土灌注完成时间．　否则应加入缓凝剂。承包人应在开Ｔ前２８天进行混凝土配　合比试验，合格后报送监理工程师审批。　１．３检查承包人施工机械　施Ｔ机械主要是钻机、混凝土拌和机、发电机、砼浇筑机　械等。监理Ｔ程师应对施工用机械的数量、性能、规格型号　等作详细审查，对于不能保证施＿Ｔ技术要求的机械决不能　使用。钻孔设备应适合施钻地质条件，且在数量上满足合同　和工程进度的需要，同时要求承包人有足够的备用机械。　１．４复核承包人的测量放样　监理工程师应对承包人的测量放样所用的基线控制桩　以及高程控制点进行复测，并对桩位进行逐桩复核。　１．５审批开工报告　承包人在完成施工前准备Ｔ作即可申报开Ｔ，开Ｔ申请　报告应包括：施工组织设计、施丁方案，材料、机械准备情　况，质量保证措施，施工进度计划等。重点审查钻孔　【艺及　砼灌注Ｔ艺，确保灌注桩钻孔与灌注达到质量要求。　２施工阶段监理要点　２．１检查施工场地或工作平台　场地或工作平台应满足基桩设计平面、钻机数量和机座　剂．调节混凝土的收缩。　２裂缝处理　目前现浇混凝土楼板施Ｔ中彻底杜绝裂缝还不太现实　而且设汁规范允许一定宽度的裂缝出现。一・旦ｆｎ现裂缝．处　理时应遵守以下原则：　１）裂缝宽度在设计允许范同内时．可不作处理。　２）裂缝宽度超过规｝！包要求时，不要急于处理，先查清开　裂原因，一般应待其发展基本稳定后再处理。若影响结构安　全的裂缝，不要擅自决定处理意见．应提请设计或主管部门　处理解决。　３）不影响结构安全的裂缝应结合使用情况，按下述方　法处理　化学灌浆：适用于贸通裂缝，采用专用压力设备，将化学　浆液压人缝内，一般化学浆液为环氧树脂、氰凝、聚氨脂等。　开槽嵌缝：在原有裂缝位置开槽，槽内清理干净，用密封　材料填满嵌实，密封材料有环氧胶泥，密封油膏，聚合物砂　浆等。　表面涂抹：在裂缝表面涂刷密封涂料或防护砂浆。一般　加玻纤布作加劲层，密封涂料采用聚氨脂或环氧树脂，防护　砂浆采用聚合物砂浆或氯丁胶乳砂浆。　３结语　南于结构在外荷载作用下的破坏和倒塌是从裂缝开始　的，因此，人们对裂缝往往产生一种建筑破坏的恐惧感是可　以理解的，尤其是近年来，房屋产权体制的改变和生活水平　的提高，对房屋的质量要求更加严格，虽然经鉴定认为没有　影响安全的有害裂缝，但从美观和精神作用的要求仍有许多　Ｔ作要做。　遇到裂缝问题，首先，应根据裂缝调查资料进行荷载分　析，其次进行变形分析，断定引起开裂的主要原因，分析其　危害性，既不能忽视隐患的存在，也不能产生“裂缝恐惧症”。　这一点，应通过各种渠道向用户作科学宣传。正确对待裂缝。　１　３１
