CAD设计中的3D建模技术

CAD绘图中的3D模型装配与动画技巧

CAD软件是现代设计师和工程师中必不可少的工具。在CAD软件中，3D模型的装配和动画是非常重要的技巧，可以帮助我们更好地理解和展示设计方案。本文将介绍一些CAD绘图中的3D模型装配与动画技巧，帮助读者更好地运用CAD软件进行设计和表达。

1. 装配：CAD软件中的装配功能可以将多个零件组合成一个完整的3D模型。首先，我们需要将各个零件导入到CAD软件中，并确保它们的坐标系对齐。接下来，我们可以使用装配工具将零件组合在一起。在进行装配操作时，可以选择不同的约束条件，如平行、垂直和中心对齐等，以确保装配的准确性。装配过程中，我们还可以随时调整零件的位置和角度，以满足设计要求。

2. 动画：一旦完成了3D模型的装配，我们可以使用CAD软件的动画功能来展示模型的运动过程。首先，我们需要确定模型运动的方式，例如旋转、平移或缩放等。然后，通过设置关键帧，我们可以指定模型在不同时间点的位置和姿态。CAD软件将自动生成过渡动画，使模型逐渐从一个关键帧过渡到下一个。此外，CAD软件还提供了时间轴和曲线编辑器等工具，可以帮助我们更细致地控制动画效果。

3. 渲染：为了增强3D模型的真实感，我们可以使用CAD软件提供的渲染功能进行视觉效果的优化。渲染可以添加材质、光照和阴影等效果，使模型更加逼真。在进行渲染之前，我们需要设置光源的位置和属性，并选择合适的渲染模式，如线框、实体或高级渲染。渲染过程可能需要较长时间，特别是对于复杂的模型和高质量的渲染设置。因此，我们可以在渲染之前对模型进行简化操作，以提高渲染效率。

4. 演示：除了静态的装配和动画，我们还可以使用CAD软件制作模型的演示视频，以便更好地展示设计方案。制作演示视频首先需要定义好演示的主题和目标，例如产品功能演示、流程展示或场景重现等。然后，我们可以通过合理选择视角、镜头移动和特效等手段来设计演示视频的内容。CAD软件通常提供了视频导出的功能，方便我们将演示视频保存为常见的视频格式，如AVI、MP4或WMV等。

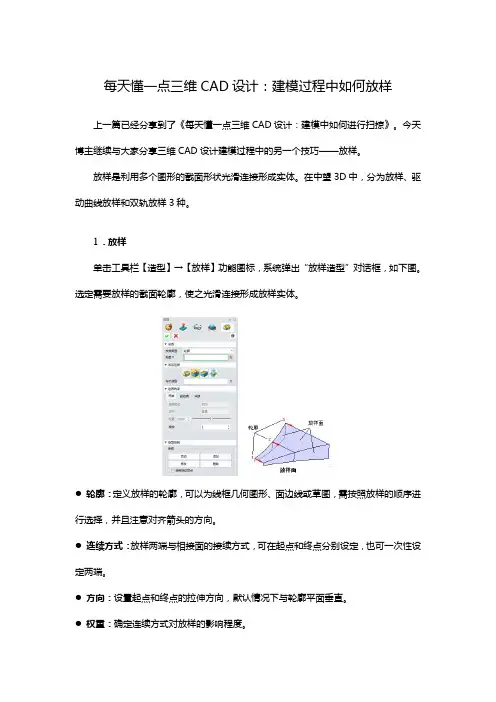

每天懂一点三维CAD设计：建模过程中如何放样

上一篇已经分享到了《每天懂一点三维CAD设计：建模中如何进行扫掠》。今天

博主继续与大家分享三维CAD设计建模过程中的另一个技巧——放样。

放样是利用多个图形的截面形状光滑连接形成实体。在中望3D中，分为放样、驱

动曲线放样和双轨放样3种。

1．放样

单击工具栏【造型】→【放样】功能图标，系统弹出“放样造型”对话框，如下图。选定需要放样的截面轮廓，使之光滑连接形成放样实体。

轮廓：定义放样的轮廓，可以为线框几何图形、面边线或草图，需按照放样的顺序进行选择，并且注意对齐箭头的方向。

连续方式：放样两端与相接面的接续方式，可在起点和终点分别设定，也可一次性设定两端。

方向：设置起点和终点的拉伸方向，默认情况下与轮廓平面垂直。

权重：确定连续方式对放样的影响程度。

缩放：对使用权重滑动条的补充，仅当滑动条的极限位置在设计任务中不够时，才允许使用。

连线：轮廓放样时产生的连接线，可以通过下面4种方式设置或修改。一般先通过“自动”产生连接线，再通过“修改”来更改连接点，以确保顶点对齐。

使用相切顶点：如果想要在草图轮廓上使用顶点相切，勾选此选项的复选框。

首尾连接轮廓线：勾选此选项的复选框，重用第一个轮廓，产生一个光滑闭合的放样。

2．驱动曲线放样

单击工具栏【造型】→【驱动曲线放样】功能图标，系统弹出“驱动曲线放样”对

话框，如下图。该功能是扫掠和放样的结合功能，利用截面图形和引导路径创建放样实体。

驱动曲线：定义放样经过的路径，可使用线框曲线、面边线、草图、曲线列表。

轮廓：选择放样的截面轮廓，可以为线框几何图形、面边线或草图，需按照放样的顺序进行选择，并且注意箭头的方向。

Z轴脊线：指定轮廓在扫掠中平行的方向。

X轴方向：指定轮廓在扫掠中X轴方向，即轮廓的旋转方向。

桥接：指定放样时多个轮廓间的连接方式。

连线：轮廓放样时产生的连接线，设置方式参照放样功能。具体应用与“放样”类似。

如何使用FreeCAD进行3D建模与工程设计

第一章：介绍FreeCAD

FreeCAD是一款免费的开源软件，用于进行CAD建模和工程设计。它提供了丰富的功能和工具，能够满足从简单的模型制作到复杂的工程设计的需求。本章将介绍FreeCAD的基本特点和安装步骤。

1.1 FreeCAD的特点

FreeCAD是一个跨平台的软件，可在Windows，Mac和Linux操作系统上运行。它支持多种文件格式，如STEP，IGES，OBJ和STL等。通过插件机制，用户可以扩展FreeCAD的功能，并根据自己的需求定制工作环境。

1.2 FreeCAD的安装

安装FreeCAD非常简单。只需访问FreeCAD官方网站，下载适用于您操作系统的安装程序，并按照向导进行安装。安装完成后，您将可以启动FreeCAD并开始建模和设计。

第二章：基础建模操作

在这一章中，我们将介绍FreeCAD的基本建模操作，包括创建几何体、编辑几何体、应用约束和创建组件。

2.1 创建几何体 在FreeCAD中，您可以使用不同的工具和命令来创建几何体，如立方体、圆柱体和球体等。只需选择相应的工具，然后在3D视图中绘制所需的几何形状。

2.2 编辑几何体

一旦创建了几何体，您可以通过选择和编辑命令来修改其形状和尺寸。FreeCAD提供了各种编辑工具，如平移、旋转和缩放等，以便于您进行精确的编辑和调整。

2.3 应用约束

约束是在建模过程中保持几何形状固定的重要工具。FreeCAD支持各种约束类型，如垂直、水平、平行和对称等。在选择约束类型后，只需选择要约束的几何元素，然后应用约束。

2.4 创建组件

在FreeCAD中，您可以使用组件功能来创建复杂的模型。通过将几何体组合在一起，并应用适当的约束和连接，您可以创建具有层次结构的复杂模型。

第三章：高级建模技术

这一章将介绍FreeCAD中的高级建模技术，包括引入外部模型、创建基于参数的模型和进行装配和运动仿真。

1 CAD三维建模实例操作一-----创建阀盖零件的三维模型

将下面给出的阀盖零件图经修改后，进行三维模型的创建。阀盖零件图如图1所示。

 图形分析：

阀盖零件的外形由左边前端倒角30度的正六边体，右边四个角R=12mm的底座，中间

有一个倒45度角和R=4mm连接左右两边。该零件的轴向为一系列孔组成。根据该零件的构造特征，其三维模型的创建操作可采用：

（1） 拉伸外轮廓及六边形；

（2） 旋转主视图中由孔组成的封闭图形；

（3） 运用旋转切除生成30度和45度、R4的两个封闭图形，生成外形上的倒角；

（4） 运用差集运算切除中间用旋转生成的阶梯轴（由孔组成的图形旋转而成），来创建该零件中间的阶梯孔，完成三维模型的创建。

 零件图如图1所示。

图1 零件图

 具体的操作步骤如下：

1．除了轮廓线图层不关闭，将其他所有图层关闭，并且可删除直径为65mm的圆形。然后，结果如图2所示。 2

图2 保留的图形

2．修改主视图。 将主视图上多余的线条修剪，如图3所示。 该图形经旋转

切除生成外形

上的倒角。

图3 修改主视图

3．将闭合的图形生成面域。单击“绘图”工具条上的“面域” 按钮，框选所有的视图后，按回车键，命令行提示：已创建8个面域。

4．旋转左视图。 单击“视图”工具条上的“主视”按钮，系统自动将图形在“主视平面”中显示。注意：此时，显示的水平线，如图4 a）所示。输入“RO”（旋转）命令，按回车键，再选择右边的水平线（即左视图）的中间点，输入旋转角度值 90，按回车键，完成左视图的旋转如图4 b）所示。在轴测图中看到旋转后的图形如图4 c）所示。

图4 a） 旋转前 图4 b） 放置后 该图形放置切除后
