如何使用CAD进行3D建模

如何使⽤cad家具建模插件？cad家具插件怎么⽤？

步骤1：在⼯作屏幕的顶部,有⼀个功能区,其中包含许多选项卡,例如“主页”选项卡,“插⼊”选项卡,“注释”选项卡以及其他⼀些选项卡.这

些选项卡帮助我们管理该软件中的不同命令.在此下⽅,我们有⼀个⼯作窗⼝屏幕,在其中可以看到当前的⼯作,在这些⼯作窗⼝下,我们

有⼀些导航选项,⽤于在⼯作期间处理图形的参数.

步骤2：在Auto Cad软件的设计中⼼,我们有了许多⼈.设计中⼼是auto cad的内置浏览器,您可以随时从中浏览不同类型的框图及其数

据.您还可以从该设计中⼼将⾃⼰的组件导⼊到项⽬的任何⼈中.要打开设计对话框,中⼼将转到该软件的“视图”选项卡,然后单击它.您

将在此选项卡的“调⾊板”菜单中找到“设计中⼼”图标.

步骤3：或者您可以从键盘上键⼊DC,然后按键盘上的Enter键,或者只需按键盘上的Ctrl + 2键.

步骤4：使⽤任何选项后.这样会打开“设计中⼼”的对话框.

步骤5：在此对话框中,我们具有不同的视图选项,例如“树视图”,您可以通过它在个⼈计算机上找到设计中⼼⽂件夹的路径.打开此对话

框后,它本⾝将打开设计中⼼的⽂件夹.

步骤6：您可以单击“预览”按钮以在右侧窗⼝区域中查看所选选项的预览.

步骤7：您可以通过从列表中选择任何⼈,根据⾃⼰的适应性来更改图标的⼤⼩.

步骤8：如果可以查看设计中⼼⽂件夹,请转到c驱动器的程序⽂件,然后单击它的加号.

步骤9：然后单击加号Autodesk⽂件夹,然后加号Auto Cad 2020.

步骤10：现在单击Sample⽂件夹的加号,然后单击en-us⽂件夹,您将在sample⽂件夹列表中找到Design center⽂件夹.

步骤11：现在,当您单击Design Center的加号时,将打开Design Center中存在的组件列表.您可以根据需要选择组件的任何选项卡.

步骤12：我们将单击“ Home – Space Planner”选项,因为我们将在本⽂中讨论⿇烦.单击它后,将打开此选项组件的其他参数.您可以采

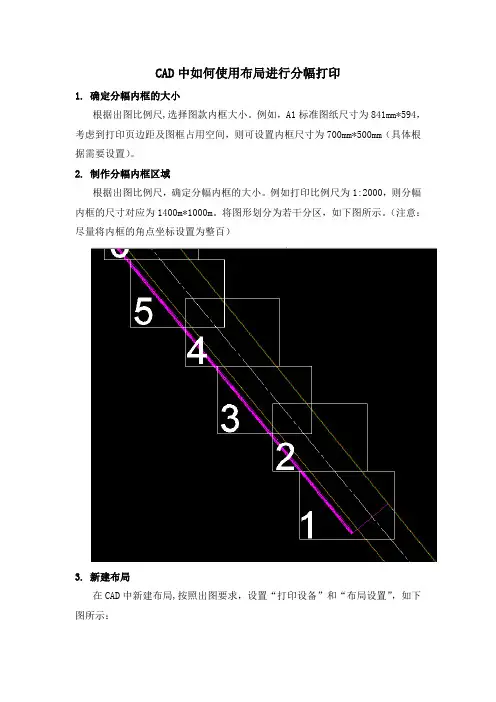

CAD中如何使用布局进行分幅打印

1. 确定分幅内框的大小

根据出图比例尺,选择图款内框大小。例如，A1标准图纸尺寸为841mm*594，考虑到打印页边距及图框占用空间，则可设置内框尺寸为700mm*500mm（具体根据需要设置）。

2. 制作分幅内框区域

根据出图比例尺，确定分幅内框的大小。例如打印比例尺为1:2000，则分幅内框的尺寸对应为1400m*1000m。将图形划分为若干分区，如下图所示。（注意：尽量将内框的角点坐标设置为整百）

3. 新建布局

在CAD中新建布局,按照出图要求，设置“打印设备”和“布局设置”，如下图所示：

这时已经建立了一个打印布局。按照本例中的出图要求（比例尺1:2000，出图区域为1000m*1400m），由下图可看出，打印视口并不是我们所需要的，所以接下来要调整视口的大小和位置。

4. 调整视口大小和位置

新建一个CAD文件（1.dwg），选择分幅框线，利用“带基点复制”命令，在“1.dwg”中选择“粘贴到原坐标”。

在“1.dwg”中选择“带基点复制”命令（基点可选择下边线的中点），然后在出图布局中粘贴（基点选择下边线的中点），得到如下图：

接下来，调整默认视口的大小（可直接拖动角点），与所需视口完全重合。

如果在粘贴图框步骤中，图框边线某一边的边距太小，则可以在该步骤平移视口至最恰当位置。

5. 选择视口内打印区域

双击视口内区域，则视口的边线会变粗，并处于锁定状态。而视口内的图形则处于活动状态。

首先，先记录下视口内打印区域的左下角和右上角坐标。例如，本例中分幅11的坐标为（468480,2689300）、（469880,2690300）。

然后，在命令行输入“z”,点回车；再输入“w”，点回车。

在命令栏的“指定第一个角点”，输入左下角坐标：468480,2689300

在命令栏的“指定对角点”，输入右下角坐标：469880,2690300

现在，出图区域已经和视口区域完全重合了。

龙源期刊网

如何使用RepNet进行3D人体姿态估计

作者：编辑部编译

来源：《机器人产业》2019年第02期

人体姿态估计是当前计算机视觉领域的热门研究问题。最近，汉诺威莱布尼兹大学的教授提出了RepNet，一种用于3D人体姿态估计的对抗重投影网络的弱监督训练方法。这种方法具有良好的性能表现，可以很好地进行单幅图像中的3D人体姿态估计。

本文研究了单幅图像中的3D人体姿态估计问题。长期以来，人类骨骼都是通过满足重投影误差（reprojection error）进行参数化和适合性观察的，但是现在研究人员直接使用神经网络从观察结果中推断出3D姿态。然而，这些方法大多忽略了必须满足重投影约束的事实，并且对过度拟合非常敏感。我们通过忽略2D到3D的对应关系来解决过度拟合问题。这有效地避免了对训练数据的简单记忆并且使得我们能够进行弱监督训练。我们所提出的重投影网络（RepNet）的一部分使用对抗训练方法来学习从2D姿态分布到3D姿态分布的映射，而该网络的另一部分对摄相机中的结果进行估计。这使得我们能够定义一个网络层，该网络层将已估计的3D姿态重投影到2D网络层，从而产生一个重投影损失函数。

实验表明，RepNet可以很好地泛化到未知数据中，并且当应用于未知数据时，其性能表现要优于当前最先进的方法。此外，这种实施在标准台式PC上就可以实时运行。

介绍

基于单眼图像（monocular images）的人体姿态估计是计算机视觉领域中的热门研究领域，在电影、医学、监控或人机交互等领域中有着广泛的应用。当前的一些研究方法能够从高质量的单眼图像中推断出3D人体姿态。但是这些方法大多数使用的是一种通过严格分配，从输入到输出数据进行直接训练的神经网络。这导致对于相似的数据而言性能表现良好，但通常不能够很好地泛化到未知的运动和摄相机位置中。本文提出使用一种通过弱监督对抗性学习方法进行训练的神经网络来解决该问题。我们训练一个广泛用于生成对抗网络（GAN）的鉴别器网络来学习3D人体姿态分布，从而缓和了训练数据中每个图像都具有一个特定3D姿态的假设。第二个神经网络学习从检测到的2D关键点分布到3D关键点分布的映射，其中，根据鉴别器网络的鉴别结果，所述3D关键点都是有效的3D人体姿态。从生成对抗网络的角度来看，可以将其看做生成器网络。为了使生成器网络生成与2D观测结果相匹配的3D姿态，我们建议添加第三个神经网络，该网络能够根据输入数据预测出摄像机参数。推断出的摄相机参数用于将估计的3D姿态重新投影回2D，因此将该框架命名为重投影网络（RepNet）。图2展示了该网络的概观。此外，受Wandt等人提出的运动链空间（Kinematic chain space，KCS）的启发，为了进一步加强运动学约束（kinematic constraints），我们建议采用一种易于计算和实现的描述符来描述关节长度和角度。 龙源期刊网

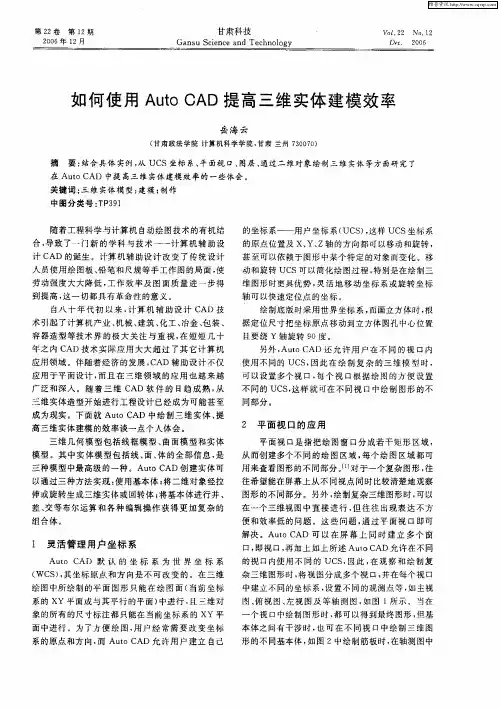

第２２卷第ｌ２期　２００６年ｌ２月　甘肃科技　Ｇａｎｓｕ　Ｓｃｉｅｎｃｅ　ａｎｄ　Ｔｅｃｈｎｏｌｏｇｙ　Ｖｏ１．２２　Ｎａ．１２　ＤＰｃ．　２００６　
