第一章晶体结构资料
- 格式：ppt
- 大小：3.40 MB
- 文档页数：13
下载文档原格式
合集下载
第一章晶体的结构
求晶面指数的方法
OA1 ra1, OA2 sa2 , OA3 ta3
h1 : h2 : h3 1 1 1 : : r s t
n
N
a3
O
d
a2
A2 A1
a1
设 a 1 , a 2 , a 3的末端上的格点分别在离原点距离h1d、h2d、
h3d的晶面上，这里 h1、h2、h3为整数 。 基矢
格点只在顶角上，内部和面上都不包含其他格点，整个原胞 只包含一个格点。
3、晶胞
原胞往往不能反映晶体的对称性
晶胞：能反映晶体对称性的最小结构重复单元
是原胞的数倍。晶胞的基矢用 a b c
原胞:
表示
a1 a2 a3
*几种典型晶体结构的原胞和晶胞
每种原子都各自构成一种相同的Bravais格子，这些Bravais 格子相互错开一段距离，相互套构而形成的格子。即复式 格子是由若干相同的Bravais格子相互位移套构而成的。
*几种典型的复式晶格
NaCl结构（Sodium Chloride structure ） 复式面心立方
例：MgO、KCl、AgBr 等
用来描述晶体中原子排列的紧密程度，原子排 列越紧密，配位数越大
简单立方（简立方）(simple cubic, sc)
配位数
6
晶胞内有 1 个原子
体心立方( body-centered cubic, bcc )
排列：ABABAB……
配位数
8
晶胞内有 2 个原子 具有体心立方结构的金属晶体：LI、Na、K、Fe等
重复周期为二层。形成AB AB AB· · · · · · 方式排列。
具有六角结构的金属： Mg，Co，Zn等
1-1 第一章 晶体的结构(布拉伐格子、原胞)
考 ： 布 拉 伐 格 子 ? ? ? ?
26
思
例：Honeycomb structure（蜂巢结构） （蜂巢结构）
f a b
e d c
考 ： 布 拉 伐 格 子 ? ? ? ? 判断根据： 判断根据：能否用 基矢表示所有的点 并且只有这些点？ 并且只有这些点27 ？
思
一些重要的例子： 一些重要的例子：
j
a1 a2 a3
k
i
32
简单六角（hc）
a
a1 = aˆ i
a3
c
a2 a1
a ˆ a 2 = (i + 3ˆ) j 2 ˆ a 3 = ck
j
k i
33
结晶学原胞） 晶胞（结晶学原胞）
• 结晶学上常用的重复单元 • 反映点阵对称性 • 原胞体积的整数倍
34
简单立方： 简单立方：Simple cubic (sc)
29
体心立方： 体心立方：Body-centred cubic（bcc） （ ）
a ˆ ˆ ˆ a1 = (−i + j + k ) 2 a ˆ ˆ ˆ a 2 = (i − j + k ) 2 a ˆ ˆ ˆ a3 = (i + j − k ) 2 j
i 是否Bravais格子？ 格子？ 是否 格子
给出的所有端点的集合组成布拉伐格子， 给出的所有端点的集合组成布拉伐格子，这里 布拉伐格子
a1, a2, a3: 基矢（可以有多种选择，一般选择最短） 可以有多种选择，一般选择最短） l1, l2, l3: 整数
15
二维布拉伐格子 二维布拉伐格子 布拉伐
M P
a2
Q
a1
16
易混淆：简单格子、 易混淆：简单格子、复式格子
26
思
例：Honeycomb structure（蜂巢结构） （蜂巢结构）
f a b
e d c
考 ： 布 拉 伐 格 子 ? ? ? ? 判断根据： 判断根据：能否用 基矢表示所有的点 并且只有这些点？ 并且只有这些点27 ？
思
一些重要的例子： 一些重要的例子：
j
a1 a2 a3
k
i
32
简单六角（hc）
a
a1 = aˆ i
a3
c
a2 a1
a ˆ a 2 = (i + 3ˆ) j 2 ˆ a 3 = ck
j
k i
33
结晶学原胞） 晶胞（结晶学原胞）
• 结晶学上常用的重复单元 • 反映点阵对称性 • 原胞体积的整数倍
34
简单立方： 简单立方：Simple cubic (sc)
29
体心立方： 体心立方：Body-centred cubic（bcc） （ ）
a ˆ ˆ ˆ a1 = (−i + j + k ) 2 a ˆ ˆ ˆ a 2 = (i − j + k ) 2 a ˆ ˆ ˆ a3 = (i + j − k ) 2 j
i 是否Bravais格子？ 格子？ 是否 格子
给出的所有端点的集合组成布拉伐格子， 给出的所有端点的集合组成布拉伐格子，这里 布拉伐格子
a1, a2, a3: 基矢（可以有多种选择，一般选择最短） 可以有多种选择，一般选择最短） l1, l2, l3: 整数
15
二维布拉伐格子 二维布拉伐格子 布拉伐
M P
a2
Q
a1
16
易混淆：简单格子、 易混淆：简单格子、复式格子
材料科学基础第一章晶体结构(三单质晶体结构)
a=4/3r/3； a=2r。
Smith W F. Foundations of Materials Science and Engineering. McGRAW.HILL.3/E
配位数 12；8（8＋6）；12 致密度 0.74；0.68； 0.74
配位数（CN）：晶体结构中 任一原子周围最近且等距离 的原子数。 致密度（K）：晶体结构中 原子体积占总体积的百分数。 K=nv/V。
linear density
<100>
a
2 1 2
1
aa
a
2 1 2
1
aa
<110>
2a
2
1 2
0.7
2a a
2a
2
1 2
1
1.4
2a a
<111>
3a
2
1 2
1
1.16
3a a
3a
2
1 2
0.58
3a a
案例讨论：工程上大量使用低碳钢渗碳件，试分析材 料的渗碳行为与哪些因素有关? 晶格常数? 结构类型? 致密度?....?

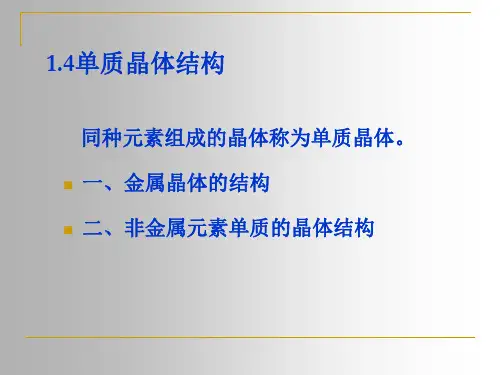

1.4单质晶体结构
同种元素组成的晶体称为单质晶体。 一、金属晶体的结构 二、非金属元素单质的晶体结构
一、金属晶体的结构
香港国际机场 案例讨论：工程上大量使用钢铁材料，钢和铁在 性能上差别较大，各有优势，设想这种差别的来 源。
一、金属晶体的结构
1.常见金属晶体结构
典型金属的晶体结构是最简单的晶体结构。由于金属键的性质， 使典型金属的晶体具有高对称性，高密度的特点。常见的典型金属晶 体是面心立方、体心立方和密排六方三种晶体，其晶胞结构如图1-10 所示。另外，有些金属由于其键的性质发生变化，常含有一定成分的 共价键，会呈现一些不常见的结构。锡是A4型结构（与金刚石相似）， 锑是A7型结构等。
Smith W F. Foundations of Materials Science and Engineering. McGRAW.HILL.3/E
配位数 12；8（8＋6）；12 致密度 0.74；0.68； 0.74
配位数（CN）：晶体结构中 任一原子周围最近且等距离 的原子数。 致密度（K）：晶体结构中 原子体积占总体积的百分数。 K=nv/V。
linear density
<100>
a
2 1 2
1
aa
a
2 1 2
1
aa
<110>
2a
2
1 2
0.7
2a a
2a
2
1 2
1
1.4
2a a
<111>
3a
2
1 2
1
1.16
3a a
3a
2
1 2
0.58
3a a
案例讨论：工程上大量使用低碳钢渗碳件，试分析材 料的渗碳行为与哪些因素有关? 晶格常数? 结构类型? 致密度?....?
1.4单质晶体结构
同种元素组成的晶体称为单质晶体。 一、金属晶体的结构 二、非金属元素单质的晶体结构
一、金属晶体的结构
香港国际机场 案例讨论：工程上大量使用钢铁材料，钢和铁在 性能上差别较大，各有优势，设想这种差别的来 源。
一、金属晶体的结构
1.常见金属晶体结构
典型金属的晶体结构是最简单的晶体结构。由于金属键的性质， 使典型金属的晶体具有高对称性，高密度的特点。常见的典型金属晶 体是面心立方、体心立方和密排六方三种晶体，其晶胞结构如图1-10 所示。另外，有些金属由于其键的性质发生变化，常含有一定成分的 共价键，会呈现一些不常见的结构。锡是A4型结构（与金刚石相似）， 锑是A7型结构等。
固体物理_第一至第七章总复习详解
上页 下页 返回 结束
总复习
第二章 晶体结合 一、原子的负电性
负电性＝常数（电离能＋亲和能） 电离能：让原子失去电子所必需消耗的能量 亲和能：处于基态的中性气态原子获得一个电子所放出的能量
负电性大的原子，易于获得电子。 负电性小的原子，易于失去电子。
二、晶体结合的基本类型及其特性
1、离子结合：正负离子之间的库仑相互作用，强键
总复习
一维单原子链
重要结论：
试探解为： xn Aei(tnaq)
色散关系：
w2 2 (1 cosqa)
m
2
m
sin( qa ) 2
m
sin( qa ) 2
中心布里渊区范围： q
a
a
振动模式数目（格波数目）：N
上页 下页 返回 结束
格波
总复习
• 格波：晶体中所有原子共同参与的一种 频率相同的振 动，不同原子间有振动
总复习

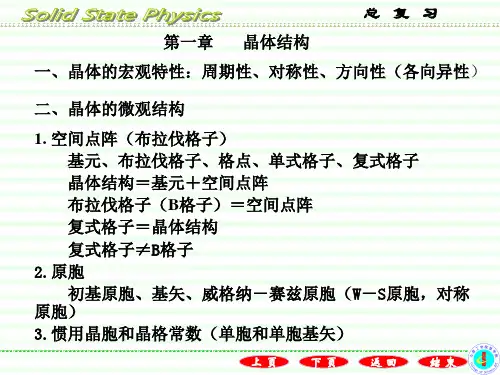

第一章 晶体结构
一、晶体的宏观特性：周期性、对称性、方向性（各向异性）
二、晶体的微观结构
1. 空间点阵（布拉伐格子） 基元、布拉伐格子、格点、单式格子、复式格子 晶体结构＝基元＋空间点阵 布拉伐格子（B格子）＝空间点阵 复式格子＝晶体结构 复式格子≠B格子
2.原胞 初基原胞、基矢、威格纳－赛兹原胞（W－S原胞，对称
位相差，这种振动以波 的形式在整个
晶体中传播，称为格波
xn Aei(tnaq)
上页 下页 返回 结束
3. 一维双原子链 总 复 习
mM 2n-2
2n-1 2n
2n+1 2n+2 2n+3
Ⅰ. 体系：N个原胞，每个原胞中包括2个原子 (m1=M, m2=m, M>m)。
总复习
第二章 晶体结合 一、原子的负电性
负电性＝常数（电离能＋亲和能） 电离能：让原子失去电子所必需消耗的能量 亲和能：处于基态的中性气态原子获得一个电子所放出的能量
负电性大的原子，易于获得电子。 负电性小的原子，易于失去电子。
二、晶体结合的基本类型及其特性
1、离子结合：正负离子之间的库仑相互作用，强键
总复习
一维单原子链
重要结论：
试探解为： xn Aei(tnaq)
色散关系：
w2 2 (1 cosqa)
m
2
m
sin( qa ) 2
m
sin( qa ) 2
中心布里渊区范围： q
a
a
振动模式数目（格波数目）：N
上页 下页 返回 结束
格波
总复习
• 格波：晶体中所有原子共同参与的一种 频率相同的振 动，不同原子间有振动
总复习
第一章 晶体结构
一、晶体的宏观特性：周期性、对称性、方向性（各向异性）
二、晶体的微观结构
1. 空间点阵（布拉伐格子） 基元、布拉伐格子、格点、单式格子、复式格子 晶体结构＝基元＋空间点阵 布拉伐格子（B格子）＝空间点阵 复式格子＝晶体结构 复式格子≠B格子
2.原胞 初基原胞、基矢、威格纳－赛兹原胞（W－S原胞，对称
位相差，这种振动以波 的形式在整个
晶体中传播，称为格波
xn Aei(tnaq)
上页 下页 返回 结束
3. 一维双原子链 总 复 习
mM 2n-2
2n-1 2n
2n+1 2n+2 2n+3
Ⅰ. 体系：N个原胞，每个原胞中包括2个原子 (m1=M, m2=m, M>m)。
第一章 晶体结构
1.点对称操作
点对称操作：对称操作前后空间中至少保持一个不动的点的操作.
（1）n度旋转对称 2 n度旋转对称轴：晶体绕旋转 后仍能复原的轴. n 晶体只具有1、2、3、4、6度对称轴. （2）中心反演 中心反演的对称元素是一个点，中心反演操作用i表示. i操作作用 于（x，y，z）使之变换为（-x，-y，-z）. 目录
（3）镜像(m，对称素为面) 镜像操作常用m表示，镜像的操作的对称元素是平面. 若选z＝0为对称面，该操作使点（x，y，z）变换为（x，y，-z） （4）n度旋转反演对称 该操作由n度旋转对称和中心反演两个操作组成.晶体先绕一固定轴 旋转 2 n后，再经过中心反演，晶体能与自身重合.该轴称为n度旋 转反演轴. 晶体n度旋转反演对称中n只能取1，2，3，4，6中的数值，通常用 n 表示n度旋转反演轴. 注： a.1度旋转反演对称与中心反演i实质是同一操作. b. 2度旋转反演对称与镜像m实质是同一操作.
a
ak
a1 a 2 a j
a3
目录
ai
a-Fe的晶体结构
固体物理学原胞的体积: 3.面心立方（fcc）结构
Ω a1 (a2 a3 ) a
3
2
每个晶胞包含4个 格点.基矢为：
a a1 ( j k ) 2 a a2 ( k i ) 2 a a3 (i j ) 2
abc
900
5.四角系： a b c 900 (正方晶系) 6.六角晶系： 900 1200
abc
7.立方晶系： 900
abc
简立方(12)，体心立方(13)， 面心立方(14) 目录
晶体结构.01
2
1.1 几种常见的晶体结构
一、晶体的定义

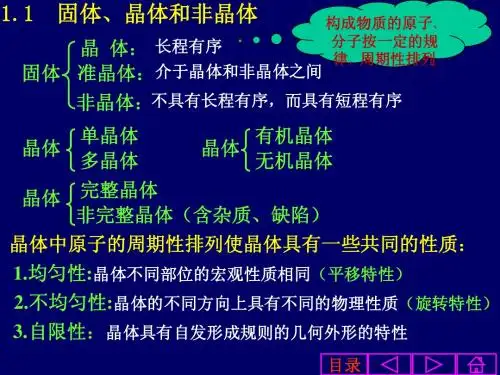

晶 体: 组成固体的原子（或离子）在微观上的 排列具有长程周期性结构
非晶体：组成固体的粒子只有短程序（在近邻或 次近邻原子间的键合：如配位数、键长 和键角等具有一定的规律性），无长程 周期性 准 晶: 有长程的取向序，沿取向序的对称轴方向 有准周期性，但无长程周期性
第一章 晶体结构(crystal structure)
1-1 几种常见的晶体结构 1-2 晶格的周期性 1-3 晶向、晶面和它们的标志 1-4 对称性和Brawais点阵
1-5 倒点阵及其基本性质
1-6 晶体衍射物理基础
1
1-1几种常见的晶体结构
主要内容
1.1简立方晶格结构(cubic)
1) NaCl晶体的结构 氯化钠由Na+和Cl－结合而成 —— 一种典型的离子晶体 Na+构成面心立方格子；Cl－也构成面心立方格子
20
2) CsCl晶体的结构 CsCl结构 —— 由两个简单立方子晶格彼此沿立方体空间对 角线位移1／2 的长度套构而成
21
CsCl晶体
22
3) ZnS晶体的结构 —— 闪锌矿结构 立方系的硫化锌 —— 具有金刚石类似的结构 化合物半导体 —— 锑化铟、砷化镓、磷化铟
六角密排晶格的原胞基矢选取 —— 一个原胞中包含A层 和B层原子各一个 —— 共两个原子 k
定义：
i
j
原胞基矢为：
a1 , a2 , a3
a1 a2 a3
（四）晶格周期性的描述 —— 布拉伐格子
Bravais lattices
由于组成晶体的组分和 组分的原子排列方式的 多样性，使得实际的晶 体结构非常复杂。
1.1 几种常见的晶体结构
一、晶体的定义
晶 体: 组成固体的原子（或离子）在微观上的 排列具有长程周期性结构
非晶体：组成固体的粒子只有短程序（在近邻或 次近邻原子间的键合：如配位数、键长 和键角等具有一定的规律性），无长程 周期性 准 晶: 有长程的取向序，沿取向序的对称轴方向 有准周期性，但无长程周期性
第一章 晶体结构(crystal structure)
1-1 几种常见的晶体结构 1-2 晶格的周期性 1-3 晶向、晶面和它们的标志 1-4 对称性和Brawais点阵
1-5 倒点阵及其基本性质
1-6 晶体衍射物理基础
1
1-1几种常见的晶体结构
主要内容
1.1简立方晶格结构(cubic)
1) NaCl晶体的结构 氯化钠由Na+和Cl－结合而成 —— 一种典型的离子晶体 Na+构成面心立方格子；Cl－也构成面心立方格子
20
2) CsCl晶体的结构 CsCl结构 —— 由两个简单立方子晶格彼此沿立方体空间对 角线位移1／2 的长度套构而成
21
CsCl晶体
22
3) ZnS晶体的结构 —— 闪锌矿结构 立方系的硫化锌 —— 具有金刚石类似的结构 化合物半导体 —— 锑化铟、砷化镓、磷化铟
六角密排晶格的原胞基矢选取 —— 一个原胞中包含A层 和B层原子各一个 —— 共两个原子 k
定义：
i
j
原胞基矢为：
a1 , a2 , a3
a1 a2 a3
（四）晶格周期性的描述 —— 布拉伐格子
Bravais lattices
由于组成晶体的组分和 组分的原子排列方式的 多样性，使得实际的晶 体结构非常复杂。
第一章 晶体结构(Crystal Structure)
§1.3 晶格的周期性
一、布拉菲（Bravais）格子
布喇菲(A. Bravais)，法国学者，1850年提出。 定义: 各晶体是由一些基元（或格点）按一定规则, 周期重 复排列而成。任一格点的位矢均可以写成形式 R n a n a n a n 1 n 2 n 3 、 、 a1 a2 。其中， 、 、 取整数， n 1 1 2 2 3 3 a Rn 为基矢， 为布拉菲格子的格矢，或称 正格矢。 3 能用上式表示的空间点阵称为布拉菲点阵，相应的 空间格子称为布拉菲格子．
§1.2 空间点阵
空间点阵定义： 晶体的内部结构可以概括为是由一些相同的 点子在空间有规则地作周期性的无限分布，这 些点子的总体称为点阵。 X射线衍射技术从实验上证明。
1、格点与基元 如果晶体是由完全相同的一种原子所组成 的，则格点代表原子或原子周围相应点的位置, 如铜的晶体结构。 点阵（lattice） 在空间任何方向 上均为周期排列的无 限个全同点的集合。
基元（ basis）
构成晶体的基本结构单元。 基元是化学组成、空间结构、排列取向、周 围环境相同的原子、分子、离子或离子团的集 合。 可以是一个原子(如铜、金、银等)，可以是 两个或两个以上原子(如金刚石、氯化钠、磷化 镓等)，有些无机物晶体的一个基元可有多达 100个以上的原子，如金属间化合物NaCd2的基 元包含1000 多个原子，而蛋白质晶体的一个基 元包含多达10000 个以上的原子。
复式晶格：
如果晶体的基元中包含两种或两种以上的原 子。显然,每一种等价原子各构成与晶体基元代表 点的空间格子相同的网格 , 称为晶体的 子晶格 . 每 一种等价原子的子晶格具有相同的几何结构，整 个晶格可视为，子晶格相互位移套构而成。该晶 体晶格称为复式晶格． 例如：氯化钠晶体
第一章 晶体结构
第一章 晶体结构本章首先从晶体结构的周期性出发，来阐述完整晶体中离子、原子或分子的排列规律。
然后，简略的阐述一下晶体的对称性与晶面指数的特征，介绍一下倒格子的概念。
§1.1晶体的周期性一、晶体结构的周期性1．周期性的定义从X 射线研究的结果，我们知道晶体是由离子、原子或分子（统称为粒子）有规律地排列而成的。
晶体中微粒的排列按照一定的方式不断的做周期性重复，这样的性质成为晶体结构的周期性。
周期性：晶体中微粒的排列按照一定的方式不断的做周期性重复，这样的性质成为晶体结构的周期性。
晶体结构的周期性可由X-Ray 衍射直接证实，这种性质是晶体最基本或最本质的特征。
（非晶态固体不具备结构的周期性。
非晶态的定义等略），在其后的学习中可发现，这种基本性质对固体物理的学习具有重要的意义或是后续学习的重要基础。
2．晶格 格点和点阵晶格：晶体中微粒重心，做周期性的排列所组成的骨架，微粒重心所处的位置称为晶格的格点（或结点）。
格点的总体称为点阵。
整个晶体的结构，可看成是由格点沿空间三个不同方向， 各自按一定距离周期性平移而构成。
每个平移的距离称为周期。
在某一特定方向上有一定周期，在不同方向上周期不一定相同。
晶体通常被认为具有周期性和对称性，其中周期性最为本质。
对称性其实质是来源于周期性。
故周期性是最为基本的对称性，即“平移对称性”（当然，有更为复杂或多样的对称性，但周期性或平移对称性是共同的）。
3．平移矢量和晶胞据上所述，基本晶体的周期性，我们可以在晶体中选取一定的单元，只要将其不断地重复平移，其每次的位移为a 1，a 2，a 3，就可以得到整个晶格。
则→1a ，→2a ，→3a 就代表重复单元的三个棱边之长及其取向的矢量，称为平移矢量，这种重复单元称为晶胞，其基本特性为：⑴晶胞平行堆积在一起，可以充满整个晶体⑵任何两个晶胞的对应点上，晶体的物理性质相同，即：()⎪⎭⎫⎝⎛+++=→→→332211anananrQrQ其中→r为晶胞中任一点的位置矢量。
第一章 晶体结构
σ (m)
19
1.3 对称性和布拉维格子的分类
二 基本对称操作
1 i,Cn,σ (m)
2 n度旋转 ─ 反演轴
绕μ轴旋转
2π后再进行中心反演：
n
1，2，3，,4, i, m 八种独立的对称操作。
宏观上看，晶体是有限的，描述晶体宏观对称性 不包含平移对称操作；但从微观上看，晶体是无 限的，为描述晶体结构的对称性，应加上平移对 称操作。
衍射斑点(峰) ↔ 晶格中的一族晶面 倒格子 ↔ 正格子 点子 ↔ 晶面
斑点分布 ↔ 晶格基矢 → 晶体结构
25
1.4 倒格子/倒易点阵
一 定义
设布拉维格子的基矢为：av1 ,av2 , av3
由
v Rl
=
l1av1
+
l2av2
+
l3av3 决定的格子称为正格子
（direct lattice)，
满足
2vπ Gh
4 两点阵位矢的关系
v Rn
•
v Gh
=
2πm
m为整数
利用
aavvii
• •
v bvj bj
= =
2π 0
i= j i≠ j
( ) Rv n •Gvh = (l1av1 + l2av2 + l3av3 )•
v h1b1
+
v h2b2
+
v h3b3
= l1h1 • 2π + l2h2 • 2π + l3h3 • 2π
按坐标系的性质，晶体可划分为七大晶 系，每一晶系有一种或数种特征性的布拉 维原胞，共有14种布拉维原胞：
三斜(简单三斜) 单斜(简单、底心) 正交(简单、底心、体心、面心) 四方(简单、体心) 三角 六角 立方(简单、体心、面心)
19
1.3 对称性和布拉维格子的分类
二 基本对称操作
1 i,Cn,σ (m)
2 n度旋转 ─ 反演轴
绕μ轴旋转
2π后再进行中心反演：
n
1，2，3，,4, i, m 八种独立的对称操作。
宏观上看，晶体是有限的，描述晶体宏观对称性 不包含平移对称操作；但从微观上看，晶体是无 限的，为描述晶体结构的对称性，应加上平移对 称操作。
衍射斑点(峰) ↔ 晶格中的一族晶面 倒格子 ↔ 正格子 点子 ↔ 晶面
斑点分布 ↔ 晶格基矢 → 晶体结构
25
1.4 倒格子/倒易点阵
一 定义
设布拉维格子的基矢为：av1 ,av2 , av3
由
v Rl
=
l1av1
+
l2av2
+
l3av3 决定的格子称为正格子
（direct lattice)，
满足
2vπ Gh
4 两点阵位矢的关系
v Rn
•
v Gh
=
2πm
m为整数
利用
aavvii
• •
v bvj bj
= =
2π 0
i= j i≠ j
( ) Rv n •Gvh = (l1av1 + l2av2 + l3av3 )•
v h1b1
+
v h2b2
+
v h3b3
= l1h1 • 2π + l2h2 • 2π + l3h3 • 2π
按坐标系的性质，晶体可划分为七大晶 系，每一晶系有一种或数种特征性的布拉 维原胞，共有14种布拉维原胞：
三斜(简单三斜) 单斜(简单、底心) 正交(简单、底心、体心、面心) 四方(简单、体心) 三角 六角 立方(简单、体心、面心)
第一章晶体结构(一结晶学基础知识)精选全文完整版
上有规律地出现,也称周期性. 5)最小内能和最大稳定性
2. 晶体结构与空间点阵
晶体格子：把晶体中相邻质点的中心用直线联起来 构成的空间格架即晶体格子，简称晶格。
结点：质点的中心位置称为晶格的结点。 晶体点阵：由这些结点构成的空间总体称为晶体点
阵（空间格子或空间点阵）。结点又叫阵点。点阵 中结点仅有几何意义，并不真正代表任何质点。如 图1-1所示.
晶向族：晶体中原子排列周期相同的所有晶向为一个 晶向族，用〈uvw〉表示。 同一晶向族中不同晶向的指数，数字组成相同。 已知一个晶向指数后，对u、v、w进行排列组合， 就可得出此晶向族所有晶向的指数。如〈111〉晶向 族的8个晶向指数代表8个不同的晶向；〈110〉晶向 族的12个晶向指数代表12个不同的晶向。
图1-2 晶胞坐标及晶胞参数
4.晶系与点阵类型
晶格特征参数确定之后，晶胞和由它表示的晶格也随之确定， 方法是将该晶胞沿三维方向平行堆积即构成晶格。
空间点阵中所有阵点的周围环境都是相同的，或者说，所有阵 点都具有等同的晶体学位置。布拉菲（Bravais）依据晶格特征参数 之间关系的不同，把所有晶体的空间点阵划归为7类，即7个晶系， 见表1-1。按照阵点（结点）在空间排列方式不同，有的只在晶胞的 顶点，有的还占据上下底面的面心，各面的面心或晶胞的体心等位 置，7个晶系共包括14种点阵，称为布拉菲点阵（Bravais lattice ）。
晶向：点阵可在任何方向上分解为相互平行的直线组， 位于一条直线上的结点构成一个晶向。
2.六方晶系的晶面指数和晶向指数 3.晶向与晶面的关系
1.晶面、晶向及其表征
晶面：晶体点阵在任何方向上可分解为相互平行的结点平面，这样 的结点平面称为晶面。 晶面上的结点，在空间构成一个二维点阵。 同一取向上的晶面，不仅相互平行、间距相等，而且结点的分 布也相同。不同取向的结点平面其特征各异。 任何一个取向的一系列平行晶面，都可以包含晶体中所有的质 点。
2. 晶体结构与空间点阵
晶体格子：把晶体中相邻质点的中心用直线联起来 构成的空间格架即晶体格子，简称晶格。
结点：质点的中心位置称为晶格的结点。 晶体点阵：由这些结点构成的空间总体称为晶体点
阵（空间格子或空间点阵）。结点又叫阵点。点阵 中结点仅有几何意义，并不真正代表任何质点。如 图1-1所示.
晶向族：晶体中原子排列周期相同的所有晶向为一个 晶向族，用〈uvw〉表示。 同一晶向族中不同晶向的指数，数字组成相同。 已知一个晶向指数后，对u、v、w进行排列组合， 就可得出此晶向族所有晶向的指数。如〈111〉晶向 族的8个晶向指数代表8个不同的晶向；〈110〉晶向 族的12个晶向指数代表12个不同的晶向。
图1-2 晶胞坐标及晶胞参数
4.晶系与点阵类型
晶格特征参数确定之后，晶胞和由它表示的晶格也随之确定， 方法是将该晶胞沿三维方向平行堆积即构成晶格。
空间点阵中所有阵点的周围环境都是相同的，或者说，所有阵 点都具有等同的晶体学位置。布拉菲（Bravais）依据晶格特征参数 之间关系的不同，把所有晶体的空间点阵划归为7类，即7个晶系， 见表1-1。按照阵点（结点）在空间排列方式不同，有的只在晶胞的 顶点，有的还占据上下底面的面心，各面的面心或晶胞的体心等位 置，7个晶系共包括14种点阵，称为布拉菲点阵（Bravais lattice ）。
晶向：点阵可在任何方向上分解为相互平行的直线组， 位于一条直线上的结点构成一个晶向。
2.六方晶系的晶面指数和晶向指数 3.晶向与晶面的关系
1.晶面、晶向及其表征
晶面：晶体点阵在任何方向上可分解为相互平行的结点平面，这样 的结点平面称为晶面。 晶面上的结点，在空间构成一个二维点阵。 同一取向上的晶面，不仅相互平行、间距相等，而且结点的分 布也相同。不同取向的结点平面其特征各异。 任何一个取向的一系列平行晶面，都可以包含晶体中所有的质 点。
晶体结构
§1.1 晶格的周期性
一、布拉菲（Bravais）格子
布喇菲(A. Bravais)，法国学者，1850年提出。
定义:
各晶体是由一些基元（或格点）按一定规则, 周期重
复排列而成。任一格点的位矢均可以写成形式
Ra为n3 基 n矢1a1， n。2为Ra其2n 布中n拉3a，3菲、格子、的取n格1整矢n数2，，n或3 称、正、格矢a。1
3、金刚石结构（ diamond ）：
碳的同素异构体。 经琢磨后的金刚石又称钻石。 无色透明、有光泽、折光力极强，最硬的物质。
金刚石结构是复式晶格结构，基元中有两个碳原子A、B， 布拉菲格子是面心立方。
或可视为两个面心立方子晶格，沿体对角线平移1/4 体对角 线长度套构而成，如图所示．
金刚石晶体的配位数是4, 这4个碳原子构成一个 正四面体，碳-碳键角为109º28´。
基元是化学组成、空间结构、排列取向、周 围环境相同的原子、分子、离子或离子团的集 合。
可以是一个原子(如铜、金、银等)，可以是 两个或两个以上原子(如金刚石、氯化钠、磷化 镓等)，有些无机物晶体的一个基元可有多达 100个以上的原子，如金属间化合物NaCd2的基 元包含1000 多个原子，而蛋白质晶体的一个基 元包含多达10000 个以上的原子。
具有金刚石结构的晶体有： 金刚石、元素半导体Si、Ge ，灰锡等。
4、闪锌矿（立方ZnS）结构：（ cubic zinc sulfide ）
与金刚石结构类似，金刚石的基元是化学性质相同的两个 原子A、B ，而闪锌矿结构的基元是两个不相同的原子．
闪锌矿结构也可视为是两个不同原子的面心立方子晶格， 沿体对角线平移1/4 体对角线长度套构而成．
例如，简立方晶格的几个晶列如图所示。
第一章 晶体结构
面心立方密排方式
间隙(Interstice):
四、八面体间隙(tetrahedral and octahedral interstice) fcc，hcp 间隙为正多面体，且八面体和四面体间隙相互独立 bcc间隙不是正多面体，四面体间隙包含于八面体间隙之中
五.晶面与晶向
1.晶面：同处一个结点面内的所有阵点构成的阵点面。
简单晶胞(初级晶胞)：只在平行六面体每个顶角上有一阵点； 复杂晶胞：除在顶角外，在体心、面心或底心上也有阵点。
4.晶体结构的分类
（1）七个晶系：立方、正方、正交、三方、
六方、单斜、三斜
（2）14种布拉菲格子 （3）32种点群(point group)
点群—晶体中所有点对称元素的集合。根据晶体外 形对称性，共有32种点群。
B b
A a
等效晶面族{h k l}中的晶面数：
a)hkl三个数不等，且都≠0，则此晶面族中有3!×4=24组； 如{123} b)hkl有两个数字相等 且都≠0，则有：(3!/2!)×4=12组； 如{112} c)hkl三个数相等，则有：(3!/3!)×4=4组； 如{111} d)hkl有一个为0，应除以2，则有(3!/2)×4=12组； 如{120} 有二个为0，应除以22，则有(3!/2!22)×4=3组； 如{100}
立方晶系
d hkl
d hkl
a h k l
2 2 2
正交晶系
1 h k l a b c
2 2 2
六方晶系
d hkl
1 4 h hk k l 2 3 a c
2 2 2 2
立方晶系：
3.晶向（晶列）：阵点连线的指向。相互平行的阵点
晶体的结构
富勒
克罗托受建筑学家理查德· 巴克明斯特· 富勒设计的美国万国博 览馆球形圆顶薄壳建筑的启发，认为C60可能具有类似球体的结构， 因此将其命名为buckminster fullerene（巴克明斯特· 富勒烯，简称 富勒烯）。
惠特尼美国艺术博物馆
富勒烯是一系列纯碳组成的原子簇的总称。它们是由非 平面的五元环、六元环等构成的封闭式空心球形或椭球形 结构的共轭烯。
准晶体：
准晶体是一种介于晶体和非晶体之间的固体。准晶体具有 完全有序的结构，然而又不具有晶体所应有的平移对称性，因 而可以具有晶体所不允许的宏观对称性。 1984年Shechtman（谢切 曼）等人用快速冷却方法 制备了Al4Mn准晶体—— 其电子衍射斑具有明显的 五次对称性（五重旋转对 称）但并无平移周期性的 合金相，称为准晶体。 晶体中不存在五重旋 转对称轴。
第二章 （二）晶体中原子靠什么力结合在一起？ 晶体的结合 （三）绝对温度（0K）下原子是不动的，加热后， 原子在平衡态下振动。 第三章
晶格振动和晶体热力 学性质 Nhomakorabea（四）缺陷对晶体性质的影响。
第四章
晶体的缺陷
（五）晶体中电子的行为——能带理论。 第五、六章
§1.1 晶体的共性
(一) 晶体结构
固体
晶体 单晶体
配位数： 12
(四) 立方密排（面心立方堆积） 原子球排列之二 ABCABC…—— 面心立方晶格
B层原子球排列
C层原子球排列
原子球排列 —— ABC ABC ABC …… 面心立方晶格结构晶体
Cu、Ag、Au、Al
晶胞中原子数目： 4。 在体心立方晶胞中，每 个角上的原子在晶格中同 时属于8个相邻的晶胞， 每个角上的原子属于一个 晶胞1/8。面上一个原子属 于两个晶胞，每个面上的 原子属于一个晶胞1/2 。 致密度： 0.74 配位数： 12
材料科学基础第一章晶体结构(四无机化合物结构)
结构与性能关系：CaF2相比 NaCl，质点间键力强，硬 度、熔点、密度更高。 解理性：一半立方体空隙 未被Ca2+填充，{111}面解 理。
反同形体：碱金属氧化物 R2O、硫化物等反萤石结构。
反萤石结构
晶体结构：其结构与萤石完全相同，只是阴阳离子的位置完 全互换， 即阳离子占据的是F－的位置，阴离子占 据的是Ca2＋ 的位置
DE FDEF
键性：具有离子键性质的共价键。 性质：H=9；熔点为2050 ℃ 。是构成高温耐火材料和高绝缘电
陶瓷的主要物相。 属于刚玉型结构的晶体：
α－Fe2O3；Cr2O3；Ti2O3；V2O3；FeTiO3 ；MgTiO3
三方晶系与六方Байду номын сангаас系转换
cH
cR
aR
bR
bH aH
Ⅳ. ABO3 type ( BaTiO3, CaTiO3 )
连接:
四面体共顶
键型： Zn、S为极性共价键
无对称中心 热释电性 红外探测器 声光效应 声电转换
: Zn
Ⅱ. AB2 type
(1) 萤石(Fluorspar/CaF2)
r r
0.75
CN+ ＝ 8
CN- ＝ 4
空间格子： Ca2＋位于立方面心的结点位置，F－位于立方体 内八个小立方体的中心，即Ca2＋按立方紧密堆积 的方式排列， F－充填于全部四面体空隙中。
8(MgAl2O4)
晶体结构： 立方晶系，a＝0.808nm，Z＝8
空间格子： O2-是按立方密堆积的形式排列。二价离子A充 填1/8 四面体空隙，三价离子B充填于1/2八面 体空隙（正尖晶石结构）。
多面体： 〔MgO4〕、〔AlO6〕八面体之间是共棱相连， 八面体与四面体之间是共顶相连。
第01章 晶体结构
1、体心立方晶格
① 体心立方晶格的晶胞（见右图）是由 八个原子构成的立方体，并在其立方 体的中心还有一个原子 ② 因其晶格常数 a=b=c ，通常只用常数 a 表示。由图可见，这种晶胞在其立方 体对角线方向上的原子是彼此紧密相 接触排列着的，则立方体对角线的长 度为31/2a，由该对角线长度31/2a上所分 布的原子数目（共2个），可计算出其 原子半径的尺寸r= 31/2a /4。 ③ 在体心立方晶胞中，因每个顶点上的 原子是同时属于周围八个晶胞所共有， 实际上每个体心立方晶胞中仅包含有： 1/8×8+1=2个原子。 ④ 属于这种晶格的金属有铁（＜912℃， α-Fe) 、 铬 （ Cr ） 、 钼 （ Mo ） 、 钨 （w）、钒（V）等。
4 3 2 a 3 4 体心立方致密度= ＝68％ 3 a
3
1.晶格的致密度及配位数
配位数：指晶格中任一原子周围所紧邻的最近且等距离的原子 数。配位数越大，原子排列也就越紧密。在体心立方晶格中， 以立方体中心的原子来看，与其最近邻等距离的原子数有8个， 所以体心立方晶格的配位数为8。面心立方晶格的配位数为12。 密排六方的配位数为12。
确定晶向指数的方法2
1. 建立坐标系 结点为原点，三棱 为方向，点阵常数为单位 ； 2. 在晶向上任两点的坐标(x1,y1,z1) (x2,y2,z2)。(若平移晶向或坐标， 让在第一点在原点则下一步更简 单)； 3. 计算x2-x1 ： y2-y1 ： z2-z1 ； 4. 化成最小、整数比u：v：w ； 5. 放在方括号[uvw]中，不加逗号， 负号记 晶格模型
(C) 体心立方晶胞原子数
2、面心立方晶格
① 面心立方晶格的晶胞见右图也是由八个原 子构成的立方体，但在立方体的每一面的 中心还各有一个原子。 ② 在面心立方晶胞中，在每个面的对角线上 各原子彼此相互接触，其原子半径的尺寸 为r=21/2a/4。 ③ 因每一面心位置上的原于是同时属于两个 晶胞所共有，故每个面心立方晶胞中包含 有：1/8×8＋1/2×6=4个原子。 ④ 属于这种晶格的金属有铝（Al）、铜（Cu ）、镍（Ni）、铅（Pb）等。
固体物理学：晶体结构
l1 、l2 、l3 为一组整数。
➢ 布拉菲点阵的数学定义
R1,0,2 a1 2a3
确定原点和基矢后，晶格中任一格点都可以用矢量： Rn n1a1 n2a2 n3a3
(n1, n2 , n3, 0,1,2,3,)
a3
a2
a (0,0,0) 1
表示。由于格点周期性排列，从任一格点
Na+ Cl-
Na+周期性排列和Cl-周期性排列 正离子和负离子构成
等同点：正离子或负离子
氯化钠晶体结构
2. 晶格平移矢量
基矢：为了描述点阵而引入
在布拉菲点阵中，人为选取的与晶格维数同 样多的一组矢量，使得晶格中任意两个格点 间的位移矢量（即格矢量）可以表达为该矢
第一章 晶体结构
为什么要研究结构
结构决定了相互作用，相互作用又决 定了运动，不同的运动形式具有不同 的性质，也就是结构决定了性质
§1.1 原子的周期性阵列
1、基元（basis）和点阵（lattice）
晶体结构的最显著特点是周期性。理想情况下，晶体可以 看成是由一“基本结构单元”——基元，在空间无限重复排列 构成的，这种性质称为晶体结构的周期性。〔没有边界，所以 所有的基元都是等同的，如果有边界就不同了。理想晶体与实 际晶体的区别〕
2、原胞体积：
v a1 (a2 a3 ) （矢量的混合积）
3、不同原胞中对应点物理性质 V (r)相同，称为平移对称性，用晶格平移矢量表示为：
V (r Rn ) V (r)
4、原胞的选择是多样的，但体积相同。
a2 1
a1
a2
2
a1
a2 3
a1
基元与原胞的区别
概念不同 基元是具体的原子或原子团，是具体的
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 1.4金刚石结构(Diamond) • 1.5化合物的晶格结构(NaCl,CsCl,C……)
基本概念
晶格(lattice)是指晶体中原子排列的具体形式。
具有 不同晶格 是指原子规则排列的形式不同 ；
具有相同晶格是指原子排列形式相同而原子 间距不同。
1.1 简立方晶格
结构特征
原子球占据立方 体的8个顶点； 配位数为6； 立方体边长a定 义为晶格常数。
4、密堆积结构单元
六角密排结构
A
A层： B层： C层：
面心立方（立方密排）
B
A
1.4 金钢石结构
结构特征 (1) 两个面心结构套构 （四条体对角线的 四分之一处加一个C 原子）； (2) 配位数为4。 结构图示
1.5 化合物晶体结构
(1)NaCl结构 特征： 似简立方结构，每一 行上Na离子与Cl离 子相间排列。 举例：
r0
4r0 3a a 2r0
△=0.31r0
a
注：体心立方晶格一个平面内的原子球并不是最紧密排列。
1.3 密堆积结构
六角密排结构(hcp) (Be,Mg,Zn,Ti,Cd,Zr等)
立方密排（面心立方fcc） (Cu,Ag,Au,Pb,Ni,γ-Fe,Al等)
1、 密堆积结构的主要特征
§1-1 一些晶格的实例 (samples of lattice)
主要内容
• 1.1简立方晶格结构(cubic) • 1.2体心立方晶格结构(Body- centered cubic) • 1.3密堆积结构(close packed)
– 六角密排(Hekagonas closed packed) – 面心立方(Face- centered cubic ）
简立方结构原胞
面心立方原胞
体心立方原胞
k j i
2、立方晶格的原胞及原胞基矢
a2
a3
体心立方原胞
a1 =a/2( i j k ) a2 =a/2( i j k ) a3 =a/2( i j k )
a3
a2
a3
a2
a1
简立方结构原胞
a1 =ai a2 =a j a3 =ak
晶体微观结构的周期性的描述
“点阵”或“晶格”
“布拉伐格子”
简单晶格
复式晶格
基本结构单元——原胞
固体物理学原基矢 (primitive cell and basis vector)
1、一个晶格中最小的周期性单元称原胞。
a2 a1 a2 a1
2、晶格基矢
LiF,LiCl,NaF,NaBr,KCl, KBr,AgCl,MgO,CaO,Sr O,BaO等等
(2)CsCl结构
结构特征 似体心立方，区别 在于体心处与顶角 处的原子种类不同 （即原子不等价）。 举例： CsBr,CsI,TlCl,TlBr,T lI等
(3)闪锌矿结构（ZnS)
• • 与金钢石结构相仿； 区别：体对角线上的C 原子被S原子所替代， 而面心和顶角的C原子 被Zn原子所替代即（即 体对角线位置的原子与 其它位置的原子不等 价）。 举例：GaAs, InSb等Ⅲ 族和Ⅴ族元素化合物。
• 特点：每两个球均相切，且每个球与六个球相 切；三个球心构成等边三角形；每个球周围有 六个空隙。
• 配位数为12。
2、 相关的基本概念
• 密排面：原子球在一个平面内最紧密的 排列方式。 • 密堆积：全同原子球的最紧密的堆积方 式，即多层密排面的堆积结构。 • 最大配位数：配位数即每个原子的最近 邻原子数，最大配位数就是指密堆积结 构所对应的配位数。
a 简立方
1.2 体心立方晶格
• 在简立方结构的体心处 加上一个原子球。 a
• 结构特征：原子球占据 8个顶角和体心位置， 配位数为8。
体心立方
典型晶体：碱金属(Li,Na,K,Rb,Cs); 过渡金属(α-Fe,Cr,Mo,W)等。
• 若将体心立方结构分为A层和B层结构， 则体心立方结构可看成…ABAB…的堆积 结构(设原子球半径为r0)。
a2 a1
a1
a2
a2
即原胞的边矢量；
a1
一般用 a1 , a2 , a3 来表示。
例：二维晶格的原胞与基矢
a2 a1 a2 a1
a2 a1
a1
a2
a2 a1
显然，以基矢 a1 , a2 为两个棱边组成的平行四边形即为原胞。
※原胞及基矢的选取——不唯一※
例：三维晶格的原胞与基矢
一般用 a1 , a2 , a3 来表示三维晶格的基矢。通常， 以基矢 a1 , a2 , a3 为三个棱边组成的平行六面体为原 胞。（典型晶格有习惯原胞选取方式）
3、 六角密排与立方密排密堆结构图示
• 第一步：将全同小球 平铺成密排面（A 层）； 第二步：第二层密排 面的球心对准A层的 球隙，即B层； A 第三步：第三层密排 B 面放在B层的球隙上， 可形成两种不同的晶 格，即六角密排和立 方密排结构。 六角密排
•
•
立方密排（面心 立方）(A-B-C)
(-A-B-)
•
S原子 Zn原子
§1-2晶格的周期性(periodicity)
主要内容
• （一）原胞与基矢(primitive cell and unit vitor) • （二）晶胞(crystal unit cell) • （三）简单晶格与复杂晶格(crystal lattice) • （四）布拉伐格子(Bravais lattice)
a1
面心立方原胞
a1 =a/2( i j ) a2 =a/2( j k ) a3 =a/2( k i )
a1
3、维格纳—赛兹原胞
• 定义：以某一格点为中心，作它与最近邻、次近邻等格
点的垂直平分面，由这些面所围成的封闭多面体称维格 纳—赛兹原胞，也满足原胞的要求，而且每个维格纳— 赛兹原胞只含有一个格点并位于原胞的中心，故其外形
第一章 晶体结构 (crystal structure)
★§1-1一些晶格的实例(掌握) ★ §1-2晶格的周期性(掌握) ★ §1-3晶向、晶面和它们的标志(掌握) ★ §1-4倒格子(掌握) ★ §1-5晶体的宏观对称性(理解) ★ §1-6点群(理解) ★ §1-7晶格的对称性(理解) ★ §1-8晶体表面的几何结构(介绍) ★ §1-9非晶态材料的结构(介绍)
