井下中央变电所检查表

序号检查项目检查内容及标准存在问题备注

一硐室结构1、变电硐室必须是不燃材料支护或砌碹（锚喷），并设在新鲜风

流内。

2、硐室必须装设向外开的防火铁门。铁门全部敞开时，不得妨碍

运输。铁门上应装设便于关严的通风孔。装有铁门时，门内可加设

向外开的铁栅栏门，但不得妨碍铁门的开闭。

3、由防火门起，5m内巷道应用不燃性材料支护。

4、硐室长度超过6m时必须在两端各设一个出口。

5、井下中央变电所和主要排水泵房的地面标高，应分别比其出口

与井底车场或大巷连接处的底板标高高出0.5m。

6、硐室内的高度和宽度应能满足搬运最大设备外形尺寸的要求。

二设备及布置1、电气设备选型符合国家和行业有关规定及技术政策，选购设备

“三证一标志”及相应资料图纸齐全，防爆设备有防爆合格证。

选用的电气设备必须符合《煤矿安全规程》要求。

2、室内设备台台合格，防爆电气设备（及小型电器）无失爆。开

关内部防潮措施良好。

3、设备与电缆标志牌齐全，填写有型号、规格、容量（长度、整

定值）用途等。

4、设备（电缆）布置排列整齐，设备距墙不得小于0.5m，设备之

间应留出0.8m的通道，如设备不需从两侧及后面工作的，可以不留

间距。

5、带油的电气设备必须设在机电设备硐室内。严禁设集油坑。

三保护及安全设

施1、过流保护整定必须符合实际要求，开关整定值必须有整定表，

且与标志牌及实际整定三对照，动作电流值每六个月至少校对一次

。

2、无压释放装置动作可靠，每六个月校对一次。

3、低压馈电上应装设检漏保护装置，并执行日试验制。

4、接地系统、接地装置的材质、断面、连接以及接地电阻合乎规

定。

5、硐室两头分别设置2~4个合格的电气火灾灭火器和不少于0.2m3

的灭火砂，单个砂箱或砂袋的重量不超过10kg 。

6、有合格的高压绝缘手套、绝缘台或绝缘靴（每半年做一次试

验）。

7、机房（硐室）和电气设备一切可能危及人身安全的祼露带电部

分及转动部位，均需设防护罩、防护栏，并悬挂危险警告标志。 煤矿井下中央变电所及采区变电所菜单式检查表序号检查项目检查内容及标准存在问题备注 煤矿井下中央变电所及采区变电所菜单式检查表

1 0 k V变电所设备检修内容及周期表

序号 设备名

称 检修内容及标准 周期

1 变压器 1、 储油柜的油位正常，不渗漏油；

2、 套管外部清洁，无破损裂纹、无放电痕迹；

3、 变压器音响正常，本体无渗油、漏油，吸湿器完好，硅胶不变色；

4、 油温正常，管道阀门开闭正确，风扇运转正常；

5、 引线接头，母线无发热现象

6、 防爆管完好无损。

7、 瓦斯继电器内无气体

8 特殊巡视项目：1过负荷时巡视负荷、油温、油位接头等有无变化

（2）大风天气时巡视引线摆动情况及有无搭挂杂物。3）雷雨天气时

检查磁套管有无放电闪络现象。4）下雪天气时根据雪融化情况检查

接头发热部位，及时处理冰棒。5）高温天气时检查油温及油位的变

化。

9、 检查变压器电流及电压的变化情况,6kV两臂的负荷尽量平衡。 日检

丿；

1、 变压器箱壳发热正常，外壳接地线以及铁芯经小套管接地的引下纟 完好。

2、 净油器及其它油保护装置的正常工作状况正常。

3、 有载分接开关的动作情况正常,二个月取一次油样进行试验油样分 析。

4、 吸湿器内的干燥器有效、呼吸畅通。

5、 标志和相色应清楚明显。

6、 消防设施齐全、完好。

7、 变压器储油池内无积水、脏杂物，卵石数量充足，保持良好状态 月检

。

1、 年度预防性试验

2、 检查并消除已发现的缺陷。

3、 检查并拧紧套管引出线的接头。

4、 检查清扫油标。

5、 检查风扇电动机及其控制回路。

6、 检查及校验微机保护装置及二次回路接线。

7、 有载调压开关的动作是否正常。

8 油保护装置及放油活门的检修。

9、 油箱及附件的检修

10 更换有载调压分接开关箱内的油 年检

序 号 设备

名称 检修内容及标准 周期

1 变压

器 一、 外壳及油（1）检查和清扫外壳，消除渗油、漏油（2）检查清扫油保护装置（3） 根据油质情况，接油线过滤变压器油0检查接地装置5）刷漆

二、 芯子：检查线芯、铁芯接地情况及穿芯螺丝的绝缘检查及清理绕阻压紧装置、 垫块、引线各部分螺柱，油路及接线板等。

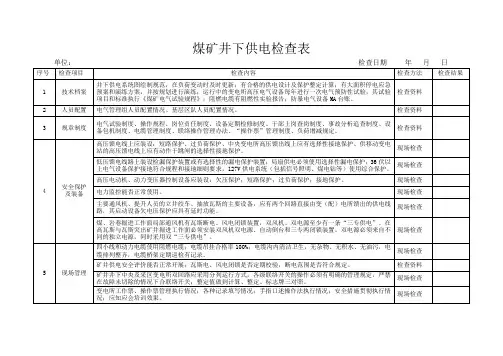

煤矿井下供电检查表

单位： 检查日期 年 月 日

序号 检查项目 检查内容 检查方法 检查结果

1 技术档案 井下供电系统图绘制规范，在负荷变动时及时更新；有合格的供电设计及保护整定计算；有大面积停电应急预案和演练方案，并按规划进行演练；运行中的变电所高压电气设备每年进行一次电气预防性试验，其试验项目和标准执行《煤矿电气试验规程》；阻燃电缆有阻燃性实验报告；防暴电气设备MA台账。 检查资料

2 人员配置 电气管理组人员配置情况、基层区队人员配置情况。 检查资料

3 规章制度 电气试验制度、操作规程、岗位责任制度、设备定期检修制度、干部上岗查岗制度、事故分析追查制度、设备包机制度、电缆管理制度、联络操作管理办法、“操作票”管理制度、负荷增减规定。 检查资料

4 安全保护及装备 高压馈电线上应装设：短路保护、过负荷保护、中央变电所高压馈出线上应有选择性接地保护、供移动变电站的高压馈电线上应有动作于跳闸的选择性接地保护。 现场检查

低压馈电线路上装设检漏保护装置或有选择性的漏电保护装置；局扇供电必须使用选择性漏电保护；36伏以上电气设备保护接地符合规程和接地细则要求，127V供电系统（包括信号照明、煤电钻等）使用综合保护。 现场检查

高压电动机、动力变压器控制设备应装设：欠压保护；短路保护；过负荷保护；接地保护。 现场检查

电力监控能否正常使用。 现场检查

主要通风机、提升人员的立井绞车、抽放瓦斯的主要设备，应有两个回路直接由变（配）电所馈出的供电线路，其启动设备欠电压保护应具有延时功能。 现场检查

煤、岩巷掘进工作面局部通风机有瓦斯断电、风电闭锁装置，双风机、双电源至少有一条“三专供电”。在高瓦斯与瓦斯突出矿井掘进工作面必须安装双风机双电源、自动倒台和三专两闭锁装置。双电源必须来自不同的独立电源，同时采用双“三专供电”。 现场检查

普安县三板桥云庄煤矿

井下供电系统检查表

2017年

云庄煤矿机电科

井下供电系统检查表

年 月 日

检查

项目 检查内容 检查结果

井

下

供

电

系

统 1、井下供电网络

1）、各水平中央变电所、采区变电所、主排水泵房和下山开采的采区泵房供电线路符合《煤矿安全规程》规定

2）、各级变电所运行管理符合管理规定

3）、矿井、采区及采掘工作面等供电地点均有合格的供电系统设计，符合现场实际。

4）、按规定进行继电保护核算，检查和整定。

5）、中央变电所安装有选择性接地保护装置。

6）、配电网路开关分断能力、可靠动作系数和动、热稳定性及电缆的热稳定性符合规定。

7)、实行停送电审批和工作票制度。

8)、井下变电所、配电点悬挂与实际相符的供电系统图

9）、调度室、变电所有停送电记录。

10)变电所及高压配电点设有与矿调度室直通电话。

11）、变电所设置符合《煤矿安全规程》规定

12）、采区变电所专人值班或者关门加锁并定期巡检

13）、采用集中远程控制，实现无人值守。

2、防爆电气设备及小型电器防爆合格率100%

3、采掘工作面供电

井下供电系统检查表

年 月 日

检查

项目 检查内容 检查结果

井

下

供

电

系

统 1）配电点的设置符合《煤矿安全规程》

2)掘进工作面“三转两闭锁”设置齐全、灵敏可靠。

3）采煤工作面瓦斯电闭锁设置齐全，灵敏可靠。

4）按要求试验.有试验记录

4、高压供电设备

1)高压控制设备装有短路、过负荷、接地和欠压释放保护

2）向移动变电站和高压电动机供电的馈电线上装有选择性的动作于掉闸的单相保护接地。
