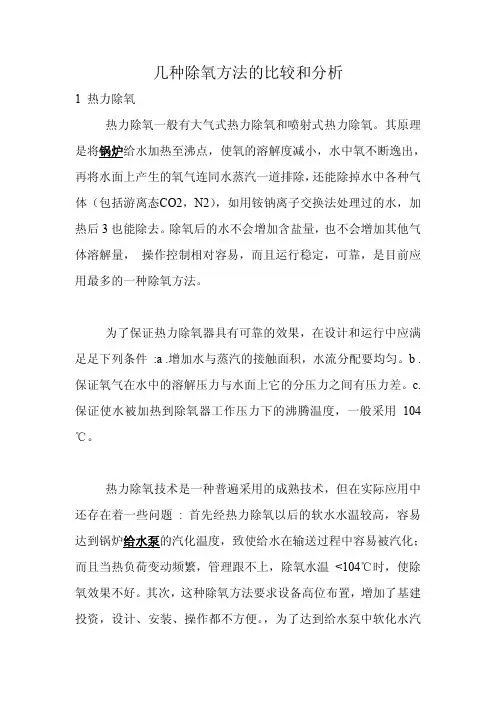

几种除氧方法的比较和分析

1 热力除氧

热力除氧一般有大气式热力除氧和喷射式热力除氧。其原理

是将锅炉给水加热至沸点，使氧的溶解度减小，水中氧不断逸出，

再将水面上产生的氧气连同水蒸汽一道排除，还能除掉水中各种气

体（包括游离态CO2，N2），如用铵钠离子交换法处理过的水，加

热后3也能除去。除氧后的水不会增加含盐量，也不会增加其他气

体溶解量， 操作控制相对容易，而且运行稳定，可靠，是目前应

用最多的一种除氧方法。

为了保证热力除氧器具有可靠的效果，在设计和运行中应满

足足下列条件 :a .增加水与蒸汽的接触面积，水流分配要均匀。b .

保证氧气在水中的溶解压力与水面上它的分压力之间有压力差。c.

保证使水被加热到除氧器工作压力下的沸腾温度，一般采用 104

℃。

热力除氧技术是一种普遍采用的成熟技术，但在实际应用中

还存在着一些问题 : 首先经热力除氧以后的软水水温较高，容易

达到锅炉给水泵的汽化温度，致使给水在输送过程中容易被汽化；

而且当热负荷变动频繁，管理跟不上，除氧水温 <104℃时，使除

氧效果不好。其次，这种除氧方法要求设备高位布置，增加了基建

投资，设计、安装、操作都不方便。，为了达到给水泵中软化水汽化的目的，这种除氧方法一般要求除氧器高位配置，在使用过程中

会产生很大的噪音和震动，带来不便。第三，使得锅炉房自耗汽量

增大，减少了有效外供汽。第四，对与小型快装锅炉和要求低温除

氧的场合，热力除氧有一定的局限性，对于纯热水锅炉房也不能采

用。

对于采取热力除氧的锅炉，在装新锅炉时，将大气热力除气

器装在地面，而将除氧后的高温软化水输送管道经过软水箱，使其

与软水箱中的水进行热交换，而后流至锅炉给水泵，经省煤器进入

锅炉。这样改进首先可以减少锅炉房的振动和噪音，改善了锅炉房

的工作环境，还降低了锅炉房的工程造价。其次，通过在软水箱中

的热交换，软水箱中的水温提高了，热量没有浪费，同时也相当于

除氧器进水温度，除氧器将进水加热到饱和温度的时间也缩短了，

第1页（共6页）

--------------------------------------------------------------------------------------------------------------------------------------- 例谈电源电动势和内阻测定的几种方法

李霞

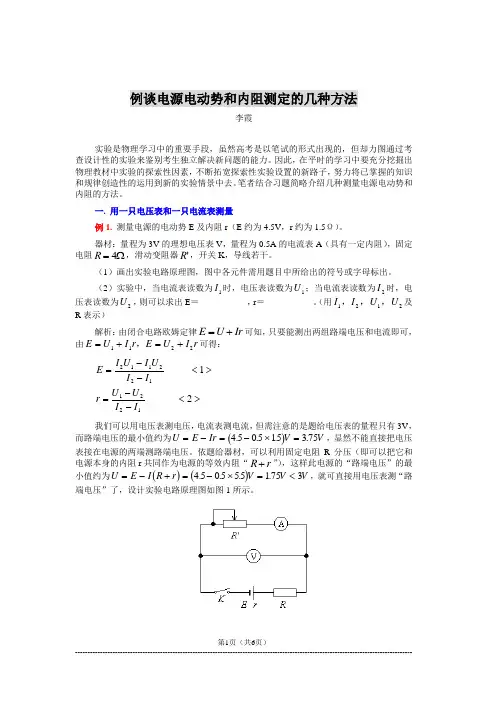

实验是物理学习中的重要手段，虽然高考是以笔试的形式出现的，但却力图通过考查设计性的实验来鉴别考生独立解决新问题的能力。因此，在平时的学习中要充分挖掘出物理教材中实验的探索性因素，不断拓宽探索性实验设置的新路子，努力将已掌握的知识和规律创造性的运用到新的实验情景中去。笔者结合习题简略介绍几种测量电源电动势和内阻的方法。

一. 用一只电压表和一只电流表测量

例1. 测量电源的电动势E及内阻r（E约为4.5V，r约为1.5Ω）。

器材：量程为3V的理想电压表V，量程为0.5A的电流表A（具有一定内阻），固定电阻R4，滑动变阻器R'，开关K，导线若干。

（1）画出实验电路原理图，图中各元件需用题目中所给出的符号或字母标出。

（2）实验中，当电流表读数为I1时，电压表读数为U1；当电流表读数为I2时，电压表读数为U2，则可以求出E＝___________，r＝___________。（用IIUU1212，，，及R表示）

解析：由闭合电路欧姆定律EUIr可知，只要能测出两组路端电压和电流即可，由EUIrEUIr1122，可得：

EIUIUIIrUUII211221122112

我们可以用电压表测电压，电流表测电流，但需注意的是题给电压表的量程只有3V，而路端电压的最小值约为UEIrVV450515375....，显然不能直接把电压表接在电源的两端测路端电压。依题给器材，可以利用固定电阻R分压（即可以把它和电源本身的内阻r共同作为电源的等效内阻“Rr”），这样此电源的“路端电压”的最小值约为UEIRrVVV4505551753....，就可直接用电压表测“路端电压”了，设计实验电路原理图如图1所示。

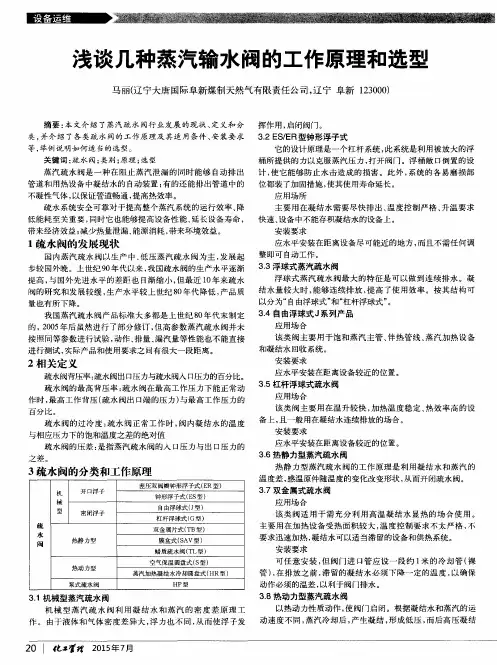

浅谈几种蒸汽输水阀的工作原理和选型　马丽（辽宁大唐国际阜新煤制天然气有限责任公司，辽宁阜新１２３０００）　摘要：本文介绍了蒸汽疏水阀行业发展的现状、定义和分　类，并介绍了各类疏水阀的工作原理及其适用条件、安装要求　等，举例说明如何适当的选型。　关键词：疏水阀；类别；原理；选型　蒸汽疏水阀是一种在阻止蒸汽泄漏的同时能够自动排出　管道和用热设备中凝结水的自动装置；有的还能排出管道中的　不凝性气体，以保证管道畅通，提高热效率。　疏水系统安全可靠对于提高整个蒸汽系统的运行效率、降　低能耗至关重要，同时它也能够提高设备性能、延长设备寿命，　带来经济效益；减少热量泄漏、能源消耗，带来环境效益。　１疏水阀的发展现状　国内蒸汽疏水阀以生产中、低压蒸汽疏水阀为主，发展起　步较国外晚。上世纪９０年代以来，我国疏水阀的生产水平逐渐　提高，与国外先进水平的差距也日渐缩小，但最近１０年来疏水　阀的研究和发展较缓，生产水平较上世纪８Ｏ年代降低，产品质　量也有所下降。　我国蒸汽疏水阀产品标准大多都是上世纪８０年代末制定　的，２００５年后虽然进行了部分修订，但高参数蒸汽疏水阀并未　按照同等参数进行试验，动作、排量、漏汽量等性能也不能直接　进行测试，实际产品和使用要求之间有很大一段距离。　２相关定义　疏水阀背压率：疏水阀出口压力与疏水阀入口压力的百分比。　疏水阀的最高背压率：疏水阀在最高工作压力下能正常动　作时，最高工作背压（疏水阀出口端的压力）与最高工作压力的　百分比。　疏水阀的过冷度：疏水阀正常工作时，阀内凝结水的温度　与相应压力下的饱和温度之差的绝对值　疏水阀的压差：是指蒸汽疏水阀的入口压力与出口压力的　之差。　３疏水阀的分类和工作原理　机　开口浮子　差压双阀瓣钟形浮子式（ＥＲ型）　械　钟形浮子式（ＥＳ型）　自由浮球式（Ｊ型）　型　密闭浮子　杠杆浮球式（Ｇ型）　疏　双金属片式（ＴＢ型）　水　阀　热静力型　膜盒式（ＳＡＹ型）　蜡质疏水阀（ＴＬ型）　空气保温圆盘式（Ｓ型）　热动力型　蒸汽加热凝结水冷却圆盘式（ＨＲ型）　泵式疏水阀　ＨＰ型　３．１机械型蒸汽疏水阀　机械型蒸汽疏水阀利用凝结水和蒸汽的密度差原理工　作。由于液体和气体密度差异大，浮力也不同，从而使浮子发　挥作用，启闭阀门。　３．２　ＥＳ／ＥＲ型钟形浮子式　它的设计原理是一个杠杆系统，此系统是利用被放大的浮　桶所提供的力以克服蒸汽压力，打开阀门。浮桶敞口倒置的设　计，使它能够防止水击造成的损害。此外，系统的各易磨损部　位都装了加固措施，使其使用寿命延长。　应用场所　主要用在凝结水需要尽快排出、温度控制严格、升温要求　快速、设备中不能存积凝结水的设备上。　安装要求　应水平安装在距离设备尽可能近的地方，而且不需任何调　整即可自动工作。　３．３浮球式蒸汽疏水阀　浮球式蒸汽疏水阀最大的特征是可以做到连续排水。凝　结水量较大时，能够连续排放，提高了使用效率。按其结构可　以分为“自由浮球式”和“杠杆浮球式”。　３．４自由浮球式Ｊ系列产品　应用场合　该类阀主要用于饱和蒸汽主管、伴热管线、蒸汽加热设备　和凝结水回收系统。　安装要求　应水平安装在距离设备较近的位置。　３．５杠杆浮球式疏水阀　应用场合　该类阀主要用在温升较快，加热温度稳定、热效率高的设　备上，且一般用在凝结水连续排放的场合。　安装要求　应水平安装在距离设备较近的位置。　３．６热静力型蒸汽疏水阀　热静力型蒸汽疏水阀的工作原理是利用凝结水和蒸汽的　温度差，感温原件随温度的变化改变形状，从而开闭疏水阀。　３＿７双金属式疏水阀　应用场合　该类阀适用于需充分利用高温凝结水显热的场合使用。　主要用在加热设备受热面积较大，温度控制要求不太严格，不　要求迅速加热，凝结水可以适当滞留的设备和供热系统。　安装要求　可任意安装，但阀门进口管应设一段约１米的冷却管（裸　管），在排放之前，滞留的凝结水必须下降一定的温度，以确保　动作必须的温差，以利于阀门排水。　３．８热动力型蒸汽疏水阀　以热动力性质动作，使阀门启闭。根据凝结水和蒸汽的运　动速度不同，蒸汽冷却后，产生凝结，形成低压，而后高压凝结　２０　Ｉ化＇ｌ　理２０１５５

０实验教学　李玉娜祁伟：自动控制原理课程实验的几种方法　１０９　

自动控制原理课程实验的几种方法　

李玉娜祁伟　

广东技术师范学院广州　５１０６３５　

摘　要自动控制原理实验是该课程的重要环节，通过实验的验证，加深学生对典型控制理论的基本原理、基本　

的分析、综合系统的方法的理解和掌握。列举说明几种自动控制原理实验方法，为不同设备条件、实验要求下的　

实现方法选择提供一些参考。　

关键词自控原理；实验教学；设备；仿真　

中图分类号：６６５２．４２３　文献标识码：Ｂ　文章编号：１６７１—４８９Ｘ（２０１０）２７—０１０９—０３　

Ｓｅｖｅｒａ　Ｉ　Ｅｘｐｅｒ　ｉ　ｍｅｎｔ　Ｍｅｔｈｏｄｓ　ｏｆ　Ａｕｔｏｍａｔ　ｉ　Ｏ　Ｃｏｎｔｒｏ　ｌ　Ｐｒ　ｊ　ｎｃ　ｉ　Ｐ　Ｉ　ｅ　Ｃｏｕｒｓｅ／／Ｌｉ　Ｙｕｎａ．Ｑｉ　Ｗｅｉ　

Ａｂｓｔｒａｏｔ　Ｅｘｐｅｒｉｍｅｎｔａｔｉｏｎ　ｉＳ　ａｎ　ｉｍｐｏｒｔａｎｔ　ｐａｒｔ　ｏｆ　ｔｈｅ　ａｕｔｏｍａｔｉｃ　ｃｏｎｔｒｏｌ　ｐｒｉＩ１Ｃｉｐ１ｅ　ｃｏｕｒｓｅ，　ｗｈｉｃｈ　

ｈｅｌｐｓ　Ｓｔｕｄｅｎｔｓ　ｃｏｍｐｒｅｈｅｎｄ　ａｎｄ　ｍａｓｔｅｒ　ｔｈｅ　ｂａｓｉＣ　ｐｒｉｎｃｉｐｌｅｓ　ａｎｄ　ｂａｓｉｃ　ａｎａｌｙｓｉＳ　ａｎｄ　ｓｙｎｔｈｅｓｉＳ　ｍｅｔｈｏｄｓ　ｏｆ　ｔｈｅ　ｔｙｐｉｃａｌ　ｃｏｎｔｒｏｌ　ｔｈｅｏｒｉｅｓ．Ｓｅｖｅｒａｌ　ｅｘｐｅｒｉｍｅｎｔ　ｍｅｔｈｏｄｓ　ｏｆ　ｔｈｅ　ｃｏｕｒｓｅ　ａｒｅ　ｉ１ｌｕｓｔｒａｔｅｄ　ｈｅｒｅ，　

ｏｆｆｅｒ　ａ　ｒｅｆｅｒｅｎｃｅ　ｔｏ　ｃｈｏｉｃｅ　ｉｍｐｌｅｍｅｎｔｓ　ｕｎｄｅｒ　ｄｉｆｆｅｒｅｎｔ　ｅｑｕｉｐｍｅｎｔ　ｃｏｎｄｉｔｉｏｎ　ａｎｄ　ｖａｒｉｏｕｓ　ｅｘｐｅｒｉｍｅｎｔａｌ　ｒｅｑｕｉｒｅｍｅｎｔ．　

Ｋｅｙ　ｗｏｒｄｓ　ａｕｔｏｍａｔｉＣ　ｃｏｎｔｒｏｌ　ｐｒｉｎｃｉｐｌｅ：ｅｘｐｅｒｉｍｅｎｔａ１　ｔｅａｃｈｉｎｇ：ｅｑｕｉｐｍｅｎｔ：Ｓｉｍｕｌａｔｉｏｎ
