SMT常見的電子元件認識
更新日期：2010年01月29日 来源：SMT技术 作者：admin
SMT常見的電子元件有:
電阻 電容 排阻 排容 電感 二極管 三極管 IC 腳座 保險絲
1. 電阻(RES)
a. 英文代號: R
b. 阻值單位: Ω 1MΩ=1000KΩ 1KΩ=1000Ω 1MΩ=106Ω
c. 分類:
電阻阻值有誤差,以其誤差大小可分為:
普通電阻 其誤差為 ±5% 用 "J" 表示
精密電阻 其誤差為 ±1% 用 "F" 表示
熱敏電阻 其誤差為 ±1% 用 "F" 表示
d. 阻值表示法及計算方法:
由於電阻的体積較小,有的阻值無法直接標示上去,所以需用一種簡單短小的表示法間接的標示出來.
普通電阻用三位阿拉伯數字表示. 如: "102"
計算時,前面兩位數不變,第三位數表示前面兩位數乘以10n
如: 102=10×102=10×100=1000Ω=1KΩ
如: 564=56×104=56×10000=560000Ω=560KΩ
由上面可以看出第三位數是表示前面兩位數後面有多少個零.
如: 105 表示 10 後面有5個0 即105=10 00000Ω=1000KΩ=1MΩ
330 表示 33 後面有0個0 (即沒有0) 330=33Ω
精密電阻用四位阿拉伯數字表示. 如: "1002"
計算時,前面三位數不變,第四位數表示前面三位數乘以10n
如: 1002=100×102=100×100=10000Ω=10KΩ
如: 4991=499×101=499×10=4990Ω=4.99KΩ
計算方法與普通電阻道理相同
精密電阻可以代替普通電阻,但普通電阻不可以代替精密電阻(但必須經過客戶同意),
e. 精密電阻代碼表
精密電阻由於是用四位數表示,對於一些更小的電阻它也無法標示上去,此時需要用代碼來表示.
有两种方法，可以从器件列表中选择，也可以直接搜索，搜索方法直接键入关键字就可以，比如电阻是RES，电容是CAP等，下面给你列出一些常用的。
AND 与门
ANTENNA 天线
BATTERY 直流电源
BELL 铃,钟
BVC 同轴电缆接插件
BRIDEG 1 整流桥(二极管)
BRIDEG 2 整流桥(集成块)
BUFFER 缓冲器
BUZZER 蜂鸣器
CAP 电容
CAPACITOR 电容
CAPACITOR POL 有极性电容
CAPVAR 可调电容
CIRCUIT BREAKER 熔断丝
COAX 同轴电缆
CON 插口
CRYSTAL 晶体整荡器
DB 并行插口
DIODE 二极管
DIODE SCHOTTKY 稳压二极管
DIODE VARACTOR 变容二极管
DPY_3-SEG 3段LED
DPY_7-SEG 7段LED
DPY_7-SEG_DP 7段LED(带小数点)
ELECTRO 电解电容
FUSE 熔断器
INDUCTOR 电感
INDUCTOR IRON 带铁芯电感
INDUCTOR3 可调电感
JFET N N沟道场效应管
JFET P P沟道场效应管
LAMP 灯泡
LAMP NEDN 起辉器
LED 发光二极管
METER 仪表
MICROPHONE 麦克风
MOSFET MOS管
MOTOR AC 交流电机
MOTOR SERVO 伺服电机
NAND 与非门
NOR 或非门
NOT 非门 NPN NPN三极管
NPN-PHOTO 感光三极管
OPAMP 运放
OR 或门
PHOTO 感光二极管
PNP 三极管
NPN DAR NPN三极管
PNP DAR PNP三极管
POT 滑线变阻器
PELAY-DPDT 双刀双掷继电器
RES1.2 电阻
RES3.4 可变电阻
RESISTOR BRIDGE ? 桥式电阻
RESPACK ? 电阻
SCR 晶闸管
PLUG ? 插头

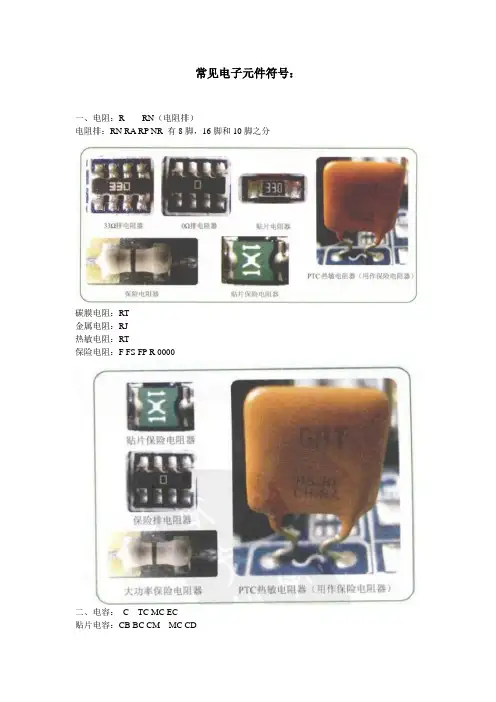

常见电子元件符号：
一、电阻：R RN（电阻排）
电阻排：RN RA RP NR 有8脚，16脚和10脚之分
碳膜电阻：RT
金属电阻：RJ
热敏电阻：RT
保险电阻：F FS FP R 0000
二、电容： C TC MC EC
贴片电容：CB BC CM MC CD 排容：CN CP
电解电容：C TC CT BC EC CE
三、电感：L 贴片电感：FB
四、晶振：X，Y
五、二极管：D VD ZD
六、三极管：Q VT
七、场效应管：Q VT FET
