四川机电职业技术学院

实 习 报 告

题目：网络设备配置与管理

指导教师：董其维

学生姓名：韩中扬

专业年级：12网络6班

一、《网络设备配置与管理》实习成绩评定表

一、实习任务及要求

1、实习任务

（1）熟悉packet tracer模拟软件的使用；

（2）熟练掌握静态路由和动态路由的配置方法；

（3）掌握基本子网划分和VLSM的方法；

2、实习要求

（1）实习时间：一周

（2）实习报告字体：宋体，正文字号：小四，行间距：单倍。

（3）必须有封面，目录（可选），总结，页码，实习报告第二页为成绩评定表。

二、指导教师评语：

指导教师签名

年 月 日

三、成绩评定：

实习报告成绩（40%）：

实习出勤成绩（30%）：

平时实验成绩（30%）：

总 成 绩：

一．IP地址规划

1.Ospf

192.168.0.0/24

192.168.0.0 0000000

192.168.0.0/25 ....... 1 192.168.0.1-192.168.0.126

192.168.0.128/25

192.168.0.01 000000

192.168.0.128/26........2 192.168.0.129-192.168.0.190

192.168.0.192/26........3 192.168.0.193-192.168.0.254

2.Eigrp

192.168.1.0/24

192.168.1.0/25..........1 192.168.0.1-192.168.0.126

192.168.1.128/26........2 192.168.0.129-192.168.0.190

192.168.1.192/26........3 192.168.0.193-192.168.0.254

（方法：从里面最大的主机数开始划分如100、50、40，先从给100划分就是2的n次方减去2要大于等于100，要要最接近主机数从而使浪费的ip最少，这里的n取7最合适）

二．OSPF区域配置

1. 在OSPF1、OSPF2和OSPF Border（不包括S0/0/0接口）三台路由器上运行OSPF协议。

2. OSPF路由进程号使用1(注：路由进程号可以不同，这里规定为1是为Packet tracer判题方便)。

3. 要求所有网络配置为单区域0

4. 在配置network命令时要求后面所跟的网络范围和接口的子网一致，如接口地址为202.112.10.1/27，则写成network 202.112.10.0

255.255.255.224 area 0。

5. 指定OSPF1、OSPF2、OSPF Border三台路由器的Router ID分别为172.16.1.1、172.16.1.2、172.16.1.3。

6. 尽量减少不必要的路由流量（passive-interface）

（1）Ospf1的配置

hostname OSPF1

interface FastEthernet0/0

ip address 10.0.0.1 255.255.255.252

duplex auto

speed auto

!

interface FastEthernet0/1

ip address 192.168.0.193 255.255.255.192

duplex auto

speed auto

!

interface Vlan1

no ip address

shutdown

!

router ospf 1

router-id 172.16.1.1

log-adjacency-changes

passive-interface FastEthernet0/1

network 10.0.0.0 0.0.0.3 area 0

network 192.168.0.192 0.0.0.63 area 0

!

ip classless

!

（2）Ospf2的配置

hostname OSPF2

interface FastEthernet0/0

ip address 10.0.0.5 255.255.255.252

duplex auto

speed auto

!

interface FastEthernet0/1

ip address 192.168.0.1 255.255.255.128

duplex auto

speed auto

!

interface Ethernet0/0/0

ip address 192.168.0.129 255.255.255.192

duplex auto

speed auto

!

interface Vlan1

no ip address

shutdown

!

router ospf 1

router-id 172.16.1.2

log-adjacency-changes

passive-interface FastEthernet0/1

passive-interface Ethernet0/0/0

network 192.168.0.0 0.0.0.127 area 0

network 192.168.0.128 0.0.0.63 area 0

network 10.0.0.4 0.0.0.3 area 0

!

ip classless

（3）Ospf B的配置

hostname "OSPF Border"

interface FastEthernet0/0

ip address 10.0.0.2 255.255.255.252

duplex auto

speed auto

!

interface FastEthernet0/1

ip address 10.0.0.6 255.255.255.252 duplex auto

speed auto

!

interface Serial0/0/0

ip address 10.0.0.17 255.255.255.252

clock rate 64000

!

interface Serial0/0/1

no ip address

shutdown

!

interface Vlan1

no ip address

shutdown

!

router ospf 1

log-adjacency-changes

network 10.0.0.0 0.0.0.3 area 0

network 10.0.0.4 0.0.0.3 area 0

network 10.0.0.16 0.0.0.3 area 0

default-information originate

!

ip classless

三．EIGRP区域配置

（1）Eigrp1的配置

hostname EIGRP1

interface FastEthernet0/0

ip address 10.0.0.9 255.255.255.252

duplex auto

speed auto

!

interface FastEthernet0/1

ip address 192.168.1.193 255.255.255.192

duplex auto

speed auto

!

interface Ethernet0/0/0

ip address 192.168.1.129 255.255.255.192

duplex auto

speed auto

!

interface Vlan1 no ip address

shutdown

!

router eigrp 1

passive-interface FastEthernet0/1

passive-interface Ethernet0/0/0

network 192.168.1.0

network 10.0.0.0

no auto-summary

!

ip classless

（2）Eigrp2 的配置

hostname EIGRP2

interface FastEthernet0/0

ip address 10.0.0.13 255.255.255.252

duplex auto

speed auto

!

interface FastEthernet0/1

ip address 192.168.1.1 255.255.255.128

duplex auto

speed auto

!

interface Vlan1

no ip address

shutdown

!

router eigrp 1

passive-interface FastEthernet0/1

network 192.168.1.0

network 10.0.0.0

no auto-summary

!

ip classless

（3）Eigrp B的配置

hostname "EIGRP Border"

interface FastEthernet0/0

ip address 10.0.0.10 255.255.255.252

duplex auto

speed auto

!

合集下载

(完整版)网络设备配置与管理实训指导

(完整版)网络设备配置与管理实训指导

(完整版)网络设备配置与管理实训指导

实验1 实验环境的安装与熟悉

一、实验目的：

1、掌握Packet Tracer5.3的安装及配置

2、掌握Packet Tracer5.3的简单应用

二、实验要求：

按照实验指导书完成实验

三、实验环境:

PC+Packet Tracer5.0

四、实验项目性质

验证性实验

五、实验要点

1、Packet Tracer5。3的安装与配置

2、Packet Tracer5。3的简单应用

六、实验内容

实验一、Packet Tracer5。3的安装及配置

本实验的目的是练习Packet Tracer5。3的安装与配置，常见设置如语言包的设置、字体的设置等.

实验步骤:参考课堂演示

实验二、Packet Tracer5。3的简单应用

实验拓扑图如下：

实验步骤：

1、添加实验设备

2、连接个设备之间的线路,注意用线的规则，并添加注释。 (完整版)网络设备配置与管理实训指导

3、设置各台PC机的IP地址

4、测试：各台PC机之间相互Ping对方看是否能通，如果不通原因是什么。

七、实验说明

1、思考题：

交换机与交换机之间用什么线？交换机与PC之间呢?PC与PC之间呢？PC与路由器之间呢？请通过实验验证.

2、实验报告要求：实验完毕后请按照要求填写实验报告

实验2 路由器的配置模式与基本命令

一、实验目的：

1、掌握路由器的几种工作模式

2、掌握路由器的基本管理

二、实验要求：

按照实验指导书完成实验

三、实验环境：

PC+Packet Tracer5.3

四、实验项目性质

验证性实验

五、实验要点

1、路由器工作模式

2、路由器基本管理

六、实验内容

实验一、熟悉路由器的几种工作模式【以Cisco 2621XM为例】

准备：拖动一台Cisco 2621XM路由器、一台PC到工作区中；建立两条连接:console口连接pc机与Cisco 2621XM路由器;通过网线连接PC机与Cisco 2621XM路由器。

网络设备安装与配置课程实训探究

网络设备安装与配置课程实训探究

龙源期刊网

网络设备安装与配置课程实训探究

作者：陈士举

来源：《现代职业教育·中职中专》2016年第11期

[摘 要] 计算机网络技术专业的核心课程，即为网络设备安装与配置。是专业学生进入深层次学习必须掌握的基础知识，发挥着中介和桥梁作用。传统教学模式下，教师教学活动的开展，往往采用理论讲授方法。因为该课程具有相对枯燥的内容，使学生对基础网络建设不能深入了解。为了让学生更好地掌握网络设备安装与配置技能，在基础课程中添加网络设备配置实训课程，能大幅提升学生网络设备安装、配置与调试技能。

[关 键 词] 实训课程；网络设备配置实训；意义；方法

[中图分类号] G712 [文献标志码] A [文章编号] 2096-0603（2016）32-0167-01

在新的历史时期，随着不断普及的计算机技术，社会上也不断增加了对专业人才的需求。

作为一门核心课程，网络设备安装与配置实训课的宗旨，是促进学生对网络设备的技术指标和参数、工作原理和方式更好地了解，并且能对网络设备的调试方法熟练掌握。本文首先分析了网络设备安装与配置实训课程的设置的意义，并从制定教学方法、优化教学内容几个方面，探讨了网络设备安装与配置课程实训建设。

一、网络设备安装与配置实训课程设置的意义

在计算机网络技术专业的课程体系中加入网络设备配置实训课程，能促进学生对网络设备调试、配置方法系统的掌握。传统的教学模式是由教师对课程内的全部知识点系统的讲解，在实践部分，主要是通过验证性试验进行动手练习，即在已知结论的基础上提出假设，通过验证，得出假设是正确的。这样培养出来的学生，不能融会贯通所学的知识点，在遇到实际技术工作任务时，会感到力不从心。为了改变这种现状，教师在实训课程教学中，应以实际训练为主线、以学生为主体、以教师为主导，通过对真实工作情境的模拟，让学生通过实践操作，更好地理解课程内容。同时，还能对学生的团队协作能力、动手操作能力进行培养，真正做到学以致用，进而实现教学目标。

银行信用卡运行中心思科网络设备巡检报告

银行信用卡运行中心思科网络设备巡检报告

XXXXXX信用卡XXXXXX

思科网络设备巡检报告

XX市XX科技有限公司

生 成 日 期 部 门 审 核人 编著

XX年XX月XX日 网络部 XXX XXX

目 录

第一章 前言 ..................................................................................................................................... 4

第二章 回访巡检服务项目概述 ................................................................................................... 4

2.1巡检的目标 ........................................................................................................................ 4

2.2巡检的内容 ........................................................................................................................ 4

第三章 巡检情况报告 ................................................................................................................... 5

3.1核心交换机1 .............................................................................................................. 5

中小型网络方案设备配置实训项目

中小型网络方案设备配置实训项目

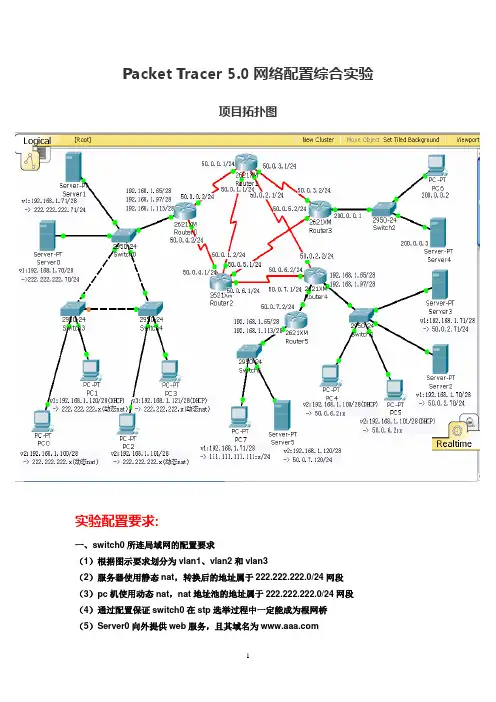

1 Packet Tracer 5.0网络配置综合实验
