机械原理第八版第十章答案【篇一：机械原理第八版答案与解析】1、如图a所示为一简易冲床的初拟设计方案，设计者的思路是：动力由齿轮1输入，使轴a连续回转；而固装在轴a上的凸轮2与杠杆3组成的凸轮机构将使冲头4上下运动以达到冲压的目的。

试绘出其机构运动简图（各尺寸由图上量取），分析其是否能实现设计意图？并提出修改方案。

解 1）取比例尺?l绘制其机构运动简图（图b）。

2）分析其是否能实现设计意图。

图 a）由图b可知，n?3，pl?4，ph?1，p??0，f??0 故：f?3n?(2pl?ph?p?)?f??3?3?(2?4?1?0)?0?0因此，此简单冲床根本不能运动（即由构件3、4与机架5和运动副b、c、d组成不能运动的刚性桁架），故需要增加机构的自由度。

图 b）3）提出修改方案（图c）。

为了使此机构能运动，应增加机构的自由度（其方法是：可以在机构的适当位置增加一个活动构件和一个低副，或者用一个高副去代替一个低副，其修改方案很多，图c给出了其中两种方案）。

图 c1）图 c2）2、试画出图示平面机构的运动简图，并计算其自由度。

图a）解：n?3，pl?4，ph?0，f?3n?2pl?ph?1图 b）解：n?4，pl?5，ph?1，f?3n?2pl?ph?13、计算图示平面机构的自由度。

将其中的高副化为低副。

机构中的原动件用圆弧箭头表示。

3－1解3－1：n?7，pl?10，ph?0，f?3n?2pl?ph?1，c、e复合铰链。

3－2解3－2：n?8，pl?11，ph?1，f?3n?2pl?ph?1，局部自由度3－3 解3－3：n?9，pl?12，ph?2，f?3n?2pl?ph?14、试计算图示精压机的自由度解：n?10，pl?15，ph?0解：n?11，pl?17，ph?0p??2pl??p?h?3n??2?5?0?3?3?1p??2pl??p?h?3n??2?10?3?6?2f??0f??0f?3n?(2pl?ph?p?)?f?f?3n?(2pl?ph?p?)?f??3?10?(2?15?0?1)?0?1 ?3?11?(2?17?0?2)?0?1（其中e、d及h均为复合铰链）（其中c、f、k均为复合铰链）5、图示为一内燃机的机构简图，试计算其自由度，并分析组成此机构的基本杆组。

第10章平面机构的平衡一、选择题1．机械运转中，转子动平衡的条件是：回转件各不平衡质量产生的离心惯性力系的（）。

[西安交通大学2008研]A．合力等于零B．合力偶矩等于零C．合力和合力偶矩均为零D．合力和合力偶矩均不为零【答案】C2．达到动平衡的回转件（）是静平衡。

[浙江大学2006研]A．一定B．不一定C．有可能D．不可能【答案】A3．机构平衡研究的内容是（）。

[重庆大学2005研]A．驱动力与阻力间的平衡B．各构件作用力间的平衡C．惯性力系间的平衡D．输入功率与输出功率间的平衡【答案】C4．动平衡的条件是要求离心力系的____________。

[电子科技大学2006研]A．合力偶矩为0B．合力为0C．合力和合力偶矩均为0D．合力为0但合力偶矩不为0【答案】C5．作刚性转子动平衡实验时，平衡面（校正平面）最少应选（）[电子科技大学2004研]A．4个B．3个C．2个D．1个【答案】C6．达到静平衡的刚性回转件，其质心（）位于回转轴线上。

[东南大学2003研] A．一定B．不一定C．一定不【答案】A7．机械运转中，转子动平衡的条件是：回转件各不平衡质量产生的离心惯性力系的（）。

[西安交通大学2007研]A．合力等于零B．合力偶矩等于零C．合力和合力偶矩均为零D．合力和合力偶矩均不为零【答案】C8．当整个机构的惯性力得到平衡后，在机构的（）上将检测不到惯性力引起的振动。

[湖南大学2007研]A．机架B．回转构件C．配重D．平面运动构件【答案】A9．刚性回转件动平衡的条件是（）。

[山东大学2005研]A．总惯性力之和为零B．总惯性力矩之和为零C．总惯性力和总惯性力矩之和都为零【答案】C10．达到静平衡的刚性回转件，其质心（）位于回转轴线上。

[武汉科技大学2009研]A．一定B．一定不C．不一定【答案】A11．刚性转子动平衡的力学条件是（）。

[武汉理工大学2005研]A．惯性力系的主矢为零B．惯性力系的主矩为零C．惯性力系的主矢、主矩均为零【答案】C二、填空题1．轴向尺寸较大的回转件，应进行_________平衡，平衡时至少要选择_________个校正平面。

可编辑修改精选全文完整版机械原理第十章习题一、单项选择题1.渐开线齿轮的齿廓曲线形状取决于( )A.分度圆B.齿顶圆C.齿根圆D.基圆2.计算蜗杆传动的传动比时，公式( )是错误的。

A. i=ω1/ω2B. i=n1/n2C. i=d2/d1D. i=Z2/Z13.在安装标准直齿轮时若中心距大于标准中心距，则将使( )A.重合度变大B.定角速比无法保证C.啮合角变大D.节圆压力角变小4. 单个渐开线齿轮（）A．分度圆等于节圆B．分度圆小于节圆C．分度圆大于节圆D．没有节圆5. 蜗轮的螺旋角β与蜗杆（）A．分度圆处的导程角γ大小相等，方向相反B．B．分度圆处的导程角γ大小相等，方向相同C．齿顶圆处的导程角γ1大小相等，方向相反D.齿顶圆处的导程角γ1大小相等，方向相同6.为了减少蜗轮刀具数目，有利于刀具标准化，规定（）为标准值。

A.蜗轮齿数B.蜗轮分度圆直径C.蜗杆头数D.蜗杆分度圆直径7. 渐开线齿轮的齿根圆（）A．总是小于基圆 B．总是等于基圆C．总是大于基圆 D．有时小于基圆，有时大于基圆8. 为了实现两根相交轴之间的传动，可以采用（）A．蜗杆传动B．斜齿圆柱齿轮传动C．直齿锥齿轮传动D．直齿圆柱齿轮传动9. 一对标准齿轮啮合传动时，其啮合角（）其分度圆压力角。

A.大于B.等于C.小于D.可能等于也可能大于10.用齿条刀具加工渐开线齿轮时，判断被加工齿轮产生根切的依据是（）。

A.刀具的齿顶线通过啮合极限点N1B.刀具的齿顶线超过啮合极限点N1C.刀具的中线超过啮合极限点N1D.刀具的中线不超过啮合极限点N111.在设计计算单个渐开线齿轮的几何尺寸时的基准圆是（）A.基圆B.齿根圆C.分度圆D.齿顶圆12. 一对正确啮合的斜齿圆柱齿轮传动的( )均为标准值。

A．法面模数、分度圆上的法面压力角B．端面模数、分度圆上的端面压力角C．端面模数、分度圆上的端面压力角、分度圆上的螺旋角D．法面模数、分度圆上的法面压力角、分度圆上的螺旋角13. 常用来传递空间两交错轴运动的齿轮机构是( )A.直齿圆柱齿轮B.直齿圆锥齿轮C.斜齿圆锥齿轮D.蜗轮蜗杆14.当一对渐开线齿轮制成后，即使两轮的中心距稍有改变，其传动比仍保持不变的原因是（）A．压力角不变B．啮合角不变 C．节圆半径不变D．基圆半径不变15．渐开线标准齿轮的根切现象发生在（）A．齿数较少时B．模数较小时C．模数较大时D．齿数较多时16．标准直齿圆锥齿轮的标准模数是（）A．大端模数B．小端模数C．平均模数D．求出平均模数后圆整所得的模数17.渐开线齿轮的齿廓曲线形状取决于( )A.分度圆B.齿顶圆C.齿根圆D.基圆18.在安装标准直齿轮时若中心距大于标准中心距，则将使( )A.重合度变大B.定角速比无法保证C.啮合角变大D.节圆压力角变小19.单个渐开线齿轮（）A．分度圆等于节圆B．分度圆小于节圆C．分度圆大于节圆D．没有节圆20.常用来传递空间两交错轴运动的齿轮机构是( )A.直齿圆柱齿轮B.直齿圆锥齿轮C.斜齿圆锥齿轮D.蜗轮蜗杆二、填空题1. 为了不产生过大的轴向力，在斜齿轮的基本参数中，___________不宜过大。

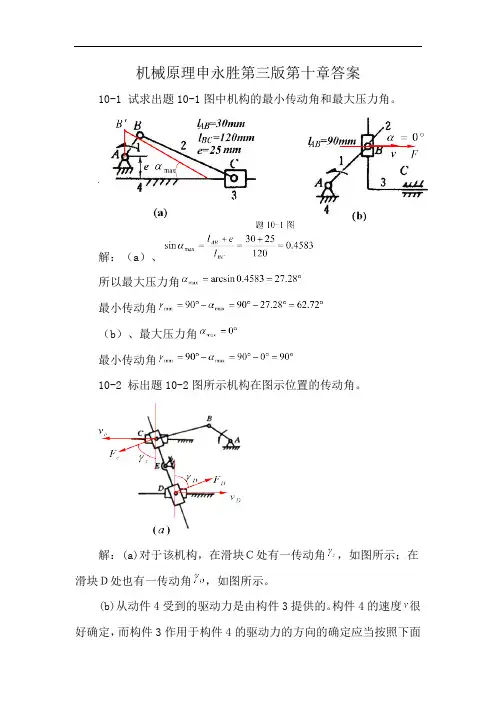

机械原理申永胜第三版第十章答案10-1 试求出题10-1图中机构的最小传动角和最大压力角。

解：（a）、所以最大压力角最小传动角（b）、最大压力角最小传动角10-2 标出题10-2图所示机构在图示位置的传动角。

解：(a)对于该机构，在滑块Ｃ处有一传动角，如图所示；在滑块Ｄ处也有一传动角，如图所示。

(b)从动件4受到的驱动力是由构件3提供的。

构件4的速度很好确定，而构件3作用于构件4的驱动力的方向的确定应当按照下面的步骤进行：①根据构件3上受有三个力、三个力应当汇交于一点可以确定出构件4作用在构件3上的力；②根据作用力和反作用力的关系，确定出构件3作用在构件4上的力的方向。

图示机构在图示位置的传动角分别如图中所示。

10-5 标出题10-5图中各个凸轮机构在图示位置时的压力角。

凸轮为主动件。

解：图中各个凸轮机构在图示位置时的压力角如图所示。

10-6 在题10-6图中，凸轮为主动件，画出凸轮逆时针转过30º时机构的压力角。

解：利用反转法，即将凸轮固定、机架和从动件沿与凸轮转向相反的方向运动，固定铰链点A从点A“反转”到点A’,从动件从AB 运动到A’B’,再由点B’的速度方向和从动件的受力方向确定出凸轮逆时针转过30º时机构的压力角，如图所示。

原教材6-8 在题6-8图中凸轮为半径为R的圆盘，凸轮为主动件。

（1）写出机构的压力角与凸轮转角之间的关系；（2）讨论如果，应采用什么改进设计的措施？解：（1）、当凸轮转动任意角时，其压力角如图所示。

由图中几何关系有所以机构的压力角与凸轮转角之间的关系为（2）、如果，则应减小偏距e，增大圆盘半径R和滚子半径rr。

10-10 在题10-1图所示的机构中，以构件1为主动件机构是否会出现死点位置？以构件3为主动件，机构是否会出现死点位置？画出机构的死点位置，并标明机构的主动件是哪一个构件。

解：在图示机构中，当以构件1为主动件时，机构不会出现死点位置；当以构件3为主动件时，机构会出现死点位置，其死点位置分别如下图示。

机械原理（第七版）孙桓主编第10章六、齿轮机构设计1.渐开线直齿圆柱齿轮传动的主要优点为和2.渐开线齿廓上K点的压力角应是所夹的锐角，齿廓上各点的压力角都不相等，在基圆上的压力角等于3.满足正确啮合条件的一对渐开线直齿圆柱齿轮，当其传动比不等于1时，它们的齿形是的。

4.一对渐开线直齿圆柱齿轮无齿侧间隙的条件是5.渐开线直齿圆柱齿轮的正确啮合条件是6.为了使一对渐开线直齿圆柱齿轮能连续定传动比工作，应使实际啮合线段大于或等于7.一对渐开线直齿圆柱齿轮啮合传动时，两轮的圆总是相切并相互作纯滚动的，而两轮的中心距不一定总等于两轮的圆半径之和。

8.当一对外啮合渐开线直齿圆柱标准齿轮传动的啮合角在数值上与分度圆的压力角相等时，这对齿轮的中心距为9.一对渐开线直齿圆柱齿轮传动，其啮合角的数值与圆上的压力角总是相等。

10.按标准中心距安装的渐开线直齿圆柱标准齿轮，节圆与重合，啮合角在数值上等于上的压力角。

11.相啮合的一对直齿圆柱齿轮的渐开线齿廓，其接触点的轨迹是一条线。

12.齿轮分度圆是指的圆；节圆是指的圆。

13.渐开线上任意点的法线必定与基圆，直线齿廓的基圆半径为14.渐开线齿轮的可分性是指渐开线齿轮中心距安装略有误差时，15.共轭齿廓是指一对的齿廓。

16.标准齿轮除模数和压力角为标准值外，还应当满足的条件是17.决定渐开线标准直齿圆柱齿轮尺寸的参数有；写出用参数表示的齿轮尺寸公式：r=；rb=；ra=；rf=18.渐开线齿廓上任一点的法线必定切于圆，渐开线外齿轮齿廓曲线在齿轮的圆上的压力角为最大值。

19.用范成法加工渐开线直齿圆柱齿轮，发生根切的原因是20.齿条刀具与普通齿条的区别是21.开线标准直齿圆柱齿轮不发生根切的最少齿数为22.当直齿圆柱齿轮的齿数少于zmin时，可采用变位的办法来避免根切。

23.齿廓啮合基本定律为：互相啮合的一对齿廓，其角速度之比与成反比。

如要求两角速度之比为定值，则这对齿廓在任何一点接触时，应使两齿廓在接触点的公法线24.决定单个渐开线标准直齿圆柱齿轮几何尺寸的五个基本参数是，其中参数是标准值。

59第10章 齿轮机构及其设计齿轮机构及其设计齿轮机构及其设计§1010——1 1 齿轮机构的特点及类型齿轮机构的特点及类型齿轮机构的特点及类型 1．用于平行轴间传动的齿轮机构1)直齿圆柱齿轮机构（外啮合、内啮合、齿轮-齿条啮合） 2)斜齿圆柱齿轮机构（外啮合、内啮合、齿轮-齿条啮合） 3)人字齿轮机构。

2．用于相交轴间传动的齿轮机构： 圆锥齿轮机构（直齿、斜齿、曲齿） 3．用于交错轴间传动的齿轮机构： 1)交错轴斜齿轮机构 2)蜗杆传动 3)准双曲面齿轮机构 4．优缺点： 优：1）定传动比，结构紧凑，工作可靠。

2）效率高（可η＞0.99）寿命长。

3）转速范围大、功率范围大、齿轮直径范围大(几个µm ～150m ) 缺：精度要求高，制造难，成本高。

5．应用： 非常广泛§1010——2 2 齿轮的齿轮的齿轮的齿廓齿廓齿廓曲线曲线曲线 一． 齿廓啮合基本定律齿廓啮合基本定律齿廓啮合基本定律；； 齿轮1和2的齿廓C 1和C 2接触于K 点，nn 是C 1、C 2 在点K 的公法线，它与连心线O 1O 2交于P 点 1．啮合节点P： nn 与O 1O 2的交点，即1、2的瞬心 ∵ ω1 O 1P =ω2 O 2P∴ 12122112ωωr r p O p O i ′′===上式表明，节点P 的位置必须随传动比的改变，即： 2．齿廓啮合基本定律：两轮齿廓接触点的公法线nn 必须通过按瞬时传动比确定的节点P 。

603．定传动比的条件：1）条件：公法线nn 与连心线O 1O 2交于一定点，即节点P 固定。

2）节圆：定传动比时，节点P 在齿轮平面中的轨迹圆。

注： r 1′= O 1P 、 r 2′= O 2P 称为节圆半径3）两节圆作纯滚动：∵ P 是1、2的同速点∴ 两节圆作纯滚动，即两齿廓在节点啮合时无相对滑动。

二．齿廓齿廓曲线的选择曲线的选择曲线的选择1．共轭齿廓： 能按预定传动比规律相互啮合传动的一对齿廓 2．常用齿廓： 渐开线、摆线、圆弧等，其中，渐开线齿廓最常用。

机械原理复习题（第10章）第10章齿轮机构及其设计一、填空题：1、一对渐开线直齿圆柱齿轮正确啮合的条件为___________________________。

2、外啮合斜齿圆柱齿轮传动的正确啮合条件是；；3、标准直齿圆柱齿轮不发生根切的最少齿数为__________。

4、锥齿轮传动中，以面的参数作为标准值。

5、在蜗杆传动中，通常取____________为主动件，__________从动件。

6、渐开线齿轮中心距的可分性是指渐开线齿轮中心距安装略有误差时，不变。

7、在模数、齿数、压力角相同的情况下，正变位齿轮与标准齿轮相比较，下列参数的变化是：分度圆齿厚；基圆半径；齿根高8、渐开线斜齿圆柱齿轮的标准参数在面上；在尺寸计算时应按面参数代入直齿轮的计算公式。

某1）啮合时，最多只有对齿在同时啮合。

9、一对圆柱直齿轮（n200，ha10、采用标准齿条刀具加工标准齿轮时，其刀具的线与轮坯圆之间做纯滚动；加工变位齿轮时，其刀具的线与轮坯圆之间做纯滚动。

11、齿距P与π的比值P/π称为12、现有4个标准齿轮：m1=4mm，z1=25；m2=4mm,，z2=50；m3=3mm，z3=60；m4=2.5mm，z4=40。

其中齿轮的渐开线形状相同，齿轮能正确啮合，齿轮能用一把滚刀制造。

13、一对渐开线标准直齿轮非标准安装时，节圆与分度圆大小，分度圆的大小取决于，而节圆的大小取决于14、在设计直齿圆柱齿轮机构时，首先考虑的传动类型是，其次是，在不得已的情况下如，只能选择15、m4mm，200的一对正常齿制标准直齿圆柱齿轮，标准安装时顶隙等于，侧隙等于；当中心距加大0.5mm时，顶隙等于，侧隙于零。

二、判断题：1、对于蜗杆蜗轮传动，如果二者的模数、压力角相同，就能啮合。

（）2、一对渐开线直齿圆柱齿轮能够正确啮合的条件是：分度圆齿厚=齿槽宽。

（）3、分度圆上压力角的变化，对齿廓的形状有影响。

（）4、速比公式i12=n1/n2=d2/d1，不论对齿轮传动还是蜗杆传动都成立。
