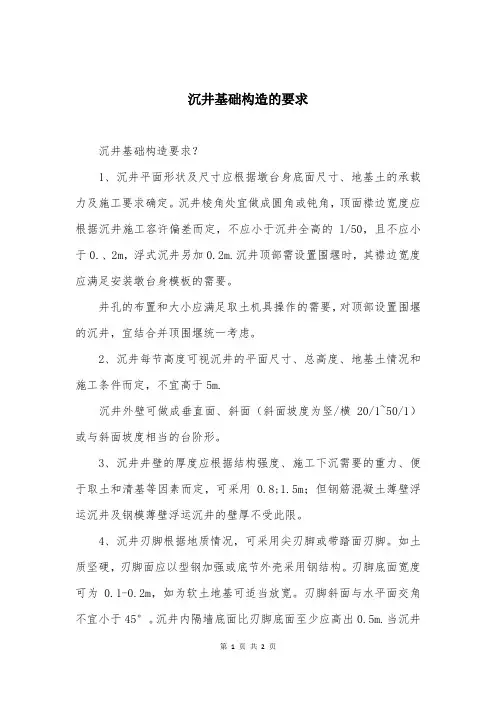

沉井基础构造的要求沉井基础构造要求？1、沉井平面形状及尺寸应根据墩台身底面尺寸、地基土的承载力及施工要求确定。

沉井棱角处宜做成圆角或钝角，顶面襟边宽度应根据沉井施工容许偏差而定，不应小于沉井全高的l/50，且不应小于0.、2m，浮式沉井另加0.2m.沉井顶部需设置围堰时，其襟边宽度应满足安装墩台身模板的需要。

井孔的布置和大小应满足取土机具操作的需要，对顶部设置围堰的沉井，宜结合并顶围堰统一考虑。

2、沉井每节高度可视沉井的平面尺寸、总高度、地基土情况和施工条件而定，不宜高于5m.沉井外壁可做成垂直面、斜面（斜面坡度为竖/横20/1~50/1）或与斜面坡度相当的台阶形。

3、沉井井壁的厚度应根据结构强度、施工下沉需要的重力、便于取土和清基等因素而定，可采用0.8;1.5m；但钢筋混凝土薄壁浮运沉井及钢模薄壁浮运沉井的壁厚不受此限。

4、沉井刃脚根据地质情况，可采用尖刃脚或带踏面刃脚。

如土质坚硬，刃脚面应以型钢加强或底节外壳采用钢结构。

刃脚底面宽度可为0.1-0.2m，如为软土地基可适当放宽。

刃脚斜面与水平面交角不宜小于45°。

沉井内隔墙底面比刃脚底面至少应高出0.5m.当沉井需要下沉至稍有倾斜的岩面上时，在掌握岩层高低差变化的情况下，可将刃脚做成与岩面倾斜度相适应的高低刃脚。

5、沉井材料可用混凝土、钢筋混凝土（配筋率不应小于0.、1%）和钢材等。

混凝土沉井仅适用于松软土层；其井壁竖向接缝应设置接缝钢筋。

沉井刃脚不宜采用混凝土结构。

浮运沉井可采用钢筋混凝土薄壁或钢模薄壁结构。

6、沉井填料可采用混凝土、片石混凝土或浆砌片石；在无冰冻地区亦可采用粗砂和砂砾填料；空心沉井应考虑受力和稳定要求。

粗砂、砂砾填芯沉井和空心沉井的顶面均须设置钢筋混凝土盖板，盖板厚度通过计算确定。

7、沉井各部分混凝土强度等级：刃脚不应低于C25；井身不应低于C20，当为薄壁浮运沉井时，井壁和隔板不应低于C25，腹腔内填料不应低于C15.8、沉井封底混凝土厚度由计算确定，但其顶面应高出刃脚根部（即刃脚斜面的顶点处）不小于0.5m.封底混凝土强度等级，非岩石地基不应低于C25，岩石地基不应低于C20.。

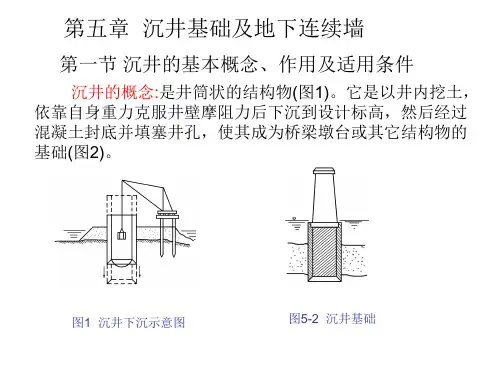

沉井基础施工沉井一般由①井壁、②刃脚、③隔墙、④井孔、⑤凹槽、⑥射水管、⑦封底和⑧盖板等组成，如图2-5所示。

沉井在施工中具有独特优点：占地面积小；不需要板桩围护；与大开挖相比较，挖土量小；对邻近建筑的影响比较小；操作简便，无需特殊的专用设备。

图2-5 沉井基础示意图一、准备工作沉井钻孔要求：（1）面积在200m2以下（包括200m2）的沉井，应有一个钻孔（可布置在中心位置）。

（2）面积在200m2以上的沉井，在四角（圆形为相互垂直的两直径端点）应各布置一个钻孔。

（3）特大沉井可根据具体情况增加钻孔。

（4）钻孔底标高应深于沉井的终沉标高。

（5）每座沉井应有一个钻孔提供土的各项物理力学指标、地下水位和地下水含量资料。

二、沉井制作沉井的制作程序主要包括：测量定位、沉井分节、铺设承垫木、模板支设及拆除、施工缝处理等内容。

具体规定如下：1.平整场地（1）沉井位于浅水或可能被水淹没的岸滩上时，宜就地筑岛制作。

在地下水位较低的岸滩，若土质较好时，可开挖基坑制作沉井。

（2）在岸滩上或筑岛制作沉井，要先将场地平整夯实，以免在灌筑沉井过程中和拆除支垫时，发生不均匀沉陷。

若场地土质松软，应加铺一层30～50cm 厚的砂层，必要时，应挖去原有松软土层，然后铺以砂层。

当石渣、漂卵石等取材方便时，常不挖除松软土壤，可直接回填夯实，以便施工。

（3）沉井在制作至下沉过程中位于无被水淹没可能的岸滩上时，如地基承载力满足设计要求，可就地整平夯实制作；如地基承载力不够，应采取加固措施。

（4）沉井可在基坑中灌筑，但应防止基坑为暴雨所淹没。

并应注意观察洪水，做好防洪措施。

在总的进度安排中，应抓住枯水期的有利季节。

（5）运输线路，风、水管路，电力线的铺设以及混凝土厂起吊设备的布置等，均应事先详细计划，妥善安设，以免干扰沉井施工作业。

2.测量定位在沉井地点进行测量工作，应符合下列要求：（1）定位轴线应保证能随时可以检查沉井的下沉位置。

（2）检查沉井标高的临时水准点应设在沉井施工影响范围以外，且安全可靠的地方。

竭诚为您提供优质文档/双击可除沉井基础设计规范篇一：沉井基础-最终版第五节沉井基础设计沉井基础为深基础，具有埋深较大，整体性好，稳定性好，能承受较大的垂直和水平荷载的特点。

桥梁沉井基础多用于大型桥梁。

江阴长江公路大桥北锚锭基础采用钢筋混凝土沉井，平面尺寸为69m×51m，下沉58m；日本明石海峡大桥主塔基础采用钢壳沉井，平面尺寸为80m×70m和78m×67m，下沉60m。

一、沉井的类型1．按沉井形状分按其截面轮廓分，有单孔或多孔的圆形、矩形和圆端形等三类：①圆形沉井，形状对称，周长最小、摩阻力相应减小，便于下沉且下沉不宜倾斜，但与墩、台截面形状适应性差；②矩形沉井，惯性矩及核心半径均较大，对基底受力有利，与墩、台截面形状适应性好，模板制作简单，但边角土不易挖除，下沉易产生倾斜；③圆端形沉井，适用于圆端形的墩身，控制下沉与受力状态较矩形好,但施工较复杂。

图7-5-1沉井常见截面型式a圆形沉井b圆端形沉井c矩形沉井按沉井外壁立面形状分，有柱形、阶梯形和倒锥形：①柱形构造简单，挖土较均匀，井壁接长较简单，模板可重复使用；②阶梯形、倒锥形，节井壁与土的摩擦力较小，但施工较复杂，消耗模板多。

6097-5-2沉井外壁立面型式a柱形沉井b阶梯形沉井c倒锥形沉井2．按建筑材料分按建筑材料分，有竹沉井、砖、石沉井、混凝土沉井、钢筋混凝土沉井和钢沉井等。

桥梁沉井多采用混凝土、钢筋混凝土和钢沉井。

混凝土沉井混凝土沉井的特点是抗压强度高，抗拉强度低，因此这种沉井宜做成圆形，并适用于下沉深度不大（4~7m）的软土层中。

钢筋混凝土沉井这种沉井的抗拉及抗压强度较高，下沉深度可以很大（达数十米以上），当下沉深度不很大时，井壁上部用混凝土，下部（刃脚）用钢筋混凝土，在桥梁工程中得到广泛运用，当沉井平面尺寸较大时，可做成薄壁结构，沉井外壁采用泥浆润滑套、壁后压气等施工辅助措施就地下沉或浮运下沉。

此外，钢筋混凝土沉井井壁隔墙可分段（块）预制，工地拼接，做成装配式。

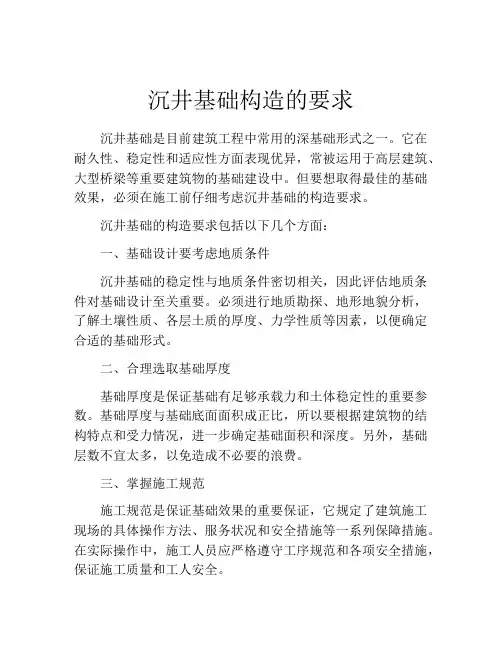

沉井基础构造的要求沉井基础是目前建筑工程中常用的深基础形式之一。

它在耐久性、稳定性和适应性方面表现优异，常被运用于高层建筑、大型桥梁等重要建筑物的基础建设中。

但要想取得最佳的基础效果，必须在施工前仔细考虑沉井基础的构造要求。

沉井基础的构造要求包括以下几个方面：一、基础设计要考虑地质条件沉井基础的稳定性与地质条件密切相关，因此评估地质条件对基础设计至关重要。

必须进行地质勘探、地形地貌分析，了解土壤性质、各层土质的厚度、力学性质等因素，以便确定合适的基础形式。

二、合理选取基础厚度基础厚度是保证基础有足够承载力和土体稳定性的重要参数。

基础厚度与基础底面面积成正比，所以要根据建筑物的结构特点和受力情况，进一步确定基础面积和深度。

另外，基础层数不宜太多，以免造成不必要的浪费。

三、掌握施工规范施工规范是保证基础效果的重要保证，它规定了建筑施工现场的具体操作方法、服务状况和安全措施等一系列保障措施。

在实际操作中，施工人员应严格遵守工序规范和各项安全措施，保证施工质量和工人安全。

四、采用优异的材料沉井基础的材料选择也有一定的关系。

基础施工的最常见材料是锚杆，而优质的锚杆能够提高基础的承重能力，并且对于无须停顿施工有着不可替代的作用。

此外，还要优先选择强度优异、材质均匀的道闸材料，确保基础的稳定性和可靠性。

五、提前制定应对措施沉井施工是一项高风险的工程，尽管在设计和维护方面的要求极高，但在施工过程中也无法避免遇到各种未知问题。

因此，必须在施工前制定应急措施，针对深层天然结构制定紧急计划，确保在发生任何异常时能够立即采取合适的措施。

六、确保施工效率和质量施工中如何保证施工效率和质量？这是深建筑建设实践中的一大难题。

在实际操作中，应采用适当的技术手段提高工作效率，如喷水固化、机械搅拌、一次灌注法等，同时要注意操作规程，确保质量标准能够被保持。

综上所述，沉井基础构造的要求在保证人员安全的基础上，对于保证建筑物的承重能力、镇定性和安全性等方面都有着重要的影响。

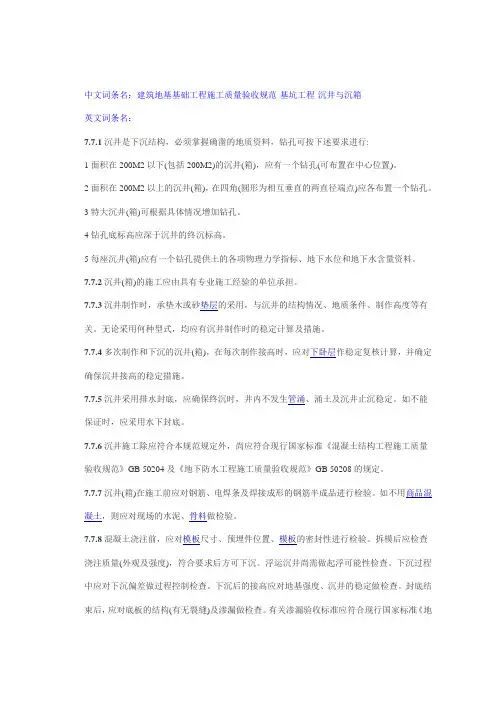

中文词条名：建筑地基基础工程施工质量验收规范·基坑工程·沉井与沉箱英文词条名：7.7.1沉井是下沉结构，必须掌握确凿的地质资料，钻孔可按下述要求进行:1 面积在200M2以下(包括200M2)的沉井(箱)，应有一个钻孔(可布置在中心位置)。

2 面积在200M2以上的沉井(箱)，在四角(圆形为相互垂直的两直径端点)应各布置一个钻孔。

3 特大沉井(箱)可根据具体情况增加钻孔。

4 钻孔底标高应深于沉井的终沉标高。

5 每座沉井(箱)应有一个钻孔提供土的各项物理力学指标、地下水位和地下水含量资料。

7.7.2沉井(箱)的施工应由具有专业施工经验的单位承担。

7.7.3沉井制作时，承垫木或砂垫层的采用，与沉井的结构情况、地质条件、制作高度等有关。

无论采用何种型式，均应有沉井制作时的稳定计算及措施。

7.7.4多次制作和下沉的沉井(箱)，在每次制作接高时，应对下卧层作稳定复核计算，并确定确保沉井接高的稳定措施。

7.7.5沉井采用排水封底，应确保终沉时，井内不发生管涌、涌土及沉井止沉稳定。

如不能保证时，应采用水下封底。

7.7.6沉井施工除应符合本规范规定外，尚应符合现行国家标准《混凝土结构工程施工质量验收规范》GB 50204及《地下防水工程施工质量验收规范》GB 50208的规定。

7.7.7沉井(箱)在施工前应对钢筋、电焊条及焊接成形的钢筋半成品进行检验。

如不用商品混凝土，则应对现场的水泥、骨料做检验。

7.7.8混凝土浇注前，应对模板尺寸、预埋件位置、模板的密封性进行检验。

拆模后应检查浇注质量(外观及强度)，符合要求后方可下沉。

浮运沉井尚需做起浮可能性检查。

下沉过程中应对下沉偏差做过程控制检查。

下沉后的接高应对地基强度、沉井的稳定做检查。

封底结束后，应对底板的结构(有无裂缝)及渗漏做检查。

有关渗漏验收标准应符合现行国家标准《地下防水工程施工质量验收规范》GB 50208的规定。

7.7.9沉井(箱)竣工后的验收应包括沉井(箱)的平面位置、终端标高、结构完整性、渗水等进行综合检查。

沉井国标规范标准最新沉井施工是一种常见的基础施工方法，广泛应用于桥梁、高层建筑、水塔等工程的桩基础施工。

由于沉井施工具有施工速度快、成本较低、适应性强等优点，被广泛应用于各种工程领域。

以下是沉井国标规范标准的一些关键点，以供参考：1. 工程勘察与设计：- 沉井工程前必须进行详细的地质勘察，了解地层结构、地下水位、土质情况等。

- 设计应根据地质条件、荷载要求、施工条件等因素综合考虑，确保沉井的稳定性和安全性。

2. 材料选择：- 沉井施工所用材料应符合国家相关标准，包括混凝土、钢筋、模板等。

- 材料应具有良好的耐久性、抗腐蚀性和足够的强度。

3. 施工准备：- 施工前应进行详细的施工方案设计，包括施工流程、施工方法、安全措施等。

- 施工场地应平整、坚实，满足施工机械的运行要求。

4. 沉井施工：- 沉井施工应按照设计要求进行，包括井壁厚度、井径大小、井深等。

- 施工过程中应严格控制混凝土浇筑质量，确保沉井的整体性和密实度。

5. 沉井下沉：- 下沉过程中应实时监测沉井的垂直度和位置，确保沉井准确下沉至设计标高。

- 应采取有效措施防止沉井偏斜或倾斜。

6. 沉井封底：- 沉井到达设计标高后，应及时进行封底处理，封底混凝土应满足设计强度要求。

- 封底施工应保证密实，防止地下水渗入。

7. 质量控制：- 施工过程中应建立严格的质量控制体系，对施工材料、施工工艺、施工质量等进行实时监控。

- 应定期对沉井进行检测，确保施工质量符合国家标准。

8. 安全措施：- 施工过程中应严格遵守国家安全生产法规，制定详细的安全操作规程。

- 应配备必要的安全设施和警示标志，确保施工人员的安全。

9. 环境保护：- 施工过程中应采取措施减少对环境的影响，如控制噪音、粉尘等污染。

- 施工废弃物应按规定进行处理，不得随意丢弃。

10. 工程验收：- 工程完成后，应按照国家相关标准进行验收，确保工程质量符合设计和规范要求。

- 验收过程中应有第三方监理单位参与，确保验收的公正性和准确性。

桥涵工程沉井规范1、沉井制作场地应符合现行《公路桥涵施工技术规范》的有关现定。

2、筑岛制作沉井应符合下列规定：（1）筑岛围堰应牢固、抗冲刷。

（2）筑岛围堰顶高程应高于施工期间可能出现的最高水位0. 7m 以上，同时应考虑波浪的影响。

3、施工机械设备应在坚实的基础上作业，其承载力应满足设备施工要求。

4、沉并顶部作业应搭设作业平台，平台结构应依跨度、荷载经计算确定，作业平台的脚手板应满铺且绑扎牢固。

5、制作沉井应同步完成直爬梯或梯道预埋件的安设，各井室内应悬挂钢梯和安全绳。

6、沉井照明应充足，作业施工用电应符合现行《施工现场临时用电安全技术规范》的规定。

7、沉井内的水泵、水力机械、管道、起重等施工设备应安装牢固。

8、施工过程中，应安排专人负责观察现场情况，发现涌水、涌砂时，井内作业人员应及时撤离。

9、下沉前，应对周边的建（构）筑物和施工设备采取有效的防护措施。

下沉过程中，应对邻近建（构）筑物、地下管线进行监测，发现异常应停止作业，并采取相应措施。

10、沉井取土下沉应符合下列规定：（1）不宜采用爆破法进行沉井内取土，必须爆破时应经专项设计。

（2）开挖沉井刃脚或井内横隔墙附近时，无关人员不得进火现场。

11、采用配重下沉沉井，配重物件应堆码整齐，沉井纠偏应逐级增加荷载，并连续观测。

12、高压射水辅助下沉时，高压水不得直接对人或机械设备、设施喷射。

13、空气幕辅助下沉的储气罐应放置在通风遮阳位置，不得曝晒或高温烘烤。

14、沉井顶端距地面小于1m时，应在井口四周．架设防护栏杆和相关安全警示标志。

15、沉井接高应停止况井内取土作业。

倾斜的沉井不得接高。

16、浮式沉井应制订专项施工方案，浮运、就位、下沉等施工阶段应设专人观测沉井的稳定性。

17、浇筑沉井封底混凝土应搭设工作平台。

沉井施工方案一、编制依据二、工艺流程图2.1工艺流程2.2.1测量放样2.2.1.1测量工作安排为了保证测量精度满足设计图纸与施工质量的要求，现场测量工作将按以下部署进行：（1）测量工作应抓紧在施工准备阶段开始。

根据施工总平面图的坐标控制点，引测工程轴线和高程控制点，为全面开展施工创造条件。

（2）根据本工程沉井的施工特点，在场内建立平面主轴线控制网和水准复核点，以满足施工的需要。

（3）根据施工图设计要求，完成沉井的沉降观测布置工和原始数据的建立工作。

2.2.1.2沉井的测量控制方法（1）沉井位置与标高的控制：在沉井外部地面及井壁顶部设置纵横十字中心线和水准基点，通过全站仪和水准仪的经常测量和复核，达到控制沉井位置和标高的目的。

（2）沉井垂直度及测斜的控制：在井筒内按4等分作出垂直轴线的标记，在沉井最顶端设置“十”字架，并定期采用全站仪进行垂直偏差观测。

挖土时，应随时观测沉井的垂直度，当“十”字架水平方向偏离达50mm时，或四周标高不一致时，应及时采取纠偏措施。

（3）沉井下沉控制：在井筒外壁周围测点弹出水平线，或在井筒外壁上的四个侧面用墨线弹出标尺，每20mm一格（设置在两个对立面即可），用水准仪及时观测沉降值。

（4）沉井过程中的测量控制措施：沉井下沉时应对其位置、垂直度及标高（沉降值）进行观测，每班至少测量两次（在班中和每次下沉后测量一次）。

沉井接近设计的底标高时，应加强观测，每2小时一次，预防超沉。

（5）测量工作的管理措施：沉井的测量工作应由项目部测量组负责。

每次测量数据均需要如实记录，并制表发送给有关各部门。

测量时如发现沉井有倾斜、位移、沉降不均或扭转等情况，应立即通知值班技术负责人，以便指挥操作人员采取相应措施，使偏差控制在规范允许的范围以内。

2.2.2施工降水在顶管工作坑四周布置八口降水井，降水井平面位置在工作坑外边缘以外2m，井深22m。

使用反循环钻机成孔，钻孔孔径φ600，井管使用外径DN400、内径DN300的无砂混凝土管，滤料使用3mm的豆石或石屑。

沉井的设计与计算沉井的设计与计算2010-04-19 22：18沉井既是结构物的基础，又是施工过程中挡土、挡水的结构物，因此其设计计算需包括沉井作为整体深基础的计算和在施工过程中的计算两大部分。

在设计沉井计算之前必须掌握如下有关资料：①上部结构尺寸要求，沉井基础设计荷载；②水文和地质资料(如设计水位、施工水位、冲刷线或地下水位标高，土的物理力学性质，沉井通过的土层有无障碍物等)；③拟采用的施工方法(排水或不排水下沉，筑岛或防水围堰的标高等)。

5-3-1沉井作为整体深基础的计算沉井作为整体深基础设计,主要是根据上部结构特点、荷载大小及水文和地质情况，结合沉井的构造要求及施工方法，拟定出沉井埋深、高度和分节及平面形状和尺寸，井孔大小及布置，井壁厚度和尺寸，封底混凝土和顶板厚度等，然后进行沉井基础的计算。

根据沉井基础的埋置深度不同有两种计算方法。

当沉井埋深在最大冲刷线以下较浅仅数米时，可不考虑基础侧面土的横向抗力影响，按浅基础设计计算；当埋深较大时，沉井周围土体对沉井的约束作用不可忽视，此时在验算地基应力、变形及沉井的稳定性时，应考虑基础侧面土体弹性抗力的影响，按刚性桩(αh 2.5)计算内力和土抗力。

一般要求沉井基础下沉到坚实的土层或岩层上，其作为地下结构物，荷载较小，地基的强度和变形通常不会存在问题。

一般要求地基强度应满足：表5-1土与井壁摩阻力经验值土的名称土与井壁的摩阻力q(kPa)砂卵石砂砾石砂土流塑粘性土、粉土软塑及可塑粘性土、粉土硬塑粘性土、粉土泥浆套18~30 15~20 12~25 10~12 12~25 25~50 3~5注：本表适用于深度不超过30m的沉井。

图5-14井侧摩阻力分布假定F+G≤Rj+Rf(5-1)式中F──沉井顶面处作用的荷载，kN；G──沉井的自重，kN；Rj──沉井底部地基土的总反力，kN；Rf──沉井侧面的总摩阻力，kN。

沉井底部地基土的总反力Rj等于该处土的承载力设计值f与支承面积A的乘积，即Rj=f A(5-2)可假定井侧摩阻力沿深度呈梯形分布，距地面5m范围内按三角形分布，5m 以下为常数，如图(5-14)所示，故总摩阻力为：Rf=U(h-2.5)q(5-3)式中U──沉井的周长，m；h──沉井的入土深度，m；q──单位面积摩阻力加权平均值，q=Σqi hi/Σhi，kPa；hi──各土层厚度，m；qi──i土层井壁单位面积摩阻力，根据实际资料或查表5-1选用。
