钻井工程-19-井身结构讲解

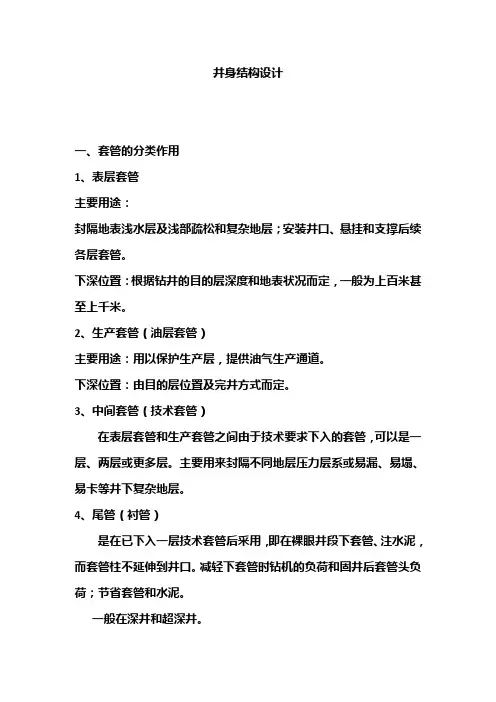

井身结构设计一、套管的分类作用1、表层套管主要用途：封隔地表浅水层及浅部疏松和复杂地层；安装井口、悬挂和支撑后续各层套管。

下深位置：根据钻井的目的层深度和地表状况而定，一般为上百米甚至上千米。

2、生产套管（油层套管）主要用途：用以保护生产层，提供油气生产通道。

下深位置：由目的层位置及完井方式而定。

3、中间套管（技术套管）在表层套管和生产套管之间由于技术要求下入的套管，可以是一层、两层或更多层。

主要用来封隔不同地层压力层系或易漏、易塌、易卡等井下复杂地层。

4、尾管（衬管）是在已下入一层技术套管后采用，即在裸眼井段下套管、注水泥，而套管柱不延伸到井口。

减轻下套管时钻机的负荷和固井后套管头负荷；节省套管和水泥。

一般在深井和超深井。

二、井身结构设计的原则1、有效地保护油气层；2、有效避免漏、喷、塌、卡等井下复杂事故的发生，保证安全、快速钻进；3、钻下部地层采用重钻井液时产生的井内压力，不致压裂上层套管鞋处最薄弱的裸露地层；4、下套管过程中，井内钻井液液柱压力和地层压力间的压差不致于压差卡套管；5、当实际地层压力超过预测值而发生井涌时，在一定压力范围内，具有压井处理溢流的能力。

三、井身结构设计的基础数据•地层岩性剖面、地层孔隙压力剖面、地层破裂压力剖面、地层坍塌压力剖面。

•6个设计系数：抽吸压力系数Sb；0.024 ～0.048 g/cm3激动压力系数Sg；0.024 ～0.048 g/cm3压裂安全系数Sf；0.03 ～0.06 g/cm3井涌允量Sk；：0.05 ～0.08 g/cm3压差允值∆p；∆P N: 15～18 MPa ，∆P A：21～23 MPa 四、井身结构设计方法套管层次和下入深度设计的实质是确定两相邻套管下入深度之差，它取决于裸眼井段的长度。

在这裸眼井段中，应使钻进过程中及井涌压井时不会压裂地层而发生井漏，并在钻进和下套管时不发生压差卡钻事故。

设计前必须有所设计地区的地层压力剖面和破裂压力剖面图，图中纵坐标表示深度，横坐标表示地层孔隙压力和破裂压力梯度，皆以等效密度表示。

井身结构及完井方法1井身结构所谓井身结构，就是在已钻成的裸眼井内下入直径不同、长度不等的几层套管，然后注入水泥浆封固环形空间间隙，最终形成由轴心线重合的一组套管和水泥环的组合。

如图1所示。

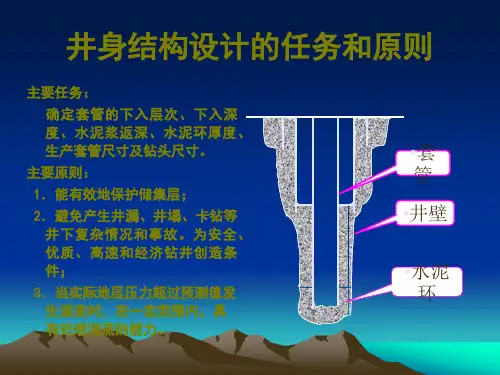

图1井身结构示意图1—导管；2—表层套管；3—技术套管；4—油层套管；5—水泥环1.1导管井身结构中靠近裸眼井壁的第一层套管称为导管。

导管的作用是：钻井开始时保护井口附近的地表层不被冲垮，建立起泥浆循环，引导钻具的钻进，保证井眼钻凿的垂直等，对于不同的油田或地层，导管的下入要求也不同。

钻井时是否需要下入导管，要依据地表层的坚硬程度与结构状况来确定。

下入导管的深度一般取决于地表层的深度。

通常导管下入的深度为2～40m。

下导管的方法较简单，是把导管对准井位的中心铅垂直方向下入，导管与井壁中间填满石子，然后用水泥浆封固牢。

1.2表层套管井身结构中的第二层套管叫做表层套管。

表层套管的下入深度一般为300～400m，其管外用水泥浆封固牢，水泥上返至地面。

表层套管的作用是加固上部疏松岩层的井壁，供井口安装封井器用。

1.3技术套管在表层套管里面下入的一层套管(即表层套管和油层套管之间)叫做技术套管。

下入技术套管的目的主要是为了处理钻进过程中遇到的复杂情况，如隔绝上部高压油(气、水)层、漏失层或坍塌层，以保证钻进的顺利进行。

下入技术套管的层次应依据钻遇地层的复杂程度以及钻井队的技术水平来决定。

一般为了加速钻进和节省费用，钻进过程中可以通过采取调整泥浆性能的办法控制复杂层的喷、坍塌和卡钻等，尽可能不下或少下技术套管。

下入技术套管的层次、深度以及水泥上返高度，以能够封住复杂地层为基本原则。

技术套管的技术规范应根据油层套管的规范来确定。

1.4油层套管油井内最后下入的一层套管称为油层套管，也称为完井套管，简称套管，油层套管的作用是封隔住油、气、水层，建立一条封固严密的永久性通道，保证石油井能够进行长时期的生产。

油层套管下入深度必须满足封固住所有油、气、水层。

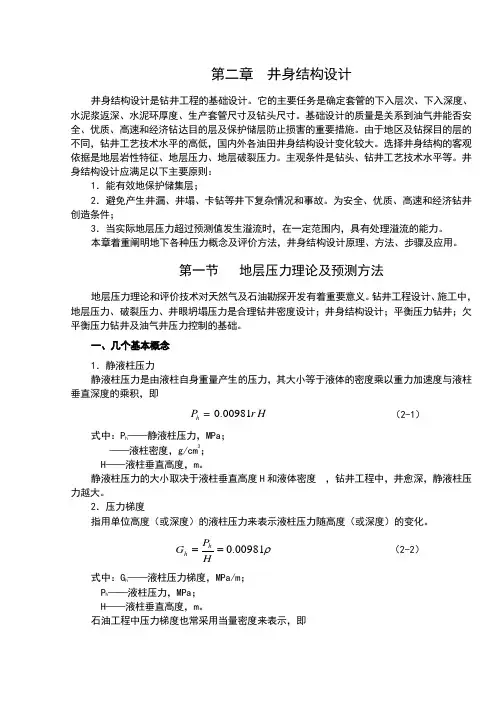

第二章 井身结构设计井身结构设计是钻井工程的基础设计。

它的主要任务是确定套管的下入层次、下入深度、水泥浆返深、水泥环厚度、生产套管尺寸及钻头尺寸。

基础设计的质量是关系到油气井能否安全、优质、高速和经济钻达目的层及保护储层防止损害的重要措施。

由于地区及钻探目的层的不同，钻井工艺技术水平的高低，国内外各油田井身结构设计变化较大。

选择井身结构的客观依据是地层岩性特征、地层压力、地层破裂压力。

主观条件是钻头、钻井工艺技术水平等。

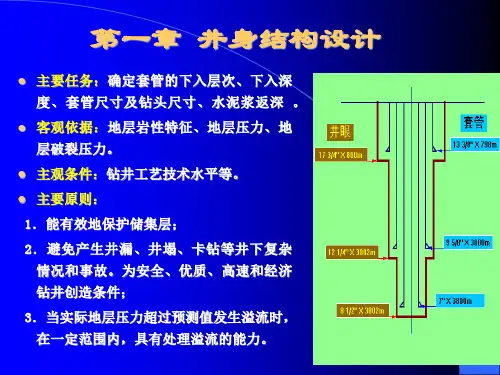

井身结构设计应满足以下主要原则：1．能有效地保护储集层；2．避免产生井漏、井塌、卡钻等井下复杂情况和事故。

为安全、优质、高速和经济钻井创造条件；3．当实际地层压力超过预测值发生溢流时，在一定范围内，具有处理溢流的能力。

本章着重阐明地下各种压力概念及评价方法，井身结构设计原理、方法、步骤及应用。

第一节 地层压力理论及预测方法地层压力理论和评价技术对天然气及石油勘探开发有着重要意义。

钻井工程设计、施工中，地层压力、破裂压力、井眼坍塌压力是合理钻井密度设计；井身结构设计；平衡压力钻井；欠平衡压力钻井及油气井压力控制的基础。

一、几个基本概念1．静液柱压力静液柱压力是由液柱自身重量产生的压力，其大小等于液体的密度乘以重力加速度与液柱垂直深度的乘积，即0.00981h P H r = （2-1）式中：P h ——静液柱压力，MPa ；——液柱密度，g/cm 3； H ——液柱垂直高度，m 。

静液柱压力的大小取决于液柱垂直高度H 和液体密度，钻井工程中，井愈深，静液柱压力越大。

2．压力梯度指用单位高度（或深度）的液柱压力来表示液柱压力随高度（或深度）的变化。

ρ00981.0==HP G hh （2-2） 式中：G h ——液柱压力梯度，MPa/m ； P h ——液柱压力，MPa ； H ——液柱垂直高度，m 。

石油工程中压力梯度也常采用当量密度来表示，即HP h00981.0=ρ （2-3）式中：——当量密度梯度，g/cm 3； 3．有效密度钻井流体在流动或被激励过程中有效地作用在井内的总压力为有效液柱压力，其等效（或当量）密度定义为有效密度。

井身结构包括套管层次和下入深度以及井眼尺寸（钻头尺寸）与套管尺寸的配合。

井身结构设计是钻井工程设计的基础。

一、套管柱类型（1） 表层套管；（2） 中间套管（技术套管）（3） 生产套管（油层套管）（4） 尾管。

二、井眼中压力体系在裸眼井段中存在着地层孔隙压力、泥浆液柱压力、地层破裂压力。

三个压力体系必须同时满足于以下情况：p m f p p p ≥≥ （1－1） 式中 f p －地层的破裂压力，MPa ；m p －钻井液的液柱压力，MPa ；p p －地层孔隙压力，MPa 。

即泥浆液柱压力应稍大于孔隙压力以防止井涌，但必须小于破裂压力以防止压裂地层发生井漏。

由于在非密闭的洗井液压力体系中（即不关封井器憋回压时），压力随井深是呈线性变化的，所以使用压力梯度概念是较方便的。

式（1－1）可写成：p m t G G G ≥≥ （1－2）式中 t G －破裂压力梯度，MPa/m ；m G －液柱压力梯度，MPa/m ；p G －孔隙压力梯度，MPa/m 。

一、井身结设计所需基础资料（一） 地质资料（1） 岩性剖面及事故提示（2） 地层压力数据（3） 地层破裂压力数据（二） 工程资料（1） 抽吸压力与激动压允许值（g b S S 与）各油田应根据各自的情况来确定。

（2） 地层压裂安全增值（f S ）。

该值是为了避免将上层套管鞋处地层压裂的安全增值，它与预测破裂压力值的精度有关，可以根据该地区的统计数据来确定。

以等效密度表示g/cm 3。

美国现场将f S 取值为0.024，中原油田取值为0.03。

（3） 井涌条件允许值（k S ）。

此值是衡量井涌的大小，用泥浆等效密度差表示（用于压井计算，另一种计量方法是以进入井眼的流体的总体积来表示，多用于报警）。

美国现场取值为0.06。

该值可由各油田根据出现井涌的数据统计和分析后得出。

中源油田将k S 值定为0.06~0.14。

（4） 压差允值（a N P P ∆∆与）。

裸眼中，泥浆液柱压力与地层孔隙压力的差值过大，除使机械钻速降低外，而且也是造成压差钻的直接原因，这会使下套管过程中，发生卡套管事故，使已钻成的井眼无法进行地固井和完井工作。
